Парогенератор паровой камеры может иметь как паровой, так и электрический обогрев. В последнем случае вместо паровой гребёнки, размещённой в парогенераторе, устанавливают группу тэнов.
Если парогенератор работает на газовом или твёрдом топливе, то его выполняют, как правило, выносным. Устанавливают парогенератор в специальном помещении, расположенном в подвале или на нижнем этаже, а в самом парогенераторе размещают паровой трубчатый теплообменник. Если в выносной парогенератор подаётся химически чистая водопроводная вода, то пар из парогенератора можно направлять непосредственно в рабочую камеру.
Паровые камеры с ленточным транспортёром аналогичны по конструкции камерам с цепным транспортёром. В камерах с ленточным транспортёром можно проводить тепловую обработку различных полуфабрикатов, размещённых в функциональных ёмкостях. Лента транспортёра обычно выполнена из металлических пластинчатых звеньев.
В камерах сравнительно малой производительности ленту транспортёра можно заменить наклонной поверхностью, выполненной в виде рольганга. Рабочая камера такого аппарата имеет цилиндрическую форму и вмещает две перфорированные ёмкости с пищевым продуктом (см. рисунок 24).

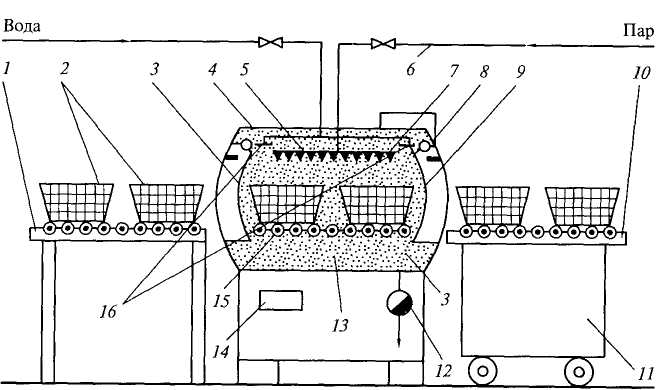

Рисунок 24 – Варочная паровая камера непрерывного действия с рольганговым транспортёром: а – принципиальная схема; б – зависимость времени варки картофеля на пару от избыточного давления в рабочей камере; 1, 10 – загрузочный и разгрузочный рольганговые столы; 2 – функциональные ёмкости; 3, 9 – загрузочный и разгрузочный люки с герметизирующими камеру дверцами; 4, 13 – рабочая камера; 5 – парораспределительная гребёнка; 6 – паропровод с вентилем; 7 – паровые сопла; 8 – блок автоматического управления; 11 – тележка; 12 – конденсатная линия; 14 – блок автоматического управления герметизирующими камеру дверцами; 15 – рольганг камеры; 16 – водяные форсунки
Загрузочная и разгрузочная дверцы камеры расположены по торцам цилиндра, герметично закрывают камеру, срабатывая от усилия электропривода. При таком положении дверец в камеру через парораспределяющую гребёнку подаётся пар высокого давления: до 200 кПа.
После окончания варки подача пара прекращается, в камеру кратковременно через водяные форсунки впрыскивается вода, в результате давление падает до атмосферного и срабатывают автоматические заслонки, открывающие дверцы камеры. В этом случае две ёмкости с продуктом, движущиеся по рольгангу при незначительном усилии со стороны обслуживающего аппарат оператора, вытесняют из камеры ёмкости с продуктом, прошедшим тепловую кулинарную обработку, на разгрузочный стол, который может быть использован в качестве передвижной тележки для транспортирования продукта на линию раздачи или линию комплектации блюд.
Задание. Выпаривание – процесс концентрирования растворов твёрдых нелетучих или малолетучих веществ путём удаления жидкого летучего растворителя. Выпаривание обычно происходит при кипении, т. е. в условиях, когда давление пара над раствором равно давлению в рабочем объёме аппарата.
Процесс выпаривания относится к числу широко распространённых в пищевой промышленности и может осуществляться периодическим и непрерывным способом. На пищевых предприятиях обычно выпаривают водные растворы – свёкловичный сок, фруктовые и овощные соки, карамельные массы, молоко и др.
Выпаривание производится в выпарных аппаратах, выпаривание под разрежением происходит в вакуум-выпарных аппаратах.
В данном задании необходимо определить расход греющего пара в однокорпусном плёночном выпарном аппарате при непрерывном выпаривании под атмосферным давлением 1000 кг/ч сахарного раствора до концентрации bk сухих веществ при начальной концентрация b0 сухих веществ). Значения концентраций сахарного сиропа b0 и bk представлены в таблице 5.
Температура греющего пара tГР 140єC, температура отводимого конденсата ик 138 єC, теплопотери выпарного аппарата 30 кВт.
Расчёт ведётся для трёх вариантов:
а) раствор поступает на выпарку с начальной температурой 20 єC;
б) раствор поступает при температуре кипения;
в) раствор поступает подогретым на 20 єC.
Далее необходимо сравнить значения расхода греющего пара при различных температурах кипения раствора и выделить наибольшее значение расхода пара.
Таблица 5 – Значения основных физико-химических параметров
сахарного раствора при выпаривании
Номер варианта | Начальная концентрация раствора, b0, % | Конечная концентрация раствора, bк, % | Физико-химическая депрессия, ∆tФХ, єС |
1 | 15,0 | 65,0 | 4,3 |
2 | 15,5 | 65,5 | 4,4 |
3 | 16,0 | 66,0 | 4,6 |
4 | 16,5 | 66,5 | 4,8 |
5 | 15,8 | 65,8 | 4,5 |
6 | 16,3 | 66,3 | 4,7 |
7 | 16,8 | 66,8 | 5,0 |
8 | 17,0 | 67,0 | 5,1 |
9 | 17,3 | 67,3 | 5,3 |
10 | 17,5 | 67,5 | 5,4 |
Расчёт ведут в такой последовательности.
1. Находят температуру кипения раствора в аппарате по формуле
,
где tк – температура кипения жидкости (єС);
tВТ – температура вторичного пара при давлении над свободной поверхностью раствора в аппарате (єС);
∆tФХ – повышение температуры кипения раствора за счёт физико-химической депрессии (изменении) (єС);
∆tГ. Э. – повышение температуры кипения раствора за счёт гидростатического эффекта, гидростатической температурной депрессии (єС)
Предварительно определяют следующее:
а) температуру вторичного пара при p = 1,01·105 Па принимаем tВТ = 100 єC;
б) физико-химическую депрессию ДtФХ по таблице 2;
в) гидростатическую депрессию для плёночного аппарата принимают
ДtГ. Э.= 0 єC.
2. Принимают значения энтальпий водяного пара
i0'' = 2740 кДж/кг при tГР = 140 єC;
i'' = 2679 кДж/кг при tВТ = 100 єC.
3. Рассчитывают следующие значения энтальпий:
1) энтальпию уваренного раствора
,
где iк – энтальпия уваренного раствора (кДж/кг);
ск – теплоёмкость сахарного раствора после выпаривания (кДж/кг·К);
tк – температура кипения жидкости (єС);
2) энтальпию конденсата
,
где
– энтальпия конденсата (кДж/кг);
св – теплоёмкость конденсата (кДж/кг·К), принимаем св =4,19 кДж/кг·К;
3) энтальпию начального раствора i0:
![]()
а) при t0 = 20 єC;
б) при t0 = 104,3 єC;
в) при t0 = 124,3 єC,
где
– энтальпия начального раствора (кДж/кг);
с0 – теплоёмкость сахарного сиропа до выпаривания (кДж/(кг·К);
t0 – начальная температура раствора (єС).
Значения теплоёмкости сахарного раствора до и после выпаривания принимаем: с0 = 2,56 кДж/(кг·К); ск = 2,19 кДж/(кг·К).
4. Рассчитывают количество выпаренной воды по формуле
,
где W – количество выпаренного растворителя (кг/ч);
G0 – количество исходного раствора (сахарного сиропа) (кг);
b0 – начальная концентрация раствора (%);
bк – конечная концентрация раствора (%);
5. Далее ведём расчёт значений расхода греющего пара для трёх вариантов задания:
,
где D0 – количество греющего пара (кг/ч);
G0 – количество исходного раствора (сахарного сиропа) (кг);
W – количество выпаренного растворителя (кг/ч);
iк – энтальпия уваренного раствора (кДж/кг);
– энтальпия начального раствора (кДж/кг);
i'' – энтальпия вторичного пара при температуре 100 єС (кДж/кг);
i0'' – энтальпия греющего пара при температуре 140 єС (кДж/кг);
– энтальпия конденсата (кДж/кг);
Qп – теплопотери выпарного аппарата (Дж/ч).
а) при t0 = 20 єC;
б) при t0 = 104,3 єC;
в) при t0 = 124,3 єC.
Вопросы для самоконтроля
Объясните достоинство паровой обработки пищи. В чём основное различие пароварочной камеры от пищеварочного котла? Как компонуют пароварочные камеры непрерывного и периодического действия? Назовите основные элементы пароварочной камеры периодического действия. Опишите две схемы движения конденсата в пароварочной камере.5. ИЗУЧЕНИЕ КОНСТРУКЦИЙ ПЛИТ, ИХ ТЕХНИЧЕСКИХ ПАРАМЕТРОВ,
БЕЗОПАСНОЙ ЭКСПЛУАТАЦИИ
Цель занятия: ознакомить студента с основными разновидностями плит, выяснить особенности их эксплуатации.
Порядок выполнения задания
Изучить теоретический материал. Вычертить схему плиты (по заданию преподавателя) в масштабе 1,5:1. Ответить на вопросы самоконтроля.Теоретический материал
Плита в современном варианте представляет собой агрегатированный комплекс, основным элементом которого служит рабочая (жарочная) поверхность, а дополнительными — жарочные, тепловые и инвентарные шкафы, водонагреватели и т. д.
|
