Тепловое оборудование предприятий общественного питания (стр. 25 )

В зависимости от вместимости и способа транспортировки тер­мостаты подразделяют на передвижные, переносные и стацио­нарные.

Переносные предназначены не только для хранения и транс­портировки горячей пищи внутри предприятия, но и для пере­возки её на транспорте. Для внутрицеховых перемещений исполь­зуют передвижные термостаты, а стационарные обычно устанав­ливают в линии комплектации и реализации готовой продукции. В настоящее время зарубежные фирмы выпускают различные термостаты (от простых переносных до комбинированных тележек), изготовленные из термостойкой пластмассы и залитые теплоизо­ляцией. Их практическое использование постоянно возрастает.

Широко распространены электрические термостаты, предназначенные для подогрева и поддержания в горячем состоянии кофе, какао, молока  и других напитков в процессе их реализации. Уста­навливают их на прилавках буфетов, кафетерийных стойках и в линиях самообслуживания. Конструктивно они представляют со­бой котлы с непосредственным обогревом, в которых тэн раз­мещается в нижней части варочного сосуда. Для отбора реализуе­мого напитка используют специальный кран (см. рисунок 58).

Для обеспечения мягкого обогрева напитков, размещённых в электротермостате, целесообразно использовать масляные тэны, а не водяные. В этом случае удельная поверхностная мощность трубки тэна снижается с 10 до 6 Вт/см2, что значительно уменьшает степень разрушения напитков, особенно при их повторном разогреве.

Тепловые шкафы (см. рисунок 59) представляют собой упро­щённый вариант жарочных и в отличие от них либо лишены на­гревательных элементов, либо снабжены маломощными нагрева­телями.

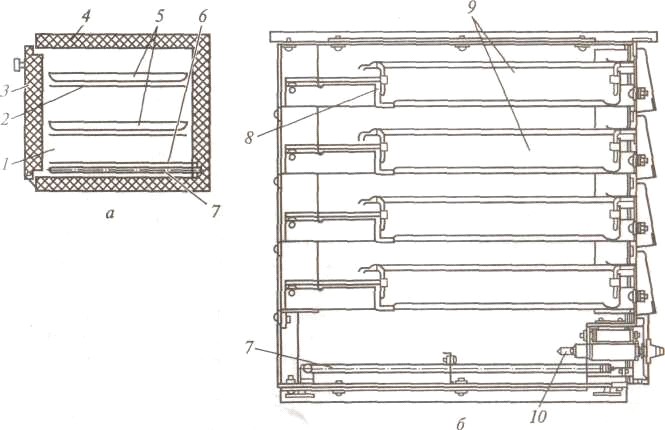

Рисунок 59 – Принципиальная схема тепловых шкафов: а – с общей дверцей; б –  с выдвижными ящиками; 1 – рабочая камера; 2 – поддон; 3 – дверца; 4 – тепловая изоляция; 5 – ёмкости (противни); 6 – металли­ческий экран; 7 – тэн; 8 – ящик; 9 – ёмкости; 10 – терморегулятор

Полное отсутствие нагревателей оправдано в тех случаях, когда тепловой шкаф является вспомогательной частью основно­го аппарата (жарочный шкаф, плита или тепловая стойка) и ути­лизирует теплоту, выделяемую этим аппаратом. Используют теп­ловые шкафы для хранения в горячем состоянии отдельных  ком­понентов порционированных блюд. Основной элемент конструк­ции теплового шкафа — коробчатая рабочая камера, в нижней масти которой в случае необходимости устанавливают нагрева­тельные элементы. Хранимый пищевой продукт размещают на спе­циальных полках или в специальных ящиках. В первом случае ра­бочая камера имеет общую дверцу, а во втором ящики выдвига­ются независимо один от другого. Используют теп­ловые шкафы для хранения в горячем состоянии отдельных ком­понентов порционированных блюд. Основной элемент конструк­ции теплового шкафа — коробчатая рабочая камера, в нижней масти которой в случае необходимости устанавливают нагрева­тельные элементы. Хранимый пищевой продукт размещают на спе­циальных полках или в специальных ящиках. В первом случае ра­бочая камера имеет общую дверцу, а во втором ящики выдвига­ются независимо один от другого. Тепловые шкафы больших объемов имеют, как правило, регу­лятор мощности и терморегулятор.

Термостатирующие устройства, рассмотренные выше, работа­ют на электрообогреве. Это вызвано тем, что аппараты чаще всего монтируют в линию раздачи вместе с другими электроаппаратами. Установленная мощность их при этом невелика и обычно не пре­вышает 5 кВт. Эта мощность используется только для разогрева ап­парата, а для стационарного режима достаточно 1/6... 1/9 её части.  Однако в случае необходимости многие из рассмотренных ап­паратов могут быть переоборудованы под паровой или газовый обогрев. В первом случае тэны заменяют паровыми трубчатыми  теплообменниками, во втором применяют газовые инжекционные горелки для внешнего обогрева стенок рабочей камеры.

При использовании парового теплообменника или газовой горелки предусматривают системы регулирования и защиты, опре­деляемые свойствами энергоносителей и подробно рассмотренные выше при изучении основных видов теплового оборудования для тепловой кулинарной обработки пищи.

При сравнении конструкций различных термостатирующих аппаратов обычно исходят из следующих соображений: чем ниже  удельный расход теплоты на единицу хранимой продукции, тем эффективнее аппарат для хранения пищи в горячем состоянии.  Другой важный показатель, косвенно характеризующий степень совершенства термостатирующего аппарата, — скорость охлаждения продукта при отключённых нагревателях, измеряемая в гра­дусах за секунду (в К/с) или за час (в К/ч). Скорость охлаждения продукта в совершенных переносных термостатах не должна пре­вышать 2 К/ч, в передвижных термостатах 10, а стационарных термостатах, мармитах и тепловых шкафах 15 К/ч.

В отдельных случаях, характеризующихся кратковременным  эпизодическим использованием термостатирующего устройства, идут на упрощение конструкции при сознательном увеличении, как скорости охлаждения продукции, так и удельных расходов энергии. Это оправдано из-за непродолжительности всего процесса и, как следствие, — из-за низких общих затрат энергии.

Вопросы  для самоконтроля

1.  Каковы преимущества и недостатки парового мармита перед водяным?

2. На какие цели расходуется теплота в термостатирующих аппаратах?

3. Как называют обогреваемые витрины, предназначенные для реали­зации кулинарных изделий?

4.  Каковы режимные параметры тепловых шкафов? Какие аппараты способны выполнять их функции?

5. Перечислите термостатирующие аппараты, предназначенные для дли­тельного хранения и транспортировки горячей кулинарной продукции.
