Адрес DNS сервера ТКП: 10.1.1.2
Подключение через СПД Х.25
Подключение через СПД Х.25 к ИС ТКП выполняется с помощью встроенного в операционную систему Windows программного обеспечения удаленного доступа в режиме сеанса (Dial-Up) или постоянного соединения поверх имеющегося соединения с поставщиком услуг связи (провайдером).
Подключение в режиме сеанса (Dial-Up)
Для подключения к ИС ТКП через СПД Х.25 в режиме сеанса (временное соединение) требуется:
- телефонная линия и номер телефона доступа к сети передачи данных, полученные у поставщика услуг связи (провайдера); модем, поддерживающий стандартные протоколы: V32bis, V34, V34+ и протоколы сжатия и коррекции ошибок при асинхронном обмене (скорость передачи не ниже 9600 бит/с). Модем должен быть подключен к компьютеру и настроен в операционной системе Windows; установленный и настроенный по инструкции поставщика услуг связи протокол TCP/IP; установленные и настроенные программные средства удаленного доступа; настроенное соединение с ИС ТКП.
Настройка соединения с ИС ТКП
Переписать из каталога CD-ROM:>\Resources в каталог “\Program Files\Accessories” файлы: Airnet. SCP, Avianet. SCP и Global1.SCP. Дважды щелкнуть значок "Мой компьютер" на рабочем столе Windows. Открыть папку "Удаленный доступ к сети" и запустить программу "Новое соединение" (при первом входе в папку программа запускается автоматически). Следуйте дальнейшим указаниям программы создания соединения с ИС ТКП. По окончании создания соединения с ИС ТКП открыть свойства созданного соединения. Перейти к закладке "Тип сервера":- установить тип удаленного сервера "PPP: Windows 95, Windows NT 3.5, Internet"; включить чек боксы "Требуется зашифрованный пароль" и "TCP/IP", а остальные отключить:
Перейти на закладку "Макросы":
- нажать кнопку "Обзор" и перейти к каталогу “\Program Files\Accessories”; выбрать один из поставляемых макросов:
- Airnet. SCP – для соединения через СПД Х.25 АН СПД и ТС ГА ("Аэронет") и сети имеющие с ней шлюз; Avianet. SCP – для соединения через СПД Х.25 “Сирена‑2” и сети имеющие с ней шлюз; Global1.SCP – для соединения через СПД Х.25 "Глобал Один" и сети имеющие с ней шлюз.
Подключение в режиме постоянного соединения
Для подключения к ИС ТКП в режиме постоянного соединения требуется:
- порт Х.28 коммутатора СПД Х.25, позволяющий устанавливать соединение с различными адресами в СПД Х.25; установленный и настроенный по инструкции поставщика услуг связи протокол TCP/IP; установленные и настроенные программные средства удаленного доступа; настроенное соединение с ИС ТКП.
Настройка программных средств удаленного доступа
Переписать из каталога CD-ROM:>\Resources в папку “\Program Files\Accessories” все файлы. Запустить программу "Панель управления" (Пуск \Настройка \Панель управления). Запустить программу "Модемы". Нажать "Добавить" для запуска программы – мастера установки нового модема (мастер запускается автоматически при первом запуске программы "Модемы"). На запрос мастера об автоматическом определении типа модема включить чек бокс "Выбрать тип модема вручную" и нажать "Далее". На предложение мастера выбрать изготовителя и тип модема из списка нажать кнопку "Установить с диска":- нажать кнопку "Обзор" и перейти к папке “\Program Files\Accessories”; выбрать один из драйверов:
- Mdmcbx4.inf - для Windows 9x; mdmcbxnt. inf - для Windows NT-XP.
Настройка соединения с ИС ТКП
Создать соединение с ИС ТКП по инструкции из раздела "Настройка соединения с ИС ТКП" на стр. 47, пп. 2 - 8.
При создании соединения с ИС ТКП в окне "Телефон" впишите число "1" ("один").
Проверка правильности настройки канала связи
При возникновении ошибок обращайтесь к разделу "Устранение неисправностей" на стр. 54.
При подключении к ИС ТКП через СПД X.25 или Интранет перейти к п. 3. При подключении к ИС ТКП через сеть Интернет: Проверить, что запущена программа "Check Point VPN-1 SecuRemote/SecureClient". Программа отображается в виде значка на панели задач
или
(System Tray). Если программа не запущена - запуск с помощью ярлыка "SecuRemote"/"SecureClient" из группы программ "Check Point VPN‑1 SecuRemote"/"SecuClient". Программа "Check Point VPN-1 SecuRemote/SecureClient" запускается автоматически при загрузке компьютера.
Подключиться к сети передачи данных по инструкции Вашего поставщика услуг связи. Запустить встроенную утилиту Windows "Telnet": Запустить программу "Сеанс MS-DOS". Вписать в командную строку:- telnet inform. tch. ru 3080
В Windows NT 4.0/2000/XP, при настроенной функции "Auto Local Logon", ввод имени и пароля не требуется (см. раздел "Автоматическая авторизация в Windows NT" на стр. 41 и раздел "Автоматическая авторизация в Windows 2000 - XP" на стр. 45).

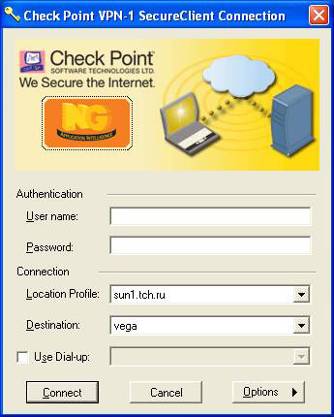

Нажать "OK" / "Connect". Дождаться сообщения об успешной авторизации:

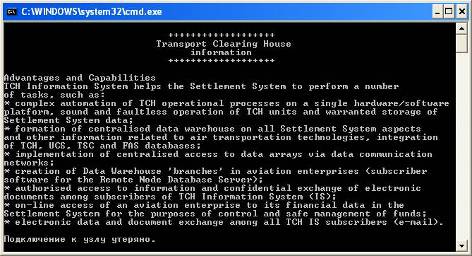

В окне программы Telnet должно установиться соединение с сервером ИС ТКП – "Telnet inform. tch. ru" в заголовке окна программы. С помощью Telnet послать сигнал "Enter" (нажать кнопку "Enter") – появится нижеследующее сообщение, обозначающее успешную настройку канала связи с ИС ТКП:
Настройка компоненты Агент заказов
При настройке используйте карточку "Регистрационные данные абонента Информационной системы ТКП (ИС ТКП)", раздел "Программное обеспечение “ТКП‑ИНФОРМ", подраздел "Настройки параметров работы Агента заказов".
Запустить компоненту ярлыком из группы программ "AlconsSoft", подгруппа "ТКП‑ИНФОРМ". Открыть меню "Файл", затем "Настройки". Заполнить поле "Имя в БД ТКП" (см. рисунок ниже). Нажать кнопку "Пароль" и внести пароль. Сохранить изменения – нажать кнопку "Принять".
Рабочий каталог – папка для хранения временных файлов. Папка создается программой установки.
Журнал – журнал работы компоненты (рекомендуется включить).
Адрес (URL или IP) ТКП и порт – параметры для связи с ИС ТКП. Используйте данные из регистрационной карточки.
Имя в БД ТКП и Пароль – параметры для подключения к ИС ТКП из регистрационной карточки.
IP-порт, для извещений – рекомендуется использовать по умолчанию (3082). Если порт занят другой программой, то компонента автоматически ищет следующий свободный порт с большим номером и выводит уведомление с предложением использовать новый порт.
По окончании заполнения диалога сохранить настройки нажатием на кнопку "Принять".Функции компоненты "Агент заказов" подробно рассмотрены в разделе "Агент заказов" на стр. 70.
Настройка компоненты Администратор‑абонент
Настройка компоненты Администратор‑абонент ТКП‑ИНФОРМ обычно не требуется.
Возможна настройка порта для обмена уведомлениями с другими компонентами ТКП‑ИНФОРМ. Для работы механизма уведомлений компонента Администратор‑абонент занимает IP-порт 3081. Если порт занят другой программой, то компонента автоматически ищет следующий свободный порт с большим номером и выводит уведомление с предложением использовать новый порт.
Для принудительной замены номера порта и сохранения изменений исправьте строку "Объект" в свойствах ярлыка запуска компоненты:
Открыть свойства ярлыка "Администратор-Абонент ТКП‑ИНФОРМ". Изменить строку "Объект" – дописать в конец строки через пробел (шрифт латинский):- -np=xxxx или /np=xxxx, где xxxx – номер порта. Например: C:\Alcons\Tchinf\tchinf. exe - np=3088
Для запрета использования механизма обмена уведомлениями дописать параметр ‑np=0 или /np=0 (не рекомендуется).
В случае необходимости возможны дополнительные настройки источника данных ODBC – см. раздел "Дополнительные настройки" на стр. 134.
Функции компоненты "Администратор – абонент ТКП‑ИНФОРМ" подробно рассмотрены в разделе "Администратор - Абонент ТКП‑ИНФОРМ" на стр. 74.
Устранение неисправностей
Подключение через сеть Интернет
Check Point VPN-1 SecuRemote
Описание: | Не появляется приглашение программы "Check Point VPN-1 SecuRemote" для ввода имени и пароля пользователя. |
Возможные причины | Решение |
Программа не запущена – нет индикатора на панели задач  (System Tray). | Запустить программу из группы программ "Check Point VPN-1 SecuRemote". |
| Программа не установлена. | Дистрибутив размещен в папке CD‑ROM:\>SecuRemt. Руководство по установке и настройке – см. в разделе "Установка "Check Point VPN-1 SecuRemote" в Windows 95/98/Me/NT 4.0" на стр. 30. |
| Программа не настроена. | Не создан Site – см. раздел "Настройка Check Point VPN-1 SecuRemote в Windows 95/98/Me/NT 4.0" на стр. 40:
|
| Программа привязана не к тому сетевому адаптеру. | Изменить привязку:
|
Описание: | В ответ на передачу имени и пароля пользователя программа "Check Point VPN-1 SecuRemote" выдает сообщение об ошибке:
|
Возможные причины | Решение |
| Не правильно указано имя и/или пароль пользователя. | Проверить и повторить ввод имени и пароля. Обращайтесь в службу технической поддержки ТКП. |
Описание: | В ответ на передачу имени и пароля пользователя программа "Check Point VPN-1 SecuRemote" выдает сообщение об ошибке:
|
Возможные причины | Решение |
| Закрыт выход порт 264 TCP. | См. раздел "Windows 95/98/Me/NT 4.0" на стр. 27. |
| Закрыт выход на порт 500 UPD. | См. раздел "Windows 95/98/Me/NT 4.0" на стр. 27. |
Описание: | После успешной авторизации в системе защиты ТКП в программе Telnet соединение не устанавливается. Выдается сообщение об ошибке:
|
Возможные причины | Решение |
| Закончилось время ожидания ответа от сервера inform. tch. ru. | Запустить программу Telnet повторно. |
| Не распознается IP адрес по имени сервера. | Ошибка настройки или отсутствует DNS сервер – используйте для проверки IP адрес сервера. |
| Закрыт выход на порт 3080 TCP | См. раздел "Windows 95/98/Me/NT 4.0" на стр. 27. |
| Нет связи с сервером inform. tch. ru. | Проверить связь с помощью встроенной утилиты Windows "Ping": Запустить программу "Сеанс MS-DOS". Вписать в командную строку:
В зависимости от ответа: "Неизвестный IP-адрес inform. tch. ru.": не распознается IP адрес по имени сервера (ошибка DNS) – используйте для проверки IP адрес. "Превышен интервал ожидания для запроса": закрыт доступ к серверу inform. tch. ru – обращайтесь к поставщику услуг связи (провайдеру). "Ответ от inform. tch. ru: число байт = …": не запущена или не настроена программа "Check Point VPN-1 SecuRemote" – см. рекомендации по на предыдущей странице. |
Check Point VPN-1 SecuClient
Описание: | Не появляется приглашение программы "Check Point VPN-1 SecureClient" для ввода имени и пароля пользователя. |
Возможные причины | Решение |
Программа не запущена – нет индикатора на панели задач  (System Tray). | Запустить программу из группы программ "Check Point VPN-1 SecureClient". |
| Программа не установлена. | Дистрибутив размещен в папке CD‑ROM:\>SecuRemt\w2000. Руководство по установке – см. в разделе "Установка "Check Point VPN-1 SecureClient" в Windows 2000/XP" на стр. 31. |
| Программа не настроена. | Не создан Site – см. раздел "Настройка Check Point VPN-1 SecureClient в Windows 2000/XP" на стр. 42. |
Описание: | В ответ на передачу имени и пароля пользователя программа "Check Point VPN-1 SecureClient" выдает сообщение об ошибке:
|
Возможные причины | Решение |
| Не правильно указано имя и/или пароль пользователя. | Проверить и повторить ввод имени и пароля. Обращайтесь в службу технической поддержки ТКП. |
Описание: | В ответ на передачу имени и пароля пользователя программа "Check Point VPN-1 SecureClient" выдает сообщение об ошибке:
|
Возможные причины | Решение |
| Закрыт выход порт 443 TCP. | См. раздел "Windows 2000/XP" на стр. 27. |
Описание: | После успешной авторизации в системе защиты ТКП в программе Telnet соединение не устанавливается. Выдается сообщение об ошибке:
|
Возможные причины | Решение |
| Закончилось время ожидания ответа от сервера inform. tch. ru. | Запустить программу Telnet повторно. |
| Не распознается IP адрес по имени сервера. | Ошибка настройки или отсутствует DNS сервер – используйте для проверки IP адрес сервера. |
| Нет связи с сервером inform. tch. ru. | Проверить связь с помощью встроенной утилиты Windows "Ping": Запустить программу "Сеанс MS-DOS". Вписать в командную строку:
В зависимости от ответа: "При проверке связи не удалось обнаружить узел inform. tch. ru. Проверьте имя узла и повторите попытку.": не распознается IP адрес по имени сервера (ошибка DNS) – используйте для проверки IP адрес. "Превышен интервал ожидания для запроса": закрыт доступ к серверу inform. tch. ru – обращайтесь к поставщику услуг связи (провайдеру). "Ответ от inform. tch. ru: число байт = …": не запущена или не настроена программа "Check Point VPN-1 SecureClient" – см. рекомендации на предыдущей странице. |
Подключение через СПД X.25 и Интранет
Описание: | В программе Telnet соединение не устанавливается. Выдается сообщение об ошибке:
|
Возможные причины | Решение |
| Закончилось время ожидания ответа от сервера inform. tch. ru. | Запустить программу Telnet повторно. |
| Не распознается IP адрес по имени сервера. | Ошибка настройки или отсутствует DNS сервер – используйте для проверки IP адрес сервера. Настройте подключение к DNS серверу ТКП (см. рекомендации на стр. 46) |
| Закрыт выход на порт 3080 TCP. | См. раздел "При подключении к ИС ТКП через СПД X.25 и Интранет" на стр. 28. |
| Нет связи с сервером inform. tch. ru. | Проверить связь с помощью встроенной утилиты Windows "Ping": Запустить программу "Сеанс MS-DOS". Вписать в командную строку:
В зависимости от ответа: "Неизвестный IP-адрес inform. tch. ru.": не распознается IP адрес по имени сервера (ошибка DNS) – используйте для проверки IP адрес. "Превышен интервал ожидания для запроса": закрыт доступ к серверу inform. tch. ru – обращайтесь к поставщику услуг связи (провайдеру). "Ответ от inform. tch. ru: число байт = …": закрыт выход на сервер inform. tch. ru по порту 3080 TCP – см. раздел "При подключении к ИС ТКП через СПД X.25 и Интранет" на стр. 28. |
Порядок запуска и остановки ТКП‑ИНФОРМ
Однопользовательский узел
При запуске узла используйте карточку "Регистрационные данные абонента Информационной системы ТКП (ИС ТКП)".
|
