Рис. 7.35. Определение путейского репера на прямой.

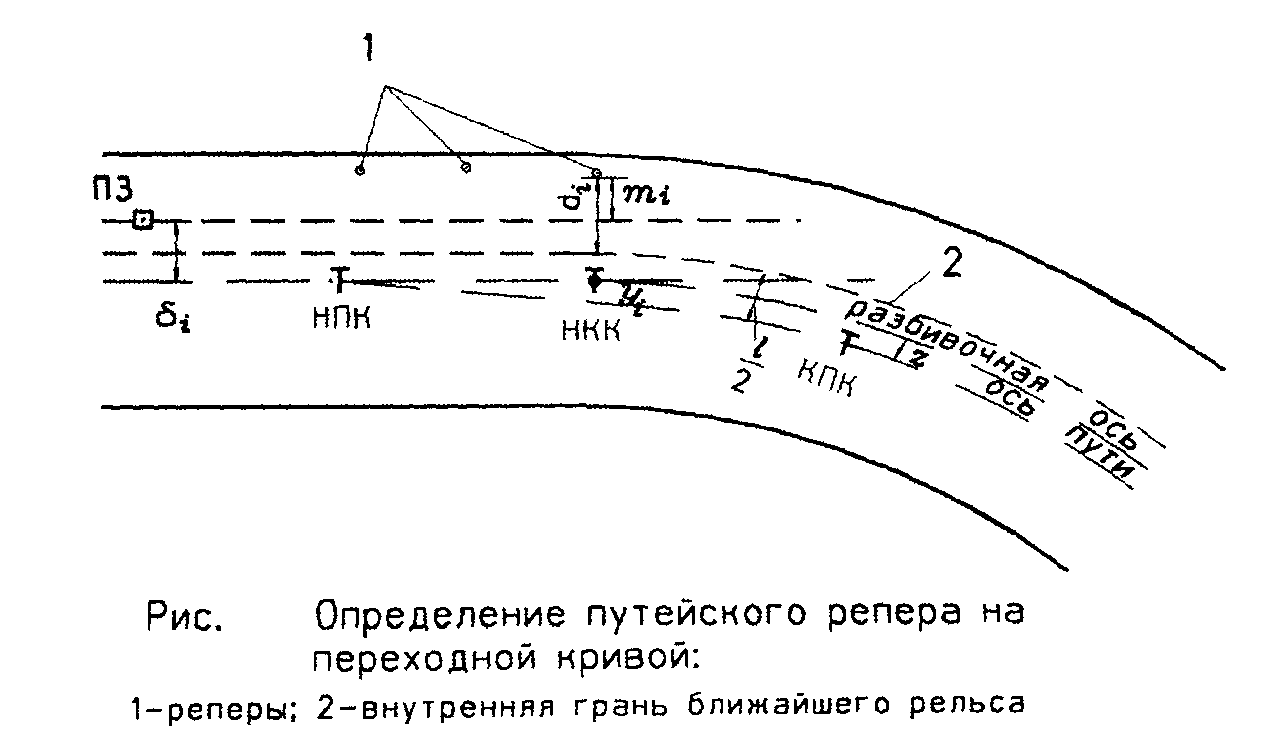

Рис. 7.36. Определение путейского репера на переходной кривой:

1 – реперы; 2 – внутренняя грань ближайшего рельса

5. На участках переходных кривых определение расстоянии от путейского репера до внутренней грани ближайшего рельса, производится от линии, параллельной тангенсу, задаваемой с полигонометрического знака по формулам (Рис. 7.36).

,

где         - смещение полигонометрического знака от линии тангенса;

- измеренное расстояние до репера;

- ордината от тангенса до переходной кривой на пикете путейского репера с номером , вычисляемая по формуле

,

- расстояние от начала переходной кривой до определяемого репера (разность пикетажа репера и НПК);

- параметр переходной кривой;

- расстояние от оси пути до внутренней грани рельса, ближайшего к реперу (половина ширины колеи на прямой).

Величина поправки выбирается из табл. 7.1.

Таблица 7.1

С	li, м
	20	25	30	35	40	45	50	55	60
10000	0,4	1,0	2,0	3,8	6,4	10,3
15000		0,4	0,9	1,7	2,8	4,6	6,9
20000			0,5	0,9	1,5	2,6	3,9	5,7
25000				0,6	1,0	1,6	2,5	3,7	5,2
30000					0,7	1,1	1,7	2,5	3,6
35000						0,8	1,3	1,9	2,6

Примечание. Таблица составлена для средней ординаты = 2 м.

6. В пределах круговой кривой расстояния от болтового отверстия путейских реперов до внутренней грани ближайшего рельса, определяют от линии, задаваемой с полигонометрических знаков параллельно хорде, стягивающей соответствующую дугу по оси пути (Рис. 7.37).

После измерения в натуре величин удаления реперов от внутренней грани ближайшего рельса, определяют по формуле:

,

где         - смещение полигонометрического знака от разбивочной оси круговой кривой;

- отсчет по горизонтальной рейке (измеренное расстояние от определяемого путейского репера до линии ПЗ1-B, параллельной хорде );

- стрела прогиба дуги ПЗ1-B на пикете определяемого репера, вычисляемая по формуле

;

- стрела прогиба дуги на середине хорды ПЗ1-B;

- длина дуги от середины хорды до репера с номером , которая определяется как разность пикетных значений этих точек, умноженная на отношение радиусов ;

- радиус дуги, проходящей через ПЗ1;

- радиус разбивочной кривой;

- угол между радиусами, проходящими через середину хорды и определяемый путейский репер.

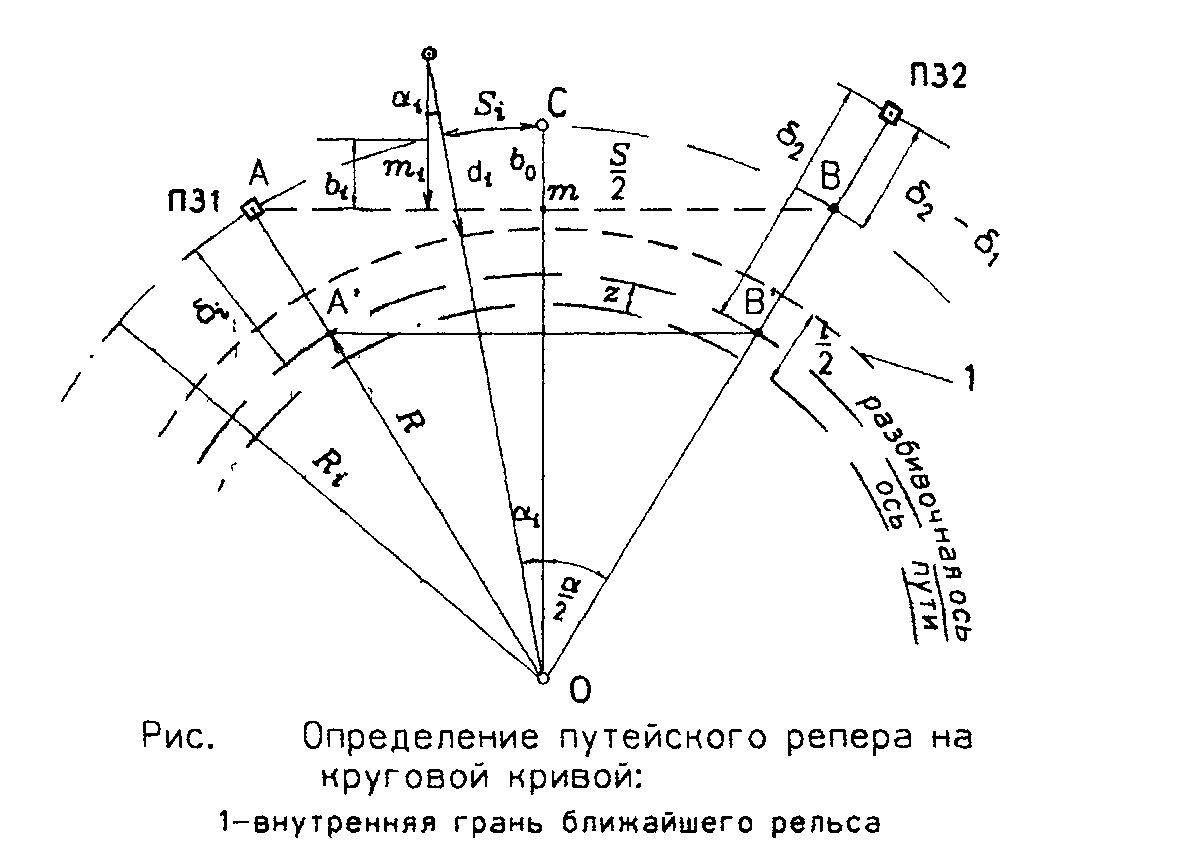

Рис. 7.37. Определение путейского репера на круговой кривой:

1 – внутренняя грань ближайшего рельса

Стрела прогиба на середине хорды вычисляется по формуле

,

где        - длина всей хорды, соединяющей ПЗ1 и вспомогательную точку ;

- расстояние от оси пути до внутренней грани рельса, ближайшего к реперу (половина ширины колеи на прямой).
