Методических указания по проведению работ на земной поверхности (создание планово-высотных опорных геодезических сетей, съемочных сетей, разбивочные работы) по проведению подземных работ (создание подземных планово-высотных опорных сетей, съемочных сетей и пр., разбивочные работы) (стр. 3 )

3. Сеть основной полигонометрии представляет собой цепочку замкнутых полигонов, вытянутую вдоль трассы и опирающуюся на пункты триангуляции. Длины полигонометрических ходов между привязками к триангуляции не должны быть более 3 км.

При проектировании и полевых измерениях в основной полигонометрии необходимо соблюдение следующих условий:

- длина ходов между узловыми точками не должны быть более 1 км;

- средняя квадратическая погрешность измерения угла не должна превышать ± 3";

- средняя длина линии должна быть около 250 м. наибольшая длина не должна превышать 300 м, наименьшая - должна быть не менее 150 м;

- коэффициент случайного влияния измерения линий (?) не должна превышать ±0,0003, а коэффициент систематического влияния не должен быть более 0,00001;

- для метрополитенов и тоннелей длиной свыше 0,5 км, но не более 1,5 км, относительная невязка в периметре хода не должна превышать 1:35 000;

- для тоннелей длиной менее 0,5 км относительная невязка в периметре хода не должна превышать 1:20 000;

- измерения углов и линий основной полигонометрии производятся дважды, в разное время и в различных условиях. Вторые наблюдения рекомендуется производить другими наблюдателями и инструментами.

4. В ходах основной наземной полигонометрии число углов в замкнутых полигонах и между передачами дирекционных углов с пунктов триангуляции должно быть не более 7-8.

4.3.1. Составление проекта, рекогносцировка и закрепление знаков

1. Проект основной полигонометрии составляется на планах в масштабах 1:2000 или 1:5000 с нанесенной на них трассой и спроектированными расположениями стволов и строительных площадок.

2. При составлении проекта сети учитывается возможность использования суще­ствующих знаков городской полигонометрии и смотровых колодцев городских подземных сооружений в качестве пунктов полигонометрии. В составленном проекте должна быть предусмотрена наиболее простая и удобная связь полигонометрии с триангуляцией с учетом последующего уравнивания полигонометрии.

3. В запроектированных ходах между узловыми точками с числом линий, большим 10, предусматривается возможность передачи дирекционного угла с пунктов триангуляции на одну из линий в середине хода.

5. Все намечаемые к закладке полигонометрические центры привязываются не менее чем тремя линейными промерами к постоянным предметам местности с зарисовкой местоположения центра.

6. Места закладки грунтовых знаков согласовывают с соответствующими городскими организациями, ведающими учетом подземного хозяйства (газовые, водопроводные, кабельные и другие подземные сети).

7. При детальной рекогносцировке учитывается требование, чтобы визирный луч не располагался ниже 0,5 м над поверхностью земли и не проходил ближе 0,5 м от боковых предметов.

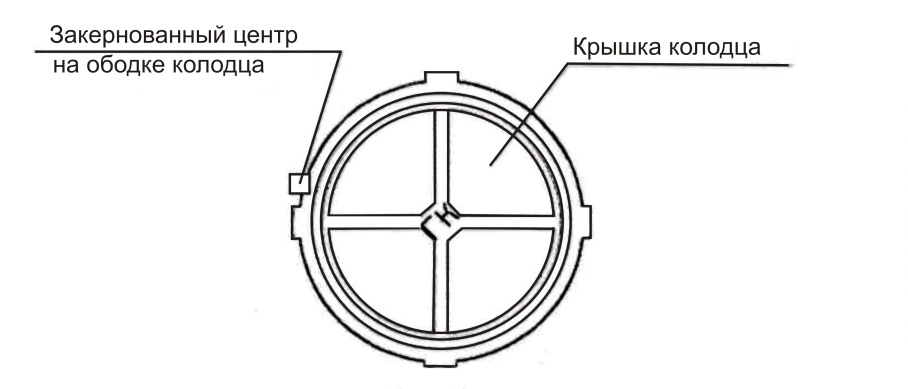

8. На смотровых колодцах подземных городских сооружений, выбранных в каче­стве полигонометрических пунктов, центр отмечается просверленным на ободке отверстием глубиной не менее 8 мм и диаметром 1-3 мм. Центр обрубается при помощи зубила квадратом (Рис. 4.9).

Рис. 4.9.

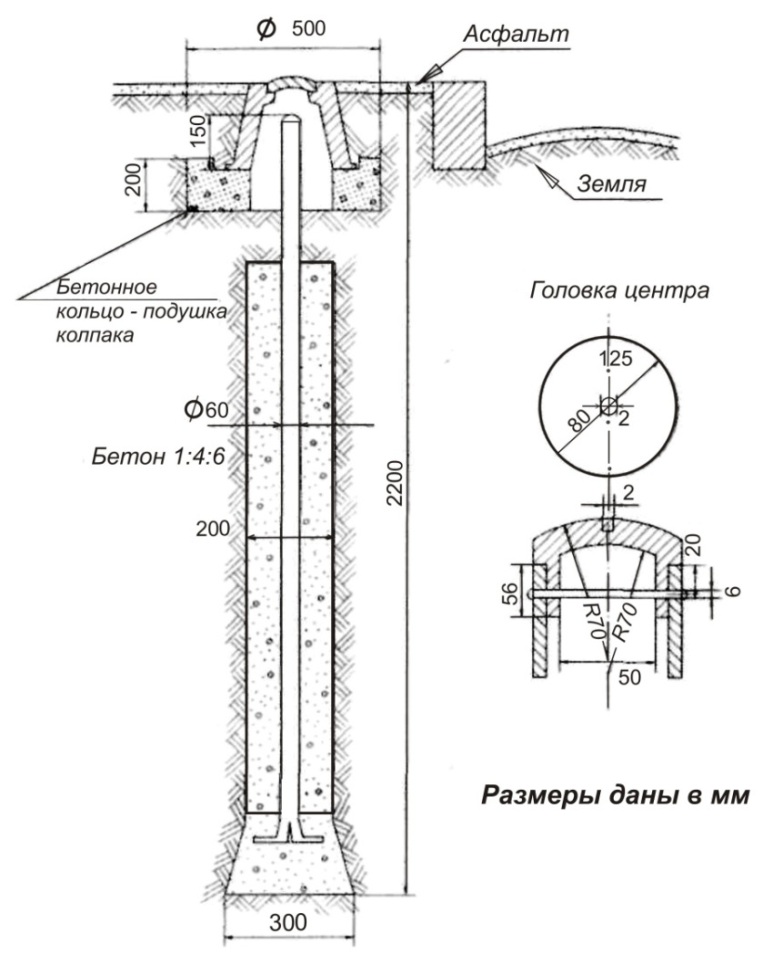

9. Закладка новых капитальных полигонометрических центров производится согласно требованиям инструкции по городским съемкам по типу, указанному на Рис. 4.10.

Рис. 4.10.

Временные полигонометрические центры разрешается закладывать в виде зацементированных трубок длиной 0,4-1,5 м или в виде забитых в асфальте костылей длиной не менее 450 мм (Рис. 4.11).

10. После закладки центра производится привязка его к местным предметам, со­ставляется абрис.

Рис. 4.11.

4.3.2. Измерение углов

1. Измерение углов основной полигонометрии производится способом круговых приемов инструментами с точностью не менее 2"

2. Центрировка инструмента и визирных марок над пунктами производится с погрешностью не более ± 0,5 мм.

3. При измерении углов на пункте с направлениями больше двух, в местах интен­сивного уличного движения необходимо измерение производить по отдельным углам с вводом невязки горизонта.

4. Предельная невязка в сумме углов по горизонту не должна превышать вели­чины, определяемой формулой:

,

где         - средняя квадратическая погрешность собственно измерения угла;

n - число углов.

5. Максимальная величина колебаний приведенных к нулю направлений в отдельных приемах не должна превышать ± 8".

6. Расхождение двух отсчетов на замыкающее направление в полуприеме не должно превышать ± 8".

4.3.3. Измерение линий

1. Линии основной полигонометрии измеряются электронными тахеометрами.

2. Углы и линии измеряются в ходах полигонометрии дважды.

3. Расхождения при измерении длин линий не должны превышать ±5 мм.

4.3.4. Вычисление полигонометрии

По окончании обработки журналов линейных измерений вводятся поправки за редуцирование на поверхность относимости на плоскость Гаусса-Крюгера.

Вычисление поправок в измеренные линии производится до 0,1 мм. Окончательная длина линии округляется до 1 мм.

Вычисление длин линий производится в две руки, расхождение результатов вычислений не должно превышать 0,4 мм.

По окончании вычисления длин линий составляется схема ходов с указанием на ней окончательных значений углов, длин линий и угловых невязок фигур. Затем производится оценка точности угловых измерений по формуле:

,

где - средняя квадратическая погрешность измеренного угла;

- угловая невязка в полигоне или ходе;

n – число углов в полигоне или ходе;

N – число полигонов и ходов.

Для уравнивания сети может быть использован любой из известных способов строгого уравнивания полигонометрии. Уравнивание производится на персональном персональных компьютерах. Для исключения ошибок уравнивание необходимо производить в две руки разными людьми и на разных персональных компьютерах.

Производиться оценка точности полигонометрической сети по уравненным данным.

Составляется таблица, характеризующая полученную точность полигонометрии по каждому ходу.

Составляются каталоги. В каталоги вписываются уравненные значения:

- дирекционных углов с округлением до 1";

- линий с округлением до 1 мм;

- координат с округлением до 1 мм.

Закрепление пунктов на концах базисов и линейные измерения выполняются по правилам, установленным для основной полигонометрии. Если пункт триангуляции доступен для измерения углов, то измерения обязательны.

Если для измерения углов на пункте триангуляции необходимо спроектировать центр знака, то эта работа выполняется тщательно выверенным теодолитом, с трех по­становок инструмента, с расчетом получения проектировочных плоскостей под углами 120°, но не менее 45°. Проектирование производится при двух кругах.

Треугольник погрешностей не должен иметь сторон больших 5 мм.

Измерение углов на пункте триангуляции для снесения координат производит­ся способом круговых приемов с измерением не менее двух направлений на пункты триангуляции.

При внецентренном стоянии инструмента измерение элементов центрировки должно быть выполнены дважды, с ошибкой линейного элемента не больше 1 мм. При небольшой величине линейного элемента определение центрировки может быть вы­полнено графически.

При наличии редукции элементы ее измеряются так же, как и элементы цен­трировки.

Невязки в треугольниках не должны превышать 10".

Для целей уравнивания произведенных измерений при снесениях координат составляется схема, на которой вписываются величины измеренных углов, длин линий и полученные угловые невязки в фигурах.

При схеме снесений, состоящей из двух треугольников, общая сторона этих треугольников вычисляется отдельно по каждому треугольнику, предварительно рас­пределив угловую навязку поровну на три угла.

Расхождение в вычисленных значениях неприступного расстояния из двух тре­угольников не должно превышать 1:25 000.

При упрощенных вычислениях из полученных результатов неприступного рас­стояния берется среднее значение, которое и используется для вычисления координат.

При неблагоприятной форме треугольников должно быть произведено строгое уравнивание снесения координат с получением поправок как в измеренные углы, так и в длины базисов.

После строгого уравнивания необходимо произвести оценку точности снесения координат.

4.4. Подходная полигонометрия

1. В целях обеспечения исходными пунктами производства ориентирования подземных выработок, а также различных разбивок и съемок строительных площадок, прокладывается подходная полигонометрия.

2. Подходная полигонометрия представляет собой систему ходов или замкнутых полигонов, опирающихся не менее чем на два пункта основной полигонометрии.

3. Длины отдельных ходов или полигонов в подходной полигонометрии не должны превышать 300 м. Походная полигонометрия должна иметь минимальное число углов поворота, а длины сторон ее не должны быть менее 30 м.

4. На строительных площадках полигонометрические пункты закладываются в местах, обеспечивающих их сохранность.

5. Места для закрепления знаков должны обеспечивать удобную установку угломерных инструментов и визирных марок. Визирные лучи должны проходить не ближе чем на 0,3 м от местных предметов и поверхности земли.

6. Знак подходной полигонометрии представляет собой металлический штырь диаметром 2-3 см или отрезок рельса длиной 0,4-0,5 м, бетонируемый в яме с поперечным сечением 0,7x0,7 м и глубиной 0,5-1,0 м. В центре штыря или рельса просверливается отверстие диаметром 2-3 мм. Разрешается также использовать обечайки смотровых колодцев подземных коммуникаций в качестве временных знаков.
