13. Расхождения значений отметок, полученных из передач при разных горизонтах (или разных положениях рулетки), не должны превышать 4 мм, а расхождения значений отметок по разновременным передачам - 7 мм. Для глубоких стволов допуски устанавливаются специальными расчетами.

14. Допустимое расхождение в вычисленной отметке подземного репера, полученной из прямого и обратного нивелирования через наклонный тоннель, не должно превышать величины равной , где - число штативов.

6. Подземная планово-высотная опорная сеть при строительстве подземных объектов

6.1. Развитие подземной основы (полигонометрии, нивелирования) осуществляется после первой ориентировки и передачи отметок для выноски проектных осей подземных выработок в плане и по высоте.

6.2. После каждого очередного ориентирования (или передачи от наземной геодезической основы) все измерения по подземной полигонометрии повторяются вновь и производятся необходимые вычисления.

6.3. При отсутствии значительных расхождений берутся средние значения дирекционных углов и координат пунктов. При обнаружении значительных расхождений между результатами первого и второго измерений необходимо произвести третье контрольное измерение.

В условиях возможной деформации знаков необходимо производить повторные измерения.

6.4. При наличии параллельных тоннелей ходы подземной полигонометрии связываются между собой через поперечные соединительные выработки.

6.5. Во всех случаях определения координат знаков висячим ходом угловые и линейные измерения должны быть произведены дважды - независимо и разновременно.

НЕ нашли? Не то? Что вы ищете?

6.6. При проходке тоннелей прокладывают полигонометрию двух видов:

- рабочую подземную полигонометрию со сторонами 25-50 м;

- основную подземную полигонометрию со сторонами 50-100 м.

При такой системе каждая вторая точка рабочей полигонометрии включается в ход основной полигонометрии.

8. При сооружении тоннелей небольшой протяженности можно ограничиться прокладкой только рабочего полигонометрического хода.

9. При длине односторонней проходки более 1 км целесообразно дополнительно прокладывать главные ходы с более длинными сторонами (150, 200 м и больше) по пунктам основной подземной сети. Выбор пунктов, включаемых в главный ход, зависит от длины односторонней проходки и от геометрической формы трассы.

10. При длинах плеч односторонней проходки (на сбойку) порядка 4-6 км необходимо добиваться прокладки главного хода со сторонами 600-800 м.

11. Основные ходы прокладывают во всех случаях проходок тоннелей и штолен, независимо от расстояний между смежными стволами или порталами, главные полигонометрические ходы - только в тех случаях, когда основные ходы не обеспечивают требуемой точности сбойки.

12. Схема основной подземной полигонометрии должна представлять собой цепочку вытянутых треугольников, в которых измеряются все углы и не менее 2-х сторон.

13. Знаки основной и рабочей полигонометрии закрепляются:

а) на кривых участках трассы - с внешней стороны кривой (со стороны возвышенного рельса);

б) на прямых участках – с внешней стороны относительно оси междупутья.

Знаки рабочей полигонометрии одновременно могут являться знаками основной полигонометрии.

Знаки подземной полигонометрии, как правило, должны одновременно являться и реперами подземной высотной основы.

Знаки подземной полигонометрии закладываются в тоннелях с чугунной обделкой на уровне головки рельсов, а с железобетонной - на уровне путевого бетона.

На прямых участках трассы, с целью уменьшения влияния боковой рефракции на результаты угловых измерений, смежные знаки располагают на разных сторонах тоннеля или по оси его.

На каждый закрепленный знак должно быть составлено описание. В необходимых случаях производятся привязки знаков к характерным точкам сооружения.

У каждого знака должен быть надписан масляной краской его номер. Подписи номеров периодически должны восстанавливаться. Маркшейдеры участков обязаны следить за сохранностью знаков и видимостью между ними.

Деформация знаков полигонометрии, к которым производится привязка вновь заложенного пункта, обнаруживается при повторных угловых измерениях на этих знаках.

14. Подземную полигонометрическую сеть прокладывают со следующими допусками:

а) относительная невязка в периметре хода - не выше 1:20000 для основных ходов;

б) средняя квадратическая погрешность измерения угла - не выше ± 3";

в) коэффициент случайного влияния при измерении линии - не выше ± 0,0003, систематического влияния - ± 0,00001;

г) угловые невязки в треугольниках - не более ± 8".

Каждое последующее определение вновь заложенных знаков выполняется от предыдущей линии, с обязательным контрольным измерением не менее одного предшествующего угла. В криволинейных тоннелях для контроля измеряется и длина последней линии.

Порядок измерений длин линий и вычисления описаны в разделе 4.

При измерении углов в подземной полигонометрии руководствоваться допусками табл. 6.1.

Таблица 6.1

Вид

полигонометрии

требования к точности измерения угловых величин

Количество

круговых приемов

Расхождения отсчета на начальное направление при замыкании

Колебания направлений, приведенных к
нулю

Рабочая

2"

2

10"

15"

Основная со

сторонами 50 м

2"

3

8"

10"

Основная со

сторонами 100 м

2"

4

8"

8"

Главные ходы со

сторонами 150-400 м

2"

6

8"

8"

Главные ходы со

сторонами более 400 м

1"

9

5"

7"

Центрирование инструмента производится с помощью оптического или лазерного центрира.

Визирными целями могут служить:

- шпильки, установленные в центре знака;

- нити отвесов, отцентрированные над знаками;

- марки;

- отражатели.

15. При отсутствии видимости между марками применяют внецентренный способ измерения углов.

Внецентренный способ может быть применен для повышения точности угловых измерений в следующих случаях:

а) при коротких сторонах хода, закрепленного знаками в сводовой части тоннеля или в кровле выработки, визирование в этом случае производится на нити отвесов;

б) при коротких сторонах хода, когда имеется возможность визировать на шпильки, установленные в центрах знаков (Рис. 6.1.);

в) при смещении инструмента от стены тоннеля в сторону, чем ослабляется действие боковой рефракции.

Внецентренный способ применяется также:

а) на крестах выработок, где он обеспечивает возможность надежного закреп­ления знаков (Рис. 6.2.) и удобной постановки инструмента;

б) при связке полигонометрии в передовой штольне и в сооружаемом тоннеле (Рис. 6.3).

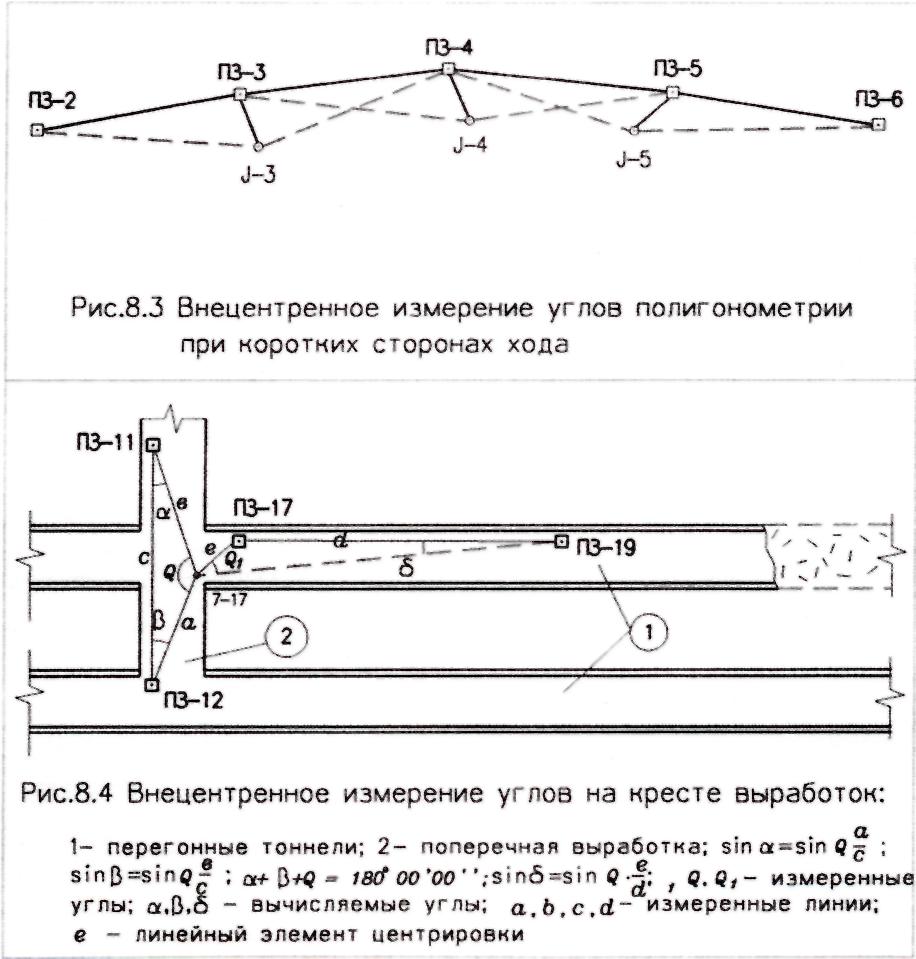

Рис. 6.1. Внецентренное измерение углов полигонометрии при коротких

сторонах хода

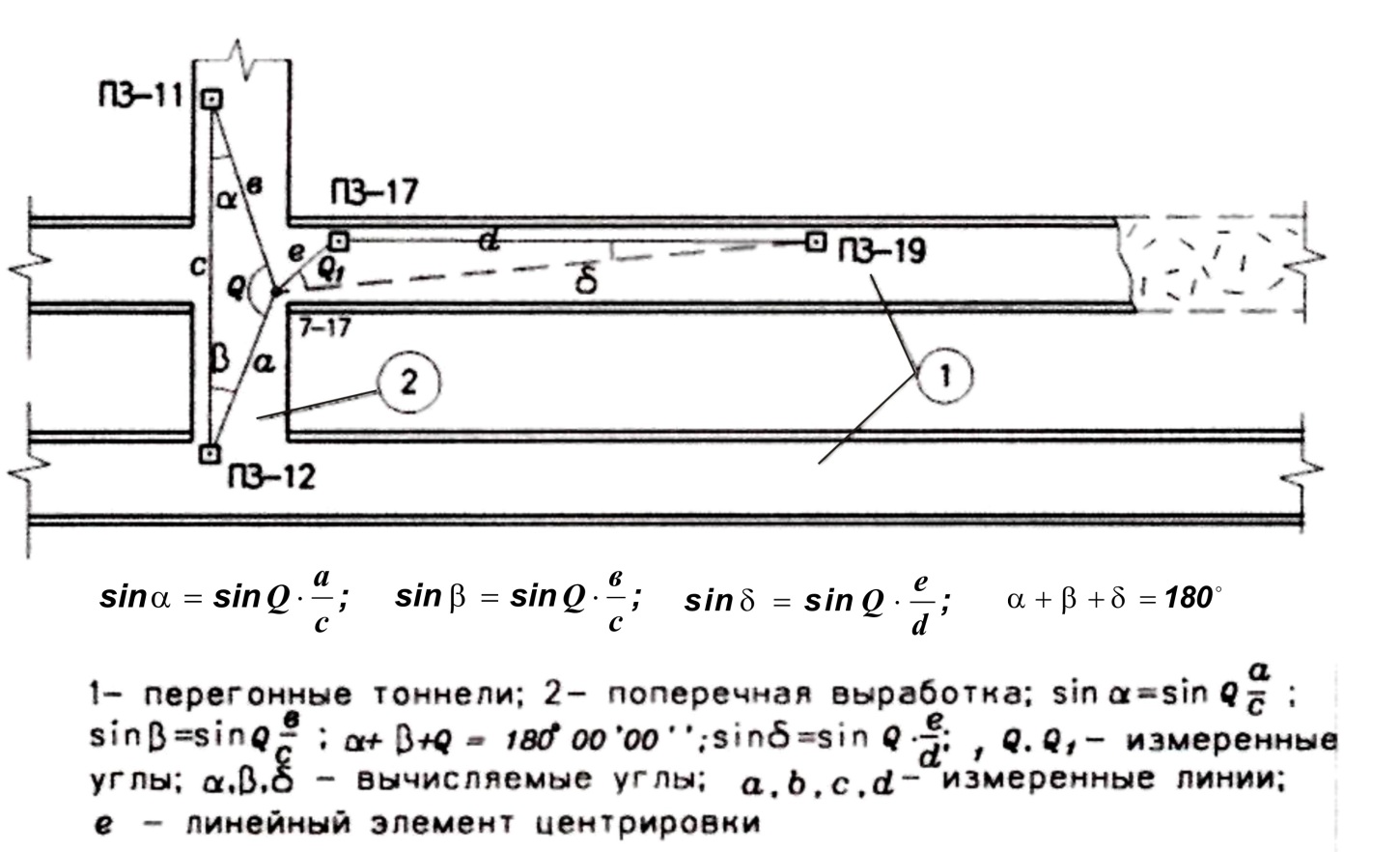

Рис. 6.2. Внецентренное измерение углов на кресте выработок:

1 – перегонные тоннели; 2 – поперечная выработка; и – измеренные углы; , , – вычисляемые углы; , , , – измеренные линии; – линейный элемент центрировки

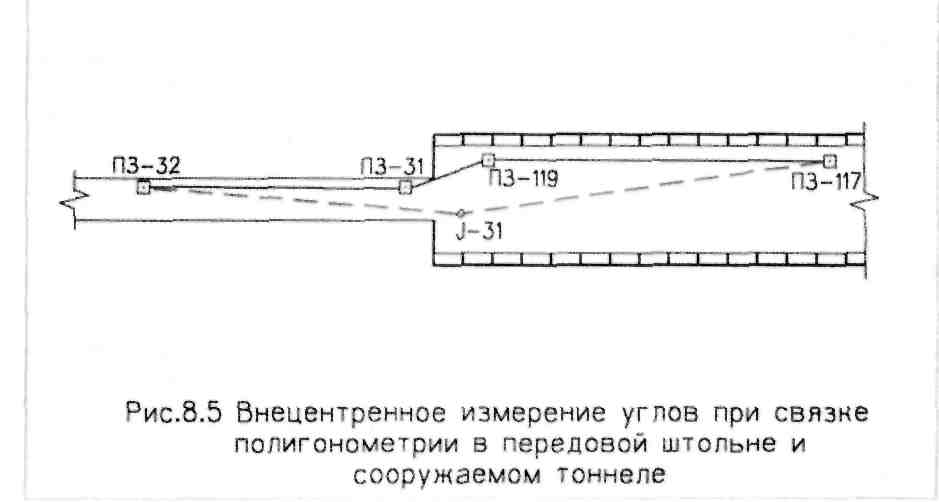

Рис. 6.3. Внецентренное измерение углов при связке полигонометрии в передовой штольне и сооружаемом тоннеле

Смещение инструмента от центра знака при внецентренной постановке должно быть ограничено следующими условиями:

а) смещение не должно превышать 1/10 длины наименьшей из сторон, составляющих измеряемый угол;

б) угол между направлением смещения инструмента от центра знака и направлениями сторон измеряемого угла (или их продолжениями) не должен превышать:

при 100-метровых длинах сторон                45°;

при 50-метровых длинах сторон                20°;

при 25-метровых длинах сторон                10°.

Внецентренный способ измерения углов может быть также использован для косвенной передачи дирекционных углов в местах пересечений и сопряжений выработок, при связке через соединительные выработки полигонометрических ходов, прокладываемых в параллельных тоннелях.

Рис. 6.4.

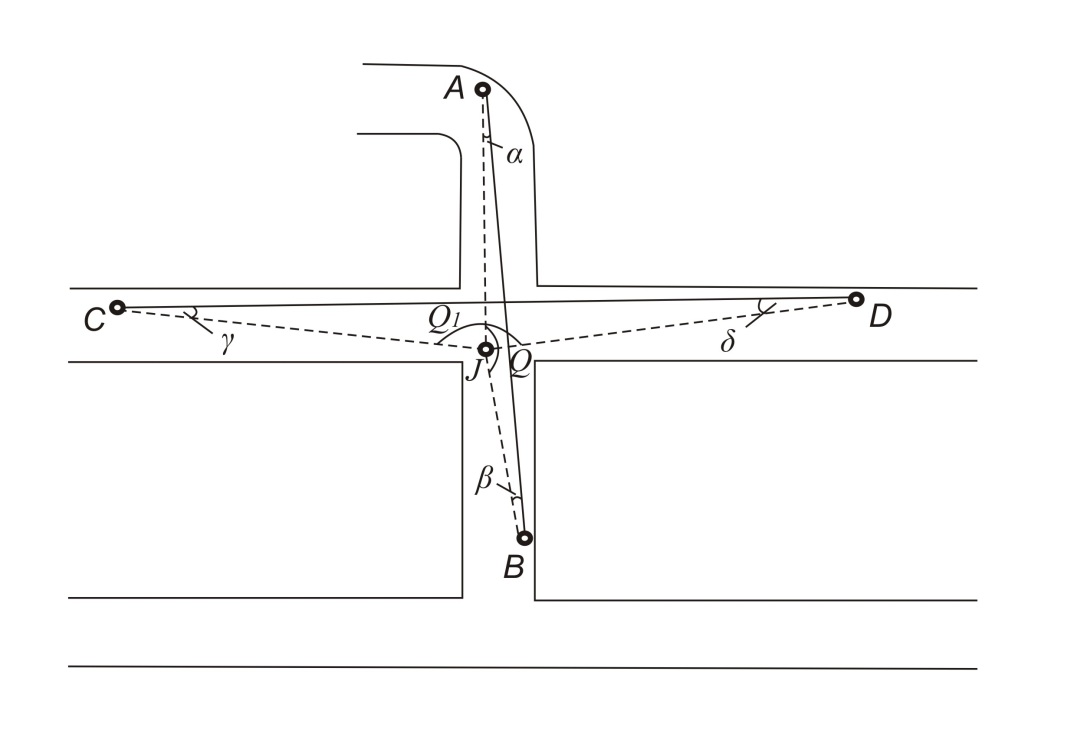

16. Для передачи дирекционного угла с линии на линию (Рис. 7.6) устанавливают инструмент в произвольной точке , расположенной возможно ближе к створам линий и , и наблюдают направления на пункты , , и . Измеряют также линии , , и . По углу , измеренному в точке , и измеренным сторонам и вычисляют длину стороны по формуле:
