аналоговый телефонный сигнал.
В обеих случаях управление работой такой АТС выполняется с использованием микропроцессорной системы с развитым интерфейсом и большим количеством возможных сервисов.
Обе таких разновидности АТС получили название цифровых АТС. Цифровые АТС первого типа имеют абонентскую емкость от 10 000 до 100 000 абонентов и используются в качестве городских АТС и коммутаторов сотовых сетей связи.
Цифровые АТС второго типа получили название офисных АТС, имеют абонентскую емкость до 100 – 200 абонентов и используются для создания телефонных сетей малых предприятий. АТС такого же типа используются в качестве современных судовых АТС. Отличаются судовые АТС прежде всего конструктивными решениями, учитывающими возможные механические воздействия, повышенную влажность. В качестве элементной базы для построения коммутационного поля в них используются оптроны и полевые транзисторы.

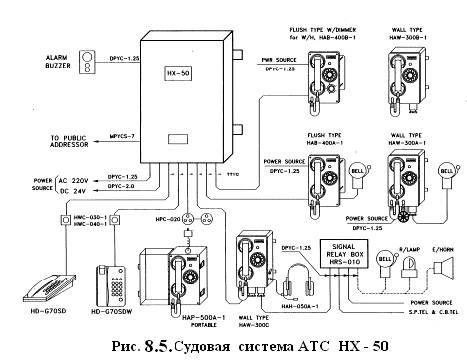

Судовая телефонная система HX -50 (рис. 8.5.)

АТС предназначена для обеспечения автоматической телефонной связью членов экипажа судна и имеет и имеет абонентскую емкость до 48 абонентов, Кроме того она содержит блок коммутации сигнала, HSR -010 который, который обеспечивает выполнение АТС функций системы громкоговорящей связи через имеющееся в составе АТС громкоговорители мощностью 30 Вт. АТС содержит центральный блок HX-5048A с электропитанием от судовой сети AC220V и DC24V. В состав системы кроме того входят телефонные аппараты настенного, настольного типа и портативного типов различного исполнения. Сигнализационные звонки и лампы с электропитанием от сети AC220V и DC24V, соединительные боксы различного типа, блоки аварийной тревоги. На рис. 7.3 приведена блок – схема судовой АТС HX-50.
АТС имеет сервисные возможности в случае необходимости путем набора номера 5 прерывать связь занятого абонента и соединяться с ним немедленно. Кроме того путем набора номера 0 с любого телефона АТС подключаться к системе громкоговорящей связи судна и передавать с этого телефона по ней. АТС выполнена по схеме коммутатора без потерь вызовов. В ней использована DTMF сигнализация для передачи набираемого номера. Волновое сопротивление абонентской линии связи равно 600 Ом, сопротивление изоляции – не менее 1 МОм. Диапазон рабочих температур -5 ...+50 оС, влажность до 90 %.
АТС является микропроцессорной (Z80). Микропроцессор обеспечивает централизованное управление всеми блоками АТС и обеспечивает контроль за их работой. Однако коммутация сигналов – аналоговая. Для этой цели АТС имеет в своем составе две коммутационные матрицы 32 х 8 точек коммутации и систему управления коммутацией.
АТС обеспечивает использование двухпроводных абонентских линий. Для разделения трактов приема и передачи внутри АТС имеются дифференциально-мостовые системы для каждого абонентского комплекта.
Судовые системы теленаблюдения и контроля доступа
9. 1. Нормативные требования к судовым системам теленаблюдения
Требования к судовым системам теленаблюдения определяют Правила классификации и постройки морских судов. Такие системы должны включать в себя:
1- телевизионные камеры (ТК);
2 - видеомониторы (ВМ);
3 - устройства управления и коммутации видеосигналов;
4 - устройство обнаружения движения;
5 - устройство записи видеоинформации.
Система телевизионного наблюдения и сигнализации (СТН) должна обеспечивать передачу визуальной информации о состоянии контролируемых зон и помещений в посты с постоянной вахтой. Система СТН должна также подавать световую и звуковую сигнализацию об изменении состояния контролируемого объекта/помещения.
В системе СТН должны быть предусмотрены следующие аварийно предупредительные сигналы:
1 - исчезновение основного питания;
2 - неисправность СТН;
3 - неисправность (короткое замыкание, обрыв цепи) канала «телекамера - монитор»;
4 - неисправность телекамер(ы);
5 - неисправность устройства обнаружения движения;
6 - неисправность устройства записи видео информации.
Системы СТН могут бьтъ как черно-белого, так и цветного изображения. Установка той или иной системы зависит от необходимой информативности СТН, характеристик контролируемого объекта (расположение, освещенность и других признаков) и возможных целей (человек, груз, вода и другие цепи).
В системах СТН для минимизации помех на экране монитора следует использовать телевизионные камеры, имеющие параметры передаваемого видеосигнала с отношением «сигнал/шум» не менее 50 дБ.
Разрешающая способность объектива камеры должна быть не менее 480 твл (для цветного изображения) или не менее 570 твл (для черно-белого изображения).
Степень защиты телевизионных камер, используемых в системах СТН, должна соответствовать требованиям, в зависимости от места установки.
ТК следует устанавливать с перекрытием «мертвых зон».
Места установки ТК во внутренних помещениях следует выбирать с минимальным перепадом температур для уменьшения образования конденсата на линзах объективов камер.
ТК, устанавливаемые на открытой части палубы, должны размещаться в термокожухах, имеющих солнцезащитный козырек.
В темное время суток, если освещенность контролируемой зоны ниже чувствительности ТК, объект (зона объекта) должен оборудоваться дополнительным освещением видимого или инфракрасного диапазона. При этом объективы камер не должны засвечиваться светильниками освещения, либо должны использоваться ТК с функцией компенсации заднего света. При использовании СТН цветного изображения применение инфракрасного освещения не допустимо.
Для отображения поступающей с ТК информации должны применяться специальные мониторы, способные работать круглосуточно в течение длительного времени с неподвижным изображением. Размер диагонали мониторов для полиэкранного изображения должен быть в пределах 15" — 21" при разрешении не менее 800 твл для черно-белого изображения (400 твл для цветного изображения) или 10" — 14" для мониторов полноэкранного изображения при разрешении не менее 600 твл для черно-белого изображения (300 твл для цветного изображения).
Для записи телевизионных изображений должны применяться специальные видеомагнитофоны с длительным временем записи или цифровые видеонакопители информации. Время записи должно быть не более 24 ч на трехчасовую видеокассету. Использование с большим временем записи допускается только при обеспечении автоматического перевода его, в случае срабатывания сигнализации от обнаружителя движения, в режим записи в реальном времени.
Устройства управления и коммутации должны обеспечивать приоритетное автоматическое отображение на экране мониторов зон, откуда поступила сигнала.
2. Система видеонаблюдения CCTV HERNIS 400 System H 1809
построена на базе ОС Windows XP, поддерживает цветное изображение и обслуживает до 16 стационарных видеокамер.
Внешнее обслуживание системы HERNIS 400 поддерживается в судовой телекоммуникационной сети по протоколу CAN. По CAN сети выполняются создание изменений в конфигурации камер видеонаблюдения, создание новых точек включения камер. Максимальная длина сетевого кабеля подключения к CAN сети – 600 метров. Волновое сопротивление сетевого кабеля (витая пара) 120 Ом. В случае отсутствия подключения он должен быть нагружен на терминальный резистор.
Система видеонаблюдения CCTV HERNIS 400 System H 1809 включает в себя:
- центральную стойку (60 х 80 х 200), содержащую основное узлы обеспечения
- центральный процессор HERLIUS 400 (FDD, CD - ROOM, RS 232, LPT)
- коммутационную матрицу 32 х 32

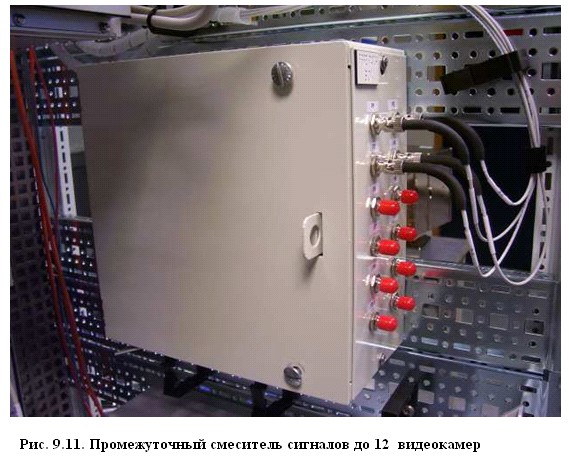

- мультиплексор - диплексор, оптоволоконный 4 модовый мультиплексор и др.

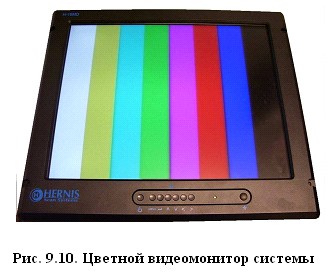

- монитор (LCD PAL/ NTSC 17 `` )

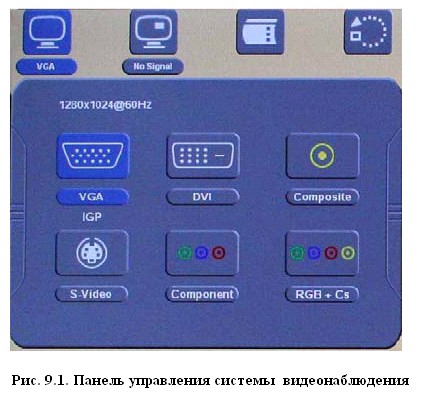

- панель управления (рис. 9.1)

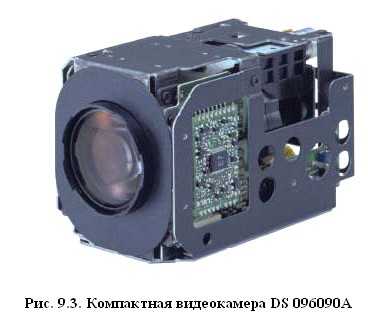

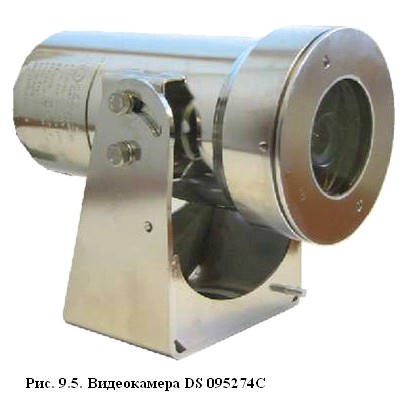

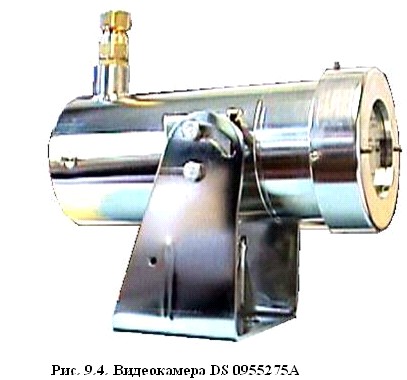

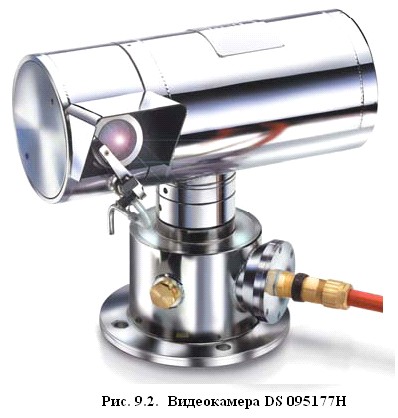

- камеры наблюдения различного типов (рис. 9.2 ... 9.6)
- блок электропитания
- соединительные кабели (коаксиальные, оптоэлектронные, электрические).
Технические данные видеокамер
Signal system PAL or NTSC
Resolution (TVL) PAL more than 470 , NTSC more than 460
Minimum required illumination 0,7Lx 1/50s, 0,05Lx 1/3s, 0,01Lx 1/3s With IR-Cut filter
Video S/N ratio More than 50dB
Auto iris and auto focus
Focal length (mm) 4,1 - 73,8mm


Sync system Internal









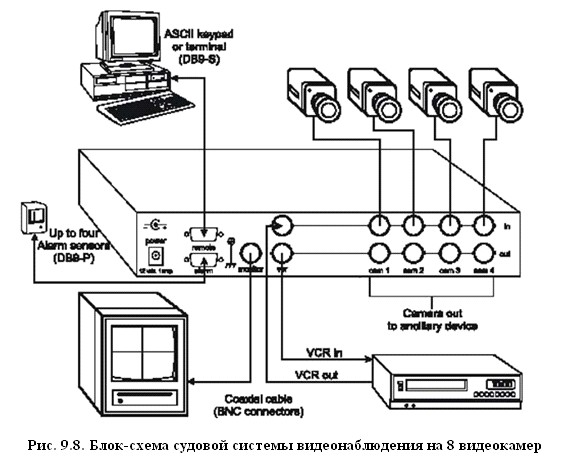

Входные сигналы от видеокамер, а также выходные сигналы к мониторам формируются в видеоматрицах. Каждая матрица может формировать до 9 входных сигналов с 16 видеоканалами каждый. То есть одна матрица может обрабатывать до 144 видеовходов камер видеонаблюдения. Максимальное число выходных сигналов с матрицы - 48, т. е. 3 видеокарты по 16 каналов на каждую. Выходные сигналы коммутируются BNC разъемами типа "папа".
|
