Величина защищаемой таким датчиком площади зависит от высоты его установки над поверхностью пола, h, (Рис.5, 3).

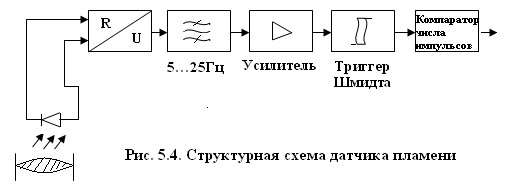

Структурная схема датчика пламени приведена на рис.5.4.
Излучение от источника пламени через светофильтр (УФ либо ИК) диапазона поступает на фотоприемник (фотодиод), сопротивление которого преобразуется в напряжение. Полосовой фильтр выделяет переменную составляющую из этого напряжения, характерную для пламени с частотами от 5 до 25 Гц, и после усиления с помощью триггера Шмидта преобразуется в импульсную последовательность. Подсчет этих импульсов за определенный интервал времени позволяет выработать решение о наличии пламени в охраняемой зоне.
Датчик пламени фирмы Salwico марки SPSP 20E 24
Содержит полосовой фильтр на диапазон 5- 25 Гц. Напряжение питания датчика – 16 -26 В, потребляемый ток 1,8 (30 ) мА.
Система пожарной сигнализации Salwico CS3004
Система пожарной сигнализации CS3004 фирмы Salwico - микропроцессорная, аналоговая, адресная система с аналоговыми датчиками. Система пожарной сигнализации (СПС) в общем случае может состоять из одного центрального блока и нескольких вспомогательных блоков - репитеров, в принципе, выполняющих те же функции, что и центральный блок, но в урезанном виде, петель датчиков, секций, датчиков и детекторов.
CS3004 может работать с большим диапазоном датчиков и детекторов, предназначенных для различных целей: датчики дыма, тепла, пламени, комбинированные датчики, ручные кнопки срабатывания сигнализации и другие блоки. Системой постоянно проверяется работоспособность датчиков и блоков, установленных в петлях (лучах).
Петля может иметь максимум 150 адресов и логически быть разбита на 10 секций. Секция представляет собой адресный интервал. Связь центрального блока с датчиками осуществляется с помощью микропроцессорного блока, в каждой цепи.
Система имеет 12 выходов, которые могут быть использованы для управления закрытием дверей, выключателями, клапанами. Выходы полностью программируемые и активируются в случае выполнения какого-либо логического условия. Условие может состоять из комбинации сигналов тревог, активации входных сигналов в систему, различных состояний самой системы. Существует 4 внешних входных канала, через которые система может получить сведения о внешних событиях.
CS3004 снабжена интерфейсом RS-232 для связи с принтером, компьютером, оптической индикационной панелью.

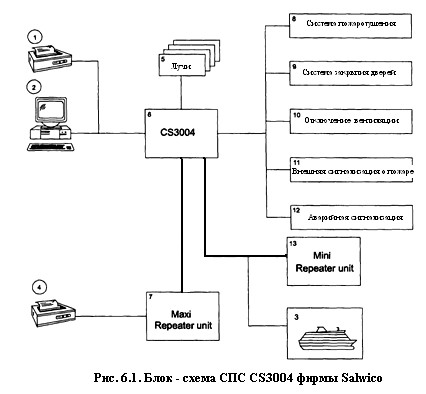

Состав системы (рис. 6.1)
- 1 - принтер - для регистрации информации о состоянии системы,
- 2 - PC – для контроля и управления системой,
- 3 - панель индикации – дает визуальное представление о месте сигнала тревоги,
- 4 - принтер - для регистрации информации о состоянии системы,
- 5 – лучевые комплекты - служат для подключения датчиков, детекторов и т. д.,
- 6 - центральный блок CS 3004 - включает блок питания, панель пожарной сигнализации, операционную панель с дисплеем,
- 7 - MaxiRepeater Unit (высокоскоростной интерфейс);
- 8 - система управления объемным пожаротушением,
- 9 - система противопожарного закрытия дверей,
- 10 - система отключения вентиляции при пожаре
- 11 – система внешней сигнализации о пожаре,
- 12 - звонки и сирены аварийной сигнализации,
- 13 - MiniRepeater Unit (низкоскоростной интерфейс).
Главный блок CS3004 состоит из блока питания, блока батарей, петлевого интерфейса, каналов входа и выхода, панели пожарной сигнализации, панели управления и блока управления, который управляет и контролирует всю систему.
CS3004 снабжена 4 программируемыми опто-изолированными входами и одним GA-входом для
прямой активации выходов устройств звуковой сигнализации.
Всего CS3004 снабжена следующими выходами:
- один защищенный предохранителем и тестируемый выход для питания внешнего устройства,
- два защищенных предохранителем и тестируемых выхода для питания внешних устройств
звуковой сигнализации,
- 8 программируемых релейных выходов,
- 1 программируемый переключаемый выход пожарной сигнализации,
- один нормально-замкнутый выход сигнализации о неисправностях в системе.

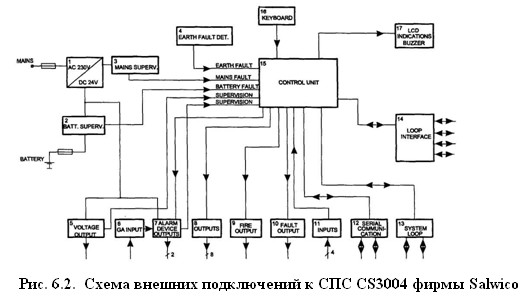

CS3004 связана с внешними блоками с помощью двух электроизолированных каналов RS-232. Состав системы:
1- AC/DC преобразователь 24В,
2-блок контроля батарей, в случае обнаружения отклонения от нормального значения выходит сигнал о неисправности,
3-блок контроля главного питания, в случае обнаружения отклонения от нормального значения выходит сигнал о неисправности,
4-Детектор замыкания на землю, в случае падения сопротивления между положительным контактом или отрицательным контактом и землей ниже IOkQ - выходит сигнал о неисправности,
5- силовой выход, может использоваться для питания внешнего устройства,
6- GA-вход, для прямого включения звуковой сигнализации,
7-выходы звуковой сигнализации, 2 защищаемых предохранителями и тестируемых выхода, предназначенных для устройств звуковой сигнализации.
Питание получают от блока управления. Выходы активируются с помощью GA - входов.
8-8 индивидуально программируемых контролируемых выходов, электрически изолированных от блока управления,
9-программно переключаемый релейный выход пожарной сигнализации,
- выход нормально замкнутый, активируется в случае обнаружения неисправности в самой системе,
- входы - 4 программируемых опто-изолированных входа. Например, могут быть использованы для отсоединения датчиков и входов.
-Последовательное соединение - два электрически-изолированных RS-232 канала для соединения с внешними блоками. -системный петлевой интерфейс, имеет два канала для максимально надежности и работает в случае обрыва кабеля или КЗ. -петлевой интерфейс - 4 петли, каждая из двух проводников. Петли тестируются и защищены от КЗ. Петли получают питание от независимого источника и не зависят от питания блока управления. -блок управления, управляет и контролирует всю систему CS3004, содержит Мп и память, в которую записаны обслуживающие программы. - клавиатура - устройство связи системы и оператора. -дисплей, индикаторы, буззер - предназначены для отображения информации о сигналах тревог, неполадках, состоянии системы; буззер предназначен для звуковой сигнализации.Петли и секции: всего 4 контролируемых петли датчиков могут быть подсоединены к блоку. Петля может быть поделена на секции, количество секций и адресный интервал контролируются специальной программой. Датчики, которые могут быть присоединены к лучу:
- датчик дыма, ионизационного или оптического типа, датчик температуры, максимального или дифференциального типа, комбинированные датчики ионизационного и теплового типа, датчики пламени УФ-типа, ручные кнопки пожарной тревоги различных типов, блок интерфейса перехода для секций с цифровыми датчиками.
Секционный блок подсоединен к петле через коммуникационный модуль IDA, который содержит адрес блока. Общее число датчиков, которые можно подсоединить к одной петле - 150, к четырем петлям - 512. Если к петле присоединено больше 32 датчиков, то петлю делят на секции.
Центральный блок автоматически определяет тип датчика подключенного к адресу. Адрес устанавливается с помощью переключателя на самом датчике. Когда регистрируемая датчиком величина достигает аварийного значения, он подает сигнал приоритета в центр, блок, а затем передает данные о состоянии. Центральный блок распознает сообщение и запрашивает о повторении несколько раз, чтобы отсечь ложное срабатывание. Все датчики постоянно тестируются центральным блоком и отклонения от нормального значения регистрируются.
Типы датчиков, подключенные в системе

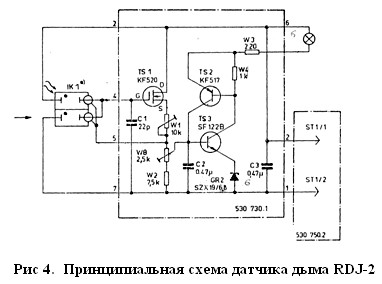

RDJ-2 - аналоговый адресный датчик дыма ионизационного типа. Датчик предназначен для установки в помещениях без повышенной влажности. Светодиодный индикатор на самом датчике дает визуальное отображение сигнала тревоги. Адрес датчика устанавливается с помощью DIP-переключателя на самом датчике. Номинальное напряжение датчика - 28В. Радиоактивный материал - Americium241.
Ионизационный дымовой датчик состоит из двух камер, одна из которых закрыта, а через другую проходит воздух контролируемого помещения. В каждой камере находится источник слабого радиоактивного излучения (америций 241). Воздействие излучения на воздух ионизирует его и он приобретает электрическую проводимость. Если в воздухе нет дыма, то проводимость обеих камер одинакова. При попадании дыма в открытую камеру ионизация воздуха значительно снижается и её проводимость уменьшается. Проводимость закрытой камеры остаётся постоянной. Камеры используются как элементы электрической цепи и подключены к источнику питания и образуют делитель напряжения. Уменьшение проводимости открытой камеры вызывает повышение её сопротивления и ток, протекающий от источника питания, создаёт повышенное падение сопротивления на ней, которое и является выходным сигналом. Выходной сигнал ионизационного датчика имеет малую мощность, поэтому в составе пожарного извещателя имеется усилитель. Две камеры используется для учёта снижения интенсивности радиоактивного излучения во времени. По мере его снижения сопротивления камер будут увеличиваться, но в одинаковой степени, поэтому выходное напряжение останется неизменным.
TDT-2K - аналоговый адресный датчик температуры дифференциального типа. Предназначен для установки в помещениях повышенной влажности. В качестве чувствительного элемента используется термистор, который обеспечивает быстрое срабатывание при изменении температуры. Адрес устанавливается с помощью DIP-переключателя на самом датчике. Датчики имеют два термистора, которые включены по мостовой схеме. Один из термисторов установлен вне корпуса датчика, а другой в корпусе. Если температура окружающего воздуха начнёт быстро возрастать, то возникнет разность температур воздуха внутри и вне корпуса датчика. Сопротивления термисторов станут разными и нарушится равновесие моста. Следовательно появится разность потенциалов в диагонали моста, куда включён компаратор. Компаратор изменит своё состояние и датчик пошлёт сигнал на центральный блок СПС.
|
