Решения для распределения напряжения (стр. 2 )

  Простота установки

Небольшие размеры и сниженный вес облегчают установку Решения адоптированные к кабельному подключению.

  Снижение затрат на обслуживание

TPS имеет долгий срок службы Не требуемые технического обслуживания токоведущие детали, которые интегрированы в вакууме или в SF6, помечены надписью герметизирован на весь срок службы. Механизмы контроля предназначены для работы с пониженным обслуживанием при нормальных условиях работы. Высокий уровень коммутационной износостойкости при выключении.

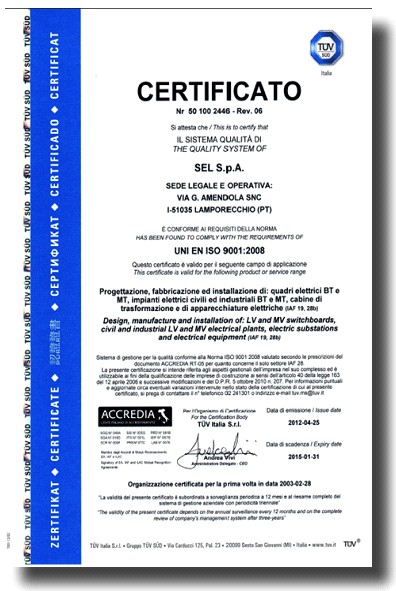

Весь технологический процесс следует процедурам качества сертифицированным Техническим обществом надзора в соответствии с ISO 9001:2008.

Производство соответствует специальному руководству по качеству, которое регулярно обновляется таким образом, что оно отражает последние применяемые процедуры контроля качества.

Систематические испытания:

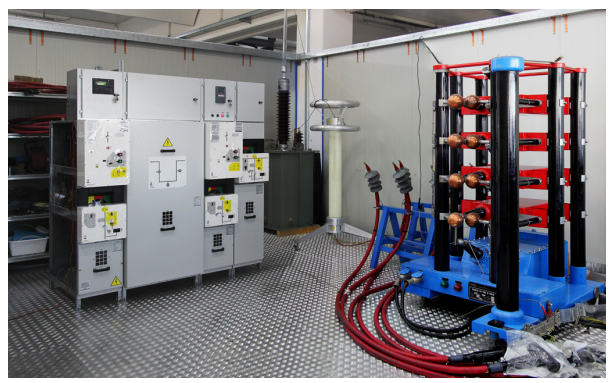

Каждое устройство TPS проходит проверку перед отправкой с завода. Чтобы гарантировать качество, надежность и безопасность продукта проводятся следующие стандартные испытания:

Измерение сопротивления цепи главного тока. Измерение скорости включения и выключения на переключателе, заземлителе и автоматическом выключателе. Измерение рабочего момента Тестирование давления заполнения и герметичности Испытание диэлектрика Соответствие рисункам и диаграммам Испытание работоспособности электроцепей на вспомогательных цепях

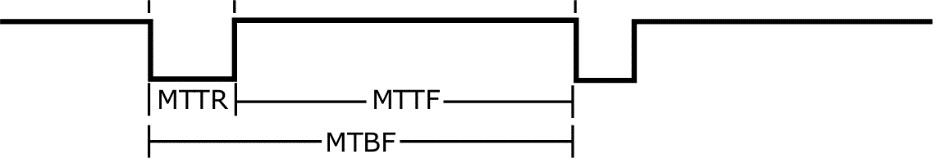

Среднее время безотказной работы

MTBF (среднее время безотказной работы)

MTTF/MUT (средняя наработка до отказа)

MTTR/MDT (среднее время восстановления)

Газ SF6

Изоляция «коммутационных» активных частей производится с помощью элегаза (гексафторид серы). Этот газ обладает отличными изолирующими способностями; он повышает диэлектрическую прочность в сравнении с воздухом и прерывает электрическую дугу. Подсистемы коммутации TPS содержатся в эпоксидном литом корпусе наполненном SF6 с относительным давлением 0.4 бар (20°C над уровнем моря).

Использование изоляции оборудования с помощью SF6 предлогает следующие преимущества:

Повышенная электрическая стойкость Токоведущие детали, не нуждающиеся в обслуживании Безопасная и устойчивая работа энергетической установки Уменьшенные размеры

Молекула SF6

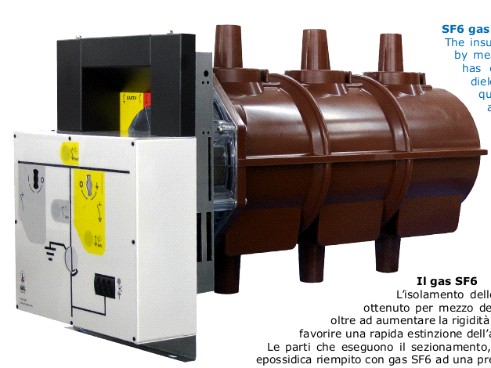

Выключатель-разъединитель

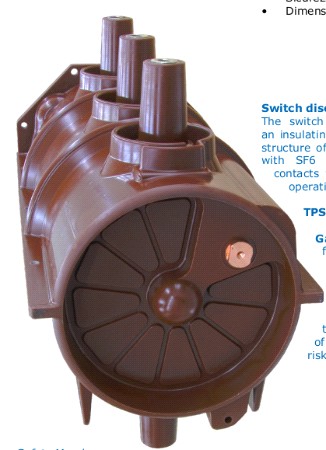

Разъединитель состоит из герметизированной оболочки прикрепленной к металлическому каркасу устройства. Корпус наполненный SF6 содержит три вращающихся контакта которые осуществляют операции переключения.

Главные характеристики выключателя (переключателя) TPS:

Газонепроницаемость: Корпус наполнен газом SF6 под давлением 0.4 бар.

Безопасность: В случае образования избыточного давления, нужно открыть мембрану безопасности, тогда газ направится к задней части корпуса без риска для оператора.

Мембрана безопасности

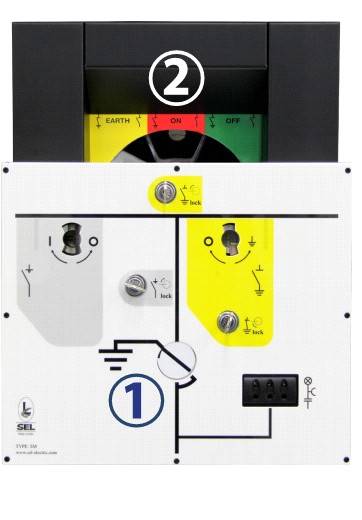

Видимость главных контактов

Чтобы повысить безопасность работников, выключатель TPS оснащен двумя датчиками положения:

Механический указатель положения прикреплен к валу вращающихся контактов Положение главных контактов видно в смотровом отверстии. Следовательно положение контакта может быть легко проверено оператором.

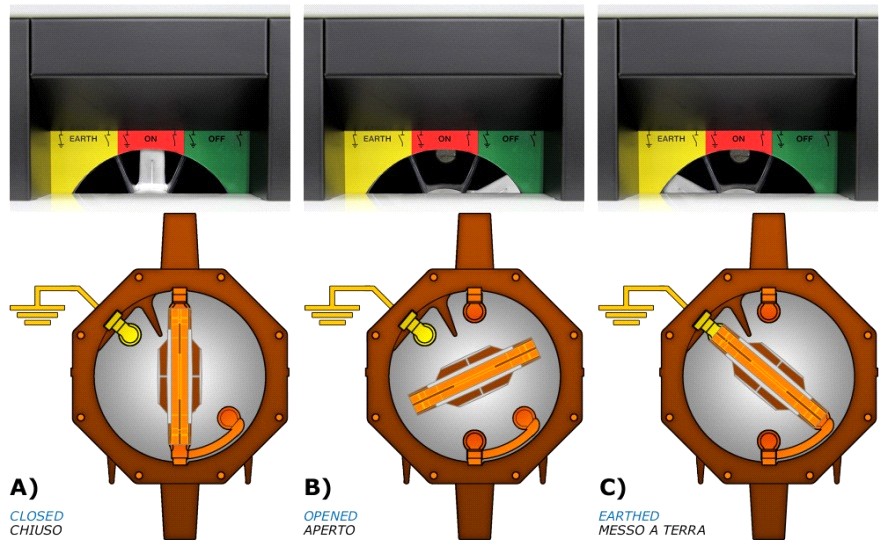

Рабочие положения

Выключатель может находиться в одном из трех положений:

А) Включен

В) Выключен

С) Заземлен

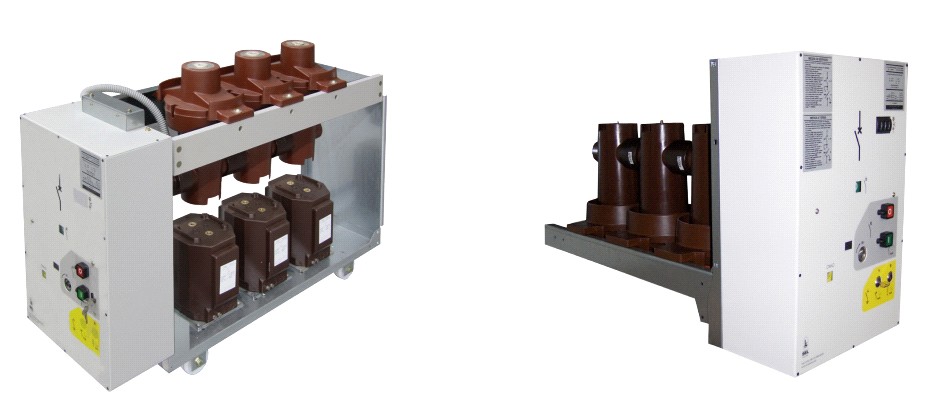

Общая информация

Вакуумные выключатели TCB среднего напряжения для внутренней установки «герметизированные на весь срок службы» системы давления (IEC 62271-1) и они производятся используя технику раздельных полюсов. Каждая опора содержит вакуумный прерыватель, который вмонтирован в смолу. Эта техника конструкции обеспечивает защиту вакуумного прерывателя от воздействий, пыли и конденсации и гарантирует выдержку грозового напряжения так же на внешней поверхности вакуумного прерывателя.

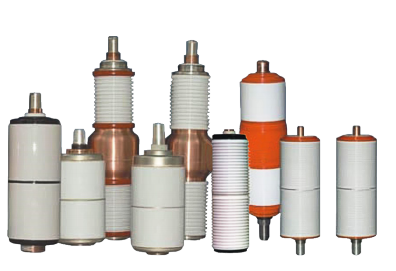

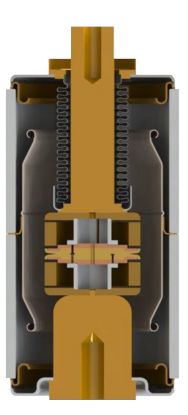

Вакуумная технология

В настоящее время перерывы тока в вакууме признаны доминирующей технологией в среднем напряжении и следовательно их использование непрерывно растет. Возможно иметь высокоэффективный вакуумный выключатель со сроком службы электричества, который дольше чем срок службы механизма; но, в частности, вакуумные выключатели предлагают улучшенные эксплуатационные характеристики благодаря снижению энергии дуги, быстрому времени размыкания, восстановлению изоляции после перенапряжения и снижению механической энергии, необходимой для действующего механизма.

Выключатель TCB

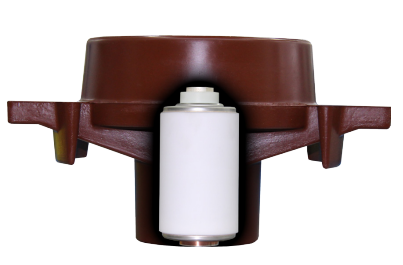

«Конструкция полюсной изоляционной втулки»

Выключатель TCB имеет уникальный и единичную конструкцию с изоляционной втулкой полюса

Благодаря этому трансмиссионному валу, расположенному в центре полюса, нет входных/выходных контактов расположенных на латеральной стороне полюса

Конструкция изоляционной втулки полюса совмещенная с выключателем разъединителем, дает возможность реализовать очень компактные распределительные щиты шириной 375 мм.

Блоки называемые ICBV и ILCBV очень компактные и они очень надежные потому что действующий механизм полностью находится вне защитного кожуха системы шин и легко проводить обслуживающие операции Действующего механизма.

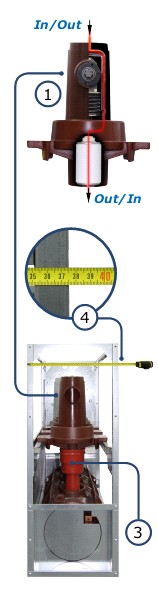

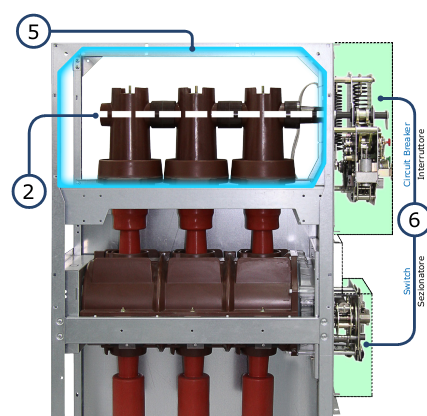

Конструкция изоляционной втулки полюса Центральный трансмиссионный вал Место соединения Вакуумного выключателя и Выключателя-разъединителя Компактный размер. Всего 375 мм в ширину. Защитный кожух системы шин Легкий доступ внутрь для обслуживания вакуумного выключателя и действующего механизма переключения

Различные типы действующих механизмов доступны для разъединителей и вакуумных выключателей блоков TPS:

Действующий механизм выключателя-разъединителя:

LT Независимый от оператора действующий механизм, который действует под нагрузкой. Энергия действия обеспечивается сжатой пружиной, которая при освобождении, приводит к выключению и включению устройства после преодоления мертвой точки.

3D Независимый от оператора, накапливающий энергию действующий механизм, который действует под напряжением.

Действие на 2 этапах:

Действующий механизм заряжающийся от рычага или двигателя. Накопленная энергия выпущенная кнопкой размыкания/замыкания.

Действующий механизм разъединителя

NL Зависимый от оператора механизм ручного управления который работает без нагрузки. Размыкание и замыкание рычагом.

DNL Зависимый от оператора механизм ручного управления который работает без нагрузки. Размыкание и замыкание рычагом (для одновременного двойного переключения, в блоке 2ICB).

Действующий механизм переключателя заземления

E Зависимый от оператора механизм ручного управления который работает без нагрузки. (только для заземляющего разъединителя)

Действующий механизм вакуумного выключателя

TCB Действующий механизм типа накопления энергии с размыкающим и замыкающим действием независимым от оператора позволяет проводить полный цикл O-C-O без завода пружины; кроме того, оно подходит для быстрого (0-0,3с-CO–3мин-CO) цикла АПВ. Дистанционное управление вакуумного выключателя может быть обеспечено посредством электрооборудования (в т. ч электродвигатель заводки пружины, шунтовой расцепитель замыкания и размыкания, низковольтный размыкатель в дополнение к дополнительным контактам).

ТСВ характеристики электрических деталей
Вспомогательные механизмы с электроприводом	Ед. Изм	Электродвигатель заводки пружины	Шунтовой расцепитель замыкания	Шунтовой расцепитель разамыкания	Расцепитель минимального напряжения	Дополнительные контакты
Ps	Pc	Ps	Pc
Время зарядки	с	15
Электропитание	a. c.	V (В)	24-48-110-220 ±10% (50Hz) ; 120-240 ±10% (60Hz)
d. c.	V (В)	24-48-110 ±10%
Мощность (питание)	a. c.	VA (ВА)	250	50	850	850
d. c.	W (ВТ)	250	50	450	450	150	15
Номинальный ток	a. c. 250V (cos ш 1)	А	15
a. c. 250V (cos ш 0.6)	А	6

Характеристики электрических деталей выключателя-разъединителя
3D действующий механизм	LT действующий механизм
Вспомогательные механизмы с электроприводом	Ед. Изм	Электродвигатель заводки пружины	Шунтовой расцепитель замыкания	Шунтовой расцепитель разамыкания	Дополнительные контакты	Двигатель	Дополнительные контакты
Ps	Pc	Ps	Pc
Время зарядки	с	15	7
Электропитание	a. c.	V (В)	24-48-110-220 ±10% (50Hz) ; 120-240 ±10% (60Hz)
d. c.	V (В)	24-48-110 ±10%
Мощность (питание)	a. c.	VA (ВА)	250	50	850	850	800	150
d. c.	W (ВТ)	250	50	450 - 650(*)	450 - 650(*)	800	150
Номинальный ток	a. c. 250V (cos ш 1)	А	15	15
a. c. 250V (cos ш 0.6)	А	6	6
d. c. 125V	А	0,6	0,6

(*) Для моторизованного 3D действующего механизма
