Решения для распределения напряжения (стр. 5 )

Основное оборудование	ICBR	SCBR
Разъединитель и заземлитель	•
Переключатель и Заземлитель с включающей способностью	•
Вакуумный выключатель TCB	•	•
Индикатор напряжения	•	•
Видимость главных контактов на разъединителе	•	•
Индикатор Механического положения	•	•
Держатель кабелей (не применим для ТТ)	•	•
Основание	•	•
Отходящий заземлитель	•	•
Доп. Контакты на выключатель	•	•
NL действующий механизм	•
LT действующий механизм	•
Фиксатор на «разомкнутый» выключатель	•
Фиксатор переключателя в состоянии «включено» и выключатель – «выключено»	•

Дополнительное оборудование	ICBR	SCBR
Двигатель для выключателя	•	•
Доп. Контакты на переключатель и заземлитель	•	•
Держатель фиксатора и блокировки	•	•
Верхний ящик кабелей ввода/вывода	•	•
Цоколь	•	•
LV отделение для вспомогательной цепи	•	•
Антиконденсаторный нагреватель	•	•
Верхний кабельный канал дополнительной цепи	•	•
Шунтовый расцепитель размыкания и замыкания	•	•
Манометр для переключателя TPS	•	•
Счетчик операций для выключателя TCB	•	•
Реле защиты	•	•
Размыкающее устройство минимального напряжения для выключателя TCB	•	•
Стабилизатор напряжения	•	•
До 3 ТТ	•	•
До 3 ТН (макс. 2 межфазных ТН до 12 кВ или 3 ТН фаза-на-землю	•	•
Двигатель для переключателя	•

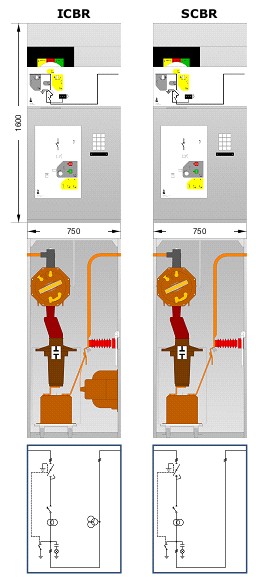

SCBR Блок выключателя с выключателем нагрузки Блок выключателя с системой шин

Основное оборудование	ICBLT	SCBLT
Переключатель и Заземлитель с включающей способностью	•
Разъединитель и заземлитель	•
Вакуумный выключатель TCB	•	•
Индикатор напряжения	•	•
Видимость главных контактов на разъединителе	•	•
Индикатор Механического положения	•	•
Основание	•	•
3-х фазная нижняя система шин	•	•
Отходящий заземлитель	•	•
Доп. Контакты на выключатель	•	•
Размыкатель для выключателя TCB	•	•
NL действующий механизм	•
LT действующий механизм	•
Фиксатор переключателя в состоянии «включено» и выключатель – «выключено»	•
Фиксатор на «разомкнутый» выключатель	•

Дополнительное оборудование	ICBLT	SCBLT
Двигатель для выключателя	•	•
Доп. Контакты на переключатель и заземлитель	•	•
Держатель фиксатора и блокировки	•	•
Верхний ящик кабелей ввода/вывода	•	•
Цоколь	•	•
LV отделение для вспомогательной цепи	•	•
Антиконденсаторный нагреватель	•	•
Верхний кабельный канал дополнительной цепи	•	•
Шунтовый расцепитель размыкания и замыкания	•	•
Манометр для переключателя TPS	•	•
Счетчик операций для выключателя TCB	•	•
Реле защиты	•	•
Размыкающее устройство минимального напряжения для выключателя TCB	•	•
Стабилизатор напряжения	•	•
До 3 ТТ	•	•
До 3 ТН (макс. 2 межфазных ТН до 12 кВ или 3 ТН фаза-на-землю	•	•
Двигатель для переключателя	•

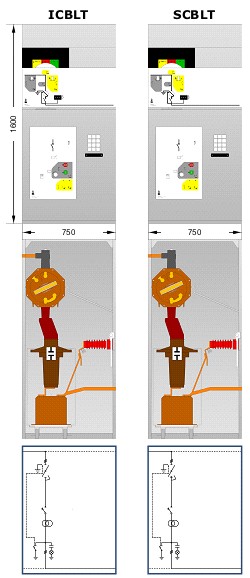

ICBLT Блок выключателя с разъединителем и боковой отходящей шиной SCBLT Блок выключателя с выключателем нагрузки и боковой отходящей шиной

Доступна версия 1250А

Основное оборудование	2ICB	2MCB
Вакуумный выключатель TCB	•	•
Двойной разъединитель и заземлитель	•
Двойной разъединитель и заземлитель с включающей способностью	•
Индикатор напряжения	•	•
Видимость главных контактов на разъединителе	•	•
Индикатор Механического положения	•	•
Основание	•	•
Доп. Контакты на выключателе	•	•
Отходящий заземлитель	•	•
Доп. Контакты на выключатель	•	•
Размыкатель для выключателя TCB	•	•
Фиксатор переключателя в состоянии «включено» и выключатель – «выключено»	•	•
Фиксатор на «разомкнутый» выключатель	•

Дополнительное оборудование	2ICB	2MCB
Двигатель для выключателя	•	•
Доп. Контакты на переключатель и заземлитель	•	•
Держатель фиксатора и блокировки	•	•
Верхний ящик кабелей ввода/вывода	•	•
Цоколь	•	•
LV отделение для вспомогательной цепи	•	•
Антиконденсаторный нагреватель	•	•
Верхний кабельный канал дополнительной цепи	•	•
Шунтовый расцепитель размыкания и замыкания	•	•
Манометр для переключателя TPS	•	•
Счетчик операций для выключателя TCB	•	•
Реле защиты	•	•
Размыкающее устройство минимального напряжения для выключателя TCB	•	•
Стабилизатор напряжения	•	•
До 3 ТТ	•	•
До 3 ТН (макс. 2 межфазных ТН до 12 кВ или 3 ТН фаза-на-землю	•	•
Двигатель для переключателя	•

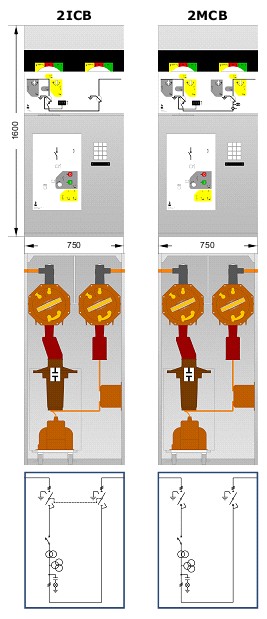

2ICB Блок выключателя с двойным разъединителем 2MCB Блок выключателя с с двойным выключателем нагрузки
