Решения для распределения напряжения (стр. 9 )

Тип	e (mm)	L (mm)	Закажите набор переходников для 12KV предохранителей с “e”=292mm
12 кВ	292	358
24 кВ	442	508

Выключатель-Разъединитель

Размыкающее реле

(по запросу)  Саморегулирующий нагреватель

Замыкающее реле (по запросу)  50VA 230V  (по запросу)

Только для 3D действующего механизма

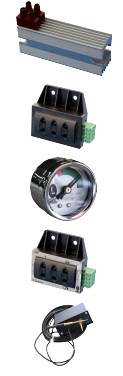

Дополнительные контакты (по запросу)  Индикатор напряжения (стандарт)

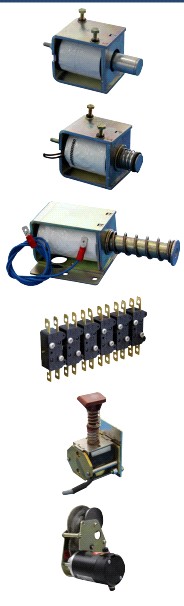

Механизм двигателя (по запросу)  Манометр (по запросу)

Выключатель  Датчик ВН (по запросу)

Размыкающее реле (стандарт)  Блок координации фазы (по запросу)

Замыкающее реле (стандарт)

Индикатор короткого замыкания и  …..индикатор КЗ на землю. Включая ток отключения короткого замыкания

реле минимального напряжения  300 ч 1500A.

(по запросу)

Дополнительные контакты  Индикатор КЗ на землю, включая ток  ..  отключения КЗ на землю: 10 ч 60A

(стандарт)  и дополнительные контакты

Размыкающее реле

низкой энергии (станд. с автономным  дистанционная

реле защиты)  сигнализация с автономным питанием

                                       и литиевой батареей

Электродвигатель заводки пружины

(по запросу)

  ТТ и ТН

Вспомогательные механизмы с электроприводом

Электрический комплект управления и сигнализации для двигателя взвода пружины (№1 Кнопка замыкания-размыкания+№2 сигнальные лампы)

Двухполюсный выключатель для дополнительной защиты

Выдвижной 2-х полярный цоколь держателя предохранителя для доп. защиты

Выдвижной 3-х полярный цоколь держателя предохранителя для вторичной защиты ТН

Кнопка контроля

Кнопка с подсветкой

2-х позиционный переключатель

3-х позиционный переключатель

Кнопка управления

Дополнительное реле

Многофункциональное реле замедленного действия

Флажковое реле с 1 флажком

Флажковое реле с 2 флажками

Флажковое реле с 4 флажками

Реле контроля температуры с дисплеем

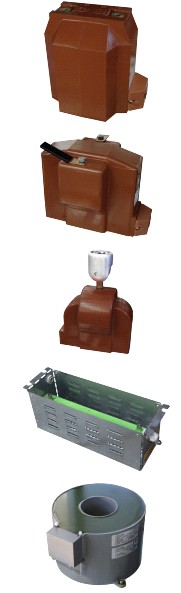

ТТ с литой изоляцией

ТН с литой изоляцией

Фаза-Фаза

ТН с литой изоляцией

Фаза-Земля

Гасящий резистор

Кабельный трансформатор тока

Тороидальный трансформатор (*)

(*) Важно: Медная оплетка щита кабеля должна

быть изолирована и снова проведена внутри

отверстия ТТ и тороидального трансформатора.

  Нормальная линия  Датчик ВН  Резервная линия

АВР это система автоматического включения резерва для автоматического контроля и управления источниками во вторичной распределительной сети, обеспечивает максимум непрерывности службы. В случае, когда напряжение исчезает с линии, АВР переключается на резервную линию.

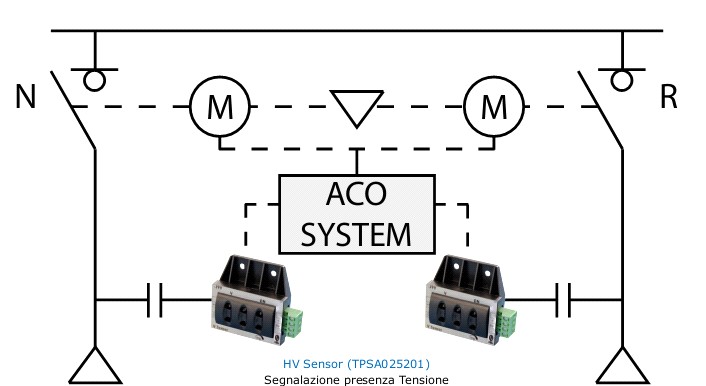

Система АВР нуждается в наличие сигнала напряжения от каждого входящего блока. Сигнал может быть обнаружен средствами ТН или датчиком ВН (индикатор наличия напряжения), код “ TPSA025201”

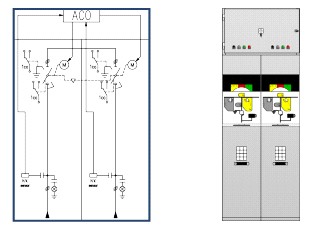

Образец АВР

Нормальная линия

Резервная линия

Переключатель Н линии

Переключатель Р линии

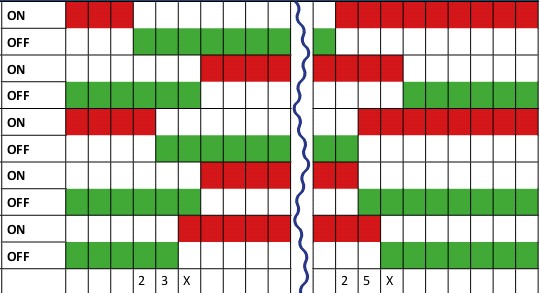

Запуск дизельного генератора

Время



Механические устройства блокировки могут быть установлены между 2 выключателями-разъединителями, оборудованными LT приводом или между 2 выключателями. Механические устройства блокировки предотвращают включение резервной линии, когда нормальная линия включена и наоборот.

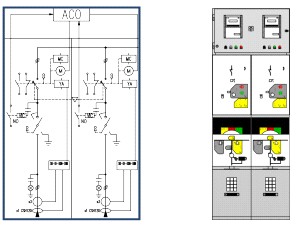

Система автоматического переключения АВР между 2 выключателями-разъединителями с LT приводом.

Система автоматического переключения АВР между 2 выключателями типа TCB

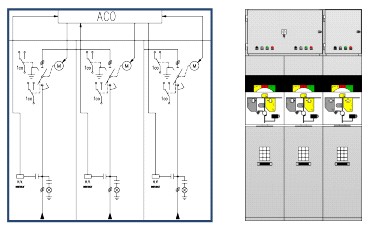

Система автоматического переключения АВР между 3 выключателями-разъединителями с LT приводом.

Система автоматического переключения АВР между 3 выключателями типа TCB

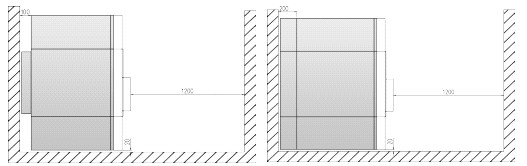

Для некоторых блоков для задней панели требуется дополнительная глубина 80 мм. Всегда обеспечивайте как минимум 100 мм расстояние от задней стены. Во время установки соблюдайте минимальные расстояния от стены. Оставьте как минимум 1.2 м рабочего пространства перед коммутационным устройством.

  Стандартная версия  Защита от внутренней дуги

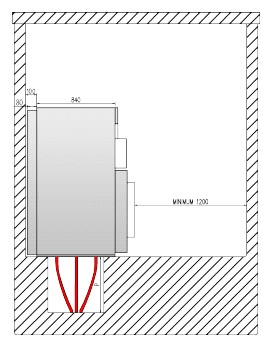

Важно обеспечить радиус закругления (R), рекомендуемый производителем СН кабеля. Использование цоколя делает возможным соблюдение подобных рекомендаций, уменьшая глубину траншеи (P) до минимума.

  Радиус закругления для кабелей среднего напряжения

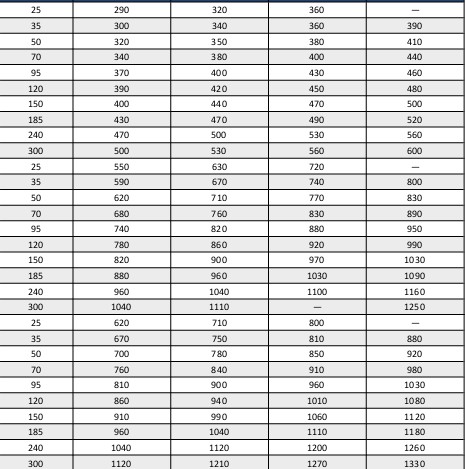

Тип кабеля	Секция кабеля мм2	6/10kV Степень изоляции 17	8,7/15kV Степень изоляции 24	12/20kV Степень изоляции 32	15/20kV Степень изоляции 40
Одножильный кабель
Трехжильный
Трехжильный армированный

IAC AFL Серии

IAC AFLR Серии

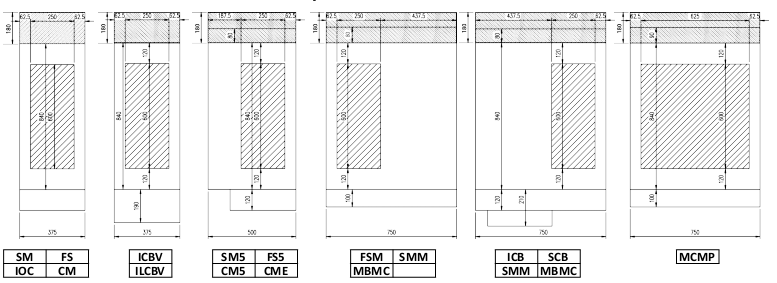

  Рекомендуемая область входящих/исходящих кабелей

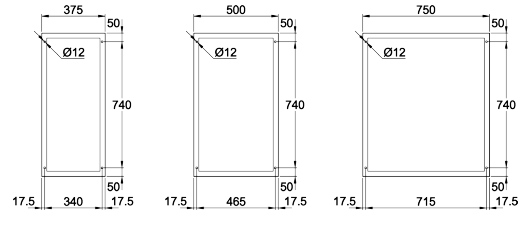

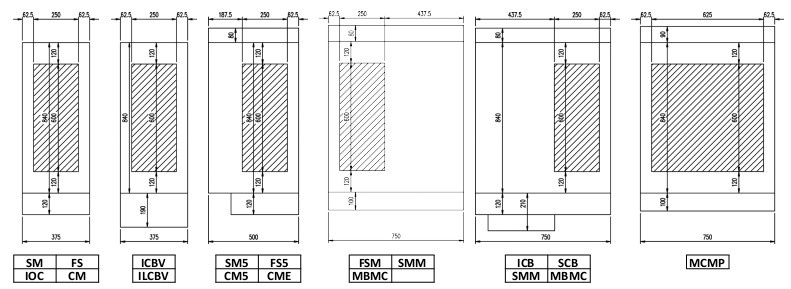

Расположение отверстий для крепления на полу

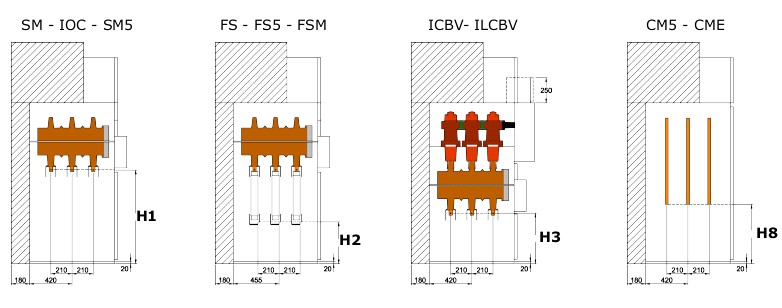

  Проведение кабелей сверху выключателя  Проведение кабелей сверху выключателя

Высота от пола	Примечание

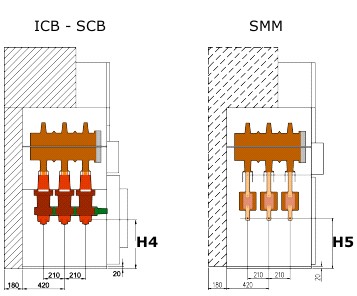

Н1	940	Максимально 2 кабеля для фазы 240 мм2
Н2	380	Максимально 2 кабеля для фазы 70 мм2
Н3	500	Максимально 2 кабеля для фазы 240 мм2
Н4	400	Максимально 2 кабеля для фазы 240 мм2
Н5	500	Максимально 2 кабеля для фазы 240 мм2

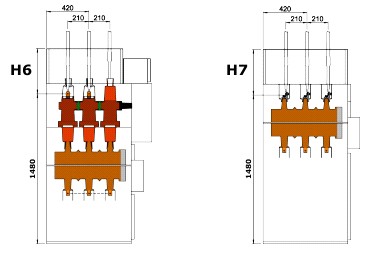

Н6	470	Максимально 1 кабеля для фазы 120 мм2
Н7	470	Максимально 2 кабеля для фазы 120 мм2
Н8	640	Максимально 2 кабеля для фазы 240 мм2
