Решения для распределения напряжения (стр. 6 )

Основное оборудование	FIM	FIM5	FIM7
Разъединитель и заземлитель	•	•
Переключатель и Заземлитель с включающей способностью	•
Видимость главных контактов на разъединителе	•	•	•
Индикатор Механического положения	•	•	•
Основание	•	•	•
Держатель предохранителя на 3 предохранителя	•	•	•
NL действующий механизм	•	•
3D действующий механизм	•

Дополнительное оборудование	FIM	FIM5	FIM7
Доп. Контакты на переключатель и заземлитель	•	•	•
3D действующий механизм	•	•
Индикатор напряжения	•
Держатель фиксатора и блокировки	•	•	•
Верхний ящик кабелей ввода/вывода	•	•	•
Цоколь	•	•	•
LV отделение для вспомогательной цепи	•	•	•
Антиконденсаторный нагреватель	•	•	•
Верхний кабельный канал дополнительной цепи	•	•	•
Шунтовый расцепитель размыкания и замыкания	•	•	•
Манометр для переключателя TPS	•	•	•
Механическая индикационная система для сгоревшего предохранителя	•	•	•
Индикационный контакт для сгоревших предохранителей	•
Разъединитель Автоматический для сгоревшего предохранителя (только для 3D действ. Мех.)	•	•	•
Предохранители	•	•	•
До 3 ТН (макс. 2 межфазных ТН до 12 кВ или 3 ТН фаза-на-землю)	•(*)	•	•(**)

(*) 2 межфазных ТН до 12 кВ

(**) 2 межфазных ТН до 12 кВ + 3 ТН фаза-на-землю

FIM-FIM5-FIM7 Блок ТН с разъединителем и предохранителями



Основное оборудование	FMM	MTV	MTVS	MTA
Место присоединения системы шин	•	•	•
Основание	•	•	•	•
Держатель предохранителя на 3 предохранителя	•

Дополнительное оборудование	FMM	MTV	MTVS	MTA
Цоколь	•	•	•	•
LV отделение для вспомогательной цепи	•	•	•	•
Антиконденсаторный нагреватель	•	•	•	•
Верхний кабельный канал дополнительной цепи	•	•	•	•
Предохранители	•
До 3 ТН (макс. 2 межфазных ТН до 12 кВ или 3 ТН фаза-на-землю)	•	•(*)	•(*)
Индикатор напряжения	•
До 3 ТТ	•
Импульсный разрядник	•

(*) 2 межфазных ТН только до 12 кВ

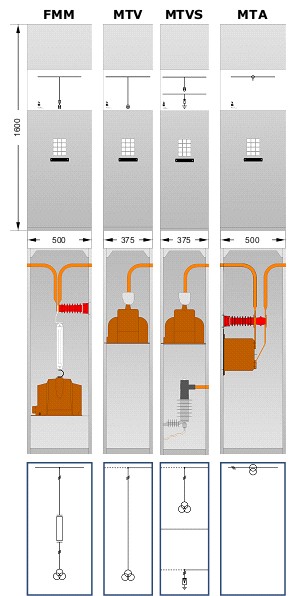

FMM Блок ТТ с предохранителями

MTV Блок ТН

MTA Блок ТТ

MTVS Блок ТН и импульсного разрядника

Доступна версия 1250А

Бло

ки ТН и ТТ

Основное оборудование	CME	ESM
Заземлитель	•
Заземлитель с включающей способностью	•
LT привод	•
E привод	•
Держатель кабелей	•
Основание	•	•
Место присоединения кабельной муфты	•
Видимость главных контактов на выключателе-разъединителе	•
Индикатор механического положения заземлителя	•

Дополнительное оборудование	CME	ESM
Доп. Контакты на выключатель и заземлитель	•	•
Держатель для фиксатора и блокировки	•	•
Верхний кабельный отсек ввода/вывода	•	•
Цоколь	•	•
Низковольтный отсек вспомогательной цепи	•	•
Отопительный элемент	•	•
Верхний кабельный канал дополнительной цепи	•	•
Манометр для переключателя TPS	•
Импульсный разрядник	•
Индикатор высокого напряжения	•
Индикатор напряжения	•

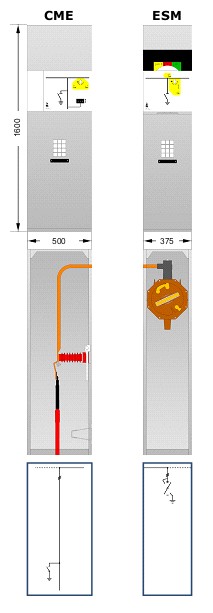

CME Кабельный короб с заземлителем

ESM Блок заземления системы шин

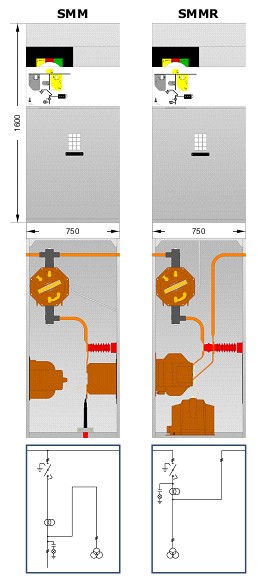

Основное оборудование	SMM	SMMR
Выключатель и Заземлитель с включающей способностью	•	•
Индикатор напряжения	•	•
Видимость главных контактов на выключателе-разъединителе	•	•
Индикатор механического положения	•	•
Держатель кабелей	•
Основание	•	•
Место присоединения кабельной муфты	•
LT привод	•	•

Дополнительное оборудование	SMM	SMMR
Привод для выключателя	•	•
Доп. контакты на выключатель и заземлитель	•	•
Держатель для фиксаторов и блокировки	•	•
Верхний ящик кабелей ввода/вывода	•	•
Цоколь	•	•
Низковольтное отделение для вспомогательной цепи	•	•
Отопительный элемент	•	•
Верхний кабельный канал дополнительной цепи	•	•
3D привод	•	•
Шунтированный расцепитель размыкания и замыкания	•	•
Манометр для переключателя TPS	•	•
До 3 ТТ	•	•
До 3 ТН (*)	•	•
Предохранители №3 0.5 А 24кВ и держатель предохранителей	•	•

(*) Макс. 2 межфазных ТН до 12 кВ + 3 ТН фаза-на-землю
