Решения для распределения напряжения (стр. 4 )

BSM Блок системы шин с выключателем разъединителем

SMS Блок Импульсного разрядника с выключателем разъединителем

Блоки Выключатель-разъединитель

Основное оборудование	CM	CM5	IOC	BM
Держатель кабелей	•	•	•
Основание	•	•	•	•
Место присоединение кабелей	•	•	•

Вспомогательное оборудование	CM	CM5	IOC	BM
Верхний ящик кабелей ввода/вывода	•	•	•
Цоколь	•	•	•	•
LV отделение для вспомогательной цепи	•	•	•	•
Антиконденсатный нагреватель	•	•	•	•
Верхний кабельный канал дополнительной цепи	•	•	•	•
Импульсный разрядник	•
Индикатор напряжения	•	•

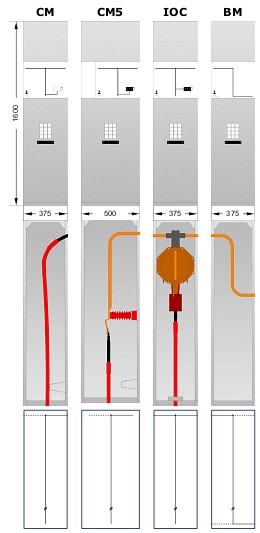

CM-CM5 Блок кабельного «стояка»

IOC Блок вхождения и отхождения кабеля

BM Блок шинных рядов

Доступна версия 1250А

Основное оборудование	FS	FS5	FSM
Переключатель и Заземлитель с включающей способностью	•	•	•
Индикатор напряжения	•	•	•
Видимость главных контактов на разъединителе	•	•	•
Индикатор механического положения	•	•	•
Держатель кабелей	•	•	•
Основание	•	•	•
Место присоединение кабелей	•	•	•
Механическая индикационная система для сгоревшего предохранителя	•	•	•
Разъединитель Автоматический для сгоревшего предохранителя	•	•	•
Держатель предохранителя на 3 предохранителя	•	•	•
3D Действующий механизм	•	•	•

Вспомогательное оборудование	FS	FS5	FSM
Дополнительные контакты на переключателе и заземлителе	•	•	•
Держатель фиксатора и блокировки	•	•	•
Верхний ящик кабелей ввода/вывода	•	•	•
Цоколь	•	•	•
LV отделение для вспомогательной цепи	•	•	•
Верхний кабельный канал дополнительной цепи	•	•	•
Шунтовый расцепитель размыкания и замыкания	•	•	•
Манометр для переключателя TPS	•	•	•
Контакт  индикатора для сгоревшего предохранителя	•	•	•
Предохранители	•	•	•
До 3 ТТ	•
До 3 ТН (трансформатор напряжения)	•(*)

(*) Межфазные ТН до 12 кВ

Для установки ТН межфазных свыше 12кВ

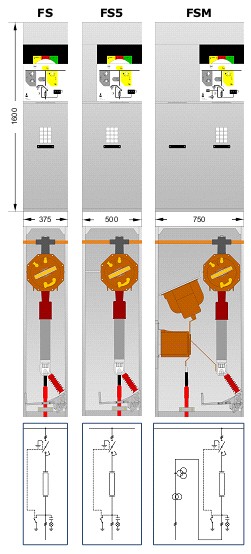

FS-FS5 Блок комбинации разъединителя с предохранителями

FSM Блок комбинации разъединителя с предохранителями с измерением

Основное оборудование	ICBV	ILCBV
Переключатель и Заземлитель с включающей способностью	•	•
Индикатор напряжения	•	•
Видимость главных контактов на разъединителе	•	•
Индикатор механического положения	•	•
Держатель кабелей (не применим для кабелей ТТ)	•	•
Основание	•	•
Место присоединение кабелей	•	•
Вакуумный выключатель TCB	•	•
Дополнительные контакты на выключателе	•	•
Размыкатель для TCB выключателя	•	•
LT действующий механизм	•	•
Фиксатор A+B+E (см. стр. 36)	•
Фиксатор на выключатель в состоянии «выключено»	•

Дополнительное оборудование	ICBV	ILCBV
Двигатель для выключателя	•	•
Доп. Контакты на выключатель и заземлитель	•	•
Держатель для фиксатора и блокировки	•	•
Верхний ящик кабелей ввода/вывода	•	•
Цоколь	•	•
LV отделение для вспомогательной цепи	•	•
Антиконденсатный нагреватель	•	•
Шунтовый расцепитель размыкания и замыкания	•	•
Манометр для переключателя TCB	•	•
Счетчик операций для выключателя TCB	•	•
Релейная защита	•	•
Размыкающее устройство минимального напряжения для выключателя TCB	•	•
Кабельные трансформаторы тока	•	•
Индикатор высокого напряжения	•	•
Кабели стороны выпуска	•	•

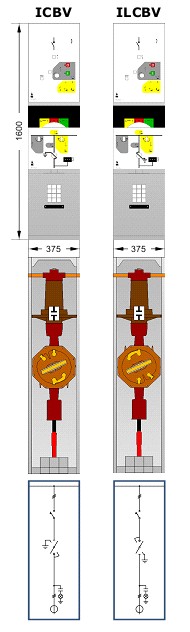

ICBV Блок вакуумного выключателя с выключателем разъединителем ILCBV Блок низко входящего (вводного) вакуумного выключателя с выключателем-разъединителем

Доступна версия 1250А



Основное оборудование	ICB	SCB
Разъединитель и заземлитель	•
Переключатель и Заземлитель с включающей способностью	•
Вакуумный выключатель TCB	•	•
Индикатор напряжения	•	•
Видимость главных контактов на разъединителе	•	•
Индикатор Механического положения	•	•
Держатель кабелей (не применим для ТТ)	•	•
Основание	•	•
Место присоединение кабелей	•	•
Отходящий заземлитель	•	•
Доп. Контакты на выключателе	•	•
Размыкатель для TCB выключателя	•
NL действующий механизм	•
Фиксатор переключателя в состоянии «включено» и выключатель – «выключено»	•
Фиксатор на «разомкнутый» выключатель	•

Дополнительное оборудование	ICB	SCB
Двигатель для выключателя	•	•
Доп. Контакты на переключатель и заземлитель	•	•
Держатель фиксатора и блокировки	•	•
Верхний ящик кабелей ввода/вывода	•	•
Цоколь	•	•
LV отделение для вспомогательной цепи	•	•
Антиконденсаторный нагреватель	•	•
Верхний кабельный канал дополнительной цепи	•	•
Шунтовый расцепитель размыкания и замыкания	•	•
Манометр для переключателя TPS	•	•
Счетчик операций для выключателя TCB	•	•
Реле защиты	•	•
Размыкающее устройство минимального напряжения для выключателя TCB	•	•
Кабельные ТТ	•	•
Стабилизатор напряжения	•	•
До 3 ТТ	•	•
До 3 ТН (макс. 2 межфазных ТН до 12 кВ или 3 ТН фаза-на-землю	•	•
Двигатель для переключателя	•

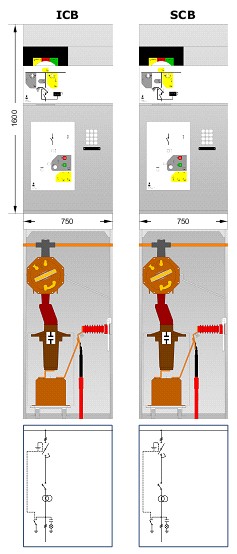

ICB Блок Выключателя с разъединителем SCB Блок Выключателя с выключателем нагрузки

Доступна версия 1250А
