Решения для распределения напряжения (стр. 7 )

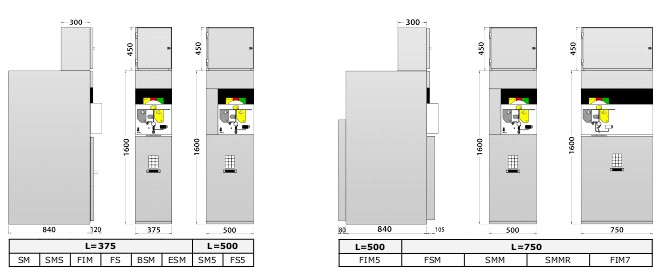

SMM Измерительный блок с выключателем-разъединителем

SMMR Измерительный блок с выключателем-разъединителем и системой шин

Основное оборудование	MBMP	MBMR	MBER
Основание	•	•	•
Правая или левая 3-х фазная нижняя система шин	•	•
3-х фазная верхняя система шин	•	•	•
Заземлитель с Е приводом	•

Дополнительное оборудование	MBMP	MBMR	MBER
Индикатор напряжения	•	•	•
Цоколь	•	•	•
Низковольтное отделение для вспомогательной цепи	•	•	•
Отопительный элемент	•	•	•
До 3 ТТ	•	•	•
До 3 ТН	•	•	•
Дополнительные контакты на заземлителе	•
Предохранители №3 0.5 А 24 кВ и держатель предохранителей	•	•	•
Место присоединения кабельной муфты	•

Конфигурация измерительного трансформатора
ТТ	ТН
Фаза-земля	Фаза-Фаза
-	9	-
-	-	6
9	-	-
6	-	2
3	-	4
-	6	2
-	3	4
3	6	-
6	3	-
3	3	3

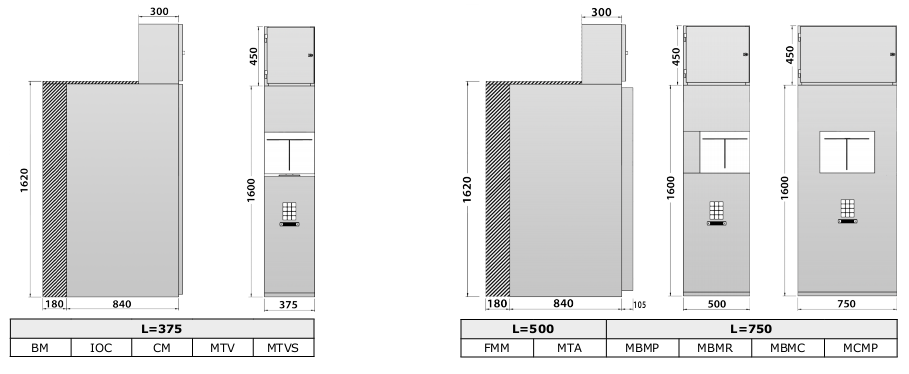

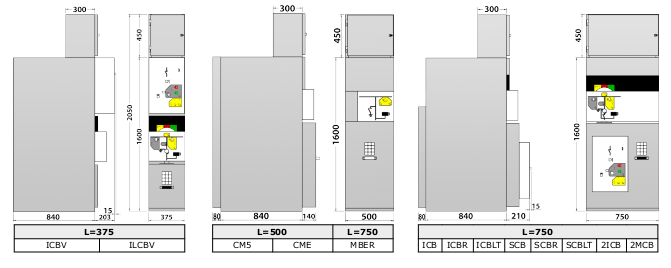

MBMP Измерительный блок

MBMR Измерительный блок с правой или левой отходящей линией

MBER Измерительный блок с правой или левой отходящей линией и заземлителем

Доступна версия 1250А

Основное оборудование	MBMC	MCMP
Основание	•	•
3-х фазная верхняя система шин	•
Место присоединения кабельной муфты	•	•

Место присоединения двойной кабельной муфты

Индикатор напряжения	MBMC	MCMP
Цоколь	•	•
Низковольтное отделение для вспомогательной цепи	•	•
Отопительный элемент	•	•
До 3 ТТ	•	•
До 3 ТН	•	•
Предохранители №3 0.5А 24 кВ и держатель предохранителей (*)	•	•

Конфигурация измерительного трансформатора
ТТ	ТН
Фаза-земля	Фаза-Фаза
-	9	-
-	-	6
9	-	-
6	-	2
3	-	4
-	6	2
-	3	4
3	6	-
6	3	-
3	3	3

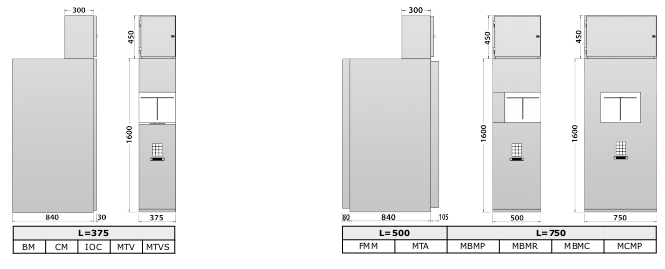

MBMC Измерительный блок с нижними отходящими кабелями

MCMP Измерительный блок с нижними входящими/отходящими кабелями

Доступна версия 1250А

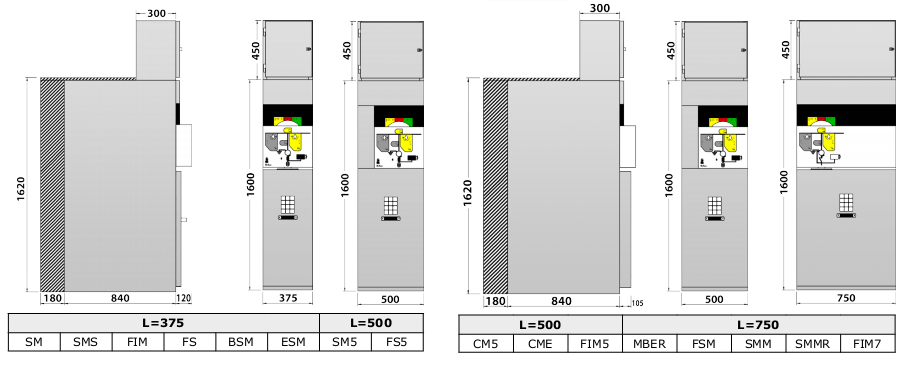

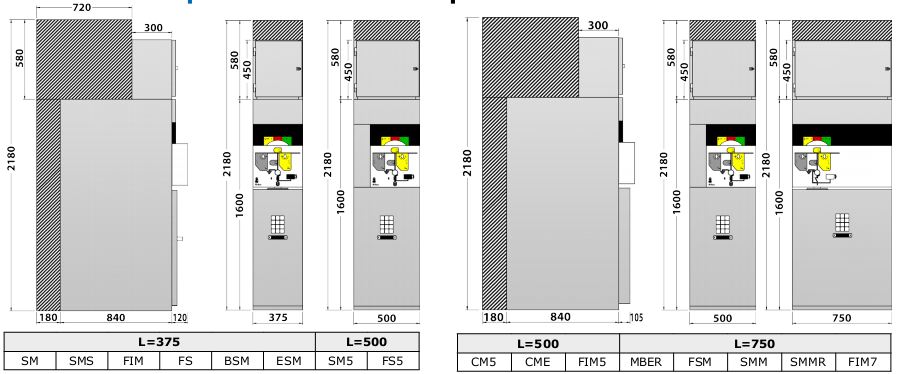

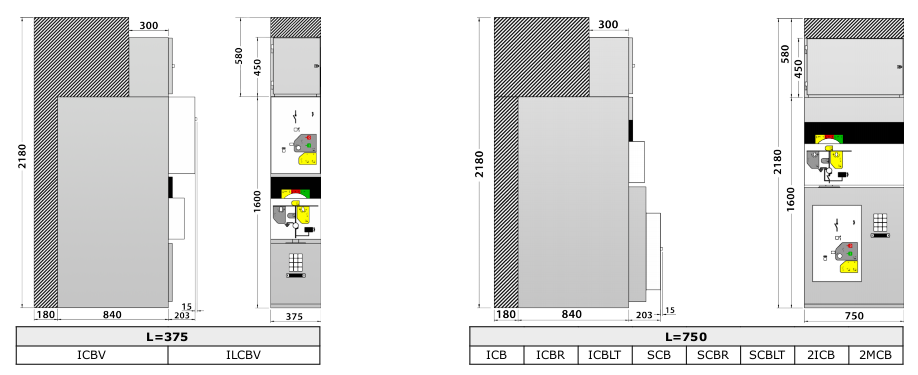

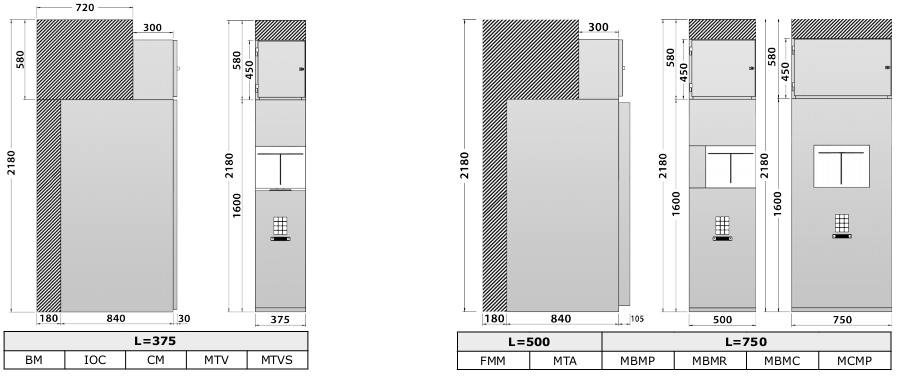

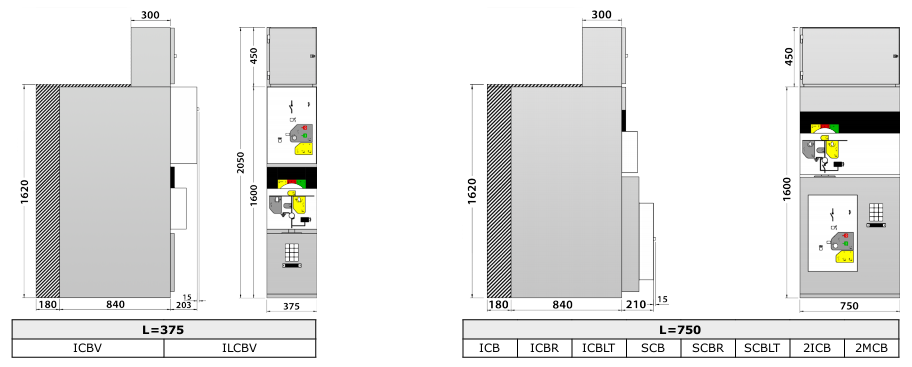

       «Выброс газа вверх»

  «Выброс газа вниз»

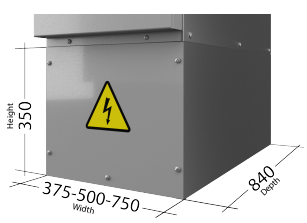

Цоколь

По желанию все блоки и стандартные конфигурации могут быть оборудованы цоколем 350 мм в высоту. Цоколь приемлем только для стандартных серий “IAC: A-FL 12,5kA 1s”.

Габаритные размеры цоколя
ширина	высота	глубина
375	350	840
500	350	840
750	350	840

Использование цоколя облегчает соединение кабелей, помогает сохранить правильный радиус закругления кабелей и уменьшает глубину траншеи при инженерных работах.

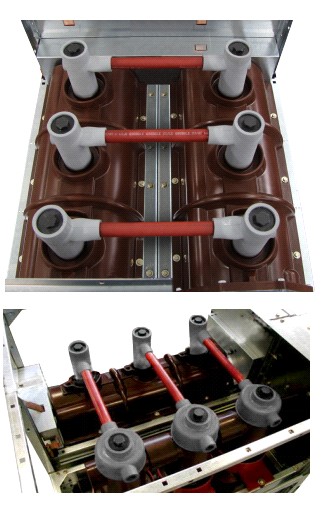

Система шин

Соединительный комплект шин на переключателе TPS. 24 кВ шины полностью изолированы

Соединительный комплект шин

на выключателе ТСВ

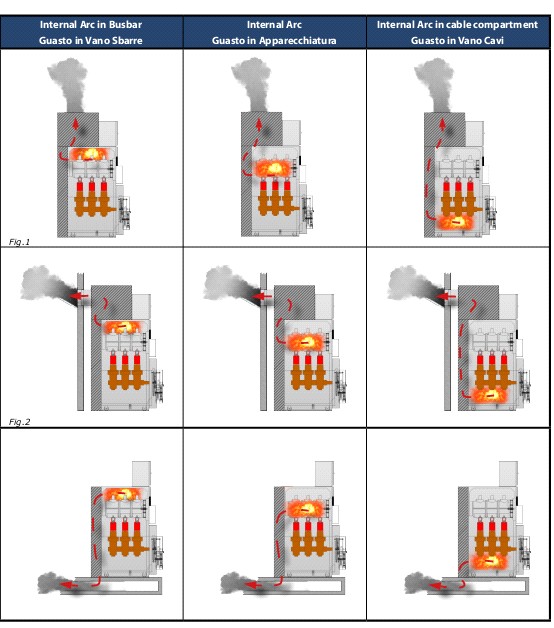

В процессах блока внутренней защиты от дуги, выпускаемые газы проводятся вверх или вниз блоков. При выбросе вверх возможны 2 варианта:

Газы выводятся напрямую в атмосферу (см. рис 1)

Газы выводятся через клапан (см. рис 2)

Выброс вверх

Выброс вниз



Выброс вверх

Выпускаемые газы выходят наружу через клапанное отверстие открываемое под избыточным давлением.

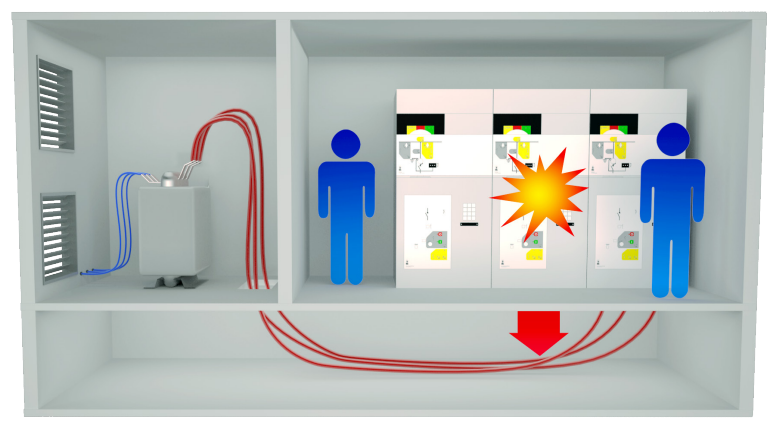

Выброс вниз

В случае когда газы проводятся вниз блока, кабельный трубопровод устройства, который расположен под блоком используется для направления газов наружу. В таком случае  газы теряют свою энергию до выхода.

       На рис. показан типичный поток испускаемого газа, проверенный во время тестирования защиты от дуги

Символ	Описание	Действующий механизм
A	Фиксатор, свободный «А» ключ с замкнутым заземлителем и замкнутым выключателем и «В» ключ введен	•
B+E		(«В» ключ соединен с «Е» ключом) Фиксатор, когда выключатель в заземленном положении и выключатель замкнут, освоб. «А» ключ (только ILCBV)	•	•
C		Фиксатор с разомкнутым выключателем: Когда переключатель разомкнут, поверните ключ против часовой стрелки и снимите его чтобы предотвратить замыкание цепи.	•	•	•
D		Фиксатор с разомкнутым заземлителем: Когда заземлитель разомкнут, поверните ключ против часовой стрелки и снимите его чтобы предотвратить замыкание цепи.	•	•	•	•
E		Фиксатор с замкнутым заземлителем: Когда заземлитель замкнут, поверните ключ по часовой стрелке и снимите его чтобы предотвратить размыкание цепи.	•	•	•	•
F		Фиксатор с замкнутым переключателем: Когда переключатель замкнут, поверните ключ против часовой стрелки и снимите его чтобы предотвратить замыкание цепи.	•
I		Фиксатор с разомкнутым выключателем: поверните ключ по часовой стрелке и снимите его чтобы предотвратить замыкание выключателя.	•
G	Держатель блокировки на разъединителе / выключателе-разъединителе	•	•	•
H	Держатель блокировки на заземляющем разъединителе / заземлителе	•	•	•	•
