TPS это распределительное устройство среднего напряжения с диапазоном подходящим для всех коммутационных операций от 7.2 кВ до 24кВ во вторичной распределительной сети.

Безопасная работа в распределительных сетях требует различных точек переключения для получения максимальной непрерывности обслуживания в случае неисправности в сети. TPS может быть использован для различных назначений во вторичной распределительной сети.

Энергосбытовые компании Электростанции Цементная промышленность Автомобилестроение Металлургические заводы Ветряные мельницы Солнечная электростанция Текстильная, бумажная и пищевая индустрии Химическая промышленность Нефтяная промышленность Работы по строительству трубопроводов Прибрежные сооружения Электрохимические заводы Нефтехимические заводы Кораблестроение Дизельные электростанции Установки аварийных источников электроснабжения Системы тягового электроснабжения Стадионы и спортивные центры

Введение

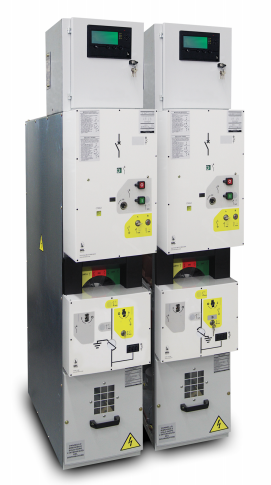

TPS это цельный агрегат который может быть оборудован SF6 выключателем или выключателем-разъединителем и вакуумным выключателем. Он применим для переключения, защиты и измерения во вторичной распределительной цепи до 24кВ. Модульные блоки в то же время приспособлены для максимального обеспечения безопасности персонала.

Характеристики конструкции

Распределительный щит сделан из металлической конструкции, состоящей из листов оцинкованной стали, которые собраны с помощью заклепок и болтов. Эта структура сделана, чтобы выдержать электродинамическое напряжение во время работы. Переключатель и переключатель заземления прикреплены к этой структуре. Корпус выключателя выполненный из эпоксидной смолы создает изоляцию между структурой и токоведущими деталями. Действующий механизм, механический указатель положения и индикатор напряжения расположены в передней части устройства. Положение переключателя показывается механическим индикатором, тогда как сигнальная лампа напряжения показывает наличие напряжения. Видимость главных контактов можно проверить через смотровое отверстие, расположенное над действующим механизмом. На передней части устройства есть дверь, которая дает доступ к различным отсекам, таким как кабели, предохранители и измерения. Когда устройство оснащено низковольтным вспомогательным отсеком, он расположен на верхней части.

Безопасность

Безопасность персонала обеспечивается посредством механической блокировки следующим образом:

Когда переключатель включен, он не может быть заземлен, а доступ к кабелям среднего напряжения предотвращается. Когда переключатель заземлен, нельзя замкнуть переключатель, но есть свободный доступ к кабелям. Когда дверь доступа к кабелям открыт, нельзя замкнуть переключатель.

Металлический экран предотвращает доступ к токоведущим деталям при проведении технического обслуживания. Кроме функциональных блокировок, возможно заблокировать выключатель в трех положениях "выключен, включен, заземлен" с помощью фиксаторов.

В случае перенапряжения, максимальная безопасность персонала гарантируется с помощью открытия мембраны безопасности, расположенной на задней стороне коммутатора. Таким образом, газ направляется к задней панели устройства, от оператора.

Версии

TPS доступен в следующих двух сериях:

Стандартные серии: (IAC AFL 12,5kA 1s)

Серия гарантирует внутреннюю защиту изолятора от дуги с 3-х сторон до 12,5кA для 1с.

Внутренние дуго-изолирующие серии (IAC AFLR 16kA 1s)

Серия гарантирует внутреннюю защиту изолятора от дуги с 4-х сторон до 16кА  1с

Внутренние дуго-изолирующие серии (IAC AFLR 21kA 1s)

TPS также доступен в версии которая гарантирует внутреннюю защиту изолятора от дуги с 4-х сторон  1с. Прочная и усиленная металлическая конструкция обеспечивает защиту от внутренней дуги.

Гибкость

Широкий диапазон продуктов отвечающих вашим настоящим и будущим требованиям Модульные электрошкафы адаптированы к будущим расширениям. Возможность установки дополнительных компонентов под напряжением. Возможность предвидеть телеуправления

Компактные размеры

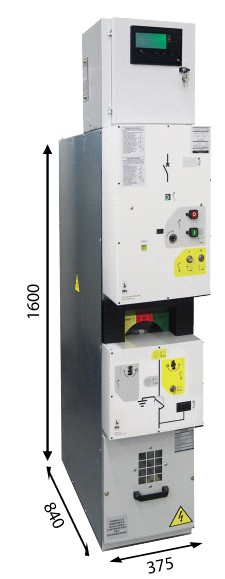

Небольшие размеры и уменьшенный вес для облегчения обращения и установки. Снижение расходов на строительные работы

Безопасность

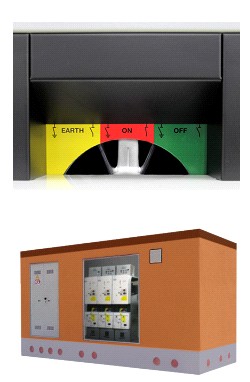

Положение главных и заземляющих контактов отчетливо видны в смотровом отверстии. Блокировка осуществляемая заземлением выключателя, предотвращает небезопасные операции. Дополнительная блокировка – для предотвращения некорректных операций.

Полная термоусадочная изоляция 24кВ системы шин, вместе с изолированными колпачками снижает возможность внутренней ошибки и делает распределительный щит стойким при установке в сложных внешних условиях.

  Простота управления

Простые операции

Все операции управления осуществляются с передней стороны с помощью простых устройств.
