Решения для распределения напряжения (стр. 3 )

Примечание: LT действующий механизм так же используется в блоках вакуумных выключателей ICBV и ILCBV. В блоках ICBV он установлен в обычном положении (с заземлителем в нижней части); в ILCBV он установлен в перевернутом положении (с заземлителем в верхней части).

IEC стандарты

TPS произведен и испытан в соответствии с последними требованиями следующих IEC стандартов.

IEC 62271-1 Общие технические требования высоковольтных распределительных устройств и аппаратуры управления.

Внешняя температура:

Максимальное значение: 40°C

Максимальное значение 24 часов в среднем: 35°C

Минимальное значение: –5°C

Высота установки:

до 1000 м.

IEC 62271-200 A. C. Распредустройство и аппаратура управления в металлическом корпусе для расчетного напряжения выше 1 кВ и до 52кВ.

Классификация распределительного устройства: PI class

Потеря продолжительности обслуживания: LSC2A

Классификация внутренней дуги: class AFL до 12.5кА /1с (доступ уполномоченного персонала только с передней и боковой стороны)

По запросу: AFLR - 16KA / 1s

IEC 62271-103 Высоковольтный выключатель для расчетного напряжения выше 1кВ и до 52кВ

Класс M1/E3

1000 рабочих циклов замкнут/разомкнут. 100 рабочих циклов с прерыванием тока при 100% активной нагрузке режима испытаний 1 (расчетный ток и 0.7 коэффициент мощности)

IEC 62271-100 Выключатель высоковольтного переменного тока

Стандартные выключатели имеют класс M1/E1.

Выключатель класса М1: выключатель с нормальной механической износостойкостью, типовые испытания для 2000 механических операций.

Выключатель класса E1: выключатель с базовой электрической стойкостью не относящийся к классу Е2 (поэтому не требуется никаких дополнительных испытаний помимо обычных тестов короткого замыкания).

По требованию доступны выключатели класса M1/E2 или класса M2/E2.

Выключатель класса М2: выключатель с расширенной механической износостойкостью, типовые испытания для 10000 механических операций.

Выключатель класса E2: выключатель с расширенной электрической стойкостью специальные типовые испытания коммутационного цикла (см таб.21 §6.112  IEC 62271-100).

Номинальная рабочая последовательность: O-t-CO-t’-CO

Где:

t=3 мин для выключателя не предназначенного для быстрого автоматического повторного включения t=0,3 с для выключателей быстрого повторного включения t’=3 мин

IEC 62271-102 Разъединители переменного тока и переключатели заземления.

IEC 62271-105 Блоки выключатель-предохранитель для переменного тока.

IEC 60529 Классификация кожухов (оболочек) электрооборудования по степени защиты от воздействия окружающей среды (IP код)

Основные характеристики
Механические и электрические характеристики	Ед.
кВ	7,2	12	12(4)	17,5	24
Высота  IEC 62271-1	m	<1000(4)
Температура окружающего воздуха  IEC 62271-1	°C	-5 ч 40(3)
Относительная влажность	%	95
Номинальное напряжение изоляции	kV	7,2	12	12	17,5	24
Номинальное напряжение	kV	7,2	12	12	17,5	24
Импульсное выдерживаемое напряжение при ударах молнии между фазами и относительно земли	kV	60	75	95	95	125
Импульсное выдерживаемое напряжение при ударах молнии через изоляционное расстояние	kV	70	85	110	110	145
Выдерживаемое напряжение промышленной частоты между фазами	kV	20	28	42	38	50
Выдерживаемое напряжение промышленной частоты через изоляционное расстояние	Kv	23	32	48	45	60
Номинальная частота	Hz	50 - 60
Номинальный ток	A	630(3)(5)
Номинальный кратковременный выдерживаемый ток IK	kA	16-20-25	16-20	12,5-16-20
Номинальное пиковое значение допустимого тока IP (включающая способность)	kA	2,5 x IK
Номинальная продолжительность короткого замыкания tK	s	3(1)	3
Степень защиты на передней части	IP	3X
Степень защиты на электросетях среднего напряжения	IP	20
Механическая операция  Выключатель-разъединитель IEC 62271-103	1.000 операций / Class M1
Электрическая операция  Выключатель-разъединитель IEC 62271-103	100 разрывов at In p. f.=0,7 / Class E3
Механическая операция  Переключатель заземления  IEC 62271-102	1.000 операция / Class M1
Электрическая операция  Переключатель заземления  IEC 62271-102	Включающая способность 5 / Class E2
Механическая операция  Выключатель IEC 62271-100	M1 2.000 / M2 10.000 операций
Электрическая операция  Выключатель IEC 62271-100	E2
Номинальная рабочая последовательность  Выключатель IEC 62271-100	O - 0,3с - CO – 3мин - CO
Выдерживаемый ток внутренней дуги  IEC 62271-200	kA x s	12,5 kA 1с A-FL / 16kA 1с A-FLR(2)
Включение и выключение на переключателе с предохранителем  IEC 62271-105	kA rms	25	20
Выключение при номинальной передаче тока Itransfer  IEC 62271-105	А	1800	1400
Ток отключения активной нагрузки  Выключатель-разъединитель IEC 62271-103	А	630
Замкнутый цикл размыкающей цепи  Выключатель-разъединитель IEC 62271-103	А	630
Ток отключения преобразователя нулевой нагрузки  Выключатель-разъединитель IEC 62271-103	А	6.3
Ток отключения заряда кабеля  Выключатель-разъединитель IEC 62271-103	А	16
Ток отключения заряда линии  Выключатель-разъединитель IEC 62271-103	А	10
Время отключения вакуумного выключателя TCB	мс	70

Для Ik=25 кА  Максимальная длительность короткого замыкания 1с 21кА 1 с по запросу Номинальный ток относится к температуре наружного воздуха 40°C. Для Азиатского рынка Доступно до 1250А

Основное оборудование	SM	SM5	BSM	SMS
Переключатель и переключатель заземления с включающей способностью	•	•	•	•
Индикатор напряжения	•	•	•	•
Видимость основных контактов на выключателе-разъединителе	•	•	•	•
Индикатор механического положения	•	•	•	•
Держатель проводов	•	•
Основание	•	•	•	•
Место присоединения кабельной муфты	•	•
LT действующий механизм	•	•	•	•

Вспомогательное оборудование	SM	SM5	BSM	SMS
3D действующий механизм (альтернатива  LT)	•	•	•	•
Шунтовый расцепитель размыкания и замыкания	•	•	•	•
Двигатель	•	•	•	•
Дополнительные контакты на переключателе и заземлителе	•	•	•	•
Держатель фиксатора и блокировки	•	•	•	•
Верхний ящик кабелей ввода/вывода	•	•	•	•
Цоколь	•	•	•	•
LV отделение для вспомогательной цепи	•	•	•	•
Антиконденсатный нагреватель	•	•	•	•
Верхний кабельный канал дополнительной цепи	•	•	•	•
Манометр для переключателя TPS	•	•	•	•
Импульсный разрядник	•	•

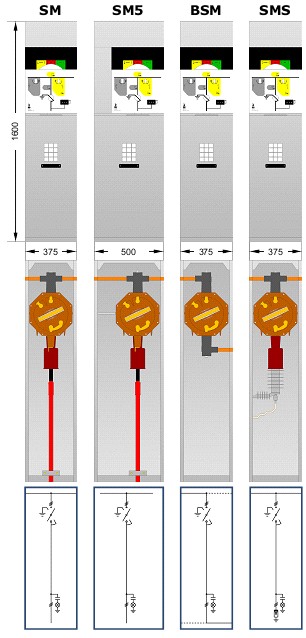

SM-SM5 Блок Выключатель разъединитель
