Решения для распределения напряжения (стр. 8 )

Держатели фиксаторов и блокировки могут быть установлены в выключателе - разъединителе и заземлителе по заказу.

  LT привод  3D привод

  NL привод  Е привод



Для ILCBV, привод выключателя TCB  Привод выключателя TCB, не для ILCBV

Реле защиты, установленное в НН отделении  Реле защиты, установленное в НН отделении

TPS может быть снабжен защитным реле с автономным источником энергии с ТТ с кольцевым сердечником на кабелях и реле защиты с электрическим питанием. Все используемые реле - известных брендов с высоким уровнем безопасности и надежности.

В некоторых случаях реле защиты устанавливается напрямую на щит выключателя, в других случаях, когда размеры реле защиты больше или когда электрическая схема боле сложная, реле защиты устанавливается в НН отделение, расположенное сверху или напротив распределительного устройства.

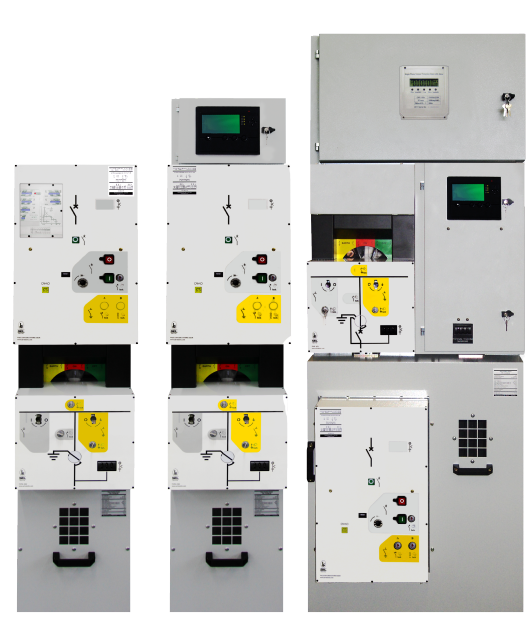

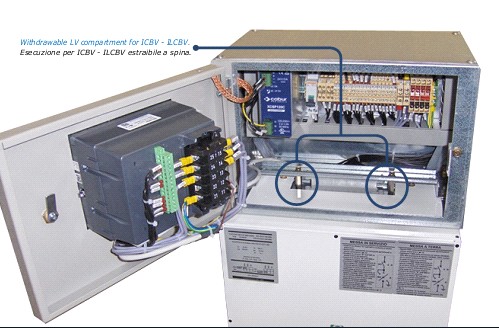

НН отделение может быть установлено на крышку или на переднюю часть блока. Переднее НН отделение может быть использовано в случае очень простых и маленьких НН деталей. НН отделение (высотой 450 мм) необходимо для больших и более сложных НН деталей и в случае, если блок снабжен системой автоматического переключения.

Ширина	Высота	Глубина
375	450	300
375	250 (*)	240
500	450	300
750	450	300

(*)ICBV и ILCBV могут быть снабжены НН отделением высотой 250 мм в выдвижной версии.



Верхний кабельный отсек входа/выхода

Не доступны для серии внутренней защиты от дуги.

Верхний отсек входа кабелей может быть использован в следующих ситуациях:

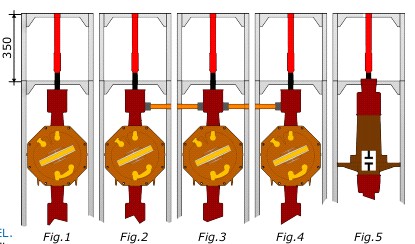

Рис. 1 Выключатель-разъединитель с единственным кабелем

Рис. 2 Выключатель-разъединитель с кабелем + правой шиной

Рис. 3 Выключатель-разъединитель с кабелем + двойной шиной

Рис. 4 Выключатель-разъединитель с кабелем + левой шиной

Рис. 5 Выключатель с единственным кабелем

Боковые кабели входа/выхода

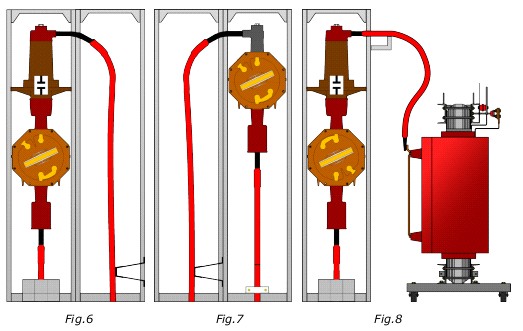

Рис 6-7  Боковые кабели входа из блока СМ.

Рис 8 Система бокового выходящего кабеля из ICBV/ILCBV к трансформатору.

Нижние кабели входа/выхода

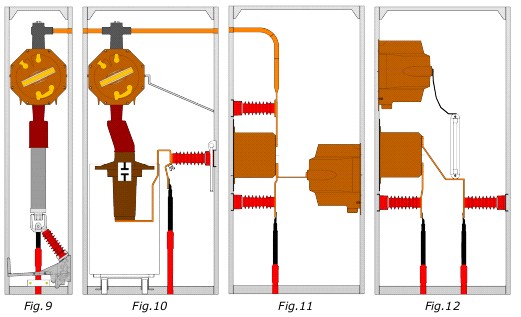

Рис. 9 Соединение кабелей на зажиме выключателя в FS блоке (стандарт).

Рис 10 Соединение кабелей на клеммнике выключателя (стандарт)

Рис 11 Единичное соединение кабеля на измерительном блоке (стандарт)

Рис 12 Двойное соединение кабелей на измерительном блоке (только MCMP блок)

Измерительные инструменты

Аналоговый амперметр (диапазон от 0- 90°, cl. 1,5)

Цифровой амперметр

Коммутатор тока

Вольтметр (диапазон. от 0-90°, cl. 1,5)

Цифровой вольтметр

3-х фазный датчик измерения

Однофазный датчик измерения

3-х фазный счетчик активной энергии

Защищенный терминал для контроля измерений

3-х фазный счетчик реактивной энергии

Многофункциональный измерительный прибор [V-A-cosШ-W-VAR-Wh-VARh-Hz]

Многофункциональный измерительный прибор [V-A-cosШ-W-VAR-Wh-VARh-Hz] с RS485 выходом

3-х фазный счетчик двунаправленной активной и реактивной энергии, в соответствии с AEEG

Герметичный пакет для измерительного блока

Детали – Импульсный разрядник

Электрические характеристики
Скорость разряда тока	10 kA
Номинальное напряжение	3 ч 33 kV
Максимальная скорость разряда тока	100 kA
Ток разряда за 2 сек	250 A
Внешняя температура	-40 ч +55 °C
Высота установки	До 1000m

Изолирующее основание должно быть установлено в случае, когда автоматический разъединитель используется для предотвращения возможного короткого замыкания на землю. Счетчик импульсов считает только импульсы или он так же может измерить ток утечки. Оба вида могут быть снабжены дополнительными контактами 0.5 А / 250 В для дистанционного управления по требованию.

Разъединительное устройство разъединяет перегруженные разрядники от электрического питания в случае внутренней ошибки или информирует об ошибке импульсного разрядника.

Выбор предохранителя

Нужно знать некоторые важные характеристики трансформатора и предохранителей, чтобы выбрать правильный предохранитель для защиты силовых трансформаторов:

Трансформатор:

Номинальная мощность Pn [kVA]

Напряжение короткого замыкания Ucc [%]

Номинальное обслуживающее напряжение Un [kV]

Номинальный ток Int [A]

Максимальный бросок тока Ii [A] (usually 12xInt)

Ток перегрузки Is [A] (обычно 1,5xInt)

Ток короткого замыкания ICCt [A]

Максимальное время устойчивости короткого замыкания tm [s] (обычно 2с для

трансформатора до 630kVA, 3с для больших трансформаторов)

Предохранители:

Номинальное напряжение изоляции Vi [kV]

Номинальный ток In [A]

Максимальный ток размыкания I1 [kA]

Минимальный ток размыкания  I3 [A]

Потери энергии на Int  PW [W]

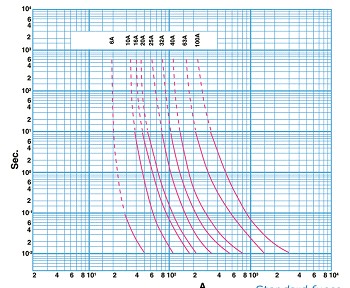

Характеристики время/тока для получения следующих значений:

Преддуговой ток на 0.1с  If (t=0,1s)[A]

Преддуговой ток на  tm  If (t=tm)[A]

Преддуговой ток на  0,05с  If (t=0,05s)[A]

Проверьте следующие условия:

Номинальное напряжение изоляции предохранителя должно быть больше чем номинальное сервисное напряжение трансформатора Vi > Un Предохранитель должен быть способным прервать максимальный ток короткого замыкания системы I1 > ICCimpianto (в случае замыкания до трансформатора) Предохранитель плавится  в случае замыкания на LV схеме трансформатора I3 < ICCt Предохранитель защищает трансформатор в случае короткого замыкания If (tm) < ICCt Предохранитель не плавится при устойчивости перегрузки трансформатора In > IS Предохранитель не плавится при выбросе тока трансформатором  If (0,1s) > Ii Диссипация мощности предохранителя не идет на компромисс с  температурой внутри распределительного щита PW < 150W Ток переноса должен быть ниже максимально допустимого значения для распределительного щита, если If (0,05s) < Itransfer

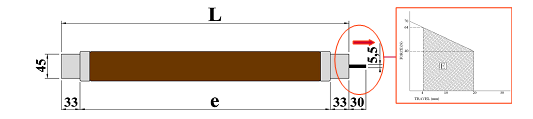

Стандарт

Плавкие предохрани± 0.25 Дж) в соответствии с:

IEC 60 282-1/VDE 0670-4 IEC 60 787/VDE 0670-402 DIN 43 625

Таблица критериев выбора помогает выбрать предохранители для мощных трансформаторов MV/LV (среднего и низкого напряжения); она действует для температуры окружающего воздуха до 40°C и она должна проверяться в соответствии с вышеуказанными параметрами.

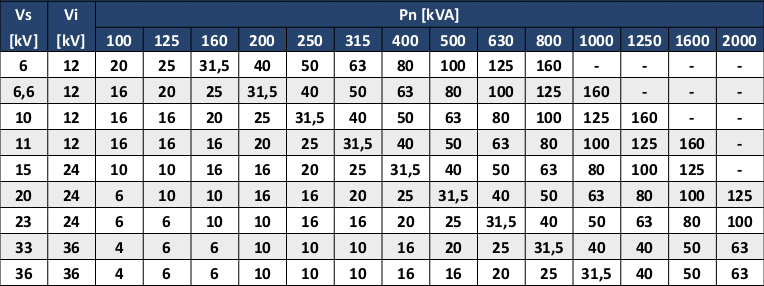

Таблица критериев выбора

Напряжение изоляции	Ток переноса
Vi=12kV	Itransfer=1800 A
Vi=24kV	Itransfer=1400 A
