― высотных воздушных целей - 320 км;
― целей с высокой радиолокационной заметностью - 450 км;
― маловысотных целей - 80...82 км (углы места от 0° до 4...5°).
Ширина диаграммы направленности антенны ~1°. Ошибка углового сопровождения воздушной цели при ее скорости М= 1 и перегрузке 1g составляет 0,02...0,04 от ширины диаграммы направленности антенны. Частота обновления данных о воздушных целях - 1...15 Гц. Помехозащищенность обеспечивается перестройкой рабочей частоты, большой импульсной мощностью излучаемых сигналов 4 МВт, узкой диаграммой направленности антенны, возможностью быстрого перехода к режиму радиомолчания с последующим возобновлением работы. Частоты следования импульсов:
― 600±100 Гц и 1430±100 Гц при длительности импульсов 0,4 мкс;
― 40 Гц при длительностях импульсов 20 и 40 мкс.
Используется 4 плоских ФАР. Управление работой станции и необходимые расчеты осуществляются ЭВМ.
Авиационные (самолетные) РЛС
Радиолокационная станция[75] «Жук» (Россия) - многофункциональный, многорежимный, всепогодный трехсантиметровый радиолокатор для самолетов МиГ-29, МиГ-25, Су-27 и их модификаций с антенной типа ФАР и цифровой обработкой сигналов. В режиме «воздух-воздух» обеспечивает:
― сопровождение 10 целей;
― одновременное наведение управляемого оружия на 2-4 цели;
― различные режимы воздушного боя;
― автоматическое огибание рельефа местности при полете на малых высотах.
В режиме «воздух-земля» обеспечивает:
― картографирование земной поверхности реальным лучом диаграммы направленности;
― доплеровское обужение этого луча;
― синтезирование апертуры и ее искусственную остановку;
― обнаружение и сопровождение движущихся наземных целей;
― определение высоты и скорости полета самолета.
Дальность обнаружения целей в передней полусфере - 80 км. Зона обзора по азимуту ±20°, ±60°, ±90°. Импульсная мощность РЛС - 5 кВт, средняя мощность - 1 кВт. Среднее время наработки на отказ - 120 ч, масса - 250 кг, объем - 800.
Авиационный комплекс[76] радиолокационного дозора и наведения А-50Э (Россия) включает:
― самолет А-50Э (модификация Ил-76МД);
― радиотехнический комплекс (РТК).
Предназначен для:
― обнаружения и определения государственной принадлежности (по принципу «свой-чужой») воздушных и морских целей;
― выдачи информации о них на командные пункты АСУ, наведения;
― истребителей на воздушные цели и самолетов фронтовой авиации на наземные и морские цели.
Основой РТК является трехкоординатная импульсно-доплеровская РЛС с цифровой СДЦ и внефюзеляжной антенной системой («гриб»). Дальность обнаружения воздушных целей:
― бомбардировщиков типа В-52 в режиме «выше горизонта» - 650 км;
― низколетящих истребителей типа МиГ-29 - до радиогоризонта;
― крылатых ракет (с эффективной площадью 1 м2) в режиме квазинепрерывного излучения - 215 км;
― надводных кораблей (с эффективной площадью более 250 м2) - до радиогоризонта.
Ошибки измерения координат сопровождаемых воздушных целей:
― плоскостных - до 2 км (относительно самолета А-50Э на дальности до 300 км);
― высоты - до 2,5 км (для дальности от 100 км до 200 км).
Ошибка пеленгации постановщиков активных помех, работающих на частотах РЛС, - не более 0,75°. Число одновременно сопровождаемых воздушных целей - до 300, средний коэффициент проводки сопровождения воздушных целей равен 0,74. Число наводимых на воздушные цели истребителей - до 30. Дальность обмена телекодовой информацией с командным пунктом:
― через специальный наземный приемопередающий центр - до 350 км по ММ-ДМВ радиолинии;
― до 2000 км по спутниковой радиолинии;
― до 2000 км по KB радиолинии.
Дальность симплексной связи между самолетом А-50Э и взаимодействующими истребителями по МВ-ДМВ радиолинии - до 450 км. Продолжительность патрулирования на удалении 1000 км от аэродрома взлета при взлетной массе 190 тонн - до 4 ч. Экипаж: летный - 4 чел., РТК - 11 чел.
7.3.Средства противодействия
техническим средствам разведки
Для противодействия техническим средствам разведки используются средства нелинейного радиолокационного мониторинга. Рассмотрим основные приборы радиолокационного мониторинга, предлагаемые для этой цели различными фирмами на российском рынке.
Прибор нелинейной радиолокации «РОДНИК-2»
Назначение. Прибор предназначен для бесконтактного обнаружения и определения местоположения скрытых закладных радиоэлектронных устройств подслушивания и передачи данных, звукозаписывающих устройств, а также взрывных устройств с электронными взрывателями и взрывателями, управляемыми по радиоканалу.
Особенности использования. Прибор обеспечивает обнаружение электронных объектов через преграды из дерева, пластмассы, кирпича, бетона и др. материалов, а также в багаже, ручной клади и под одеждой. При этом объекты обнаруживаются одинаково эффективно как во включенном, так и в выключенном состоянии. Если объект включен, прибор позволяет контролировать на слух режим работы (речь - если объектом является подслушивающее устройство или диктофон, тон таймера - если объектом является взрывное устройство и Т. н.). Прибор и полный комплект принадлежностей размещаются в одном чемодане типа «атташе-кейс». Предусмотрена возможность эксплуатации прибора как в чемодане, так и вне него. Конструкция прибора позволяет производить обследование помещений и объектов без перемещения приемо-передающего блока, перемещается оператором только датчик, на который вынесены все органы управления и индикации.
Принцип работы. Датчик прибора создает в контролируемой зоне электромагнитное поле. При наличии в зоне контроля радиоэлектронного устройства любого назначения в нем происходит преобразование частоты зондирующего сигнала в высшие кратные гармоники с последующим их переизлучением в окружающее пространство. Вторая гармоника зондирующего сигнала принимается датчиком и регистрируется приемником прибора. Информация о факте обнаружения выдается в виде звукового сигнала в головных телефонах и светового сигнала на индикаторе уровня, размещенном на датчике.
Технические характеристики.
1. Мощность СВЧ-сигнала на выходном разъеме приемо-передающего блока 2 Вт.
2. Потенциал излучаемого СВЧ сигнала - 4 Вт.
3. Чувствительность прибора - минус 145 дБ/Вт.
4. Частота излучаемого СВЧ сигнала - 910МГц.
5. Частота принимаемого СВЧ-сигнала - 1820 МГц.
6. Глубина регулировки чувствительности - 45 дБ (в сторону загрубления).
7. Глубина регулировки мощности - 15 дБ (в сторону уменьшения).
8. Индикация - звуковая, световая.
9. Напряжение питания: 220 В/ 50-60 Гц (18 ВА); 12 В (1,1 А).
10. Время непрерывной работы: от сети переменного тока - без ограничений; от аккумулятора - не менее 3 часов.
11. Максимальная дальность обнаружения радиомикрофонов - 0,4 - 6 м( в зависимости от типа устройства и условий его размещения).
Условия применения. Температура - минус 15°С плюс 45°С. Влажность 85 % при 25°С.
Комплект поставки. Прибор и полный комплект принадлежностей размещается в одном чемодане типа «атташе-кейс» с габаритными размерами 490х370х130 мм. Масса комплекта - 7 кг. В комплект поставки входят: приемо-передающий блок; антенный датчик; ручка датчика; удлинительная штанга; блок питания от сети переменного тока напряжением 220 В 50-60 Гц; контрольное устройство; головные телефоны; кабель датчика; кабель питания; кабель питания от автомобильного аккумулятора; аккумулятор; зарядное устройство; инструкция по эксплуатации; укладочный чемодан.
Нелинейный локатор «РОДНИК-2К»
Назначение. Нелинейный локатор «РОДНИК-2К» обеспечивает работу в условиях воздействия сильных внешних радиопомех, создаваемых: сотовой связью, телевизионными передатчиками, радиостанциями, радиотелефонами и Т. п.
Рис. 7.1. Нелинейный локатор «РОДНИК-2К»
Нелинейный локатор «РОДНИК-2К» предназначена для:
― обнаружения включенных и выключенных скрытых подслушивающих устройств, звукозаписывающих устройств, а также взрывных устройств с радиоэлектронными взрывателями;
― точного определения местоположения обнаруженных устройств;
― определения режима работы устройства (включено – выключено).
Технические характеристики:
― мощность СВЧ-сигнала на выходе станции не менее 0,8 Вт;
― чувствительность аппаратуры не хуже минус 130 дБВт;
― частота излучаемого сигнала - 980…1020 Мгц;
― частота принимаемого сигнала - 1960…2040 Мгц;.
― коэффициент усиления антенны: +3 дБ - на 1-ой гармонике; +7 дБ - на 2-ой гармонике;
― поляризация антенны – линейная;
― диапазон регулировки чувствительности - 45 дБ;
― дальность обнаружения контрольного устройства не менее 0,5 м.;
― время непрерывной работы от свежезаряженного аккумулятора не менее 2 часов (зависит от режима работы);
― масса носимого оператором при обследовании комплекта аппаратуры не более 3 кг;
― масса комплекта аппаратуры в укладочном чемодане 5,5 кг.
Условия эксплуатации:
― окружающая температура от 00 С до плюс 400С;
― относительная влажность 80 % при температуре плюс 250С;
― атмосферное давление 645…797 мм. рт. ст.
Прибор нелинейной локации «РОДНИК-23»
Прибор предназначен для бесконтактного обнаружения включенных и выключенных скрытых закладных радиоэлектронных устройств подслушивания и передачи данных, звукозаписывающих устройств, а также взрывных устройств с электронными взрывателями.
Особенности применения. Прибор обеспечивает обнаружение электронных и контактных объектов через преграды из дерева, пластмассы, кирпича, бетона и др. материалов, а также в багаже, ручной клади и под одеждой. При этом электронные объекты обнаруживаются одинаково эффективно как во включенном, так и в выключенном состоянии. Если объект включен, прибор позволяет контролировать на слух режим работы (речь - если объектом является подслушивающее устройство или диктофон, тон таймера - если объектом является взрывное устройство и Т. п.). Конструкция прибора позволяет производить обследование без перемещения приемопередающего блока - перемещается оператором только антенный датчик, на который вынесены все органы управления и индикации. Конструкция антенного датчика позволяет производить поиск в труднодоступных местах.
Принцип работы. Прибор состоит из приемо-передающего блока, блока питания от сети, аккумулятора 12 В и выносного антенного датчика. Датчик создает в контролируемой зоне электромагнитное поле (зондирующий сигнал). При наличии в зоне контроля радиоэлектронного устройства любого назначения в нем происходит преобразование частоты зондирующего сигнала в высшие кратные гармоники с последующим их переизлучением в окружающее пространство. Преобразованный и переизлученный объектом сигнал принимается приемником радиолокатора. Приемник, настроенный на прием 2-ой и З-ей гармоник зондирующего сигнала, анализирует и преобразует эти сигналы для визуальной и звуковой индикации. Анализ уровней 2-ой и З-ей гармоник принимаемого сигнала, наличие регулировок мощности передатчика и чувствительности приемника в радиолокаторе позволяет различать электронные объекты от помеховых контактных объектов и точно определять их местоположение. Информация о факте обнаружения выдается в виде звукового сигнала в головных телефонах, а также в виде световых сигналов на индикаторах уровня красного цвета при обнаружении электронного объекта или на индикаторах зеленого цвета при обнаружении контактного объекта (индикаторы размещены на антенном датчике).
Технические характеристики.
― мощность СВЧ-сигнала на выходном разъеме приёмо-передающего блока - 2 Вт;
― потенциал излучаемого СВЧ-сигнала - 4 Вт;
― частота излучаемого СВЧ-сигнала - 910 МГц;
― частоты приема - 1820 МГц и 2730 МГц;
― чувствительность приемника на обеих частотах - минус 145 дБ/Вт;
― глубина регулировки чувствительности - 45 дБ (в сторону загрубления);
― глубина регулировки мощности - 15 дБ (в сторону уменьшения);
― индикация - звуковая, световая;
― напряжение питания: - 220 В/ 50-60 Гц (40 ВА); ±12В (при токе не более 2 А);
― время непрерывной работы: от сети переменного тока - без ограничений; от аккумулятора - не менее 2 часов;
― максимальная дальность обнаружения радиомикрофонов - 0,4- 6 м.
Условия применения. Температура от минус 15°С до плюс 45°С. Влажность 85 % при 25° С.
Комплект поставки. Прибор и полный комплект принадлежностей размещаются в одном чемодане типа "атташе-кейс" с габаритными размерами 490х370х130 мм. Масса комплекта - 7,5 кг (без аккумулятора). В комплект поставки входят: приемо-передающий блок; антенный датчик; ручка датчика; удлинительная штанга к датчику; блок питания от сети переменного тока напряжением 220 В 50-60 Гц; контрольное устройство; головные телефоны; кабель для соединения антенного датчика с приёмо-передающим блоком; кабель питания; кабель питания от аккумулятора; укладочный чемодан; инструкция по эксплуатации; аккумулятор и зарядное устройство к нему.
Нелинейный локатор «ОБЬ»
Предназначен для обнаружения в строительных конструкциях помещений и предметах их интерьера электронных средств негласного съема информации, взрывных устройств с неконтактными взрывателями и других несанкционированно размещенных устройств, содержащих радиоэлектронные компоненты.
Обнаружение осуществляется путем облучения радиоэлектронных устройств высокочастотным непрерывным излучением и анализа второй гармоники отраженного сигнала. Прибор имеет звуковую индикацию принимаемых сигналов на головные телефоны и визуальную - по стрелочному прибору, может работать в помещениях и в полевых условиях, от сети переменного тока или от аккумуляторных батарей.
Конструктивно выполнен в виде 3 блоков, размещенных в атташе-кейсе стандартного размера.
Технические характеристики:
― частота излучения передатчика - 1000 МГц.;
― частота приемника - 2000 МГц;.
― мощность излучения - 250 мВт;
― чувствительность приемника - 145 дБ/Вт;
― лиапазон регулировки чувствительности – 60 дБ;
― потребляемая мощность - 30 Вт;.
― дальность обнаружения - 0.5-2 м;
― питание - 2 аккумулятора типа 6СГ-1.6 или сеть 220 В;.
― индикация - звуковая, визуальная;
― вес - около 6 кг.
Модификацией прибора является ОБЬ-АЛ, снабженный лазерным целеуказателем для точного и быстрого определения местоположения электронных устройств.
Нелинейный локатор “РОДНИК-2ЗА”
Предназначен для бесконтактного обнаружения включенных и выключенных скрытых закладных радиоэлектронных устройств прослушивания и передачи данных, звукозаписывающих устройств, а также взрывных устройств с электронными взрывателями, управляемых по радиоканалу; различения электронного объекта от помехового контактного объекта; точного определения местоположения обнаруженных устройств.
Технические характеристики:
― вид излучения – непрерывный;
― мощность излучения 3 Вт, регулируемая;
― чувствительность на 2-й гармонике («Родник-2») и на 2-й и З-й гармониках («Родник-23»") -147 дБ Вт;
― глубина регулировки 45 дБ;
― длительность работы от штатного аккумулятора, не менее 2 ч;
― масса рабочего комплекта с аккумулятором 4,9кг;
― в состав комплекта входит приемопередатчик, антенно-индикаторное устройство, сетевой блок питания, аккумуляторная батарея.
Нелинейный локатор «Катран»
Нелинейный локатор «Катран» предназначен для выявления средств несанкционированного получения информации, установленных в строительных конструкциях, предметах мебели и интерьера, находящихся как в активном, так и в выключенном состоянии.
Работа локатора основана на свойстве полупроводниковых элементов излучать вторую и третью гармоники при облучении их зондирующим СВЧ сигналом. «Катран»" обеспечивает обнаружение устройств, содержащих полупроводниковые элементы, и предварительную оценку природы обнаруженного объекта по соотношению уровней переизлучаемых им 2-й и 3-й гармониках (транзисторы, диоды, микросхемы - преобладание 2-й гармоники, коррозийные диоды, окислые плёнки, образованные естественным путём, - 3-й гармоники).
Рис. 7.2. Нелинейный локатор «Катран»
Отличительные особенности:
― автоматическая настройка на частоту (в пределах рабочего диапазона с шагом 0,5 МГц), на 2-й гармонике которой имеет место минимальный уровень помех;
― регулировка мощности излучения в широких пределах и возможность работы вблизи радиоэлектронных устройств;
― антенна с круговой поляризацией;
― минимизированные задний и боковые лепестки;
― использование различных видов модуляции зондирующего сигнала позволяет не только обнаруживать электронные устройства, но и определять их тип при прослушивании;
― наличие встроенного динамика;
― возможность подключения наушников;
― возможность работы от аккумулятора и от сети 220 В (зарядное устройство входит в комплект поставки).
Технические характеристики:
― виды излучаемого сигнала: непрерывное излучение несущей частоты, импульсная модуляция несущей частоты со скважностью 3, fT = 1 кГц, ? = 0,3 мс, - частотная модуляция несущей частоты, FM = 1 кГц;
― частота излучения 890-895 МГц;
― шаг автоматической перестройки рабочей частоты - 0,5 МГц;
― анализируемые гармоники: 2 и 3;
― максимальная мощность излучения 2 Вт
― градации мощности : 80 мВт, 160 мВт, 600 мВт и 2 Вт;
― чувствительность приемника: - 130 дБ;
― индикация звуковая и визуальная (шкальный индикатор);
― питание 12 В (литий-ионный аккумулятор) или от сети 220 В;
― время непрерывной работы 2,5 часа;
― масса (с аккумулятором) 3,1 кг
Прибор нелинейной радиолокации «МАСТЕР»
Назначение. Для бесконтактного обнаружения и определения местоположения скрытых закладных радиоэлектронных устройств подслушивания и передачи данных, звукозаписывающих устройств, а также взрывных устройств с электронными взрывателями и взрывателями, управляемыми по радиоканалу.

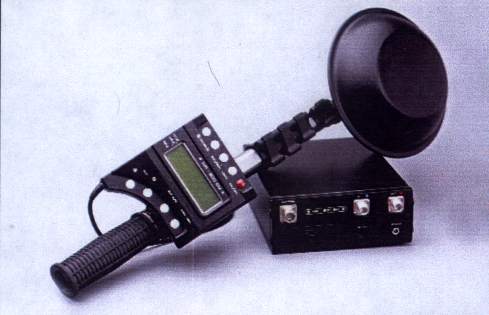

Рис. 7.3. Прибор нелинейной радиолокации «МАСТЕР»
Особенности использования. Обеспечивает обнаружение электронных объектов через преграды из дерева, пластмассы, кирпича, бетона и др. материалов, а также в багаже, ручной клади и под одеждой. При этом объекты обнаруживаются одинаково эффективно как во включенном, так и в выключенном состоянии. Если объект включен, прибор позволяет контролировать на слух режим работы (речь - если объектом является подслушивающее устройство или диктофон, тон таймера - если объектом является взрывное устройство и Т. п.). Позволяет производить обследование помещений при наличии в них электронной аппаратуры - компьютеров, телефонов и Т. п. Конструкция антенного датчика позволяет производить поиск в труднодоступных местах. Прибор и полный комплект принадлежностей размещаются в одном чемодане. Прибор нечувствителен к помехам мобильной телефонной связи.
Принцип работы. Антенный датчик прибора создает в контролируемой зоне электромагнитное поле (зондирующий сигнал). При наличии в зоне контроля радиоэлектронного устройства любого назначения в нем происходит преобразование частоты зондирующего сигнала в высшие кратные гармоники с последующим их переизлучением в окружающее пространство. Вторая гармоника зондирующего сигнала принимается датчиком и регистрируется приемником прибора. Информация о факте обнаружения выдается в виде звукового сигнала в головных телефонах. При этом высота тона сигнала в телефонах зависит от уровня принимаемого сигнала отклика.
Комплект поставки. Прибор и полный комплект принадлежностей размещается в одном чемодане. Масса носимого оператором комплекта - 3 кг. В комплект поставки входят: приемо-передающий блок; антенна; штанга антенны; контрольное устройство; головные телефоны; антенный кабель; зарядное устройство; инструкция по эксплуатации; укладочный чемодан.
Технические характеристики:
― Вид излучения - импульсный или непрерывный;
― мощность СВЧ-сигнала на выходном разъеме приемо-передающего блока 800 мВт;
― потенциал излучаемого СВЧ сигнала - 2 Вт;
― чувствительность приемника : минус 130 дБВт (регулируемая);
― частота излучаемого СВЧ сигнала: fya= 1000±20 МГц (перестраиваемая);
― глубина регулировки чувствительности: 45 дБ (в сторону загрубления);
― индикация звуковая;
― питание: встроенный аккумулятор 12В;
― время непрерывной работы не менее 4 часов (без подзарядки аккумулятора);
― максимальная дальность обнаружения радиомикрофонов: 0,2 - 2 м ( в зависимости от типа устройства и условий его размещения)
Прибор нелинейной радиолокации «МАСТЕР Плюс»
Назначение: Для обнаружения включенных и выключенных скрытых подслушивающих устройств, звукозаписывающих устройств, а также взрывных устройств с электронными взрывателями, управляемыми по радиоканалу; точного определения местоположения обнаруженных радиоустройств; различения электронного объекта от помехового контактного объекта; определения режима работы устройства (включено - выключено).
Рис. 7.4. Прибор нелинейной радиолокации «МАСТЕР Плюс»
Обеспечивает работу в условиях воздействия сильных внешних радиопомех, создаваемых: сотовой связью, телевизионными передатчиками, радиостанциями, радиотелефонами и Т. п. Обнаружение осуществляется путем облучения контролируемой зоны непрерывным или модулируемым зондирующим сигналом с последующим приемом и анализом сигнала отклика одновременно на второй и третьей гармониках облучающего сигнала. Информация о факте обнаружения выдается в виде звукового сигнала в головных телефонах, а также на пульте управления в виде световых сигналов на индикаторах уровня красного цвета при обнаружении электронного объекта или на индикаторах уровня зеленого цвета при обнаружении контактного помехового объекта.
Комплект поставки: приемо-передающий блок; блок питания 220В, 50 Гц; антенна с линейной поляризацией; антенна с круговой поляризацией; штанга антенны; зарядное устройство для заряда аккумуляторов; батарея аккумуляторная; контрольное устройство; головные телефоны; антенный кабель; инструкция по эксплуатации; укладочный чемодан.
Технические характеристики:
― вид излучения импульсный или непрерывный;
― мощность СВЧ-сигнала на выходном разъеме приемо-передающего блока: 2-4 Вт (регулируемая);
― чувствительность принимаемых сигналов на частотах 2-й и 3-й гармоник не хуже минус 145 дБ/Вт (регулируемая);
― частота излучаемого СВЧ сигнала: 980...1020 МГц (перестраиваемая)
― коэффициент усиления антенны с линейной поляризацией: на 1-ой гармонике+3дБ, на 2-ой и 3-ей гармониках +7 дБ;
― коэффициент усиления антенны с круговой поляризацией по линейной компоненте: на 1-й гармонике +3дБ. на 2-й и 3-й гармониках +6 дБ,
― глубина регулировки чувствительности: 45 дБ (в сторону уменьшения);
― глубина регулировки мощности: 20 дБ (в сторону уменьшения);
― питание - встроенный аккумулятор (12В);
― масса носимого оператором при работе комплекта аппаратуры не более 3,5 кг
Малогабаритный локатор нелинейностей «TS-NL1»
Малогабаритный локатор нелинейностей «TS-NL1» является портативным средством радиотехнического контроля, предназначенным для обнаружения электронных устройств, нелегально установленных в контролируемом помещении.
Техническая спецификация. Выполнен в виде моноблока с размерами 190*100*40 мм и весом 700 г. Принцип работы импульсный, с обнаружением и измерением второй и третьей гармоник зондирующего импульса (1 Вт, 870 МГц). Чувствительность приемника-(-100дБм) позволяет обнаруживать типовые объекты поиска в кирпичной кладке на глубине до 1м. (в железобетоне-0,4м). Индикация уровня сигнала аудио-визуальная. Имеется устанавливаемый порог звукового контроля. Вся информация о работе прибора отображается на ЖК дисплее. Визуализация уровня сигнала в цифровом и линейном виде. Линейный индикатор имеет 128 точек
Нелинейный радиолокатор с непрерывным
зондирующим сигналом «NR680»
Основное назначение «NR680» - поиск радиоэлектронных устройств, главным образом в элементах интерьера реального офиса, а также при обследовании легких строительных конструкций. От предыдущих моделей серии NR прибор NR680 унаследовал передовые технические решения, высокую надежность, узконаправленную антенную систему, удобство эксплуатации, прекрасный дизайн. Синтезированный генератор зондирующего сигнала позволяет выбирать свободный от помех участок частотного диапазона.
Технические характеристики:
― мощность излучения: 2 Вт;
― частоты настройки приемника: 1360 МГц, 2040 МГц;
― диапазон перестройки по частоте: 3%;
― чувствительность приемника: 145 дБ/Вт;
― питание комбинированное: от встроенного аккумулятора 6 В, от сети переменного тока 220В;
― штатная упаковка: атташе-кейс.
Нелинейный локатор «NR-900»
Портативный импульсный нелинейный радиолокатор «NR-900» предназначен для поиска и локализации устройств, содержащих полупроводниковые элементы (радиомикрофоны, проводные микрофоны, средства звукозаписи, и Т. п.) как во включенном, так и выключенном состоянии. Изделие состоит из антенной системы и блока приемопередатчика. Приемник настроен на удвоенную частоту сигнала передатчика. При нахождении в зоне главного лепестка диаграммы направленности антенной системы локатора устройства, содержащего полупроводниковые элементы, приемником регистрируется переизлученный сигнал на удвоенной частоте сигнала передатчика. Возможность ступенчатой регулировки усиления приемника позволяет уменьшить зону поиска.
Технические характеристики:
― частота излучаемого сигнала - 900 МГц;
― мощность излучаемого сигнала - не менее 150 Вт;
― частота модуляции - 800 Гц;
― длительность импульса - 2 мкс;
― чувствительность приемного блока (при соотношении S/N=10 дБ) - не хуже -120 дБ;
― динамический диапазон приемника - не менее 25 дБ;
― регулировка усиления приемника - ступенчатая (шаг 10± 2 дБ);
― ширина диаграммы направленности главного лепестка передающей и приемной антенны - не более 40о;
― подавление задних лепестков диаграммы направленности для передающей и приемной антенн - не менее 20 дБ;
― питание локатора - сеть 220 В, 50 Гц;
― масса - 7 кг.
Комплект поставки: блок приемопередатчика, сетевой адаптер, антенная система, головные телефоны, соединительные кабели, укладочный чемодан, имитатор, комплект ЗИП
Портативный нелинейный радиолокатор «NR 900 E»
Портативный импульсный нелинейный локатор «NR 900E» представляет IV поколение локаторов серии «NR 900 E». Сохраняя все достоинства предыдущих версий (высокий энергетический потенциал, остро направленная антенная система, наличие режима огибающей – «20К»), локатор «NR 900 Е» обеспечивает возможность сравнительного анализа сигналов откликов на 2-й и 3-й гармонике зондирующего сигнала. Таким образом в нелинейном локаторе «NR 900 Е» реализован наиболее мощный на сегодняшний день арсенал возможностей для обеспечения эффективных поисковых мероприятий. С эргономической точки зрения «NR 900 E» выгодно отличается высоко интеллектуальной микропроцессорной системой обработки сигналов и управления. Все органы управления и ЖКИ табло отображения информации вы ведены на пульт управления, размещенный на штанге - держателе антенной системы.
Эксплуатационные характеристики:
― дальность обнаружения - 0,5...2 м;
― индикация - звуковая, визуальная на ЖКИ;
― микропроцессорная система управления;
― точность локализации - 0,1 м;
― питание комбинированное - автономное 12 В, сеть 220 В;
― конструктивное исполнение – носимое;
― штатная упаковка комплекта - атташе-кейс;
Основные технические данные:
― частота излучения передатчика - 900 МГц;
― частоты настройки приемника - 1800 МГц и 2700 МГц;
― мощность излучения (импульсная): режим "300" 150 Вт, режим "20К" 25 Вт;
― чувствительность приемника - не хуже минус 115 дБ/Вт;
― динамический диапазон приемника - не менее 25 Дб;
― диапазон регулировки чувствительности - 50 дБ;
― диапазон регулировки мощности - 8 дБ;
― коэффициент усиления антенн - не хуже 8 дБ.
Профессиональный детектор
нелинейных переходов «NR900EM»
Назначение. Обнаружение технических средств имеющих в своем составе электронные схемы, в том числе: радиомикрофоны, микрофонные усилители, диктофоны, приемники дистанционного управления, электронные взрыватели.
Принцип работы. Детекторы нелинейных переходов, нелинейные радиолокаторы, индикаторы полупроводниковых приборов - распространенные названия данного класса приборов. Принцип работы детекторов нелинейных переходов состоит в следующем. Передатчик прибора облучает контролируемую зону. Наличие в зоне контроля объектов с полупроводниковыми элементами обуславливает преобразование частоты сигнала в кратные гармоники с последующим переизлучением в эфир. Одновременный прием второй и третьей гармоник позволяет обнаруживать объекты, содержащие полупроводники искусственного (техногенного) происхождения, а также осуществлять селекцию «ложных»" полупроводников, таких как контакт металл-окисел-металл (например, ржавчина). Не важно, включено или выключено техническое средство, или оно находится в «спящем» режиме, если в его составе есть полупроводники (транзисторы, диоды, микросхемы), оно будет обнаружено. Импульсный зондирующий сигнал NR900EM обеспечивает более высокую по сравнению с аналогами обнаружительную способность при существенном снижении уровня вредного биологического воздействия СВЧ излучения на оператора.
Рис. 7.5. Профессиональный детектор нелинейных переходов «NR900EM»
«NR900EM» имеет следующие достоинства:
― высокий энергетический потенциал;
― высокая производительность поиска;
― отображение режимов работы и результатов поиска по 2 и 3 гармонике на ЖКИ;
― режим выделения огибающей – «20К»;
― возможность работы с дополнительным усилителем мощности;
― безопасность работы оператора.
Технические характеристики:
― импульсный зондирующий сигнал
― чувствительность приемников: -115 дБ/Вт
― питание от аккумулятор 12В, сеть 220В±10%;
― штатная упаковка - атташе-кейс
― дополнительное оборудование: импульсный усилитель мощности Мезон-1 (устанавливается на место штатного аккумулятора), гибкая зондовая антенна Ant-Flex;
― масса прибора 9,5 кг (в штатной упаковке - 4,5 кг).
Детектор нелинейных переходов «NR-µ»
Назначение. Обнаружение технических средств имеющих в своем составе электронные схемы, в том числе: радиомикрофоны; микрофонные усилители; диктофоны; приемники дистанционного управления; электронные взрыватели.
|
Из за большого объема этот материал размещен на нескольких страницах:
1 2 3 4 5 6 7 8 9 10 11 12 13 14 15 16 17 18 19 20 21 22 23 24 25 26 27 28 29 30 31 32 33 34 35 36 37 38 39 |
