Воздушный «Гипертерм» после длительных испытаний был принят Государственной комиссией и Министерством Здравоохранения СССР и рекомендован к серийному освоению. Однако серийного освоения приборов не состоялось. Их было изготовлено всего пять комплектов. Изменения в экономике страны, спад в промышленности, дороговизна комплектующих изделий и изготовления приборов, и также ряд других причин не позволили внедрить «Гипертерму» в медицинскую практику, несмотря на его успешное применение более чем у 100 онкологических больных. Следует отметить, «Гипертерм» разработчиками был запатентован в США, ФРГ, Франции, Италии, Японии и в Канаде.
Охлаждение головы новорожденного с асфиксией. В 1978 году лаборатория медицинской техники разработала аппарат «Краниотерм», предназначенный для охлаждения головы новорожденного с асфиксией. Этой работой было положено начало созданию институтом инкубаторов для выхаживания недоношенных детей.
Электронный радиотермограф. В начале 90-х годов группа инженеров ВНИИРТ приступила к созданию электронного радиотермографа для неинвазивного определения температуры внутренних органов, диагностики онкологических и других заболеваний. Разработка прибора была завершена успешно, опытные образцы приборов прошли медицинскую апробацию в ряде клиник и больниц. Прибор был рекомендован к серийному освоению.
7.5 Научно-исследовательский институт
приборостроения им. Тихомирова
Создание бортовой РЛС для истребителя пятого поколения
Научно-исследовательский институт приборостроения им. Тихомиирова (НИИП) в данный момент является ведущей организацией по созданию БРЛС, которая может быть установлена на истребителе пятого поколения. Однако возникает вопрос: достаточен ли интеллектуальный потенциал НИИП для решения этой задачи. Такую сложнейшую проблему, как создание БРЛС с активной фазированной решеткой и, тем более, многофункциональной системы управления вооружением одному НИИП не решить. Вокруг этой проблемы необходимо собирать и консолидировать все имеющиеся силы в радиолокационной отрасли. Да, НИИП был выбран головным в этом процессе, поскольку он имеет огромный задел в области электронного сканирования, владеет технологией создания многофункциональных и многоцелевых РЛС, базирующихся на принципе электронного сканирования. Но, тем не менее, потенциала НИИП, видимо, не хватит, чтобы самостоятельно осилить эту проблему. Поэтому НИИП кооперируется и с холдинговой компанией «Ленинец», и с корпорацией «Фазотрон-НИИР». Стороны договорились о распределении обязанностей, и по результатам эскизного проектирования, которое в 2004 году должно быть завершено, будут намечены дальнейшие шаги решения этой задачи.
Анализируя наличие интеллектуальной и технологической базы, можно с большой долей оптимизма можно утверждать[80], что в тесной кооперации с ведущими производителями бортовых радиолокационных станций задача создания БРЛС для самолета пятого поколения может быть успешна решена. Уже в 2004 г. планируется создать малогабаритную активную фазированную решетку со всеми необходимыми функциями. Одновременно в тесном сотрудничестве с ГРПЗ ведется подготовка серийного производства. Внедряются современные системы, cals-технологии, закупается необходимое технологическое и измерительное оборудование.
Бортовая РЛС «Барс» для истребителя Су-30МКИ
В рамках заключенных контрактов предусматривалось 3 фазы поставок:
1) испытания для подтверждения характеристик;
2) наращивание характеристик;
3) демонстрация полного соответствия требованиям ТТЗ и контракта.
В настоящее время пройдены первые 2 фазы. До августа 2004 года должны быть закончены летные испытания, подтверждены все характеристики и до конца 2004 г. начнутся поставки самолетов по третьей фазе. Будут дорабатываться и истребители из двух уже находящихся в Индии партий. Индийская сторона дала достаточно высокую оценку локатору НИИП: по их мнению, 70% эффективности этого самолета дает БРЛС. Это очень высокая оценка.
Модернизация индийских самолетов
НИИП предлагает использовать БРЛС «Барс-29» для модернизации существующего парка индийских МиГ-29. В Дели не раз высказывали пожелания не расширять номенклатуру бортового оборудования в ВВС. И поскольку они закупили лицензию на производство аппаратуры, то им хотелось бы иметь унифицированную бортовую радиолокационную станцию. Понятно, что такое решение позволит резко сократить затраты на эксплуатацию, которые, как известно, составляют около 60% расходов.
НИИП выдвинул индийской стороне предложения по унифицированному локатору, который полностью идентичен по базовым блокам и технологиям в вариантах для Су-30 и МиГ-29, он имеет отличия лишь по частотному диапазону и по диаметру антенны. Кроме того, основное преимущество такого предложения состоит в том, что это РЛС с электронным сканированием. А такого варианта Индии конкуренты НИИП предложить не могут.
Россия втянулась в соревнование с США в области активных фазированных антенных решеток. Однако надо учитывать, что основное преимущество электронного сканирования лежит в самой основе этого процесса, а не в способе формирования луча. То есть с помощью пассивных антенн при меньших на порядок затратах можно получить до 80% характеристик, которых можно добиться при создании активной ФАР. При этом с развитием технологий, элементной базы, снижением стоимости - будущее, несомненно, за активными ФАР.
Взаимодействие с ведущими университетами
Новая экономика – это экономика, основанная на знаниях. Поэтому в настоящее время для развития корпораций исключительно важен приток молодых ученых и творчески мыслящих инженеров. Пример этому является многолетнее сотрудничество Научно-исследовательского института приборостроения им. Тихомирова и МГТУ им. Баумана.
Схема взаимодействия института с МГТУ выглядит следующим образом: НИИП набирает группу студентов, интересующихся проблематикой РЛС, они участвуют в договорных работах, пишут курсовые и дипломные работы по радиолокационной тематике. После того, как они поработают в таком режиме 2-3 года, уже можно понять, кто из них к чему более склонен, и отобрать будущих специалистов по конкретным направлениям. По имеющемуся опыту, такая практика эффективна примерно на 70%: из 10 человек 7 остаются работать в НИИП. Поэтому такое взаимодействие научного института и вуза очень полезно.
НИИП передал[81] МГТУ им. Баумана РЛС с фазированной антенной решеткой (ФАР), аналогичную установленным на перехватчиках МиГ-31. Стоимость такой ФАР превышает 1 млн. долларов. 6 апреля 2004 г. состоялось торжественное открытие радиотехнической лаборатории кафедры «Радиолокационные системы и устройства» МГТУ, в которой теперь размещается эта РЛС. Студенты МГТУ теперь будут учиться не на зеркальных решетках, которые имеют историю 50-60 лет. В новой лаборатории им предстоит осваивать технику, может быть, не самую современную, но, по крайней мере, предыдущего поколения. Ведь сегодня электронное сканирование получило уже дальнейшее развитие в виде активных фазированных решеток. США сейчас заняли лидирующие позиции в этой сфере, мы втянулись в конкуренцию с ними. И чтобы не отставать, радиолокационным фирмам необходим приток новых специалистов, образно говоря, - новых «мозгов». Студенты МГТУ, осваивая технологии ФАР, проникаясь самим понятием электронного сканирования, в будущем смогут создать новое поколение локаторов. Однако надо отметить, что и в области пассивных ФАР пока имеется масса задач, которые требуют исследовательских работ, технологических решений. НИИП рассчитывает, что молодые специалисты придут к ним, уже представляя весь комплекс указанных проблем, понимая, какую работу им предстоит выполнять.
7.6. НПО «Ленинец» и завод НПП «Радар ММС»
Одним из ведущих производителей радиолокационной техники является холдинг «Ленинец», специализирующийся на производстве военной техники. Холдинг «Ленинец» специализируется на разработке навигационных комплексов и радаров для самолетов, а также головок самонаведения для ракет различного типа.
Однако в 2001 году из холдинга вышло профильное предприятие – «Радар ММС». Помимо «Радара» в «Ленинец» входят около 70 ориентированных на ВПК предприятий с выручкой до 2 млрд. руб. в год. После эмиссии, одобренной советом директоров «Радара». в конце мая 2001 года, крупнейшим акционером предприятия стал петербургский Промышленно-строительный банк.
В 2000 г. прибыль предприятия составила около 3 млн. долл. На экспорт поставляется около 70% продукции завода, портфель экспортных заказов на 2001 гмлн. долл.
Активная научно-техническая и маркетинговая политика АООТ «НПП «Радар ММС», следование традициям, разумное сочетание работ в интересах военных заказчиков и в рамках конверсии в тесном сотрудничестве с другими научными организациями и предприятиями, создание творческих деловых отношений между работниками, развитие научных школ и школ разработчиков, ставка на молодежь ведут к наращиванию потенциала предприятия, обеспечивая его успешную деятельность как на внутреннем, так и на внешнем рынках.
Акционерное общество открытого типа (ОАО) научно-производственное предприятие (НПП) «Радар ММС» представляет собой самостоятельное научно-производственное предприятие по разработке радиоэлектронных комплексов различного назначения, в том числе для военной и гражданской авиации. «Радар ММС» основано в 1950 г., является ведущей организацией по созданию высокоинформативных многофункциональных малогабаритных транспортных радиоэлектронных комплексов и специализируется на разработке и производстве:
― военной и гражданской авионики;
― специального оборудования с использованием СВЧ и цифровой техники;
― сложного программного обеспечения;
― изделий микроэлектроники собственного производства;
― медицинской техники;
― осуществлении логистической поддержки.
Продукция включает:
― бортовые радиоэлектронные системы для крылатых ракет;
― интегрированные мультисенсорные радиоэлектронные системы;
― двухдиапазонные системы радиолокационного мониторинга;
― авионику для беспилотных летательных аппаратов.
Завод «Радар ММС» производит для военных целей:
― высокоточные наземные и бортовые радиолокационные системы;
― самонаводящиеся головки для ракет.
Основные производимые системы - активные радиолокационные головки самонаведения АРГС-35Э, АРГС-54Э и АРГС-14Э для противокорабельных ракет Х-35Э, 3М-54Э, 3М-54Э-1 и 3М-14Э комплексов «Уран-Э», «Бал-Э», «Клаб-Н», «Клаб-С».
На предприятии выполнен большой цикл радиофизических исследований и на их основе осуществлена разработка бортовой радиолокационной системы «Видимость» с электронным сканированием и высокой разрешающей способностью для контроля посадки самолетов в условиях отсутствия видимости взлетно-посадочной полосы.
В 1950 г. в составе завода п. я. № 000 было организовано опытно-конструкторское бюро ОКБ-275, задачей которого было доведение до серийного производства систем ближней навигации и слепой посадки самолетов, а также монтаж и наладка радиосистем СП-50, «Курс-МП» на гражданских и военных аэродромах СССР и за рубежом. С 1950 по 1970 гг. были смонтированы, построены и введены в эксплуатацию свыше 155 систем слепой посадки. Опыт массовой эксплуатации данных систем позволил осуществить разработку подобных систем нового поколения: «Корректор», «Кросс», «Нефрит», «Нефрит-М», автоматических УКВ радиопеленгаторов различного назначения, РЛС «Раскат» с высокой разрешающей способностью для лоцманской проводки судов в портах со сложной акваторией и большой загрузкой, аппаратуру документирования, контроля и тренажа для автоматизированных систем управления командных пунктов (ДКТ «Протон», «Фаза-13»), автоматизированных пультов контроля бортового оборудования для различных типов летательных аппаратов, а также комплекса контрольно-измерительной аппаратуры «Нефрит» (КИП-ЗГ-4, КПК-5, Рубин-С).
В 1966 г. ОКБ было определено головным предприятием отрасли по автоматизированному контролю бортового оборудования самолетов и выделено в самостоятельную организацию ЛКБ «Зарница», разработавшее автоматизированные системы контроля для 80 самолетов различного типа. В 1972 г. ЛКБ «Зарница» введено в состав Всесоюзного научно-исследовательского института радиоэлектронных систем. В конце 1980-х предприятие приступило к разработке многофункциональных систем наведения, что потребовало создания своей испытательной базы, проектирования и производства микроэлектронных устройств и элементов, организации широкомасштабных научных исследований. Базовым изделием стала радиолокационная когерентная цифровая головка самонаведения АРГС-35 для крылатых ракет. В 1990 было сформировано научно-производственное предприятие «Радар ММС». В 1993 г. НПП «Радар ММС» стало акционерным обществом открытого типа «НПП «Радар ММС».
В настоящее время «НПП «Радар ММС» занимается разработкой и производством интеллектуальных радиоэлектронных комплексов различного назначения. На предприятии обеспечивается полный цикл создания наукоемких радиоэлектронных комплексов - от научных исследований и разработки до производства, испытаний, маркетинга и сбыта. Здесь развернуто собственное полномасштабное производство с использованием новых технологий, в том числе разрабатываемых и отлаживаемых на базе микроэлектроники предприятия. Имеющаяся испытательная база (авиатехника, наземные комплексы, цеха для климатических и механических испытаний) полностью обеспечивают нужды предприятия как при разработке, так и при выпуске оборонной и гражданской техники.
Параметрический ряд многофункциональных малогабаритных систем управления, сформированный на основе радиолокационного комплекса АРГС-35, использовался при оснащении:
― крылатых ракет;
― экранопланов;
― судов на воздушной каверне;
― беспилотных летательных аппаратов.
Экраноплан «Спасатель», открывающий новые возможности по спасению терпящих бедствие на море, был удостоен диплома и серебряной медали на Всемирном салоне изобретений и открытий в Брюсселе в 1993 г.
Электронное картографирование
Разработанный на предприятии и успешно эксплуатируемый комплекс радиоэлектронного оборудования двухчастотной самолетной радиолокационной системы «Айсберг-Разрез» позволяет получить высокоинформативное радиолокационное изображение земной поверхности и подповерхностных структур. Вторичная цифровая обработка радиолокационной информации совместно с навигационной (включая полученную от спутниковой системы) и другой дополнительной информацией обеспечивает:
― точную географическую привязку радиолокационного изображения;
― использование технологии электронных карт;
― точное обеспечение прокладки маршрутов самолетовождения при выполнении различных видов радиолокационной съемки на больших площадях.
Самолет-лаборатория
для радиолокационного мониторинга
Этим комплексом оборудован находящийся в распоряжении предприятия самолет-лаборатория. В ходе его эксплуатации были выполнены работы в интересах Морского флота, Пограничных войск и Министерства по чрезвычайным ситуациям: наблюдались подповерхностные объекты и осуществлялся мониторинг ледовой, водной и земной поверхности. В частности, был оценен размер экологического бедствия при аварии на Усинском нефтепромысле республики Коми в ноябре 1994 г.
Контроль посадки самолетов
в условиях отсутствия видимости
На предприятии выполнен большой цикл радиофизических исследований и на их основе осуществлена разработка бортовой радиолокационной системы «Видимость» с электронным сканированием и высокой разрешающей способностью для контроля посадки самолетов в условиях отсутствия видимости взлетно-посадочной полосы. Эта система предназначена для работы в условиях любой категории ИКАО и обеспечивает индикацию на лобовом стекле, а также контроль посадочной траектории при отказе наземных инструментальных посадочных систем. В рамках вводимой сейчас в гражданской авиации концепции CNS/ATM система «Видимость» позволяет сформировать четырехмерный туннель навигационных параметров для самых ответственных участков полета - захода на посадку и посадки, причем при любой категорийности.
Средства мультимедиа
Серьезное внимание уделяется работам по конверсии, связанных с созданием средств мультимедиа, для чего на предприятии сформирована студия компьютерной графики, оснащенная современным оборудованием, видеозаписывающей аппаратуры и др. Это позволило выпустить на рынок ряд информационных продуктов: «Русский музей» (Золотой диплом на Международной компьютерной выставке, СПб., 1991), «Художественные музеи России» (диплом Международного салона новых средств массовой информации «Milia-95», Канны, Франция), «Прогулка по Санкт-Петербургу», «Орнаменты всех времен и народов».
Медицинская техника
В 1990 г. в «Радар ММС» было создано подразделение для разработки и создания специализированных комплексов медицинской аппаратуры, специального медицинского оборудования для служб экстренной медицинской помощи, неонатальной медицины. Были построены два специализированных производственных модуля для серийного оборудования автомобилей скорой и реанимационной медицинской помощи.
Кадровая и корпоративная политика
В «Радар ММС» в настоящее время работает свыше 1000 человек, большинство из которых являются высококвалифицированными специалистами. Функционирует ряд влиятельных школ ученых и разработчиков, продолжающих традиции, заложенные их основателями. В структуре два филиала профилирующих кафедр СПГТУ. Тесные связи установлены с Академией гражданской авиации через кафедру радиоэлектронных систем, где НПП открыло свою научно-исследовательскую лабораторию. Ежегодно разработчики и ученые предприятия публикуют монографии, десятки статей, участвуют в международных конференциях, выставках и салонах.
Открытое акционерное общество «Научно-производственное предприятие «Радар ММС» учреждено решением Комитета по управлению городским имуществом мэрии Санкт-Петербурга (Свидетельство о регистрации № 000 от 14.10.93 г., выданное Регистрационной палатой Мэрии Санкт-Петербурга) путем реорганизации государственного “Научно-производственного предприятия «Радар ММС» в соответствии с Законом Российской Федерации «О приватизации государственных и муниципальных предприятий в Российской Федерации», Государственной программой приватизации государственных и муниципальных предприятий в Российской Федерации, Указом Президента Российской Федерации «Об организационных мерах по преобразованию государственных предприятий, добровольных объединений государственных предприятий в акционерные общества» N 721 от 01.07.92, другими законодательными актами Российской Федерации, и имело при создании наименование: Акционерное общество открытого типа «Радар ММС». Общество является правопреемником прав и обязанностей государственного предприятия «Научно-производственное предприятие «Радар ММС» в пределах, определенных в Плане приватизации от 4 октября 1993г. Государственное предприятие «Научно-производственное предприятие «Радар ММС» было основано согласно приказу Минрадиопрома СССР от 20.07.90 г. N 680.
Устав «Радар ММС» (в новой редакции) был утвержден Решением годового общего собрания акционеров (протокол №1 от 01.01.01 г.). В уставе предметом деятельности общества декларировалось осуществление следующих видов деятельности:
― создание научно-технической продукции, включающей в себя научно-исследовательские, проектные, конструкторские, технологические работы и услуги;
― разработка, производство и ремонт радиолокационных станций и электронных систем для военной, гражданской, сельскохозяйственной и санитарной авиации, поисково-спасательной службы, ледовой разведки и контроля за экологической обстановкой, поиска полезных ископаемых, систем специального назначения, а также радиоэлектронных систем для всех видов морских и речных судов, продукции военно-технического назначения по профилю предприятия;
― проектирование, изготовление и ремонт элементов и систем на основе микро и оптоэлектроники;
― проектирование, изготовление и ремонт медицинской и вычислительной техники, технических средств спасения людей;
― выпуск товаров народного потребления;
― оказание торгово-промышленных услуг предприятиям, организациям, зарубежным фирмам и физическим лицам с целью обеспечения распространения достижений отечественной науки и техники и удовлетворения потребительского спроса;
― проектирование и организация промышленного, жилищного и культурно-бытового строительства, производство строительных и иных материалов;
― проведение летных испытаний специальной техники, установленной на воздушных судах, транспортных и пассажирских авиационных перевозок;
― разработка, производство, ремонт и продажа аварийно-спасательных, патрульных, медицинских и других специальных автотранспортных средств;
― осуществление рекламной, информационной, представительской, торговой и посреднической деятельности;
― проведение мероприятий по мобилизационной подготовке и гражданской обороне в соответствии с законодательством Российской Федерации;
― выполнение работ, связанных с использованием сведений, составляющих государственную тайну, создание средств защиты информации и оказания услуг по защите государственной тайны;
― подготовка научных и научно-педагогических кадров;
― сдача в аренду помещений, зданий и сооружений, а также другие виды деятельности, не запрещенные действующим законодательством.
Принимая во внимание наличие балансового убытка, собрание акционеров 24 мая 2004 года приняло[82] решение не выплачивать дивиденды за 2003 г. по всем видам акций.
7.7. Институт радиофизики
и электроники им Усикова
Области фундаментальных исследований
Институт радиофизики и электроники им. Усикова (г. Харьков), созданный в 1955 г., проводит[83] фундаментальные научные исследования в областях:
― радиофизика и электроника миллиметрового и субмиллиметрового диапазонов волн;
― радиофизика твердого тела и биообъектов;
― распространение радиоволн в природной среде Земли в широком диапазоне частот;
― радиофизические методы дистанционной диагностики природной среды Земли с аэрокосмических носителей;
― радиофизика и электроника миллиметрового и субмиллиметрового диапазонов;
― радиофизика твердых тел и биообъектов;
― распространение радиоволн в природной среде.
Сверхширокополосные сигналы.
Радиолокационные системы, разработанные в институте, построены на основе использования принципиально новых сигналов – сверхширокополосных и шумовых для:
― подповерхностного зондирования (поиск подземных коммуникаций, полостей, разливов нефтепродуктов, подкопов);
― всепогодного мониторинга состояния зданий и инженерных сооружений;
― предотвращения столкновений движущихся объектов.
Радиолокационные системы и приборы
К наиболее важные разработкам института относятся радиолокационные системы и приборы для:
― контроля территорий аэропортов и обеспечения диспетчерских служб в режиме текущего времени информацией о перемещении самолетов по аэродрому, появлении опасных объектов;
― контроля перемещения отдельных транспортных средств и транспортных потоков в пограничных районах;
― охраны периметра любых территорий в любых погодных условиях;
― навигационного обеспечения в любых погодных условиях и времени суток судоходства в акваториях портов, прибрежных водах, реках;
― обнаружения замаскированных предметов на теле человека;
― поиска живых людей под завалами;
― медицины (электрофизиотерапия, хирургия сапфировым скальпелем с лазерным подсвечиванием).
Аэрокосмический радиолокационный мониторинг
В институте разработана методика радиолокационного мониторинга с аэрокосмических носителей для прогнозирования и контроля:
― наводнений, паводков, осадков на больших территориях;
― развития растительности, лесных массивов;
― эрозионных процессов;
― чистоты водных поверхностей и зоны их загрязнения поверхностно-активными веществами;
― развития чрезвычайных ситуаций.
7.8. «НПО машиностроения»
«НПО машиностроения» является одним из крупнейших и уникальных ракетно-космических предприятий России, реализовавших более 50 масштабных проектов, в том числе три национальные программы:
1) вооружение Военно-Морского флота комплексами противокорабельных крылатых ракет;
2) оснащение стратегических ядерных сил комплексами межконтинентальных баллистических ракет;
3) создание ракет-носителей создание космических спутников военного и научного назначения («Протон», «Полет»), пилотируемых («Салют-2, -3, -5») и автоматических («Космос-1870», «Алмаз») орбитальных станций.
Основные разработки НПО машиностроения в настоящее время:
― комплексы с сверхзвуковой противокорабельной ракетой «Яхонт»;
― космическая система дистанционного зондирования Земли на базе малого космического аппарата «Кондор-Э»;
― геостационарный спутник связи «Руслан-ММ»;
― ракета-носитель «Стрела» на базе МБР SS-19.
В области наукоемкой гражданской продукции основные направления - информационные технологии, изделия альтернативной энергетики.
История использования космических радиолокационных данных высокого разрешения в России берет свое начало с разработанной в » автоматической орбитальной станции «Алмаз-Т». Система «Алмаз-Т» была предназначена для проведения комплексного всепогодного круглосуточного наблюдения за поверхностью Земли и мирового океана. Две автоматические станции этой серии ИСЗ «Космос 1870»(гг.) и КА «Алмаз-1»( гг.) успешно функционировали на орбите.
Космический аппарат радиолокационного зондирования Земли «Алмаз-1»
Характерные особенности и возможности радиолокационной аппаратуры космического аппарат «Алмаз-1» позволили использовать радиолокационные данные в самых широких областях науки, экономики и международного сотрудничества.
― высота орбиты 300-370 км;
― наклонение – 72,6 градуса;
― аппаратура - радиолокационная система с синтезированной апертурой;
― длина волны - 9,6 см (S-диапазон);
― пространственное разрешение - 10 м
― горизонтальная поляризация.
Система всепогодного круглосуточного дистанционного
зондирования Земли с высоким разрешением
на базе малого космического аппарата
«НПО машиностроения» разработало перспективную систему радиолокационного мониторинга высокого разрешения, основные элементы и характеристики которой мы сейчас рассмотрим.
Космический сегмент представляет собой малый космический аппарат (МКА) с радиолокатором с синтезированной апертурой
Наземный сегмент включает в себя:
― центр управления полетом, осуществляющий командное обеспечение, обработку телеметрии, баллистическое и навигационное обеспечение, планирование съемок;
― центр приема и обработки данных, осуществляющий прием данных, архивирование данных, контроль качества, передачу данных в центр обработки, обработку радиолокационной информации, геокодирование и ортокоррекция, создание цифровых моделей рельефа, тематическую обработку;
― центр работы с потребителями, обеспечивающий прием заказов на выполнение съемок заданных территорий, планирование работ по дистанционному зондированию Земли, прием и обработку заказов на готовую продукцию, координацию прохождения заявок, доставку готовой продукции, информационную и техническую поддержку потребителей, консультации и обучение специалистов.
Характеристики космической системы (КС)
― высота - 500 км;
― наклонение орбиты - 980;
― частотный диапазон системы передачи данных - 8.1 ГГц;
― передача информации на ППИ (в зоне видимости или запись на борту с передачей по радиолинии) со скоростью до 244 Мб/с;
― средняя периодичность обзора – 8,8 часов (для широты точки наблюдения 70°)
― 2 режима съемки (детальный и обзорный);
― пространственное разрешение - 2-30 м;
― ширина полосы захвата - 14-170 км;
― ширина полосы обзора - 2 ´ 500 км;
― поляризация сигнала (излучение/прием) - Г/Г и В/В
Детальный режим имеет следующие характеристики:
― пространственное разрешение - 2-3 м;
― ширина полосы захвата - 14-22 км;
― ширина полосы обзора - 2 ´ 500 км
― поляризация сигнала (излучение/прием) - Г/ Г и В/ В.
Рис. 7.14. Детальный режим съемки космической системы круглосуточного
дистанционного зондирования Земли
Обзорный режим имеет следующие характеристики:
― пространственное разрешение - 5-20 м;
― ширина полосы захвата - 20-170 км;
― ширина полосы обзора - 2 ´ 500 км.
― поляризация сигнала (излучение/прием) - В/ В.

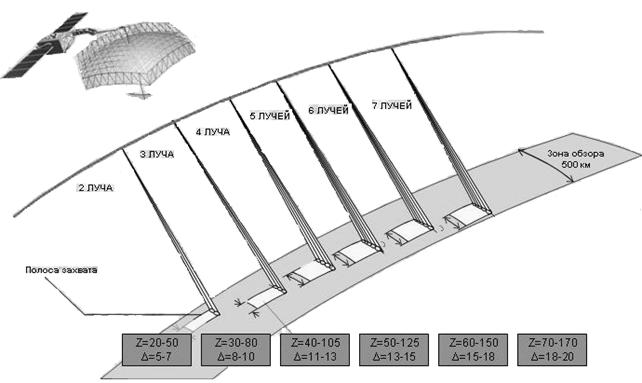

Рис. 7.15. Обзорный режим съемки космической системы круглосуточного
дистанционного зондирования Земли
Финансовые аспекты эксплуатации космической системы
Финансирование осуществляется из двух источников (госбюджет и средства ») согласно:
― Соглашения о долевом участии Генерального заказчика космической системы и »;
― Соглашения о порядке коммерческой реализации информации от космической системы на внутреннем и внешнем рынке.
Затратную часть проекта составляют расходы на эксплуатацию КС и на обеспечение работы базовых организаций (корпоративных пользователей). Доходную часть проекта (возврат вложенных средств) образуют доходы от реализации радиолокационной информации коммерческим потребителям, которые получают первичные данные от КС либо конечный продукт от базовых организаций (корпоративных пользователей), осуществляющих целенаправленную обработку данных КС.
Рассмотрим, как осуществляется взаимодействие между » и базовыми организациями (корпоративными пользователями) в целях коммерческой реализации продукции.
Функции »:
― прием радиоголограмм;
― первичная обработка радиолокационной информации (РЛИ);
― распространение данных корпоративным потребителям.
Корпоративные пользователи осуществляют:
― использование РЛИ;
― тематическую обработку РЛИ;
― создание конечных продуктов на базе РЛИ;
― распространение продуктов конечным потребителям.
Потребителями являются обработанной РЛИ являются фирмы в следующих сферах: геология, картография, лесное хозяйство, рыбное хозяйство, сельское хозяйство, контроль природопользования, мониторинг и прогнозирование чрезвычайных ситуаций, вводное хозяйство, ледовая разведка, телекоммуникации и ЛЭП, землеустройство, дорожно-строительное планирование.
На этапе пилотного проекта основными направлениями взаимодействия между » и базовыми организациями (корпоративными пользователями) являются:
― разработка частных программ летно-конструкторских испытаний;
― разработка технологии обработки РЛИ в целях тематического использования конечным потребителем;
― отработка технологии доставки информации потребителям.
Пилотный проект по разработке методов обработки и доставки информации потребителям включает в себя:
― проведение наземных подспутниковых экспериментов;
― разработку программно - математического обеспечения;
― разработку методов доставки информации
При этом потоки информации циркулируют следующим образом. МКА передает данные на Пункт прием информации, который транслирует их в » для предварительной обработки РЛИ. Корпоративный пользователь, получая данные от », осуществляет специализированную обработку РЛИ, моделирование задач потребителей, отработку технологий доставки информации потребителю по каналам связи (спутниковые каналы связи, интернет, наземные каналы экспресс-доставки).
Соглашения о сотрудничестве. В настоящее время » уже заключило соглашения о сотрудничестве в целях обеспечения эффективного использования радиолокационной информации с рядом ведомств: РОСГИДРОМЕТ (ААНИИ), РОСКАРТОГРАФИЯ (ГЦ «Природа», Госгисцентр), РОСЗЕМКАДАСТР (ВИСХАГИ), ГОСКОМРЫБОЛОВСТВО (ВНИЭРХ), Министерство природных ресурсов РФ ((НИИКАМ), РАН (ИКИ РАН).
Программное обеспечение
для обработки радиолокационных данных
Программное обеспечение для обработки радиолокационных данных обеспечивает решение следующих задач:
― синтез изображений из радиолокационных голограмм любых коммерчески доступных космических данных (ERS, Radar sat, «Алмаз-1» и др.);
― подавление спекл-шума;
― выделение контуров
|
