Радиолокационный мониторинг (стр. 17 )

Принцип работы. Детекторы нелинейных переходов, нелинейные радиолокаторы, индикаторы полупроводниковых приборов - распространенные названия данного класса приборов. Принцип работы детекторов нелинейных переходов состоит в следующем. Передатчик прибора облучает контролируемую зону. Наличие в зоне контроля объектов с полупроводниковыми элементами, обуславливает преобразование частоты сигнала в кратные гармоники с последующим переизлучением в эфир. Одновременный прием второй и третьей гармоник позволяет обнаруживать объекты, содержащие полупроводники искусственного (техногенного) происхождения, а также осуществлять селекцию «ложных» полупроводников, таких как контакт металл-окисел-металл (например, ржавчина). Не важно, включено или выключено техническое средство, или оно находится в «спящем» режиме, если в его составе есть полупроводники (транзисторы, диоды, микросхемы), оно будет обнаружено.

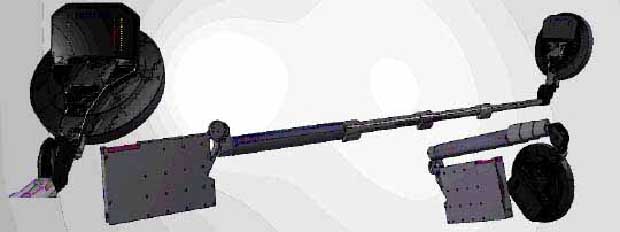

Рис. 7.6. Детектор нелинейных переходов «NR-µ»

«NR-µ» является модификацией серии изделий «NR» и имеет следующие достоинства:

―  компактная конструкция;

―  возможность частотной отстройки от внешних помех;

―  удобное управление и яркий дисплей;

―  цифровая обработка сигнала;

―  возможность увеличения мощности зондирующего сигнала в 50-100 раз.

Технические характеристики.

―  перестройка частоты: ±12МГц;

―  вид зондирующего сигнала - импульсный/непрерывный;

―  чувствительность приемников; -150 дБ/Вт;

―  питание - аккумулятор, 6 В;

―  дополнительное оборудование: импульсный усилитель мощности Мезон-2 (размещается внутри антенной системы);

―  масса прибора 2,8 кг;

―  масса в штатной упаковке 6,3 кг

Нелинейный локатор «Циклон-М1А»

Малогабаритный нелинейный локатор для оперативно-поисковой работы. Предназначен для поиска скрытых в помещениях и автомобилях различных радиоэлектронных устройств съема информации. Обнаруживает любые магнитофоны, диктофоны и подслушивающие устройства как в ручной клади, так и под одеждой. В полевых условиях дальность обнаружения электронных устройств - до 10 м. Позволяет обнаруживать взрывные устройства с электронным управлением подрывом, управляемые как по радиоканалу, так и с помощью внутреннего электронного таймера. При досмотре корреспонденции позволяет производить идентификацию по признаку – «электронное устройство». Не реагирует на металл! Обнаруживает подслушивающие устройства в железобетонных стенах толщиной 50 см, в кирпичных и деревянных стенах 70 см, в книжных шкафах без выемки книг, в столах и ящиках столов, под всеми видами полов;

Малый вес - 1,2 кг и наличие автономного питания 12 В позволяет оператору работать длительное время в любых условиях. По массо-габаритам и ТТХ не имеет аналогов.

Рис. 7.7. Нелинейный локатор «Циклон-М1А»

Основные параметры.

―  импульсный режим излучения;

―  мощность излучения 250 Вт;

―  чувствительность приемника: минус 115 Дб/Вт;

―  глубина регулировки чувствительности - плавная, 60 Дб;

―  тоность обнаружения объектов: 1 см

―  питание 220В/=12В;

―  потребляемая мощность при Uпит. = 12В равна 1,5 Вт;

―  масса в упаковке (в кейсе) 4,5 кг.

Нелинейный локатор «ЦИКЛОН – РАМКА»

Комплекс может применяться как в системах ограничения доступа, так и для оперативной работы по досмотру помещений для выявления несанкционированно установленных подслушивающих устройств.

Рис. 7.8. Нелинейный локатор «ЦИКЛОН – РАМКА»

При работе в системе контроля доступа обнаруживает любые вносимые радиоэлектронные изделия, в том числе магнитофоны, диктофоны и подслушивающие устройства как во включенном, так и выключенном состояниях. Зона контроля: по высоте - 2,2 м, по длине - 1,5 м, по ширине - 1,5 м. Обнаруживает устройства как в ручной клади, так и под одеждой. Может устанавливаться в дверной проем кабинета руководителя, что позволяет контролировать наличие радиоэлектронных устройств у посетителей. Применяется на ряде заводов, а также в банках. В режиме досмотра помещений позволяет обнаруживать подслушивающие устройства (“жучки”):

―  в железобетонных стенах толщиной до 50 см;

―  в кирпичных и деревянных стенах до 70 см;

―  в книжных шкафах без выемкм книг;

―  в ручной клади и под одеждой.

Имеется два датчика и выносной пульт управления.

Комплекс не имеет аналогов в мировой практике обеспечения безопасности.

Основные параметры.

―  импульсный режим излучения;

―  мощность излучения: 250 Вт;

―  чувствительность приемника 115 дБ(Вт);

―  глубина регулировки чувствительнсти плавная: минус 60 дБ;

―  питание 220 В/50 Гц/=12В;

―  габариты - портфель “дипломат” 49х39х9 см;

―  масса в упаковке 6 кг.

Нелинейный радиолокатор “Обь-АЛ”

Нелинейные локаторы этого типа предназначены для обнаружения взрывных устройств и других несанкционированно размещенных устройств с электронными элементами - радиозакладок, в том числе “молчащих” (то есть находящихся в выключенном состоянии), акустических зондов и Т. п. Могут работать в помещениях и в полевых условиях от сети переменного тока 220 В 50 Гц или от аккумуляторных батарей (входят в комплект прибора).

Рис. 7.9. Нелинейный радиолокатор “Обь-АЛ”

Конструктивно выполнены в виде трех небольших блоков, размещенных в атташе - кейсе стандартного размера.

Приборы серии АЛ отличаются наличием лазерного целеуказателя, встроенного в антенну прибора и совмещенного с его осью. Это позволяет наиболее точно определить местоположение несанкционированно размещенного электронного устройства, например, радиовзрывателя или электронного таймера в общем объеме взрывного устройства, замаскированной радиозакладки (микрофона) и повысить темп поиска.

Технические характеристики:

―  частота излучения передатчика - 1000 МГц;

―  мощность излучения передатчика 350 мВт;

―  частота настройки приемника 2000 МГц;

―  чувствительность приемника – 145 дБВт;

―  звуковая, визуальная индикация;

―  дальность обнаружения до 5 м;

―  4 часа - время непрерывной работы;

Прибор разработан и производится на основе новейших достижений российской оборонной промышленности. Он прост и надежен в работе.

Стационарный нелинейный радиолокатор «Обь-2С»

Назначение. Стационарный нелинейный радиолокатор «Обь-2С» предназначен для регистрации факта проноса через контролируемую зону (в проходных предприятий, банках, аэропортах и т. д.) устройств, содержащих радиоэлектронные компоненты, в том числе радиомикрофонов, магнитофонов, приемников, передатчиков, взрывных устройств с электронными взрывателями, управляемыми по радиоканалу и т. д. Вероятность обнаружения зависит от степени экранировки устройств. Радиолокатор позволяет определить сторону расположения устройств на теле или в руках человека.

Особенности применения. При установке радиолокатора требуется исключить влияние близко расположенных электронных устройств на работу радиолокатора, путем их удаления из зоны чувствительности радиолокатора.

Комплект поставки: стойка стационарного нелинейного радиолокатора (2 шт.), нелинейная РЛС «Обь-1» (2 шт.), сетевой источник питания (2 шт.), проводной пульт индикации (1 шт.), приемник беспроводной индикации (1 шт.), имитатор (1шт), световой датчик (1 шт.).

Условия применения. Режим и условия эксплуатации по ГОСТ 20.39.304-73 в рабочем диапазоне температур от + 5 С до +50 С и относительной влажности воздуха до 98% при температуре + 35 С.

Требования по технике безопасности. Плотность потока энергии, создаваемого каждой передающей антенной в главном лепестке диаграммы направленности (при подводимой к ней СВЧ мощности 80 мВт), составляет на расстоянии 0,1 м примерно 5 мкВт/см. Плотность потока энергии в заднем лепестка диаграммы направленности примерно в 20 раз меньше. В соответствии с нормами при плотности потока энергии СВЧ сигнала < 25мкВт/см допускается продолжительность работы до 8 часов. Следовательно, нахождение человека в контролируемой зоне безопасно.

Устройство. Стационарный нелинейный радиолокатор «Обь-2С» состоит из двух независимых стоек, образующих между собой зону контроля. В каждой из стоек имеется приемо-передающий блок, блок питания, радиопередатчик информации, антенная система, состоящая из двух частотных разветвителей, четырех передающих и четырех приемных антенн. На каждой стойке смонтирован съемный пульт световой и звуковой индикации. С помощью радиопередатчика звуковая индикация осуществляется также на приемнике, удаленном от стоек на расстояние до 20 метров. Радиолокатор каждой стойки реагирует на электронное устройство, расположенное на ближайшей к нему стороне, проходящего через контролируемую зону человека. Тревожный сигнал на выносном приемнике имеет разное звучание в зависимости от того, с какой стойки он получен. Радиолокатор производит обнаружение электронных устройств по изменению формируемого радиолокатором ноля. При наличии в зоне контроля электронного устройства происходит преобразование частоты зондирующего сигнала в высшие кратные гармоники с последующим их переизлучением в окружающее пространство. Преобразованный и переизлученный объектом сигнал принимается приемником радиолокатора. Приемник настроен на прием 2-й гармоники зондирующего сигнала, анализирует и преобразует этот сигнал для визуальной и звуковой индикации.

Технические характеристики:

―  частота излучения передатчиков 1-ой и 2-ой стоек: 1000 МГц;

―  частота настройки приемников 1-ой и 2-ой стоек: 2000 МГц;

―  мощность излучения на входе каждой из передающих антенн: 80 мВт;

―  чувствительность приемного тракта по антенному входу каждой из приемных антенн: -138 дБ/Вт;

―  диапазон регулировки чувствительности: 60 Дб;

―  частота излучения передатчика информацию: 315 МГц;

―  область регулировки светового датчика: 1,8…2 м;

―  индикация: звуковая, визуальная, звуковая по радиоканалу с отличительными признаками по каждой стойке;

―  питание: 220 В, 50 Гц (20 Вт ´ 2);

―  время непрерывной работы: без ограничений;

―  расстояние между стойками: 80 см и более;

―  размеры стойки: 1470х260х210 мм (основание - 215х415 мм);

―  масса стойки: 20 кг

Проверка функционирования аппаратуры производится по спец. имитатору. В качестве имитатора может также быть использован любой бытовой малогабаритный магнитофон или плеер.

Нелинейный локатор «ЛЮКС-3М»

Нелинейный локатор «ЛЮКС-3М» - это:

―  оригинальные конструктивные решения: передатчик приемник и блок управления размещены в ручке-штанге;

―  легкий и компактный;

―  высокая избирательность и очень низкий уровень собственных шумов приемников позволяют оператору эффективней использовать режим 20 К;

―  хороший дизайн и энергонометрические характеристики;

―  отсутствие внешних ВЧ соединительных кабелей и разъемов – источника помех и ложных откликов.

Технические характеристики прибора:

―  частота передатчика - 900 МГц;

―  частота приемников - 1800 и 2700 МГц;

Рис. 7.10. Нелинейный локатор «ЛЮКС-3М»

―  вид излучения – импульсный;

―  импульсная мощность: максимальная 20 Вт, минимальная 2,0 Вт;

―  средняя излучаемая мощность – 0,2 Вт;

―  чувствительность приемника – минус 133 дБ/Вт;

―  питание – 7,2 В;

―  индикация – светодиоды;

―  масса комплекта – 1,1 кг.

Нелинейный локатор «ОРИОН» (NJE-4000)

Локатор нелинейностей «Орион» с анализом 2-ой и 3-й гармоник предназначен для обнаружения активных и пассивных скрытых полупроводниковых устройств. «Орион» объединил в себе самые последние достижения в области разработки приборов данного класса и является идеальным средством обнаружения скрытых диктофонов, камер, «жучков» с дистанционным управлением.

Рис. 7.11. Нелинейный локатор «ОРИОН» (NJE-4000)

Технические характеристики. Анализ 2-ой и 3-й гармоник по специальным алгоритмам, позволяющим минимизировать ложные срабатывания и прослушивать каждую гармонику. Изменяемая автоматически или вручную мощность излучения (от 10 мВт до 1 Вт). Высокая стабильность и быстрый автоматический поиск “свободной” рабочей частоты в диапазоне от 800 МГц до 1000 МГц. Круговая поляризация антенны, уменьшающая вероятность пропуска. Единая конструкция, включающая трансивер, выдвижную штангу, антенну и дисплей. Вес не превышающий 1,8 кг. Компактная укладка в специальном чемодане. Отсутствие соединительных проводов в конструкции. Две стандартные батареи, используемые для питания обычных видеокамер, и внешнее зарядное устройство обеспечивают 1 час работы прибора при максимальной мощности. Беспроводные инфракрасные наушники для прослушивания сигналов.

Поисковый комплект инструментов содержит оборудование для физического подтверждения наличия устройств негласного съема информации. Комплект поставляется с локатором и идеально подходит для их совместной работы. Комплект инструментов включает:

―  дрель со встроенным фонарем для поиска "жучков" внутри стен, мебели и Т. д.;

―  металл-детектор для неразрушающего поиска;

―  молоток для простукивания места обнаружения полупроводника;

―  многофункциональная отвертка. Может работать вместе с дрелью;

―  дополнительное оборудование: пассатижи, кусачки, ремень, досмотровые зеркала, фонарь, сверла.

Особенности «ОРИОНА». Минимальное время подготовки к эксплуатации, отсутствие соединительных кабелей и объемных трансиверов. Малый вес, эргономичный дизайн для облегчения эксплуатации. Высокая излучаемая мощность для быстрого поиска на больших площадях. Круговая поляризация антенны сокращает время поиска и увеличивает его достоверность. Анализ 2-й и 3-й гармоник по алгоритмам, уменьшающим ложные срабатывания. Стандартные батареи с большим сроком службы и возможностью быстрой зарядки. Беспроводные наушники и графический дисплей для контроля звуковой и визуальной информации.

Нелинейный локатор «ОНЕГА-2»

Нелинейный локатор «ОНЕГА-2» предназначен для обнаружения устройств, содержащих полупроводниковые компоненты как во включенном, так и в выключенном состоянии. Локатор обеспечивает обнаружение подобных устройств через преграды из дерева, кирпича, пластмассы, бетона и других материалов.

Технические характеристики:

―  режим работы передатчика – импульсный;

―  рабочая частота передатчика - 900 МГц;

―  высшая частота настройки приемника - 1800 МГц;

―  максимальная выходная мощность передатчика - 100 Вт;

―  чувствительность приемника - 1 мкВ;

―  индикация нелинейности - световая и звуковая;

―  коэффициент усиления приемной антенны - 5 дБ.

―  диаграмма направленности: излучающей антенны - 90о, приемной антенны - 90о.

Соотношение мощности заднего и переднего лепестка антенны -14 дБ.

Комплект поставки: блок приемо-передающий, антенная система, зарядное устройство, ВЧ кабели, зарядные кабели, телефоны головные, аккумулятор имитатор.

Портативный нелинейный локатор «ОНЕГА-3»

Нелинейный локатор «ОНЕГА-3» предназначен для обнаружения устройств, содержащих полупроводниковые компоненты как во включенном, так и в выключенном состоянии. Локатор обеспечивает обнаружение подобных устройств через преграды из дерева, кирпича, пластмассы, бетона и других материалов.

Прием откликов от объектов на второй и третьей гармониках излучаемого сигнала на два независимых приемника позволяет с высокой степенью достоверности отличать электронные объекты от помеховых контактных объектов.

Технические характеристики:

―  режим работы – импульсный;

―  рабочая частота - 910 МГц;

―  длительность импульса - 5 мкс;

―  частота следования импульсов - 400 Гц;

―  импульсная излучаемая мощность - не менее 100 Вт;

―  средняя излучаемая мощность - не более 240 мВт;

―  питание. аккумулятор - 12 В, 1.2 А. ч;

―  потребляемая мощность - не более 3 Вт;

―  время непрерывной работы - не менее 4 ч;

―  общая масса прибора - не более 3 кг.

Приемник. Реальная чувствительность при соотношении S/N=6 дБ и при выходном напряжении 0.1В не хуже - 120 дБ. Диапазон регулировки усиления приемника - 35 дБ (шаг 5дБ)

Антенная система. Рабочие частоты - 910, 1820, 2730 МГц. Обобщенная ширина диаграммы направленности 0.5 Рмах) - не более 90о. Длина кабеля - 1.5 м

Комплект поставки: блок приемо-передающий, антенная система, зарядное устройство, ВЧ кабели, зарядные кабели, телефоны головные, аккумулятор, имитатор.

Нелинейный локатор «ОКТАВА-М»

Нелинейный локатор «ОКТАВА-М» предназначен для обнаружения устройств, содержащих полупроводниковые компоненты как во включенном, так и в выключенном состоянии. Локатор обеспечивает обнаружение подобных устройств через преграды из дерева, кирпича, пластмассы, бетона и других материалов.

Технические характеристики:

―  режим работы передатчика – импульсный;

―  рабочая частота передатчика - 890 МГц;

―  длительность радиоимпульса - не более 4 мкС;

―  частота следования импульсов - 400 Гц;

Рис. 7.12. Портативный нелинейный локатор «ОНЕГА-3»

―  высшая частота настройки приемника - 1780 МГц;

―  максимальная выходная мощность передатчика - 250/30 Вт;

―  чувствительность приемника (при S/N не менее 6 дБ и U вых = 0.1ВВт;

―  регулировка усиления приемника - 3 ступени по 10 дБ;

―  коэффициент усиления приемной и передающей антенны - 5 дБ.

―  диаграмма направленности: излучающей антенны - 90о; приемной антенны - 90 о.

―  соотношение мощности заднего и переднего лепестка антенн - не более 10 %.

―  питание - AC 220В, 50 Гц, DC 12 В.

―  потребляемая мощность - не более 45 Вт.

―  время непрерывной работы - не менее 8 ч

Нелинейный локатор «ОКТАВА-ЗМ»

Предназначен для обнаружения устройств, содержащих полупроводниковые приборы (транзисторы, диоды, микросхемы), и предварительной оценки природы обнаруженного объекта по соотношению уровней переизлучаемых им гармоник (2-я и 3-я гармоники).

Рис. 7.13. Нелинейный локатор «ОКТАВА-ЗМ»

Технические характеристики

―  передатчик работает в импульсном режиме на частоте 680 МГц;

―  частота следования импульсов: режимы "400 мин" и "400 макс" - (300...400) Гц; режим "20 К"-(15...20) кГц;

―  длительность радиоимпульса не более 3 мкс ф Импульсная выходная мощность: режим "400 макс" (максимальная мощностьВт; режим "400 мин" (минимальная мощностьВт; режим "20 К" - 25...40 Вт;

―  динамический диапазон приемников - не менее 18 дБ;

―  в режиме "20 К" приемники выделяют сигналы, которыми модулируется по амплитуде последовательность радиоимпульсов с частотой следованиякГц. Спектр выделяемого сигнала Гц.

Портативный нелинейный локатор «Энвис»

Предназначен для бесконтактного обнаружения электронных средств негласного съема конфиденциальной информации, а также взрывных устройств с электронными взрывателями, управляемыми по радиоканалу, и точного определения местоположения обнаруженных электронных устройств.

Прием откликов от объектов на второй и третий гармониках излучаемого сигнала на два независимых приемника позволяет с высокой степенью достоверности отличать электронные объекты от помеховых контактных объектов.

Обеспечивает обнаружение электронных и контактных объектов через преграды из дерева, пластмассы, кирпича, бетона и др. материалов, а также в багаже, ручной клади и под одеждой. При этом электронные объекты обнаруживаются одинаково эффективно как во включенном, так и в выключенном состоянии. Если объект включен, прибор позволяет контролировать на слух режим работы (речь, если объектом является подслушивающее устройство или диктофон; тон таймера, если объектом является взрывное устройство и Т. п.).

Позволяет проводить обследование помещений на наличие в них электронной аппаратуры: компьютеров, телефонов, теле-, радиоаппаратуры и Т. п. Конструкция прибора позволяет проводить обследование без перемещения приемо-передающего блока. Оператором перемещается только антенный датчик, на который вынесены световой индикатор факта обнаружения, световые индикаторы уровня отклика от объектов, регулятор уровня мощности излучаемого зондирующего сигнала и гнездо для подключения головных телефонов. Конструкция антенного датчика позволяет проводить поиск в труднодоступных местах.

Технические характеристики:

―  вид излучения: непрерывный;

―  частота излучения - 910 МГц;

―  частоты приема - 1820, 2730 МГц;

―  мощность излучения - регулируемая 40...400 мВт; 80...800 мВт;

―  дальность обнаружения электронных объектов: 0,1...5 м в зависимости от типа объекта и типа преграды;

―  точность определения местоположения - 0,05 м.

7.4. Всероссийский научно-исследовательский
институт радиотехники

Во Всероссийском научно-исследовательском институте радиотехники (ВНИИРТ), параллельно с разработкой РЛС на традиционных радиолокационных принципах, возникали[77] побочные, но очень интересные и подчас достаточно важные задачи по созданию разнообразных систем, не являющихся собственно РЛС, но использующих радиолокационные принципы построения, к тому же весьма необходимые для совершенствования работы радиотехнических войск ПВО и для народного хозяйства.

Для этих целей в институте были разработаны, испытаны в эксплуатационных условиях и серийно освоены тренажеры для обучения расчетов РЛС при имитации сложной воздушной обстановки, системы контроля скорости автотранспорта, геолокаторы для подпочвенного зондирования при поисковых работах и другие системы. Особо интенсивная разработка этих систем относится к 70-м и 80-м годам. Однако эти работы не прекращаются и поныне. Рассмотрим кратко эти системы.

Тренажеры

Появление в ВНИИРТ разработок средств тренажа как самостоятельного направления неслучайно, причиной служит развитие и совершенствование средств воздушного нападения, увеличение скорости и маневра целей, уменьшение ЭПР и, наконец, появление мощных средств радиопротиводействия.

В этих условиях приходится в максимально возможной степени имитировать воздушную обстановку. Кроме того, по мере усложнения РЛС стало труднее управлять ими для имитации воздушной обстановки. По мере усложнения воздушной обстановки необходимо взаимодействие всех радиолокационных звеньев, что может также обеспечить имитацию воздушного налета на тренажере. Кроме того, при помощи тренажера возможно проверить работу расчета и осуществить разбор его ошибок автоматизированным путем.

Далее было рекомендовано вместо магнитной записи использовать электромеханическую и цифровую технику. Уже в 1962 году две модификации тренажера «Учебник» были приняты заказчиком на вооружение и выпускались в крупных сериях. Они полностью удовлетворяли потребности войск в части тренажа РЛС поколений 60-х — 70-х годов.

В связи с введением в новые поколения РЛС вычислительной техники возникла также необходимость создания нового поколения тренажеров как по числу имитируемых трасс и режимов работы, так и по имитации электронного противодействия и увеличению производительности, что характерно для вновь разрабатываемых РЛС.

Во вновь разрабатываемом тренажере резко увеличено число обрабатываемых целей с возможностью размножения трасс; электромеханические узлы были заменены микропроцессорами. Уже в 1986 году образец нового тренажера был испытан в полевых условиях и его серия стала выпускаться в ПО «Утес». Отечественные тренажеры по своим параметрам не уступают зарубежным того же назначения. Это направление в созидательной жизни института продолжает жить. На базе тренажера «Утро» (как базового) создается ряд унифицированных тренажеров для использования в различных видах Вооруженных Сил.

Контроль скорости автотранспорта

Согласно многочисленным публикациям главной причиной гибели и увечья людей на автомагистралях является превышение скорости сверх разрешенной (более 30 случаев из 100). Число людей, погибающих на автодорогах, даже теперь соизмеримо с числом физически уничтоженных людей, и в том числе в природных катастрофах.

В цивилизованном мире уже давно применяли различные средства, и в том числе радиолокационные измерители скорости (РИС), для борьбы с этим злом. Однако серьезным их недостатком было то, что они обеспечивали достоверность измерения лишь одного транспортного средства, что было крайне неудобно при интенсивном потоке машин, когда возникла неоднозначность результатов измерений.

В ВНИИРТ работы по созданию РИС были сосредоточены в НИР «Скорость», которая была начата в 1979 году. Был выбран вариант доплеровского построения РИС в диапазоне 13,6 гГц, с большим диапазоном измеряемых скоростей, с возможностью одновременного измерения с малыми погрешностями скоростей автосредств, находящихся в поле действия прибора с отображением информации на цифровых табло и фоторегистирующем устройстве.

В годах были разработаны три модификации РИС «ПКС» (ПКС - пост измерения скорости) -- ОКР «Скорость О»:

1.  ПКС-1 стационарный автоматизированный пост, устанавливаемый над дорогой;

2.  ПКС-2 мобильный полуавтоматизированный пост, размещенный в автомобиле "Жигули";

3.  ПКС-3 мобильный полуавтоматизированный пост, размещенный в автомобиле "Жигули".

Все три модификации ПКС при испытаниях показали хорошие результаты, позволяли одновременно измерять скорость двух и более автотранспортных средств с хорошим разрешением и однозначностью. Они были изготовлены в больших количествах (до 400 комплектов) в ПО «Искра» (г. Запорожье).

Регистрация проезда автотранспорта
через железнодорожный переезд

Внимание разработчиков ПКС во второй половине 80-х годов было переключено на разработку другой темы - регистрации проезда автотранспорта через железнодорожный переезд при запрещающих сигналах в соответствии с ОКР «Переезд», которая проводилась в СКВ «Тантал» с заимствованием ряда решений, принятых первоначально в НИР «Скорость», но в более коротковолновом диапазоне волн, что позволило существенно сократить массу и размеры прибора.

В арсенале СКВ «Тантал»" также проектировался вариант ПКС «Фодоком», где должен бы учитываться весь опыт проведенных исследований и опытных работ.

Георадиолокаторы для поверхностного зондирования
земных пород и сооружений

Разработка георадиолокаторов в ВННИРТ — это результат естественного развития радиолокационной техники. В мировой практике георадиолокаторы широко применяются в народном хозяйстве, например, в различных исследованиях почвы. Это направление радиолокации стало развиваться у нас в конце 80-х годов.

Георадиолокаторы относятся к системам, где используются радиолокационные принципы, однако сфера их применения отлична от сферы применения традиционных РЛС. Область применения георадиолокаторов весьма разнообразна: они могут применяться в геофизике, геологии, радиофизике, сейсмологии, археологии и при инженерно-строительных изысканиях. Вот некоторые возможности георадиолокатора, он позволяет:

―  определить мощность и строение мерзлых отложений, их сезонные изменения (протаивание);

―  обнаруживать и оконтуривать подземные выработки, естественные пустоты;

―  определять глубины залегания скальных пород;

―  разведывать грунтовые воды;

―  определять разломы в толще горных пород;

―  исследовать оползни.

В георадиолокаторе используются сравнительно низкие излучаемые частоты и наносекундные излучаемые импульсы, ширина которых может изменяться до 10 раз в зависимости от глубины зондирования и исследуемой породы или заложений (например, подземных кабелей, металлических труб, для обнаружения дефектов в металле или бетоне). Антенной георадиолокатора является слабонаправленное устройство, где большое значение имеет развязка между излучением вниз (нужное) и вверх (ненужное). Во время работы антенна передвигается волоком со скоростью пешехода.

В ВНИИРТ в течение 80-х годов были разработаны георадиолокаторы типа 17ГРЛ-1 и 17ГРЛ-2. Вторая модификация существенно отличается от первой за счет широкого применения ЭВМ (ДКВ-ИС), замены питания от аккумулятора питанием от сети до 50 Гц, улучшения выходной информации, повышения разрешения и автоматической фиксации полученных результатов. Эти георадиолокаторы выпускаются на заводе «Радуга» во Владикавказе.

Разработка медицинской техники

В августе 1962 года Совет Министров СССР, учитывая техническую отсталость и недостаточность в оснащении современной медицинской техникой больниц и клиник, издал постановление № 000, обязывающее оборонные отрасли промышленности, как наиболее развитые, заняться по заданиям Министерства здравоохранения СССР разработкой необходимых для отечественной медицины современных приборов и оборудования. В основном, все разработки медицинской техники в институте завершились серийным освоением приборов и внедрением их в медицинскую практику.

Кранио-церебральная гипотермия. Решением Министра радиопромышленности общее руководство и ответственность за разработку медицинской техники было возможно на 6 ГУ; в II ГУ, куда входил и ВНИИРТ (тогда НИИ-244). Институту было поручено разрабатывать аппарат для охлаждения головного мозга больного через наружные покровы головы — для проведения сеансов кранио-церебральной гипотермии[78] (КЦГ). Аппаратуры в мировой медицинской практике для проведения КЦГ практически не было. Охлаждение головы больного производилось с помощью льда, снега, холодной воды. Процесс гипотермии был неуправляем. Группа инженеров института было поручено разработать такую аппаратуру. НИР по созданию аппаратуры проводился под шифром «Холод». После длительных экспериментов на собаках в НИИ Клинической и экспериментальной хирургии (директор — академик ), экспериментальные образцы приборов «Холод-1», с использованием термоэлектрических батарей, были созданы.

Одновременно создан был и прибор с использованием фреонового аппарата – «Холод-2Ф». Из-за отсутствия промышленного освоения термобатарей и ряда других причин предпочтение было отдано прибору «Холод-2Ф». После ОКР под этим шифром прибор успешно прошел государственные испытания и был принят к промышленному освоению заводом «Электромаш» (г. Нижний Новгород). С 1967 года прибор «Холод-2Ф»" активно внедрялся в медицинскую практику.

Работы по созданию новейших медицинских приборов для кранио-церебральной гипотермии в институте продолжались. Были созданы приборы «Термохолод», «Флюидокра-ниотерм», обеспечивающие полную автоматизацию проведения процесса гипотермии, с учетом общего состояния больного. Прибор «Флюидокраниотерм» отличался тем, что в нем в качестве теплоносителя применялся воздух. В первых образцах «Холод-2Ф», «Термохолод» в качестве теплоносителя применялась вода. Применение в качестве теплоносителя воздуха позволяло применять КЦГ в нейрохирургии. Приборы «Холод-2Ф», «Термохолод» и «Флюидокраниотерм» были запатентованы в США, ФРГ, Японии, Англии, Франции, Канаде, Италии.

Еще один оригинальный прибор для КЦГ был создан под шифром «Вихрь-2МТ». Этот прибор был разработан на основе простейшего аппарата без движущихся частей - вихревой трубки, работа которой основана на использовании эффекта Хильша-Ранка. Опытный образец прибора «Вихрь-2МТ» институтом был создан и применялся в бароцентре НИИ Клинической и экспериментальной хирургии. Однако широкого распространения прибор не получил.

Лечение онкологических больных с помощью гипертермии. С 1972 года лабораторией медицинской техники института по заданию Министерства здравоохранения СССР была начата разработка комплекса приборов для лечения онкологических больных с помощью гипертермии[79]. Работа проводилась под шифром «Циклон-22»". Гипертермия в онкологии считалась и считается перспективным методом лечения. Следует отметить, что тогда таких приборов ни в нашей стране, ни за рубежом промышленность не изготовляла. Разработчиками было создано два варианта «Гипертерма» - один с применением в качестве теплоносителя — воды, а второй — воздуха.
