Российская торговая система RTS Plaza Workstation (стр. 9 )

·  символ «±» используется, если лимит позволяет совершить сделку по котировке только на часть котировки, кратную DBQ-лоту по данной бумаге.

Если рабочая станция не имеет прав заключения сделки по котировке по списку, в который входит бумага, или прав доступа на просмотр лимитов, то выделение не используется.

Между заявками на продажу и покупку располагается разделительная строка желтого цвета, на которой отображены (слева направо):

·  изменение цены последней сделки по отношению к предыдущей;

·  цена последней сделки;

·  направление изменения цены последней сделки по отношению к предыдущей – Up (вверх) или Dn (вниз);

·  объем последней сделки.

Окно секции представляет своего рода рамку, в которой отображается фрагмент списка (окно напоминает бегунок на логарифмической линейке). В начале сеанса работы эта рамка позиционируется так, чтобы разделительная строка располагалась в середине окна секции. С помощью вертикальной полосы прокрутки и управляющих клавиш ­ и ¯ на клавиатуре можно смещать рамку окна относительно списка. Для возврата рамки окна к разделительной строке нажмите на кнопку с желтой мишенью , расположенную в заголовке секции (см. Рис. 8.11).

Строка с заявкой, измененной участником, в течение некоторого времени после изменения отображается в списке голубым цветом (цвет настраивается пользователем – см. п.21.3). Продолжительность выделения цветом измененных заявок устанавливается пользователем (см. Операция 8‑9).

В заголовке секции над списками заявок по инструменту кроме его кода содержатся:

·  валюта отображения цен, которая определяет цвет фона заголовка секции (см. пункт 4.2),

·  кнопка A (aggregate - объединить), нажатие на которую задает или отменяет режим агрегирования заявок (см. пункт 8.6.1);

·  кнопка для вызова окна подсказки (см. пункт 8.6.2);

·  кнопка с желтой мишенью для возврата рамки окна к разделительной строке - после нажатия на разделитель списка (желтая полоса) устанавливается в середине окна секции.

Для лучшей ориентации в отклонении котировок от лучших в программе применяется цветовая окраска фона списка заявок, описанная в пункте 8.6.3. Те же цвета используются в разноцветной горизонтальной полоске, расположенной между кнопками заголовка и списком заявок - индикатор. Эта полоска предназначена для отображения распределения объемов заявок по ценовым диапазонам (см. пункт 8.6.3). По умолчанию индикатор скрыт. Его отображение регулируется с помощью пункта контекстного меню Show Indicator.

В контекстное меню (см. Рис. 8.12) вынесены:

·  команда открытия диалога Quick Order для оформления встречной заявки на биржевых торгах (см. пункт 16.1);

·  опции выбора валюты, в которой отображаются котировки (см. пункт 4.2);

·  команда копирования в буфер Copy объекта из секции вкладки (см. Табл. 23.4);

(а) (б) в)

Рис. 8.12. Контекстное меню, вызываемое на вкладке Aggregated Orders, а) инструмент на Классическом рынке, б) инструмент на биржевых и анонимных торгах, в) облигации

·  команда вывода на печать Print (см. пункт 4.3);

·  опция View Stop Order, позволяющая установить (при выборе опции) или отключить отображение в секции стоповых заявок (только в обычном режиме отображения заявок View as Quote). Стоповые заявки окрашены в особый цвет (по умолчанию оранжевый);

·  опция выбора режима просмотра

o  View as Quote - обычный режим отображения заявок;

o  View as Aggregate - режим просмотра агрегированных заявок;

·  опция Show Indicator для переключения режима отображения индикаторной полосы.

При двойном нажатии на левую кнопку мыши параметры заявки, на которой позиционирован указатель мыши, будут перенесены в одну из оперативных вкладок (Quote Update, Buy Order, Sell Order или Trade Report) или в диалог Quick Order (см. пункт 8.5.2). То, куда будет произведен переход, зависит от того, к каким торгам (биржевым или классическим) относится заявка.

Операция 8‑12. Задание расположения на вкладке Aggregated Orders секций с инструментами

1. Выполните команду основного меню View®Aggregated Orders mode и в выпавшем меню выберите число столбцов: 1 (1 column), 2 (2 columns), 3 (3 columns) или 4 (4 columns).

2. Выполните команду основного меню View®Aggregated Orders mode и в выпавшем меню выберите число строк: 1 (1 row), 2 (2 rows), 3 (3 rows) или 4 (4 rows).

Операция 8‑13. Выбор инструмента, просматриваемого в секции на вкладке Aggregated Orders

Выбор просматриваемого инструмента выполняется одним из следующих способов:

o  выберите нужный код в раскрывающемся списке кодов инструментов в заголовке секции;

o  активируйте указателем мыши поле с кодом инструмента в заголовке секции и введите в него требуемый код с клавиатуры;

o  перенесите код инструмента в секцию с помощью мыши из тех областей и вкладок, из которых коды могут экспортироваться (см. пункт 23.4):

·  из областей Market Minder, Firm Minder, Pending Trades, Confirmed Trades;

·  из вкладок Quote Retrieval, Orders, Market View, Instruments, Trades, Reports.

Операция 8‑14. Задание (отключение) отображения стоповых заявок в секции вкладки Aggregated Orders

1. Вызовите контекстное меню в нужной секции вкладки Aggregated Orders.

2. Установите опцию View Stop Order, если вы хотите отображать стоповые заявки в секции, или отмените опцию, если вы хотите скрыть стоповые заявки в секции.

Имейте в виду, что стоповые заявки отображаются в секции только в обычном режиме отображения заявок View as Quote.

1.39.1.  Агрегирование заявок на биржевых торгах

На вкладке Aggregated Orders для заявок на биржевых торгах помимо возможности отображения заявок отдельных компаний (без указания их кода), реализован режим отображения заявок, объединенных по цене (агрегирование заявок). В режиме агрегирования (см. левую верхнюю секцию на Рис. 8.11)

·  заявки с одинаковой ценой (котировкой) отображаются одной строкой с суммарным объемом таких заявок;

·  стоповые заявки не отображаются и не агрегируются.

Агрегирование, т. е. суммирование количества инструмента в заявках с одинаковыми котировками, производится для заявок с одинаковой котировкой в рублях. Если валютой отображения является не рубль, то могут быть показаны неагрегированные заявки с одинаковой (в силу ошибок округления) ценой заявки.

Установить отображение стоповых заявок можно только в обычном режиме в секции (см. Операция 8‑14).

Для перехода в режим агрегированных заявок выполните одно из следующих действий:

·  нажмите кнопку A в заголовке секции;

·  вызовите контекстное меню (см. Рис. 8.12) и выберите опцию View as Aggregate.

Для отмены режима агрегированных заявок выполните одно из следующих действий:

·  отожмите кнопку A в заголовке секции;

·  вызовите контекстное меню (см. Рис. 8.12) и выберите опцию View as Quote.

1.39.2.  Окно подсказки

Нажатие кнопки в верхней части секции вызывает окно подсказки (см. Рис. 8.13), в котором показаны:

·  Today's Volume – объем торговли инструментом с начала текущей торговой сессии;

·  пять последних сделок, для которых выводятся цена, объем и момент заключения. В число этих последних сделок не включаются сделки по адресным заявкам.

Рис. 8.13. Окно подсказки

1.39.3.  Цвет фона в списке заявок и полоска распределения заявок

Для лучшей ориентации в отклонении котировок от лучших в программе применяется цветовая окраска фона списка заявок. Для заявок Bid и Ask вводятся по шесть диапазонов цен (см.

Рис. 8.14), таких что

·  все заявки, попадающие в один диапазон, отображаются на фоне одного цвета,

·  заявки, попадающие в разные диапазоны, отображаются на фоне разных цветов.

В списке заявок отображаются только те цветовые диапазоны, в которые попадает хотя бы одна заявка.

Первые пять ценовых диапазонов имеют четкие границы, сдвинутые относительно друг друга на 0.1% от величины лучшей цены покупки или продажи. Эти диапазоны называются Bid_0, Bid_1, Bid_2, Bid_3, Bid_4 и Ask_0, Ask_1, Ask_2, Ask_3, Ask_4.

						Best Bid
	BidOutside	Bid_4	Bid_3	Bid_2	Bid_1	Bid_0
0%	%	%	%	%	%	100%

Best Ask
	Ask_0	Ask_1	Ask_2	Ask_3	Ask_4	AskOutside
100%	100 + 0.1%	100 + 0.2%	100 + 0.3%	100 + 0.4%	100 + 0.5%	¥

Рис. 8.14. Ценовые диапазоны (на полях приводятся наименования цвета фона в настройках цвета, см. пункт 21.3)

Последние ценовые диапазоны с каждой стороны BidOutside и AskOutside не имеют внешней границы – в BidOutside попадают все заявки с ценами меньше Best Bid * (%, в AskOutside попадают все заявки с ценами больше Best Ask * (100 + 0.5)%.

По умолчанию предлагается окраска фона в тонах зеленого цвета для заявок Ask и в тонах красного цвета для заявок Bid (см. Рис. 8.11). На

Рис. 8.14 окраска условно показана оттенками серого цвета. Насыщенность цвета возрастает по мере удаления от Best Bid и Best Ask.

Цвета ценовых диапазонов могут быть настроены пользователем, как описано в пункте 21.3. Наименования цветовых оттенков, используемые при настройке, приводятся на

Рис. 8.14 в полях цветовой линейки.

В каждой секции между кнопками заголовка и списком заявок может быть выведена на экран разноцветная горизонтальная полоска, предназначенная для отображения распределения объемов заявок по первым пяти ценовым диапазонам с каждой стороны - Bid_0, Bid_1, Bid_2, Bid_3, Bid_4 (слева) и Ask_0, Ask_1, Ask_2, Ask_3, Ask_4 (справа). Цвета фрагментов полоски соответствуют цветам ценовых диапазонов. Длина цветных фрагментов полоски пропорциональна суммарному объему заявок, попадающих в ценовой диапазон. По умолчанию индикаторная полоска скрыта. Режим ее отображения на экране настраивается с помощью опции Show Indicator контекстного меню: Опция установлена (галочка стоит) – индикаторная полоска отображается, опция не установлена (по умолчанию) – индикаторная полоска не отображается.

Граница между заявками Bid и Ask символизируется желтым квадратиком, положение которого на индикаторной полосе смещается в зависимости от соотношения заявок на покупку и продажу.

Просмотр сделок

1.40.  Вкладка Trades

Вкладка Trades (сделки) содержит часть списка всех сделок, совершенных в РТС всеми участниками. В список включены сделки по тем инструментам, по которым разрешен просмотр информации на данной рабочей станции. Для каждой сделки приводятся параметры, перечисленные в Табл. 9.1.

Аннулированные и расторгнутые сделки, имеющие статус DEL, VXI, VXC и CXL, отображаются в списке особым (по умолчанию серым) цветом, который задается при цветовой настройке интерфейса (см. пункт 21.3).

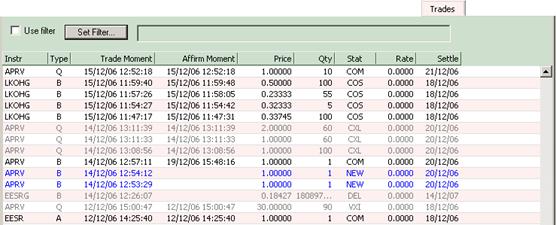

Рис. 9.1. Вкладка Trades

Табл. 9.1. Поля сделок в списке на вкладке Trades

Поле	Описание
Instr	Код инструмента.
Type	Код типа сделки (см. поле Act в Табл. 9.2): o  Q – сделка электронным способом на Классическом рынке; o  A – аукционная сделка на биржевых торгах; o  B – переговорная сделка; o  C – внебиржевая сделка; o  I – аукционная сделка при первичном размещении ценных бумаг; o  R1 – первая часть сделки репо; o  R2 – вторая часть сделки репо.
Trade Moment	Дата и время регистрации сделки.
Affirm Moment	Дата и время подтверждения и сделки.
Price	Цена сделки.
Qty	Объем сделки
Stat	Статус сделки, см. пункты 1.3.8, 12.11, 16.7 и 17.9.
Settle	Дата проведения расчетов по сделке.
Rate	Cтавка кредитования (%) - разница цен второй и первой частей сделок репо, выраженная в процентах годовых по отношению к сумме (цене) первой части сделки.

Рис. 9.2. Контекстное меню на вкладках Orders, Trades и Reports

Список упорядочен в обратной временной последовательности по параметру Trade Moment или Affirm Moment – выше в списке размещена информация о сделке, у которой более поздний момент ввода в систему или момент подтверждения сделки, соответственно.

Задание нужной сортировки (по убыванию или возрастанию величин) в любом из столбцов вкладки производится щелчком мышью по заголовку столбца. Направление сортировки отображается справа от названия столбца в виде стрелки: стрелка вверх – сортировка по возрастанию (в верхней строке наименьшее значение), стрелка вниз – по убыванию (в верхней строке наибольшее значение).

На вкладке действует фильтр по различным параметрам. Порядок его использования изложен в пункте 9.1.1.

В контекстное меню (см. Рис. 9.2) вынесены:

·  опции выбора валюты, в которой отображаются котировки (см. пункт 4.2), выбранная валюта определяет цвет фона заголовка вкладки;

·  команда копирования Copy в буфер объекта, переносимого из секции вкладки (см. Табл. 23.4);

·  команда вывода на печать Print (см. пункт 4.3);

·  команда вывода окна задания спецвалюты (см. п.4.2.3).

1.40.1.  Фильтр вкладки Trades

В заголовочной области вкладки Trades (см. Рис. 9.1) расположены поля и кнопки, активизирующие настройку и применение фильтра.

Рис. 9.3. Строка фильтра вкладки Trades

Опция Use filter определяет, используется или нет фильтр:

·  опция установлена – фильтр используется;

·  опция не установлена – фильтр не используется.

Справа от кнопки Set Filter расположено не редактируемое поле, в котором отображаются параметры фильтрации. В поле отображается настройка параметров фильтра, только когда фильтр активен (т. е. опция Use filter установлена). Если для параметра не выбрано ни одно из возможных значений (все галочки сняты, например, для Type), то в этом поле для него отображается значение None.

Кнопка Set Filter вызывает диалог Set Filter for Trades, позволяющий задать параметры фильтрации.

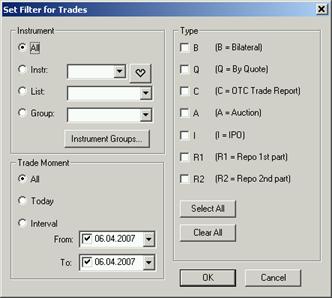

Рис. 9.4. Диалог Set Filter for Trades

В диалоге Set Filter for Trades может быть задана фильтрация по трем параметрам сделки:

·  по инструментам – секция Instrument;

·  по времени регистрации сделки - секция Trade Moment;

·  по типу сделки (см. п.1.4.5) - секция Type.

По инструментам сделки могут быть отфильтрованы следующим образом:

·  All – все возможные значения кодов инструментов (фильтр отключен);

·  Instr – фильтрация по одному коду инструмента. Значение кода может выбираться из раскрывающегося списка, который включает в себя все инструменты.

Кнопка с сердечком вызывает диалог Favorite Instruments (см. п.4.6) и позволяет быстро заполнить поле Instr. Нажатие кнопки с сердечком автоматически устанавливает положение переключателя на позицию Instr.

Диалог Favorite Instruments может вызываться при помощи горячих клавиш Ctrl+I. Для указания любимых инструментов можно использовать акселератор Alt+N, где N – номер кнопки в диалоге Favorite Instruments;

·  List – фильтрация по списку ЦБ. Значение может выбираться из раскрывающегося списка, который включает в себя все возможные списки ЦБ,

·  Group – фильтрация по группе инструментов. Если какие-то группы уже создавались, то их можно выбрать из раскрывающегося списка. Если же группы не настраивались – раскрывающийся список будет пуст. Для настройки групп используется кнопка Instrument Groups. Порядок настройки групп подробно описан в п. 4.5 данного руководства.

По времени регистрации сделки могут быть отфильтрованы следующим образом:

·  All – все заключенные сделки (фильтр отключен);

·  Today – сделки, зарегистрированные сегодня;

·  Interval – сделки, зарегистрированные в заданный период времени. Период времени задается в полях From и To. Период может быть задан двумя датами – начало и конец, или одной – начало (в этом случае берется период от указанной даты до текущего момента). При задании периода только датой его начала следует снять галочку из поля To.

По типу сделки могут быть отфильтрованы следующим образом:

·  по одному или нескольким типам сделки. Тип сделки выбирается путем проставления галочки в соответствующем поле секции Type;

·  сделки всех типов. Установить галочки сразу по всем типам сделок можно с помощью кнопки Select All. Снять все проставленные галочки в секции Type можно с помощью кнопки Clear All.

По умолчанию фильтрация отключена (опция Use filter не установлена). Параметры фильтрации настроены следующим образом:

·  Instrument – All;

·  Trade Moment – All;

·  Type – All (установлены все галочки).

При завершении работы с ТС параметры фильтрации и состояние опции Use filter сохраняются и при следующем сеансе работы устанавливаются автоматически.

1.41.  Вкладка Reports

Вкладка Reports (отчеты) содержит список отчетов обо всех сделках, совершенных в РТС компанией пользователя, по которым не закончился срок расчетов, обозначенный в отчете о сделке.

При переносе с помощью мыши записи о новой сделке из вкладки Reports на вкладку Quote Update исполненная заявка может быть восстановлена на торгах (см. пункт 11.2.1).

Для каждого отчета о сделке приводится параметры, перечисленные в Табл. 9.2.

Список упорядочен в обратной временной последовательности – выше в списке находится отчет о сделке с более поздним временем создания.

Аннулированные и расторгнутые сделки (статус DEL, VXI, VXC и CXL) отображаются в списке особым (по умолчанию серым) цветом, который задается при цветовой настройке интерфейса (см. пункт 21.3).

Цвета статусов вторых частей сделок репо описаны в пункте 17.9.

Сделки на биржевых торгах между клиентами трейдера отображаются как сделки типа клиент-контрагент, отличаясь от них в следующем:

·  коды обоих клиентов перечислены в поле Customer (первым – код инициатора сделки);

·  первый символ в поле Act указывает вид операции по отношению к инициатору сделки;

·  в поле Contra приводится код компании трейдера.

В колонке Act первые части сделок при операции репо помечаются кодами LM, BM, LS, BS, вторые части сделок репо – кодами AM, RM, AS, RS (см. Табл. 9.3).

На вкладке действует фильтр по различным параметрам. Порядок его использования изложен в пункте 9.2.1.

В контекстное меню (см. Рис. 9.2) вынесены:

·  опции выбора валюты, в которой отображаются котировки (см. пункт 4.2), выбранная валюта определяет цвет фона заголовка вкладки;

·  команда копирования Copy в буфер объекта из секции вкладки (см. Табл. 23.4);

·  команда Print (см. пункт 4.3) вывода на печать или экспорта в файл (см. пункт 23.5.2);

·  команда вывода окна задания спецвалюты (см. п.4.2.3).

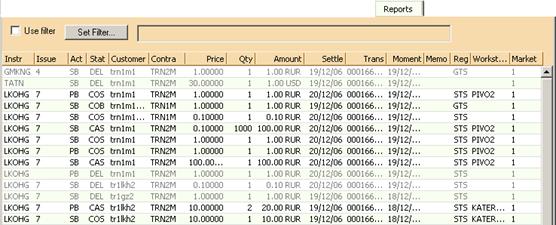

Рис. 9.5. Вкладка Reports

Табл. 9.2. Параметры отчета о сделке, отображаемые на вкладке Reports

Параметр	Описание
Instr	Код инструмента.
Issue	Код выпуска ценной бумаги.
Act	Код операции с отчетом о сделке, состоит из двух символов.
	Первый символ указывает вид операции: o  P – покупка, o  S – продажа, o  B – операция между клиентами по отношению к компании трейдера или по отношению к инициатору сделки между клиентами (он указан первым в поле Customer).	Второй символ равен (см. поле Type в Табл. 9.1): o  Q – сделка электронным способом на Классическом рынке; o  A – аукционная сделка на биржевых торгах или анонимных торгах; o  B – переговорная сделка; o  C – внебиржевая сделка; o  I – аукционная сделка при первичном размещении ценных бумаг.
	Коды для операций репо приведены в Табл. 9.3.
Stat	Статус сделки, см. пункты 1.3.8, 12.11, 16.7 и 17.9.
Customer	Для инструмента биржевых торгов: КТС трейдера или коды клиентов трейдера (первый код – инициатор сделки, второй – конфирматор). Для инструмента Классического рынка: код клиента.
Contra	Код контрагента.
Price	Цена сделки (в валюте отображения).
Qty	Объем сделки.
Amount	Сумма сделки.
Settle	Дата проведения расчетов по сделке.
Trans	Номер транзакции, присваиваемый системой при регистрации сделки.
Moment	Дата и время регистрации сделки.
Workstatin	Имя рабочей станции.
Reg	Код схемы расчетов (см. пункт 1.3.7), возможные значения: ·  GTS – “поставка против платежа” в Системе гарантированных котировок (СГК); ·  PVD – “поставка против платежа” на Классическом рынке; ·  DCC – “свободная поставка” с перерегистрацией ЦБ в ДКК; ·  T+N – сделка с отложенным исполнением на биржевом рынке; ·  пустое значение – схема расчетов “свободная поставка” с перерегистрацией ЦБ через реестр владельцев ЦБ.
Market	Признак рыночности сделки (см. п. 1.6): ·  0 – не определен (удалить такую сделку нельзя); ·  1 – не рыночная (можно удалить); ·  2 – рыночная (удалить такую сделку нельзя).
Memo	Дополнительная информация, введенная трейдером в отчете о сделке (видна только на той стороне, где введена эта информация).
Rate	Cтавка кредитования (%) - разница цен второй и первой частей сделок репо, выраженная в процентах годовых по отношению к сумме (цене) первой части сделки.

1.41.1.  Фильтр вкладки Reports

В заголовочной области вкладки Reports (см. Рис. 9.6) расположены поля и кнопки, активизирующие настройку и применение фильтра.
