1Е2566С – самый низкий уровень защиты. Используется для обеспечения защиты двигателей до 30 дней. Двигатель должен храниться в помещении и перевозиться в закрытом контейнере.

1Е2566В – средний уровень защиты. На данном уровне обеспечивается защита двигателя от функциональных повреждений на протяжении минимум 6 месяцев в условиях хранения на открытых площадках.

1Е2566А – наиболее высокий уровень защиты. На данном уровне обеспечивается защита двигателей от функциональных повреждений на протяжении минимум 12 месяцев в условиях хранения на открытых площадках. Используется для продления защиты двигателя, которая обеспечивается при среднем уровне защиты.

Детали и обслуживание

При появлении проблем с двигателем или установленными на нем деталями, Ваш авторизованный дистрибьютор сможет выполнить необходимый ремонт, гарантируя использование только оригинальных деталей и обеспечение их корректной установки.

Сервисная литература

Ваш авторизованный дистрибьютор располагает заводскими руководствами и другой литературой, необходимой для обслуживания.

Обучение

При производстве существуют курсы по обслуживанию и ремонту двигасерии. Более подробную информацию Вы можете узнать по адресу: The Product Training Centre, Perkins Engines Company Limited, Peterborough, PE1 5NA, England.

Рекомендуемые расходные материалы POWERPART

Компания Perkins предоставила перечень ниже перечисленной продукции, чтобы помочь обеспечить правильную работу, ремонт и техническое обслуживание Вашего двигателя и установки. Инструкции к использованию каждого продукта находятся снаружи каждого контейнера. Вы можете заказать данную продукцию у своего дистрибьютора Perkins.

POWERPART ELC (Extended life coolant – охлаждающая жидкость с увеличенным сроком службы)

Предварительно добавленная ELC защищает систему охлаждения от замерзания и коррозии. Позиция 21820181.(1)

POWERPART Easy Flash (простая промывка)

Чистит систему охлаждения. Позиция 21825001.

POWER PART Gasket and flange sealant (прокладка и уплотнитель фланца)

Для обеспечения герметизации торцевых поверхностей, где не используется прокладка. Лучше всего подходит для деталей из алюминия. Позиция 21820518.

POWERPART Gasket remover (средство для удаления утлотнетелей)

Аэрозоль для удаления герметика и клеевых соединений. Позиция 21820116.

POWERPART Griptite

Для облегчения захвата изношенных инструментов и крепежных деталей. Позиция 21820129.

POWER PART Hydraulic threadseal (гидравлический резьбовой герметик)

Для сохранения и герметизации трубных соединений с мелкой резьбой. Лучше всего подходит для гидравлических и пневматических систем. Позиция 21820121.

POWERPART Industrial grade super glue (промышленный клей)

Клейкий материал мгновенного действия для металлов, пластика и резин. Позиция 21820125.

POWERPART Lay-up 1

Присадка дизельного топлива для защиты от коррозии. Позиция 1772204.

POWERPART Lay-up 2

Защищает внутреннюю часть двигателя и другие закрытые системы. Позиция 1762811.

POWERPART Lay-up 3

Защищает внешние металлические детали. Позиция 1734115.

POWERPART Metal repair putty (ремонтная паста для металла)

Для наружного ремонта металла и пластика. Позиция 21820126.

POWERPART Pipe sealant and sealant primer (трубный герметик)

Для сохранения и герметизации трубных соединений с крупной резьбой. Можно сразу же пользоваться системами с повышенным давлением.

POWERPART Radiator stop leak

Для устранения утечек радиатора. Позиция 21820127.

POWERPART Retainer (high strength) – Фиксатор Высокой прочности

Для фиксации деталей, которые имеют неподвижную посадку. Позиция 21820638.

POWERPART Retainer (oil tolerant) – Фиксатор, работающий с маслом

Для фиксации деталей, которые имеют неподвижную посадку, но находятся в контакте с маслом. Позиция 21820608.

POWERPART Safety cleaner (безопасный очиститель)

Обычный очиститель в аэрозольном баллончике. Позиция 21820128.

POWERPART Silicone adhesive (силиконовый клей)

Силиконовый клей RTV используется в случае, когда перед установкой клея проходят испытания при низком давлении. Также используется для уплотняющего фланца, когда требуется создать сопротивление маслу, и когда происходит смещение прокладки. Позиция 21826038. (2)

POWERPART Silicone RTV sealing and jointing compound (силиконовый герметик RTV и состав для герметизации швов)

Герметик на силиконовом каучуке, предотвращающий утечки через швы. Позиция 1861108. (2)

POWERPART Stud and bearing lock

Для обеспечения герметизации деталей, работающих в тяжелых условиях и имеющих плотную неподвижную посадку. Позиция 21820119 или 21820120.

POWERPART Threadlock and nutlock (клей для резьбовых соединений и контргайка)

Для фиксации небольших креплений, которые имеют незначительные смещения. Позиция 21820117 или 21820118.

POWERPART Universal jointing compound (универсальный состав для герметизации швов)

Универсальный состав для герметизации швов, заделывающий стыки. Позиция 1861117.(2)

(1)  Powerplant (ELC) не рекомендуется для 1300 серий.

(2)  Данные продукты не рекомендуется использовать для 4006-23 двигателя.

Идентификация двигателя

Если Вам необходимы детали, обслуживание или информация по Вашему двигателю, Вы должны представить полный номер двигателя. Номер двигателя штампуется на табличке с техническими данными, закрепленной на правой стороне двигателя.

Типичный номер двигателя - HQD060003U2041L состоит из следующих кодов:

H	Код мощности двигателя
Q	Применение двигателя
D	Тип двигателя
06	Количество цилиндров двигателя
0003	Номер спецификации двигателя
U	Страна-производитель
2041	Номер сборочной линии
L	Год выпуска

Данные на двигатель

Количество цилиндров	6
Расположение цилиндров	рядное
Цикл	4-х тактовый, компрессионное воспламенение
Система впуска	с турбонаддувом
Система сгорания	прямой впрыск
Номинальный диаметр цилиндра	145 мм (5,709 дюйма)
Номинальный ход поршня	183 мм (7,205 дюйма)
Степень сжатия	14,5:1 номинально
Объем двигателя	18,13 л (1106,36 дюймов3)
Порядок зажигания	1, 5, 3, 6, 2, 4
Направление вращения	Против часовой стрелки со стороны маховика (цилиндр 1 самый дальний от маховика)
Общий вес Electropak	(сухой) 2081 кг (4588 фунтов) (вес с полной заправкой) 2190 кг (4828 фунтов)
Объем смазочного масла:
Вся система	55,5 л (97,7 пинт)
Маслосборник, максимальный объем	53,5 л (94,1 пинт)
Маслосборник, минимальный объем	37,5 л (66,0 пинт)
Давление смазочного масла:
При номинальной скорости	4,2 бар
Система охлаждения:
Объем охлаждающей жидкости двигателя и радиатора	61 л (107,3 пинт)

2

Виды двигателя

Введение

Двигатели Perkins производятся для конкретного использования, поэтому приведенные ниже изображения не обязательно будут соответствовать техническим характеристикам Вашего двигателя.

Расположение деталей двигателя

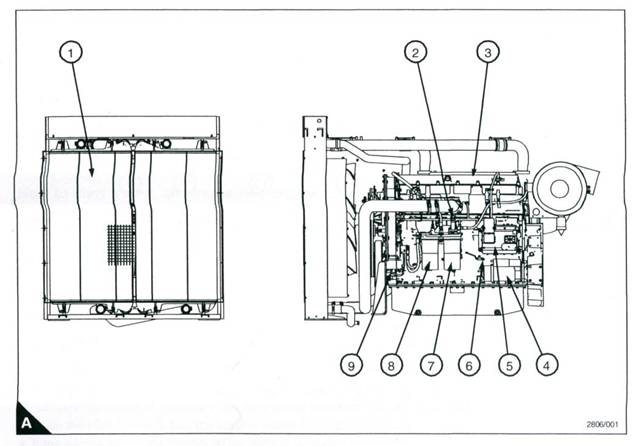

Вид двигателя спереди и слева (А)

1 Радиатор	6 Штифт заземления
2 Насос ручной подкачки	7 Вторичный фильтр топлива
3 Крышка коромысла	8 Первичный фильтр топлива
4 Стартер	9 Датчик скорости/синхронизации (коленчатый вал)
5 Электронный управляющий модуль (ЕСМ)

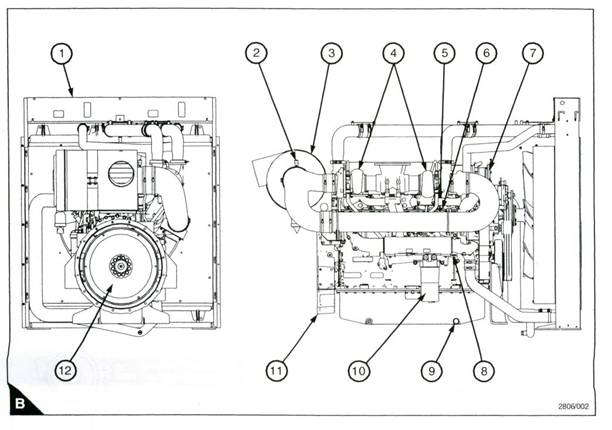

Вид двигателя сзади и справа (В)

1 Радиатор	7 Корпус термостата
2 Индикатор загрязнения	8 Мерная линейка
3 Очиститель воздуха	9 Сливная пробка поддона картера
4 Турбокомпрессоры	10 Фильтр смазочного масла
5 Выпускной коллектор	11 Кожух маховика
6 Крышка заливной горловины смазочного масла	12 Маховик
