[2] Включение питания
(1) Повернуть в положение ON рукоятку в правом нижнем углу шкафа управления.
(2) Нажать клавишу «NC power ON» на панели управления ЧПУ.
(3) Вытянуть кнопку аварийной остановки (EMG. STOP), чтобы отключить блокировку выключателя.
(4) Нажать клавишу «READY» на главной панели управления.
Когда станок готов к работе, индикатор в кнопке «READY» горит.
[3] Контрольные вопросы после включения питания
(1) Нет ли утечек масла вокруг станка?
(2) Нет ли необычных шумов?
(3) Достаточно ли смазочного масла на шпинделе? (если используется жидкостная смазка бабки)
[4] Проверка инструментов, программ и заготовок
(1) В каком состоянии инструменты в магазине?
(2) Правильно ли задан № инструмента?
(3) Сохранена ли программа обработки в памяти?
(4) Правильно ли установлена заготовка?
[5] Возврат всех осей на нуль
Поскольку функция определения абсолютного положения входит в стандартную комплектацию данного станка, нет необходимости выполнять возврат на нуль.
[6] Разогрев
При использовании, например, скоростного шпинделя следует разогревать станок по мере необходимости.
Стр.9
Б. Эксплуатация станка
[7] Обработка
(1) Вызов программы обработки из памяти ЧПУ
(2) Запуск
Запуск станка возможен при выполнении следующих условий:
• Переключатель ручной регулировки скорости подачи (FEED RATE) установлен в положение 100% или менее.
• Переключатель ручной регулировки скорости быстрой подачи (RAPID) установлен в положение, отличное от 0%.
• Гнездо для инструмента находится возле магазина.
• Рука АТС в исходном положении.
• Магазин в исходном положении.
• Инструмент зажат.
• Устройство АЗС в исходном положении (только на станках, где используется устройство АЗС).
(3) Позиционирование
(4) Устройство АТС
(5) Обработка
(6) Завершение обработки
(7) Устройство АЗС (только на станках, где используется это устройство)
В. После завершения обработки
[8] Чистка станка
Удалить металлические стружки.
[9] Перемещение каждой из осей в среднее положение её хода
Оси следует сдвинуть так, чтобы нагрузка на станину была уравновешена.
[10] Отключение питания
(1) Нажать кнопку «EMG. STOP» на главной панели управления.
(2) Нажать клавишу «NC power OFF» (отключение питания) на панели управления ЧПУ.
(3) Повернуть в положение OFF рукоятку в правом нижнем углу шкафа управления.
Стр.10
1.3.2 Работа устройства АТС
[Условия запуска цикла АТС]
• VM/MCV
Ось Z в 1м нулевом положении
Гнездо для инструмента возле магазина
Рука АТС в исходном положении
Магазин в исходном положении
Инструмент зажат в шпинделе
• KCV
Ось Y в 1м нулевом положении
Ось Z в 1м нулевом положении
Гнездо для инструмента возле магазина
Рука АТС в исходном положении
Магазин в исходном положении
Инструмент зажат в шпинделе
• PG8
Ось Х во 2м нулевом положении
Ось Z в 1м нулевом положении
Рука АТС в исходном положении
Магазин в исходном положении
Инструмент зажат в шпинделе
[Цикл работы устройства АТС]
Запуск АТС
I
Ориентация шпинделя
Гнездо для инструмента со стороны шпинделя
I
Рука АТС поворачивается (вперед)
I
Инструмент в шпинделе разжимается
Рука АТС опущена
I
Рука АТС поворачивается
Рука АТС поднята
I
Инструмент зажат в шпинделе
I
Рука АТС поворачивается (назад)
I
Гнездо для инструмента возле магазина
Стр.11
1.4 Как вернуть руку АТС в случае её остановки
Если во время работы устройства АТС его рука по какой-либо причине остановилась, её можно вернуть в исходное положение либо автоматически, с помощью выключателей, либо вручную, используя гаечный ключ. Какой бы способ вы ни применяли, следует сначала устранить проблему, вызвавшую остановку руки АТС.
Если вы используете выключатели для автоматического возврата, и если повреждения самой руки либо станка отсутствуют, то возврат можно выполнять, не извлекая инструменты из шпинделя, инструментального гнезда и руки.
Если вы используете ключ для ручного возврата руки, следует сначала извлечь инструменты из шпинделя, инструментального гнезда и руки.
Если вы не можете извлечь инструмент, подготовьтесь к тому, что он может выпасть.
Внимание! Рука АТС может быть повреждена, если устройство АТС останавливается вследствие столкновения с заготовкой или периферийным узлом. После восстановления работоспособности АТС, в случае если поврежденная рука по-прежнему используется с инструментом, это может привести к серьезному несчастному случаю. Поэтому при проверке работы АТС следите за тем, чтобы в руке не было инструмента. При повреждении устройства АТС следует незамедлительно обратиться в ближайший офис продаж или сервисный центр компании «OKK».
Стр.12
1.4.1 Как вернуть руку АТС автоматически с помощью выключателей
Внимание! Перед автоматическим возвратом с установленным инструментом следует обязательно проверить руку АТС и прочие узлы на предмет повреждений или возможных столкновений.

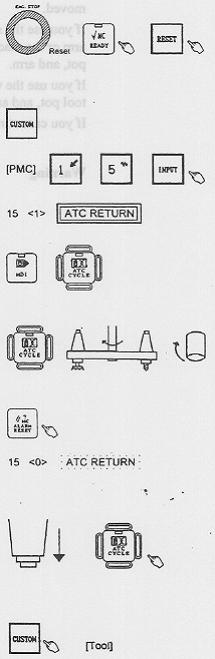

(1) Перезапустить кнопку «EMG. STOP», нажать клавишу «READY», чтобы привести станок в состояние готовности, и нажать клавишу «RESET». Даже если станок уже приведен в состояние готовности, следует обязательно нажать клавишу «RESET». (2) Нажать клавишу «CUSTOM», чтобы вывести на дисплей окно выключателей PMC, и перевести выключатель №15 «АТС RETURN» (Возврат АТС) в состояние ON (вкл). После этого этого индикаторы MDI (РВД) и АТС CYCLE (цикл АТС) начинают мигать, и выдается сообщение [2089 АТС RETURN]. (3) Если в этом состоянии нажать клавишу «АТС CYCLE», то рука АТС автоматически возвращается в свое исходное положение, а гнездо возвращается к магазину. (4) Нажать клавишу «ALARM RESET». Аварийное сообщение [2089 АТС RETURN] исчезнет с дисплея. Выключатель PMC №15 «АТС RETURN» автоматически отключается, когда рука АТС возвращается в исходное положение возвращается в исходное положение. (5) Вручную передвинуть оси X, Y и Z, затем вернуть их к устройству АТС. Проверить, нет ли сбоев в работе устройства АТС. Затем несколько раз выполнить цикл работы АТС №1. Проверить, все ли в порядке. (6) После выполнения вышеперечисленных шагов рука АТС вернется в исходное положение. В этот момент следует обязательно проверить шпиндель и номер инструмента в магазине, чтобы для обработки использовался правильно выбранный инструмент. |
Tool - инструмент |
Примечание: если автоматический возврат руки АТС невозможен из-за проблем с датчиками положения, см. Раздел 1.4.2 «Снятие инструмента» и Раздел 1.4.3 «Как вернуть руку АТС с помощью гаечного ключа».
Стр.13
1.4.2 Снятие инструмента
(1) Для снятия инструмента выделить двух человек.
(2) Проверить № и содержание аварийного сигнала; затем нажать кнопку EMG. STOP.
(3) Держать инструмент так, чтобы он не выпал при разжатии захвата руки.

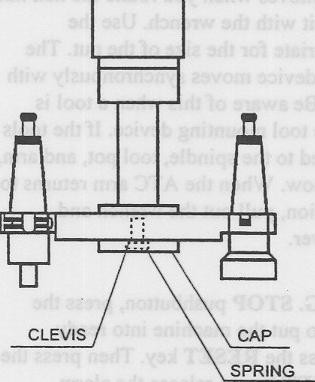

(4) Ослабить болт, которым крепится крышка руки АТС, снять крышку и извлечь серьгу, находящуюся внутри крышки. После этого захват ослабляется, и можно извлечь инструмент.
Внимание! Внутри крышки установлена мощная пружина. Будьте очень осторожны, чтобы не пораниться при снятии крышки, так как она постоянно находится под давление пружины.
Clevis – серьга
Cap – крышка
Spring – пружина
Стр.14
1.4.3 Как вернуть руку АТС с помощью гаечного ключа

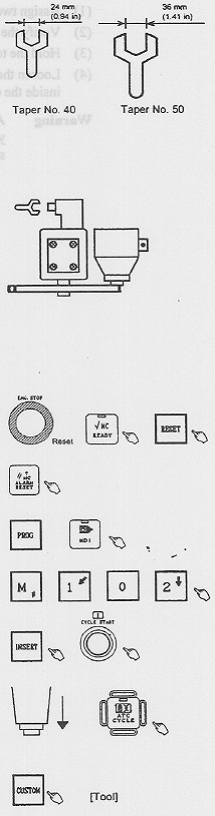

(1) Перед началом возврата руки АТС с помощью гаечного ключа переключить станок в состояние аварийной остановки и извлечь инструмент. (2) Подготовить гаечный ключ на 24 мм (0,94 дюйма) или 36 мм (1,41 дюйма). (3) Снять крышку АТС. Однако в зависимости от модели, форма и расположение крышки АТС могут отличаться от рисунка справа. Taper - конус (4) Рука АТС движется при повороте с помощью ключа шестигранной гайки на узле АТС. Используйте ключ, размер которого соответствует размеру гайки. Оснастка инструмента движется синхронно с рукой АТС. Это следует учитывать в случае, если при перемещении руки инструмент в ней установлен. Если инструмент по-прежнему установлен в шпинделе, гнезде или руке, его теперь следует извлечь. После того, как рука АТС вернулась в исходное положение, извлечь гаечный ключ и закрыть крышку. (5) Перезагрузить кнопку «EMG. STOP», нажать клавишу «READY», чтобы привести станок в состояние готовности, и нажать клавишу «RESET». Затем нажать клавишу «ALARM RESET», чтобы отключить аварийный сигнал. (6) Чтобы вернуть на место гнездо для инструмент, ввести «M102» в режиме РВД. (7) Вручную передвинуть ось Z направлении (-), затем вернуть ось Z в нулевое положение. Затем несколько раз выполнить цикл работы АТС №1. Проверить, все ли в порядке. (8) После выполнения вышеперечисленных шагов рука АТС вернется в исходное положение. В этот момент следует обязательно проверить шпиндель и номер инструмента в магазине, чтобы для обработки использовался правильно выбранный инструмент. |
Tool - инструмент |
Стр.15
1.5 Окно самодиагностики (диагностика в интерфейсе PMC)
1.5.1 Как вывести на дисплей окно самодиагностики

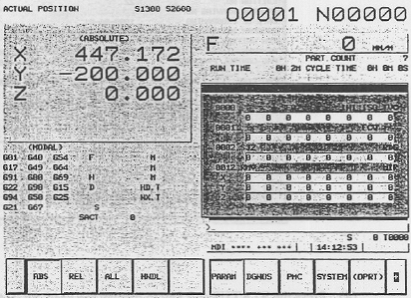

(1) Нажать функциональную клавишу «SYSTEM», чтобы вывести на дисплей параметры.

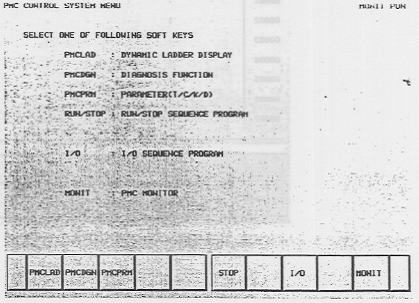

(2) Нажать программную клавишу «PMC», чтобы вывести на дисплей окно «PMC CONTROL SYSTEM MENU» (меню системы управления РМС).
Стр.16
(3) Нажать программную клавишу «PMCDGN», чтобы вывести на дисплей окно «PMC TITLE DATA» (названия РМС).
|
Из за большого объема этот материал размещен на нескольких страницах:
1 2 3 4 5 6 7 8 9 10 11 |
