1.8.2 Проверяемые позиции инвертора
(а) Регулярный осмотр
Вы можете визуально контролировать работу прибору снаружи, не снимаю кожуха, во время эксплуатации и включения питания. Обычно проверяются следующие позиции:
(1) Соответствует ли производительность оборудования ожидаемой (выдерживаются ли стандартные характеристики)?
(2) Соответствует ли окружающее оборудование стандартным характеристикам?
(3) Нормально ли работает дисплей сенсорной панели?
(4) Не возникает ли необычных шумов, вибрации или запахов?
(5) Нет ли признаков перегрева или обесцвечивания?
(б) Оценка срока службы инвертора по сервисной информации
Функциональные коды H42 и H43 (Сервисная информация) выводят на дисплей данные по сроку электростатической емкости конденсатора основной цепи и сроку службы вентилятора охлаждения. Используйте эти данные, чтобы определять время замены деталей.
(1) Измерение емкости конденсатора основной цепи
В данном инверторе имеется функция отображения на сенсорной панели емкости конденсатора при повторном включении питания, после того, как сетевое питание инвертора отключалось по каким-либо причинам, а электростатическая емкость конденсатора измеряется автоматически. Емкость конденсатора отображается в виде процента от исходного значения, сохраняемого в инверторе на заводе перед отгрузкой.
(2) Срок службы вентилятора охлаждения
Функциональный код H43 отображает общее количество часов работы вентилятора охлаждения, округленное до ближайшего целого значения. Эту величину следует использовать просто для сведения, поскольку фактический срок службы вентилятора в значительной степени зависит от окружающей температуры.
Проверяемый элемент | Критерии уведомления о завершении срока службы |
Конденсатор основной цепи | Не более 85,0% от исходного значения |
Вентилятор охлаждения | 30000 часов |
(в) Сменные детали
Для каждой детали предусмотрен определенный срок службы. Хотя срок службы меняется в зависимости от условий работы оборудования, рекомендуется заменять детали по истечении количества лет, указанного ниже. Для замены деталей обращайтесь в ближайший сервисный центр компании «OKK».
Проверяемый элемент | Стандартный срок службы |
Вентилятор охлаждения | 3 года |
Сглаживающий конденсатор | 5 лет |
Алюминиевый конденсатор на печатной плате | 7 лет |
Стр.32
1.8.3 Вывод на дисплей и сброс аварийных сообщений инвертора
При срабатывании защитной функции инвертора на его цифровой дисплей выводится аварийное сообщение. Сообщение остается на дисплее до тех пор, пока система выдает аварийный сигнал. В памяти сохраняется информация о трех последних аварийных сигналах. Чтобы просмотреть сведения об аварийных сигналах, выполняйте нижеописанную процедуру.
Чтобы сбросить аварийное сообщение, нажать клавишу ALARM RESET
на главной панели управления, или отключить питание.
Опасно! Не нажимайте клавишу инвертора
. Если нажать эту клавишу в момент, когда на инвертор отправляется рабочая команда, то аварийный сигнал будет сброшен, однако это может привести к перезапуску станка, что опасно.

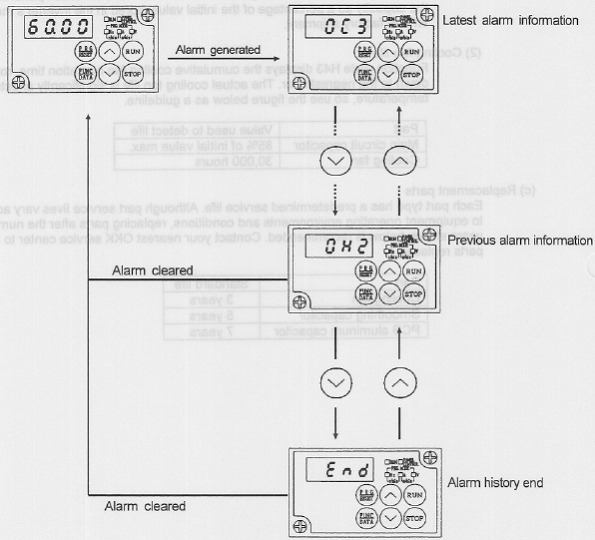

Вывод на дисплей аварийного сообщения при активации защитной функции:
Когда активируется защитная функция инвертора, то на его цифровой дисплей выводятся сведения об аварийной ситуации.
Если нажать клавиши
или
, когда активируется защитная функция инвертора (когда генерируется аварийный сигнал), это позволяет просмотреть три последних аварийных сигнала, сохраняемых в истории. Используя функцию Н02, можно просматривать 4 последних аварийных сигнала
Alarm generated – генерируемый аварийный сигнал
Alarm cleared – удаленный аварийный сигнал
Latest alarm information – сведения о последнем аварийном сигнале
Previous alarm information - сведения о предыдущем аварийном сигнале
Alarm history end – окончание истории аварийных сигналов
Стр.33
1.8.4 Перечень аварийных сообщений инвертора (FVR-E11S)
Наименование сигнала | Сообщение на дисплее | Описание | |
Превышение по току | OC1 | При ускорении | |
OC2 | При торможении | Произошло короткое замыкание или заземление выходной цепи вследствие избыточного тока мотора, в результате чего выходной ток инвертора превысил предел обнаружения превышения по току. | |
OC3 | При постоянной скорости | ||
Превышение по напряжению | OU1 | При ускорении | Рекуперированная мощность мотора увеличилась, в результате чего промежуточное напряжение постоянного тока основной цепи превысило предел обнаружения превышения по напряжению (примерно 400 В постоянного тока). Избыточное входное напряжение приводит к размыканию цепи, однако оно не защищает инвертор от повреждений, вызываемых превышением по напряжению. |
OU2 | При торможении | ||
OU3 | При постоянной скорости | ||
Низкое напряжение | LU | Напряжение питания упало, в результате чего промежуточное напряжение постоянного тока основной цепи опустилось ниже предела обнаружения падения напряжения (примерно 200 В постоянного тока). Если задать функциональный код F14 (перезапуск после мгновенного отключения питания), данный аварийный сигнал не выдается. Сообщение о сигнале невозможно вывести на дисплей в случае, если напряжение упало настолько, что управляющая мощность отсутствует. | |
Потеря фазы на входе | Lin | Выпрямляющий диод или сглаживающий конденсатор основной цепи могут быть повреждены при потере одной из трех фаз питания (L1/R, L2/S и L3/T), подключенных к сети, или если напряжение трех фаз питания не сбалансировано. В этом случае данный аварийный сигнал генерируется с целью остановить инвертор. | |
Перегрев инвертора | OH1 | Температура вентилятора охлаждения инвертора поднялась вследствие сбоя в работе вентилятора или аналогичной проблемы. | |
Внешний аварийный сигнал | OH2 | Генерируется по сигналу замыкания контакта, если сигнальные контакты от внешних устройств (например, гасителя колебаний, цепи DB или внешнего теплового устройства) подключены к клеммам цепи управления (THR). Также возникает для защиты инвертора от перегрева термистора РТС. | |
Перегрев цепи DB | dbH | Предотвращает перегорание цепи из-за увеличения температуры, вызванного её чрезмерным использованием, если выбран функциональный код F13. | |
Перегрузка мотора 1 | OL1 | Ток мотора превысил заданный рабочий уровень, если выбран функциональный код F10 (electronic thermal 1). | |
Перегрузка мотора 2 | OL2 | Ток второго мотора превысил заданный рабочий уровень, если второй мотор включен и используется вместе с функциональным кодом A04 (electronic thermal 2). | |
Перегрузка инвертора | OLU | Выходной ток термической защиты полупроводниковых элементов в основной цепи инвертора превысил значение перегрузки по току. | |
Ошибка памяти | EM | Ошибка записи данных или аналогичная ошибка памяти | |
Ошибка коммуникации сенсорной панели | Er2 | Генерируется при использовании сенсорной панели вследствие ошибок в передаче данных между панелью и узлом управления, или при обнаружении прекращения коммуникации. | |
Ошибка ЦПУ | Er3 | Шум или другие проблемы ЦПУ | |
Ошибки | Er4 | Ошибки, возникающие при использовании какого-либо дополнительного устройства | |
дополнительных устройств | Er5 | ||
Ошибка выходной проводки | Er7 | Обрыв или разъединение контактов в выходной цепи инвертора при самонастройке | |
Ошибка RS485 | Er8 | Ошибка коммуникации при использовании интерфейса RS485 |
Стр.34

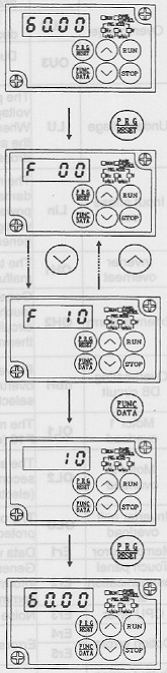

1.8.5 Вывод на дисплей параметров
(а) Остановите работу инвертора и выполните нижеописанные действия, чтобы вывести на дисплей сведения о параметрах.
Внимание! Выполнение нижеописанных действий во время работы станка может привести к непредсказуемой работе оборудования, если эти действия выполнены некорректно. Перед началом работы следует всегда проверять, чтобы станок был в состоянии аварийной остановки.
Осторожно! В зависимости от характеристик станка, фактические параметры могут несколько отличаться. Проверяйте их по таблице параметров, поставляемой вместе со станком.
(1) Нажать кнопку аварийной остановки (EMG. STOP) на главной панели управления, чтобы перевести станок в состояние аварийной остановки. (2) Нажать клавишу инвертора (3) Нажать клавишу инвертора (4) Нажать клавишу (5) Нажать клавишу Внимание! При нажатии клавиши (6) Чтобы вывести на дисплей установки для других номеров функций (параметров), повторить шаги (2) - (5). |
|
. На приборе включается программный режим, а на цифровом дисплее появляются номера функций (параметров).
, чтобы вывести на дисплей установочные данные функции (параметра).
Стр.35
|
