Руководство по техническому обслуживанию электрического оборудования (стр. 4 )

(2) Соответствует ли окружающее оборудование стандартным характеристикам?

(3) Нормально ли работает дисплей сенсорной панели?

(4) Не возникает ли необычных шумов, вибрации или запахов?

(5) Нет ли признаков перегрева или обесцвечивания?

(б) Оценка срока службы инвертора по сервисной информации

Используя меню №5 «Maintenance information» (Сервисная информация) в программном режиме, можно вывести на дисплей сенсорной панели данные для определения оставшегося срока службы (для сведения) "main circuit capacitor" (конденсатора основной цепи), "PCB's electrolytic capacitor" (электролитического конденсатора печатной платы) and "cooling fan" (вентилятора охлаждения).

(1) Конденсатор основной цепи

В данном инверторе имеется функция отображения на сенсорной панели емкости конденсатора при повторном включении питания, после того, как сетевое питание инвертора отключалось по каким-либо причинам, а электростатическая емкость конденсатора измеряется автоматически.

Емкость конденсатора отображается в виде процента от исходного значения, сохраняемого в инверторе на заводе перед отгрузкой.

(2) Электролитический конденсатор печатной платы

Используя меню №5 «Maintenance information» (Сервисная информация) в программном режиме, можно проверять общее количество часов работы электролитического конденсатора на печатной плате. Отображаемое количество часов обозначает общую продолжительность времени, когда на электролитический конденсатор подавалось напряжение. Единица измерения при этом составляет 1000 часов.

(3) Вентилятор охлаждения

Используя меню №5 «Maintenance information» (Сервисная информация) в программном режиме, можно проверять общее количество часов работы вентилятора охлаждения. Отображаемое количество часов обозначает общую продолжительность времени, в течение которого работал вентилятор. Единица измерения при этом составляет 1000 часов. Эту величину следует использовать просто для сведения, поскольку фактический срок службы вентилятора в значительной степени зависит от окружающей температуры и условий.

Проверяемый элемент	Критерии уведомления о завершении срока службы
Конденсатор основной цепи	Не более 85,0% от исходного значения
Электролитический конденсатор на печатной плате	Общее количество часов работы составляет не менее 87000. (Срок службы в случае, если инвертор работает при температуре 40°C и коэффициенте загрузки 80%)
Вентилятор охлаждения	Общее количество часов работы составляет не менее 87000. (Срок службы в случае, если инвертор работает при температуре 40°C и коэффициенте загрузки 80%)

(в) Сменные детали

Для каждой детали предусмотрен определенный срок службы. Хотя срок службы меняется в зависимости от условий работы оборудования, рекомендуется заменять детали по истечении количества лет, указанного ниже. Для замены деталей обращайтесь в ближайший сервисный центр компании «OKK».

Проверяемый элемент	Стандартный срок замены
Конденсатор основной цепи	10 лет
Электролитический конденсатор на печатной плате	10 лет
Вентилятор охлаждения	10 лет

Стр.23

1.7.3 Вывод на дисплей и сброс аварийных сообщений инвертора

При срабатывании защитной функции инвертора на его цифровой дисплей выводится аварийное сообщение. Сообщение остается на дисплее до тех пор, пока система выдает аварийный сигнал. В памяти сохраняется информация о трех последних аварийных сигналах. Чтобы просмотреть сведения об аварийных сигналах, выполняйте нижеописанную процедуру.

Чтобы сбросить аварийное сообщение, нажать клавишу ALARM RESET на главной панели управления, или отключить питание.

Опасно! Не нажимайте клавишу инвертора . Если нажать эту клавишу в момент, когда на инвертор отправляется рабочая команда, то аварийный сигнал будет сброшен, однако это может привести к перезапуску станка, что опасно.

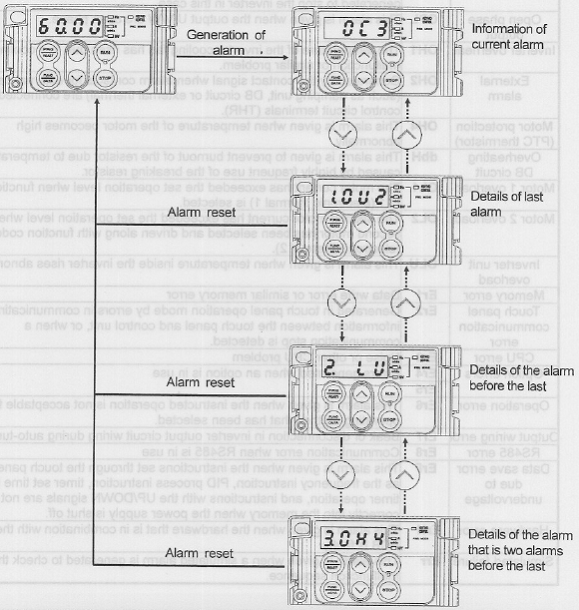

Вывод на дисплей аварийного сообщения при активации защитной функции:

Когда активируется защитная функция инвертора, то на его цифровой дисплей выводятся сведения об аварийной ситуации.

Если нажать клавиши или , когда активируется защитная функция инвертора (когда генерируется аварийный сигнал), это позволяет просмотреть три последних аварийных сигнала, сохраняемых в истории.

Generation of alarm – генерация аварийного сигнала

Alarm reset – сброс аварийного сигнала

Information of current alarm – сведения о текущем аварийном сигнале

Details of last alarm – информация о последнем аварийном сигнале

Details of the alarm before the last - информация о предпоследнем аварийном сигнале

Details of the alarm that is two alarms before the last - информация об аварийном сигнале перед предпоследним

Стр.24

1.7.4 Перечень аварийных сообщений инвертора (FRN-E1S)

Наименование сигнала	Сообщение на дисплее	Описание
Превышение по току	OC1	При ускорении
	OC2	При торможении	Произошло короткое замыкание или заземление выходной цепи вследствие избыточного тока мотора, в результате чего выходной ток инвертора превысил предел обнаружения превышения по току.
	OC3	При постоянной скорости
Превышение по напряжению	OU1	При ускорении	Рекуперированная мощность мотора увеличилась, в результате чего промежуточное напряжение постоянного тока основной цепи превысило предел обнаружения превышения по напряжению (примерно 400 В постоянного тока). Избыточное входное напряжение приводит к размыканию цепи, однако оно не защищает инвертор от повреждений, вызываемых превышением по напряжению.
	OU2	При торможении
	OU3	При постоянной скорости
Низкое напряжение	LU	Напряжение питания упало, в результате чего промежуточное напряжение постоянного тока основной цепи опустилось ниже предела обнаружения падения напряжения (примерно 200 В постоянного тока). Данный аварийный сигнал не выдается даже тогда, когда напряжение постоянного тока основной цепи падает, в случае если задать F14=4 или 5.
Потеря фазы на входе	Lin	Выпрямляющий диод или сглаживающий конденсатор основной цепи могут быть повреждены при потере одной из трех фаз питания (L1/R, L2/S и L3/T), подключенных к сети, или если напряжение трех фаз питания не сбалансировано. В этом случае данный аварийный сигнал генерируется с целью остановить инвертор.
Исходящий сигнал с неполной фазой	OPL	Данный аварийный сигнал выдается в случае, если исходящие сигналы U/V/W с неполной фазой.
Перегрев инвертора	OH1	Температура вентилятора охлаждения инвертора поднялась вследствие сбоя в работе вентилятора или аналогичной проблемы.
Внешний аварийный сигнал	OH2	Генерируется по сигналу замыкания контакта, если сигнальные контакты от внешних устройств (например, гасителя колебаний, цепи DB или внешнего теплового устройства) подключены к клеммам цепи управления (THR).
Защита мотора (термистор PTC)	OH4	Данный аварийный сигнал выдается в случае чрезмерного перегрева мотора.
Перегрев цепи DB	dbH	Данный аварийный сигнал выдается во избежание сгорания резистора при увеличении температуры, вызванном чрезмерно частым использованием тормозного резистора.
Перегрузка мотора 1	OL1	Ток мотора превысил заданный рабочий уровень, если выбран функциональный код F11 (electronic thermal 1).
Перегрузка мотора 2	OL2	Ток второго мотора превысил заданный рабочий уровень, если второй мотор включен и используется вместе с функциональным кодом A07 (electronic thermal 2).
Перегрузка инвертора	OLU	Данный аварийный сигнал выдается при чрезмерном росте температуры внутри инвертора.
Ошибка памяти	EM	Ошибка записи данных или аналогичная ошибка памяти
Ошибка коммуникации сенсорной панели	Er2	Генерируется при использовании сенсорной панели вследствие ошибок в передаче данных между панелью и узлом управления, или при обнаружении прекращения коммуникации.
Ошибка ЦПУ	Er3	Шум или другая проблема ЦПУ
Ошибки дополнительных устройств	Er4 Er5	Ошибки, возникающие при использовании какого-либо дополнительного устройства
Ошибка действия	Er6	Данный аварийный сигнал выдается, когда заданное действие является неприемлемым для выбранного способа работы.
Ошибка проводки	Er7	Обрыв или разъединение контактов в выходной цепи инвертора при самонастройке
Ошибка RS485	Er8	Ошибка коммуникации при использовании интерфейса RS485
Ошибка сохранения данных из-за низкого напряжения	ErF	Данный аварийный сигнал выдается, когда команды, задаваемые с помощью сенсорной панели, например, частота, ПИД-команды, заданное время в режиме таймера и команды с сигналами UP/DOWN (вверх/вниз) некорректно сохраняются в памяти при отключении питания.
Ошибка аппаратного обеспечения	ErH	Данный аварийный сигнал выдается при сбоях аппаратного обеспечения, работающего в сочетании с управляющей печатной платой.
Смоделированный сбой	Err	Данный аварийный сигнал выдается при создании смоделированной аварийной ситуации для проверки последовательности действий при неисправности.
