(б) Изменение функциональных кодов

Функциональные коды состоят из буквы и цифр. Буква обозначает группу функциональных кодов.

Функциональные коды

Функции

F00 - F42

Базовые функции

E01 - E46

Функции контактов

C01 - C33

функции управления

P01 - P10

Мотор 1

H01 - H46

Функции повышенной производительности

A01 - A19

Мотор 2

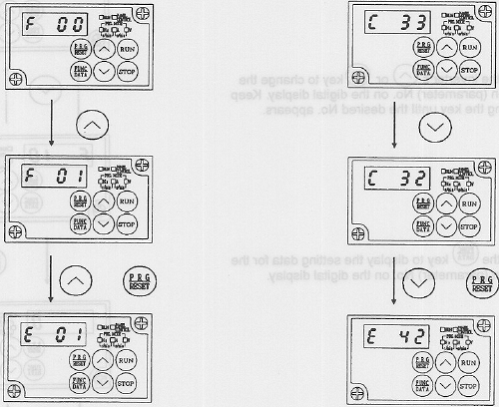

(1) Каждый раз при нажатии клавиш или инвертора функциональный код меняется. (Если нажать и удерживать клавишу со стрелкой, переключение кодов идет непрерывно.)

(2) Если нажать клавиши или , при этом удерживая клавишу , то функциональные коды переключаются группами.

(Нажать клавиши и , чтобы перейти к первому функциональному коду в группах F, E, С, P, H и A.

Нажать клавишу и , чтобы перейти к последнему функциональному коду в группах F, E, С, P, H и A.)


Стр.36

1.8.6 Изменение параметров инвертора

Остановите работу инвертора и выполните нижеописанные действия, чтобы изменить сведения о параметрах.

Внимание! Выполнение нижеописанных действий во время работы станка может привести к непредсказуемой работе оборудования, если эти действия выполнены некорректно. Перед началом работы следует всегда проверять, чтобы станок был в состоянии аварийной остановки.

Внимание! Сохранение ошибочных данных в памяти может вызывать непредвиденные действия станка, при этом возникает риск несчастных случаев. Менять данные следует только по указаниям специалиста по сервису компании «ОКК».

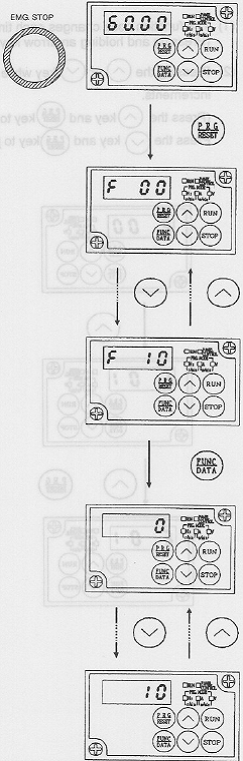

(1) Нажать кнопку аварийной остановки (EMG. STOP) на главной панели управления, чтобы перевести станок в состояние аварийной остановки.

(2) Нажать клавишу инвертора . На приборе включается программный режим, а на цифровом дисплее появляются номера функций (параметров).

(3) Нажать клавишу инвертора или . Номер функции (параметра) на цифровом дисплее меню на цифровом дисплее меняется. Нажимать клавиши до тех пор, пока там не появится нужный номер.

(4) Нажать клавишу , чтобы вывести на дисплей установочные данные функции (параметра).

(5) Нажать клавишу или , чтобы изменить установки.


Стр.37

НЕ нашли? Не то? Что вы ищете?

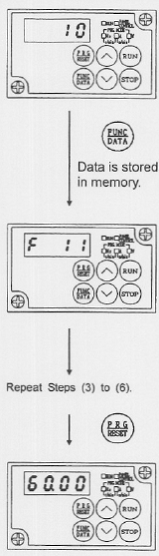

(6) Нажать клавишу , чтобы сохранить в памяти данные на дисплее и вывести на него следующую по порядку функцию (параметр).

Внимание! Сохранение ошибочных данных может вызывать непредвиденные движения станка, а это может приводить к несчастным случаям. Менять данные следует только по указаниям специалиста по сервису компании «ОКК».

(7) Чтобы изменить установки для других номеров функций (параметров), повторить шаги (3) - (6).

(8) Нажать клавишу , чтобы вернуться в режим остановки (работы) инвертора.

Data is stored in memory – данные сохранены в памяти

Repeat steps (3) to (6) – повторить шаги (3) - (6)

Стр.38

Пусто

Стр.39

2. Аварийные сообщения

2.1 Аварийные сообщения

2.1.1 Окно аварийной диагностики

При возникновении аварийного сигнала и появлении программной клавиши «ALARM» в левом нижнем углу дисплея выполняйте нижеописанные действия, чтобы вывести на дисплей описание этого сигнала.

(1) Нажать клавишу выбора функций «MESSAGE» .

(2) Если это аварийный сигнал ЧПУ, выбрать программную клавишу «ALARM».

(3) Если это аварийный сигнал станка, выбрать программную клавишу «MSG».

Подробнее об аварийных сигналах ЧПУ см. руководство по эксплуатации УЧПУ. При возникновении аварийного сигнала станка см. Раздел 2.2 «Таблица аварийных сообщений».

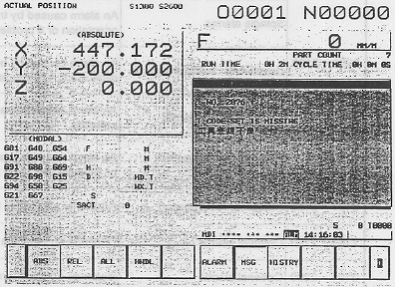

Окно аварийных сигналов (сигналы ЧПУ)

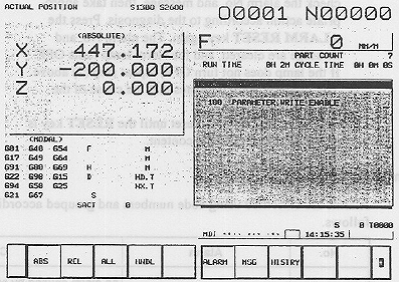

Окно сообщений для оператора (сигналы станка)

Стр.40

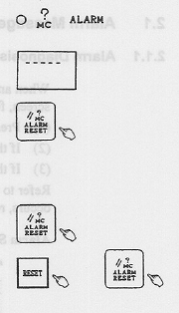

2.1.2 Сброс аварийных сигналов

(1) При возникновении аварийного сигнала загорается соответствующий индикатор, а в окне аварийных сообщений отображаются № и сообщение.

(2) Нажать клавишу «ALARM RESET».

(3) Зафиксировать № и содержание аварийного сигнала и принять соответствующие меры в соответствии с диагнозом.

(4) Снова нажать клавишу «ALARM RESET». № сигнала и сообщение о нем удаляются, а индикатор гаснет. Если появилось дополнительное сообщение, проверить № сигнала и это сообщение, затем принять соответствующие меры в соответствии с диагнозом. Нажать клавишу «ALARM RESET» снова. № сигнала и сообщение о нем удаляются, а индикатор гаснет. Если индикатор не погас, повторить шаг (2), описанный выше. Светящийся аварийный индикатор указывает на то, что причина аварийного сигнала не устранена.

Некоторые сигналы, в зависимости от содержания, можно сбросить только нажатием клавиши «RESET».

2.1.3 Классификация аварийных сигналов

Аварийные сигналы классифицируются по номера кодов и группируются следующим образом:

№

Аварийные сигналы

Содержание

Внешние сигналы

Аварийный сигнал, инициируемый системой контроля оборудования, обнаружившей проблему, или сигнал от периферийного устройства.

Сигналы, относящиеся к шпинделю

Аварийный сигнал, вызванный проблемами с запуском или ориентацией шпинделя, или проблемой с переключением передач.

2001 -2100

Аварийные сигналы при невыполнении каких-либо условий

Аварийный сигнал, вызванный невыполнением каких-либо условий для запуска цикла, либо для запуска устройства АТС/магазина/устройства АЗС.

Аварийные сигналы при отказе детекторов

Аварийный сигнал, вызванный проблемами с конечными выключателями.

Аварийные сигналы при ошибках в программе и работе станка

Аварийный сигнал, вызванный ошибками при работе выключателей, или трудностями при выполнении функции с каким-либо кодом.

2101 -2180

Дополнительные сообщения

Дополнительные сообщения для сигналов 2001 - 2100.

2181 -2190

Аварийные сигналы, добавляемые как опции

В зависимости от комплектации станка.

2191 -2200

Аварийные сигналы, добавляемые как опции

В зависимости от комплектации периферийных устройств.

Стр.41

2.2 Таблица аварийных сообщений

Таблица аварийных сообщений включает в себя сигналы, добавляемые как опции. В зависимости от типа и модели станка, не все эти сигналы могут выдаваться.

Указания по выполнению самодиагностики см. в разделе 1.5 «Окно самодиагностики». Информацию о деталях см. в «Перечне деталей».

Как показано на примере ниже, аварийное сообщение может отличаться от сообщения станка. Аварийные сообщения станка подробно описаны на последующих страницах.

(Сообщение)

2002 OVER LOAD (перегрузка)

(при возникновении аварийного сигнала в окне появляются его № и сообщение.)

(Диагноз и исправление)

Термореле в шкафу управления активировано вследствие перегрузки одного из следующих моторов.

QF10: однофазная цепь на 100В переменного тока

FR4: мотор насоса СОЖ

FR44: мотор стружкоотвода

Проверить, нет ли заедания на входе в мотор.

Устранить причину, затем нажать на кнопку перезагрузки термореле.

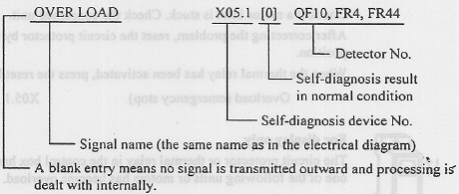

Detector No.

Self-diagnosis result in normal condition

Self-diagnosis device No.

Signal name (the same name as in the electrical diagram)

A blank entry means no signal is transmitted outward and processing is dealt with internally.

№ детектора

Самодиагностика обнаружила нормальное состояние

№ устройства самодиагностики

Название сигнала (совпадает с названием электрической схемы)

Отсутствие введенных данных означает, что система не выдала никакого внешнего сигнала, и что аварийный сигнал обрабатывается внутри системы

Стр.42
