Руководство по техническому обслуживанию электрического оборудования (стр. 5 )

1.7.5 Вывод на дисплей параметров

Остановите работу инвертора и выполните нижеописанные действия, чтобы вывести на дисплей сведения о параметрах.

Внимание! Выполнение нижеописанных действий во время работы станка может привести к непредсказуемой работе оборудования, если эти действия выполнены некорректно. Перед началом работы следует всегда проверять, чтобы станок был в состоянии аварийной остановки.

Осторожно! В зависимости от характеристик станка, фактические параметры могут несколько отличаться. Проверяйте их по таблице параметров, поставляемой вместе со станком.

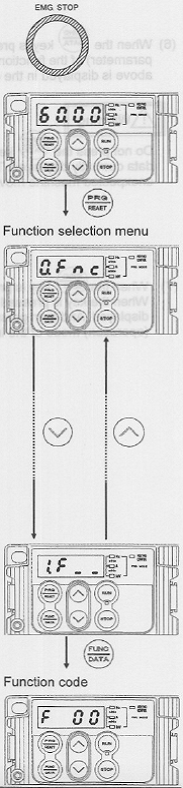

(1) Нажать кнопку аварийной остановки на главной панели управления и активировать состояние аварийной остановки. (2) Нажать клавишу инвертора. На приборе включается программный режим, а на цифровом дисплее появляется меню выбора функций. (3) Если нажать клавишу или инвертора, то меню на цифровом дисплее меняется. Выберите в таблице, приводимой ниже, функциональный код, который нужно вывести на дисплей (в данном примере отображается базовая функция «1.F_».) Функциональные коды Меню выбора функций F00 - F51 1.F__(базовые функции) E01 - E99 1.E_(функции расширения) C01 - C53 1.C_(функции управления) P01 - P99 1.P_(параметры мотора 1) H01 - H98 1.H_(функции повышенной производительности) A01 - A46 1 .A (параметры мотора 2) J01 - J86 1.J_(прикладные функции) y01 - y99 1.Y_(функции связи) (4) Нажать клавишу инвертора. Выбранный функциональный код (номер функции) выводится на цифровой дисплей.

Function selection menu – меню выбора функций Function code - функциональный код

Стр.26

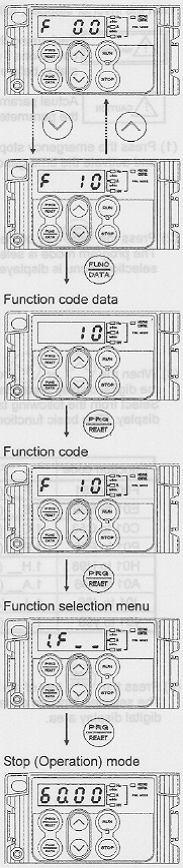

(5) Каждый раз при нажатии клавиш или инвертора функциональный код (номер функции) на цифровом дисплее меняется. Чтобы вывести на дисплей нужный номер функции, нажимайте на клавиши нужное количество раз. (6) Если нажать клавишу , на цифровом дисплее появляются данные (параметр инвертора) функционального кода (номера функции) выбранного выше. Внимание! Не нажимайте клавишу постоянно, так как это приводит к сохранению данных, отображаемых в данный момент. Сохранение ошибочных данных может вызывать непредвиденные движения станка, а это может приводить к несчастным случаям. (7) Если нажать клавишу , на дисплей выводится функциональный код. Если нажать эту клавишу повторно, на дисплей выводится меню выбора функций. А затем нажмите клавишу снова, чтобы выбрать режим остановки (работы) инвертора.

Function code data – значение функционального кода Function selection menu – меню выбора функций Function code - функциональный код Stop (operation) mode - режим остановки (работы)

Стр.27

1.7.6 Изменение параметров инвертора

Остановите работу инвертора и выполните нижеописанные действия, чтобы изменить сведения о параметрах.

Внимание! Выполнение нижеописанных действий во время работы станка может привести к непредсказуемой работе оборудования, если эти действия выполнены некорректно. Перед началом работы следует всегда проверять, чтобы станок был в состоянии аварийной остановки.

Внимание! Сохранение ошибочных данных в памяти может вызывать непредвиденные действия станка, при этом возникает риск несчастных случаев. Менять данные следует только по указаниям специалиста по сервису компании «ОКК».

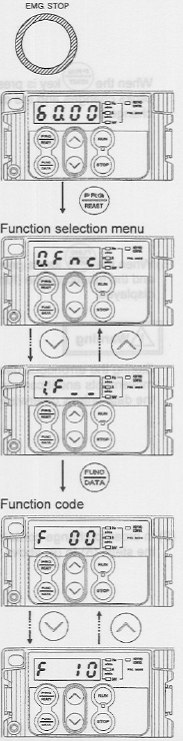

(1) Нажать кнопку аварийной остановки на главной панели управления и активировать состояние аварийной остановки. (2) Нажать клавишу инвертора. На приборе включается программный режим, а на цифровом дисплее появляется меню выбора функций. (3) Если нажать клавишу или инвертора, то меню на цифровом дисплее меняется. Выберите функциональный код, который нужно вывести на дисплей (в данном примере отображается базовая функция «1.F_».) (4) Нажать клавишу инвертора. На цифровом дисплее появляется выбранный функциональный код (номер функции). (5) Каждый раз при нажатии клавиш или инвертора функциональный код (номер функции) на цифровом дисплее меняется. Чтобы вывести на дисплей нужный номер функции, нажимайте на клавиши нужное количество раз.

Function selection menu – меню выбора функций Function code - функциональный код

Стр.28

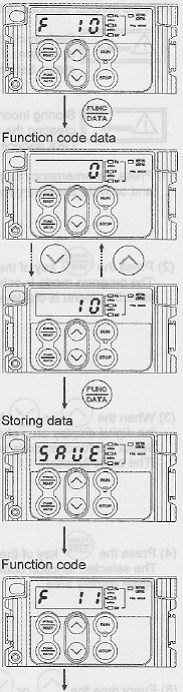

(6) Если нажать клавишу , на цифровом дисплее появляются данные (параметр инвертора) функционального кода (номера функции) выбранного выше. (7) Введенные данные можно изменять нажатием клавиш или . Если нажать и удерживать клавишу не менее 1 секунды, то мигающая цифра изменяется, и можно изменять значение следующей мигающей цифры. (8) При нажатии клавиши данные на дисплее сохраняются, и на дисплей выводится следующий по порядку функциональный код (номер функции). Внимание! Сохранение ошибочных данных может вызывать непредвиденные движения станка, а это может приводить к несчастным случаям. Поэтому изменять данные можно только по указаниям нашего сервисного инженера. (9) Чтобы изменить содержание других функциональных кодов, повторить вышеописанные действия (5) - (9).

Повтор действий (5) - (9). Function selection menu – меню выбора функций Storing data – сохранение данных Function code - функциональный код

Стр.29

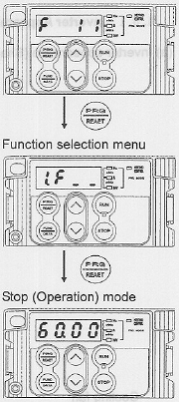

(10) Если нажать клавишу , на дисплей выводится меню выбора функций. Нажмите клавишу снова, чтобы выбрать режим остановки (работы) инвертора.

Функциональный код

Стр.30

1.8 Инвертор (серия FVR-E1 IS)

1.8.1 Внешний вид и функции инвертора

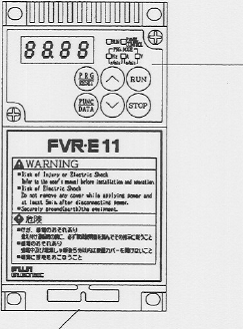

(a) Внешний вид инвертора (форма и размеры варьируют в зависимости от выходной мощности.)

Сенсорная панель

Вентилятор охлаждения

(отсутствует на моделях с выходной мощностью не более 0,75 кВт)

(б) Сенсорная панель Цифровой дисплей Отображает функциональные коды и введенные данные при настройке программ. Во время работы отображает такие позиции, как заданные частоту, силу тока и напряжение. Если оборудование было остановлено при включении защитной функции, отображается код, показывающий причину ошибки. Клавиша PRG/RESET Переключает между собой обычный режим и режим настройки программ. Используется для сброса состояния остановки после срабатывания защитной функции. Клавиша FUNC/DATA В обычном режиме выбирает такие установки, как частота и выходной ток, при остановке и работе. В режиме настройки программ используется для считывания и записи функциональных кодов и значений функций.

Дисплей единиц измерения/ режимов работы Светодиодные индикаторы выводят на дисплей единицы измерения величин и режим программирования. Клавиша RUN Управляется внешними сигналами, поэтому ручное использование отключено. Клавиша STOP Управляется внешними сигналами, поэтому ручное использование отключено. Клавиши движения вверх/вниз В режиме настройки программ используется для изменения функциональных кодов или настройки данных.

Стр.31
