РУКОВОДСТВО ПО ТЕХНИЧЕСКОМУ ОБСЛУЖИВАНИЮ ЭЛЕКТРИЧЕСКОГО ОБОРУДОВАНИЯ

FANUС Серия i

Стр.2

Пусто

Стр.3

Содержание

1.Описание порядка технического обслуживания

1.1 Панель управления...................................................................................................................................CE1- 1

1.2 Проверяемые позиции...............................................................................................................................CE1- 3

1.3 Технологический процесс работы станка...............................................................................................CE1- 4

1.3.1 Корпус станка..........................................................................................................................................CE1- 4

1.3.2 Работа устройства АТС..........................................................................................................................CE1-6

1.4 Как вернуть руку АТС в случае её остановки........................................................................................CE1- 7

1.4.1 Как вернуть руку АТС автоматически с помощью выключателей....................................................CE1- 8

1.4.2 Снятие инструмента................................................................................................................................CE1- 9

1.4.3 Как вернуть руку АТС с помощью гаечного ключа ………………………………………………... CE1-10

1.5 Окно самодиагностики (диагностика в интерфейсе PMC) ..................................................................CE1-11

1.5.1 Как вывести на дисплей окно самодиагностики..................................................................................CE1-11

1.5.2 Как вывести на дисплей любое необходимое устройство ………………………………….............CE1-13

1.6 Возврат на нуль без упоров......................................................................................................................CE1- 14

1.6.1 Параметры................................................................................................................................................CE1-14

1.6.2 Порядок возврата на нуль......................................................................................................................СЕ 1 - 15

1.7 Инвертор (серия FRN-E1S) .......................................................................................................................CE1 -16

1.7.1 Внешний вид и функции инвертора......................................................................................................CE1-16

1.7.2 Проверяемые позиции............................................................................................................................CE1-18

1.7.3 Вывод на дисплей и сброс аварийных сообщений..............................................................................CE1-19

1.7.4 Перечень аварийных сообщений............................................................................................................CE1- 20

1.7.5 Вывод на дисплей параметров................................................................................................................CE1-21

1.7.6 Изменение параметров............................................................................................................................CE1-23

1.8 Инвертор (серия FVR-E11S) .....................................................................................................................CE1 - 26

1.8.1 Внешний вид и функции инвертора......................................................................................................CE1-26

1.8.2 Проверяемые позиции............................................................................................................................CE1-27

1.8.3 Вывод на дисплей и сброс аварийных сообщений ..............................................................................CE1-28

1.8.4 Перечень аварийных сообщений............................................................................................................СЕ1 - 29

1.8.5 Вывод на дисплей параметров...............................................................................................................CE1-30

1.8.6 Изменение параметров............................................................................................................................CE1-32

Стр.4

2. Аварийные сообщения

2.1 Аварийные сообщения....................................................................................................................................CE2- 1

2.1.1 Окно аварийной диагностики.....................................................................................................................CE2- 1

2.1.2 Сброс аварийных сигналов..........................................................................................................................CE2- 2

2.1.3 Классификация аварийных сигналов..........................................................................................................CE2- 2

2.2 Таблица аварийных сообщений......................................................................................................................CE2- 3

2.2.1 Внешние аварийные сигналы.......................................................................................................................CE2- 4

2.2.2 Аварийные сигналы, относящиеся к шпинделю.......................................................................................CE2- 7

2.2.3 Аварийные сигналы при невыполнении каких-либо условий..................................................................CE2-10

2.2.4 Аварийные сигналы при отказе детекторов...............................................................................................CE2-13

2.2.5 Аварийные сигналы при ошибках в программе и работе станка..............................................................CE2- 14

2.2.6 Дополнительные сообщения.........................................................................................................................CE2-16

2.2.7 Аварийные сигналы, добавляемые как опции............................................................................................CE2-19

3. Параметры

3.1 Параметры станка..............................................................................................................................................CE3- 1

3.1.1 Как вывести на дисплей параметры станка.................................................................................................CE3- 1

3.1.2 Как изменить параметры станка...................................................................................................................CE3- 5

Стр.5

1. Описание порядка технического обслуживания

1.1 Панель управления

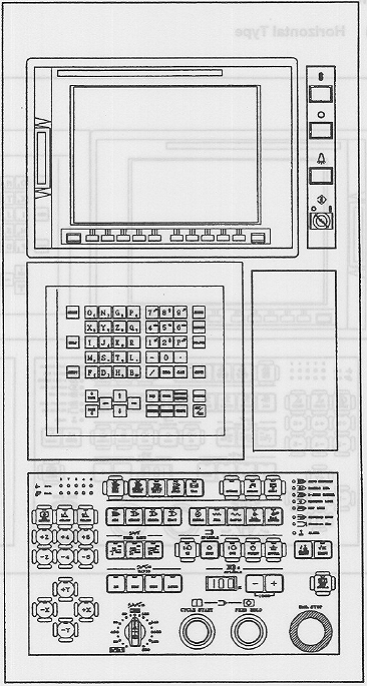

(a) Горизонтального типа

Стр.6

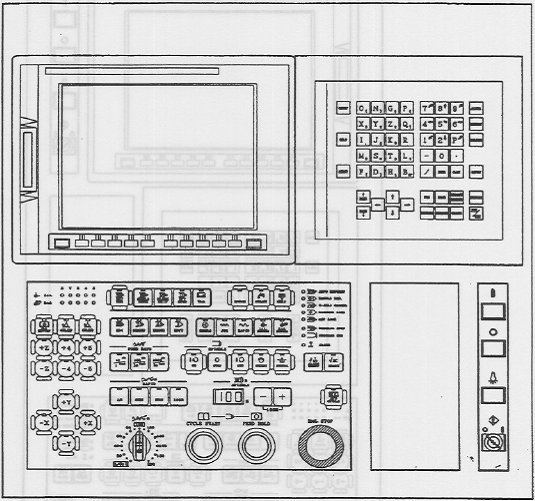

(б) Вертикального типа

Стр.7

1.2 Проверяемые позиции

При составлении контрольного перечня позиций, которые необходимо проверять при запуске вашего станка, следует обязательно включить туда нижеследующие пункты.

Заземление

Поскольку инвертор переменного тока используется как устройство для контроля скорости шпинделя и прочих узлов, существует утечка тока. Может случиться так, что лица, работающие на станке и возле него, получат удар электрическим током, если оборудование заземлено неправильно. Следует обязательно проверять его на наличие незакрепленных или неправильно подключенных контактов, на совместимость размеров кабелей или разъемов и т. д., чтобы обеспечить правильное заземление и безопасную эксплуатацию. Сопротивление заземления должно быть не более 100 Ом. Следует проверять заземление перед включение станка.

Вентиляторы охлаждения шкафа управления

Для охлаждения компонентов в шкафу управления установлены вентиляторы. Следует периодически проверять и чистить вентиляторы, поскольку накапливающаяся смазка и грязь могут привести к прекращению их работы. Вентиляторы охлаждения установлены в следующих местах:

(1) На дверце шкафа управления;

(2) Сбоку (на задней панели станка) или позади шкафа управления

Замена аккумулятора

На данной модели используются аккумуляторы 2х типов: аккумулятор УЧПУ и аккумулятор импульсного кодера абсолютного положения. Как правило, заменять аккумуляторы необходимо раз в год.

Подробнее о замене см. руководство по эксплуатации или по техническому обслуживанию ЧПУ «FANUC». Аккумуляторы установлены в следующих местах:

(1) Аккумулятор УЧПУ: устройство ЧПУ

(2) Аккумулятор импульсного кодера абсолютного положения: на дверце шкафа управления.

Примечание: на станках с инкрементной системой отсчета такие аккумуляторы импульсного кодера.

Воздушный фильтр узла масляного охлаждения

В состав узла масляного охлаждения входит собственно масляный охладитель (узел охлаждения смазки шпинделя) и насос смазки шпинделя. Воздушный фильтр установлен на входе в теплообменник охладителя. Фильтр следует периодически чистить.

Если этого не делать, охладитель будет работать некорректно, и станок может выдать аварийное сообщение.

Стр.8

1.3 Технологический процесс работы станка

1.3.1 Корпус станка

A. Подготовка к работе

[ l ] Контрольные вопросы перед включением питания

(1) Достаточно ли смазочного масла на поверхностях скольжения?

(2) Правильно ли установлено давление воздуха?

(3) Полностью ли удалены металлические стружки?

(4) Чисты ли станок?

(5) Не застряли ли посторонние предметы в конвейере для стружки? (в случае если конвейер установлен)

(6) Правильно ли подключено заземление?

(7) Очищены ли моторы вентиляторов в шкафу управления?

(8) Если установлено устройство блокировки дверцы, то она должна быть закрыта.

(9) Достаточно ли смазочного масла на бабке станка? (если такая смазка используется)
