Кормораздатчик ограниченной мобильности для свиноматок и поросят-сосунов КСП-Ф-0,8А предназначен для приготовления и дифференцированной дозированной раздачи в индивидуальные и групповые кормушки влажных кормовых смесей свиноматкам и обезжиренного молока, комбикорма и других сухих подкормок, поросятам-сосунам. Корма в кормушки дозируют и выдают в автоматическом или ручном режиме.

Агрегат состоит из ходовой тележки, установленной на четырех колесах, два из них — приводные, трех бункеров 1 (рис. 2, а), два из которых (по бокам) предназначены для накопления сухих кормов и один (центральный) служит для приготовления кормовых смесей.

Бункер-смеситель содержит мешалку 2 винтового типа и два на­клонно установленных выгрузных шнека, закрепленных на дне бункера. Корм из бункера-смесителя поступает в выгрузные шнеки через окна с шиберными заслонками 6. С помощью последних пе­рекрываются окна во время загрузки кормов в бункере.

Внутри бункеров сухих кормов размещены шнеки-питатели 3, расположенные соосно с валом мешалки 2. Они приводятся в дви­жение от этого вала путем включения кулачковых муфт. Для разда­чи обезжиренного молока на кормораздатчике предусмотрены две фляги, снабженные сливными устройствами.

Внутри помещения кормораздатчик передвигается по рельсово­му пути, по обе стороны которого расположены станки для свиноматок и поросят с индивидуальными и групповыми кормушками.

Кормораздатчик ограниченной мобильности КС-1,5 предназна­чен для приготовления и раздачи влажных кормосмесей свиньям всех возрастных групп на репродукторных и откормочных свино­фермах.

Основные сборочные единицы - самоходная тележка с элект­роприводом, бункер (рис.2 ,б), внутри которого смонтированы шнек-смеситель 7 и лопастная мешалка 2, выгрузные (раздающие) шнеки 4, заслонки 6, распределительная коробка, мотор-редуктор, траверса, разравниватель и пульт управления.

В бункер 1 загружают готовые к выдаче корма или компоненты кормосмеси. В это время выгрузные окна закрыты шиберными зас­лонками 6. Если корма необходимо смешивать, то включают шнек-смеситель 7 и лопастную мешалку 2. Продолжительность смешива­ния 4...20 мин. После этого включают привод ходовой тележки и выгрузных шнеков, открываются шиберные заслонки 6. Раздатчик, перемещаясь по рельсовому пути вдоль кормушек, равномерно выгружает в них корм. Норма выдачи регулируется изменением ве­личины открытия шиберных заслонок.

Конструкция позволяет раздавать корм на каждую сторону или на обе одновременно. При выдаче в индивидуальные кормушки ис­пользуют тормозное устройство.

Кормораздатчик универсальный ограниченной мобильности для свиней КУС-Ф-2 предназначен для нормированной раздачи влажных кормовых смесей и сухих концентрированных кормов раз­личным половозрастным группам животных на свиноводческих фермах. Его выпускают в двух исполнения: КУС-Ф-2-1 - наполь­ный (рис. 2, в) для ферм, оборудованных рельсовыми путями шириной 616 и 750 мм, шириной кормового прохода 1200...1400 мм; КУС-Ф-2-2 - эстакадный, передвигающийся на эстакаде шири­ной 1050 мм над спаренными кормушками.

Кормораздатчик состоит из сварного бункера, оборудованного мешалкой, двух выгрузных шнеков, присоединенных к дну бункера через шиберные задвижки, ходовой части, электроприводов и сбо­рочных единиц электрооборудования, обеспечивающих работу кормораздатчика автоматически по заданной программе или в ручном режиме.

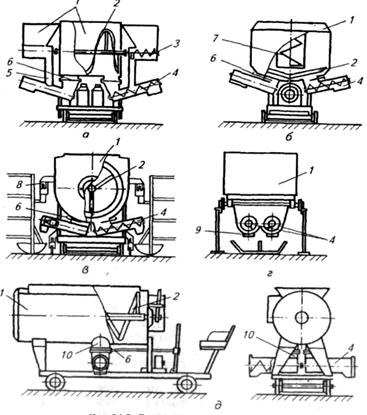

Рис. 2. Схемы раздатчиков кормов:

а - КСП-Ф-0.8А; б - КС-1.5; в - КУС-Ф-2-1; г - КЭС-1.7; д - РС-5А; 1 - бункера; 2 -

мешалки; 3 - шнек-питатель; 4 - выгрузные (раздающие) шнеки; 5 - рукав; 6 - заслонки: 7 - шнек-смеситель; 8 - упор; 9 - выгрузное окно; 10 - горловина

У кормораздатчика эстакадного исполнения отсутствуют рама и площадка для оператора. Ходовые колеса закреплены на опорах бункера. Выгрузные шнеки расположены под бункером и вдоль его оси.

Кормораздатчик напольного исполнения снабжен рамой с пло­щадкой для оператора и поручнями. Сверху на раме закреплен бун­кер, а снизу - ведущая и ведомая пары ходовых колес. Выгрузные шнеки расположены перпендикулярно продольной оси кормораз­датчика и под углом к горизонту.

Корм раздается в автоматическом режиме следующим образом. С помощью упоров 8 и программного устройства задают необходи­мую норму выдачи корма в каждую кормушку. В бункер 1 загружают корм и включают в работу привод мешалки 2 и ходовой части. Ме­шалка перемешивает кормовую смесь, что исключает ее расслоение и сепарацию. При движении машины от упора срабатывает датчик, включающий раздающие шнеки 4, и корм из бункера выгружается в кормушки на одну или две стороны. После раздачи заданного коли­чества корма шнеки останавливаются, а кормораздатчик переезжа­ет к другим кормушкам, и цикл повторяется столько раз, сколько выставлено в рабочее положение упоров. В конце кормового ряда кормораздатчик останавливается, включается обратное направле­ние его передвижения, и он возвращается в исходное положение.

В ручном режиме для управления рабочим процессом кормо­раздатчика служит пульт. Смесь из бункера выдается на одну или две стороны через выгрузные шнеки, оборудованные системой от­крытия шиберов. При изменении их положения нормируется вы­дача.

Электропитание кормораздатчика осуществляется с помощью гибкого кабеля, подвешенного на тросе или уложенного в лоток.

Кормораздатчик ограниченной мобильности КЭС-1,7 предназ­начен для транспортировки и раздачи в две рядом расположенные кормушки сухих и увлажненных смесей, концентрированных кор­мов с измельченными корнеклубнеплодами и зеленой массой на откормочных и репродукторных фермах при групповом содержании свиней..

Кормораздатчик представляет собой бункер 1 (рис. 2, г) для корма, установленный на самоходной тележке. Последняя пере­двигается над двумя рядами кормушек по рельсовому пути, кото­рый расположен на эстакаде. Внутри бункера размещены два шнека 4, подающие корм к выгрузным окнам 9. Каждое окно закрывают шиберной заслонкой вручную. Норму выдачи кормов регулируют изменением частоты вращения выгрузных шнеков 4.

Кормораздатчик передвигается с помощью индивидуального электропривода с асинхронным короткозамкнутым электродвига­телем. Механизм выдачи кормов также работает от отдельных элек­тродвигателей. Питание подводится к электродвигателям от элект­росети по гибкому кабелю.

Раздатчик-смеситель ограниченной мобильности РС-5А для су­хих и влажных кормов предназначен для смешивания полужидких кормов влажностью 60...80 % и их раздачи в корыта-кормушки рас­положенные в свинарнике по обе стороны кормового прохода. Этот агрегат применяют в свинарниках-маточниках, в помещениях для доращивания и откорма свиней. Он представляет собой электрифи­цированную самоходную тележку, передвигающуюся по рельсово­му пути, и состоит из бункера 1 (рис. 2, д) с мешалкой 2. Ее лопа­сти расположены по винтовой линии. Витки мешалки имеют с од­ного конца правое направление, а с другого - левое. В нижней час­ти бункера сделаны два отверстия с горловинами 10. К ним крепятся выгрузные (раздающие) шнеки 4. Места соединения горловин со шнеками перекрыты шиберными заслонками 6, которые управля­ются рычагами.

Лопасти мешалки 2, вращаясь, перемешивают кормосмесь и од­новременно перемещают ее в зону работы раздающих шнеков 4. Для очистки торцовых стенок бункера от кормосмеси крайние лучи лопастей оснащены скребками. При открытии шиберных заслонок шнеки захватывают корм и подают в кормушки. При выдаче кормов в индивидуальные кормушки используют тормозное устройство для остановки кормораздатчика.

Таблица 2

Технические характеристики электрифицированных рельсовых

раздатчиков кормов

Показатель	РС –5А	КСПФ – 0,8А	КЭС – 1,7	КС – 1,5	КУС – Ф –2-1
Вместимость бункера, м3	0,8	0,8	1,7	2,0	2,0
Мощность электродвигателя, кВт	3,0	5,0	5,15	7,35	7,0
Скорость передвижения (рабочая) м/с	0,5	0,25	0,5	0,36	0,3
Производительность при раздаче, т/ч	5,0	12,0	14,5	5,0	5,0
Ширина колеи, мм	616	616 и 750	1020	750	750…1050
Длина	3315	2850	3120	1600	3500
Ширина	1480	1850	1200	2450	1500
Высота	1600	1665	1470	1850	1800
Масса, кг	724	790	945	900	1000

Движение раздатчика и работа всех механизмов осуществляются от одного электродвигателя. От него вращение передается через червячный редуктор с предохранительной муфтой на мешалку и конический редуктор, а с выходного вала последнего - на раздающие шнеки и ведущую колесную пару посредством цепных передач. Норму раздачи корма регулируют изменением величины открытия шиберных заслонок.

1.4. Устройство стационарных кормораздатчиков

Унифицированный стационарный раз датчик кормов внутри кормушек РВК-Ф-74 создан на базе кормораздатчиков ТВК-80А и ТВК-80Б (рис.3).

Рис.3. транспортер – раздатчик РВК – Ф – 74:

1 – привод; 2 – желоб – кормушка; 3 - рабочий орган; 4 – натяжная станция с загрузочным бункером; 5 - пульт управления

Он обеспечивает раздачу всех видов кормов, кроме жидких. Состоит из рабочего органа, приводной и натяжной станций, кормового желоба и электрооборудования.

Рабочий орган служит для перемещения корма по кормовому желобу. Он состоит из двух частей: круглозвенной цепи и оцинкованного стального троса, к которому при помощи хомутов и пла­нок крепится прорезиненная лента шириной 500 мм.
