Приводная станция предназначена для реверсивного привода в движение рабочего органа, транспортирую­щего корм по кормовому желобу. Станция включает в себя сварную станину, привод, концевые выключате­ли и устройство для сбрасывания круглозвенной цепи рабочего органа.

Натяжная станция служит для натяжения рабочего органа и загрузки кормов. Она состоит из рамы, на­тяжного барабана и бункера. Натяжение осуществляется

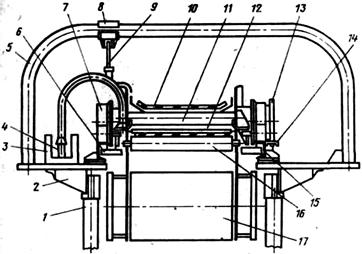

Рис. 4. Поперечный разрез транспортера-раздатчика ТРЛ-100:

1 - стойка; 2 - кронштейн; 3 - лоток; 4 - кабель; 5 - дуга; 6 — ролики ог­раничительные; 7 - опорный каток; 8 - концевой выключатель; 9 - пласти­на; 10 - лента; 11 - ролики; 12 - секция; 13 - цевочное колесо; 14 - рейка; 15 - направляющий швеллер; 17 - ведущий барабан.

перемещением оси натяжного барабана в пазах рамы с помощью винтов и гаек.

Кормовой желоб представляет собой железобетон­ный короб-кормушку и является связующим звеном между приводной и натяжной станциями. Вдоль днища желоба размещена деревянная доска с двумя продоль­ными направляющими.

В местах стыка днища с боковыми стенками желоба закреплены деревянные брусья для уменьшения износа ленты рабочего органа.

Раздатчик кормов ТРЛ-100 (рис. 4) с пере­движным ленточным транспортером предназначен для транспортирования и подачи в кормушки силоса, сена­жа, зеленой массы, измельченных грубых кормов и их смеси. Его устанавливают над кормушкой. Каркас кор­мораздатчика выполнен в виде секций, образующих желоб, в котором размещается транспортерная лента шириной 500 мм. На концах каркаса установлены на­тяжные секции с концевым барабаном и натяжным устройством винтового типа для натяжения ленты. Натяжные секции оборудованы захватами для разъемных направляющих рукавов.

На средней части раздатчика снизу расположена приводная станция, служащая для перемещения раз­датчика и привода ленты. Раздатчик перемещается по направляющим швеллерам 15 на катках, расположен­ных с шагом 3 м. К одной из направляющих крепится рейка 14 цевочного колеса. Направляющие швеллеры монтируются к стойкам 1 при помощи кронштейнов 2.

При монтаже раздатчика над кормушкой кронштей­ны меньшей ширины устанавливают под углом к раз­датчику, благодаря чему сохраняется постоянное рас­стояние между направляющими. Электроэнергия к раз­датчику подводится через гибкий кабель 4, размещен­ный в лотке 3.

Раздатчик может поставляться укомплектованным двумя типами разъемных рукавов, предназначенных для передачи кормов в совмещенные или раздельные кормушки. Управление раздатчиком - с центрального пульта в автоматическом режиме и согласованно с ра­ботой распределительного транспортера.

Скорость перемещения раздатчика и ленты изме­няют при помощи сменных звездочек и зубчатых колес.

Натягивают ленту натяжным винтом. Для очистки ленты предусмотрены чистики. При работе раздатчика ТРЛ-100 привод и цевочное колесо перемещаются вмес­те с транспортером, а рейка неподвижна.

Технологический процесс осуществляется так. Раздатчик наезжает на сбрасыватель, надевает его на подхваты, выполненные в виде вилки, и увлекает за собой, выдавая корм через воронку сбрасывателя в кор­мушку. По окончании раздачи корма в данную кормушку раздатчик подхватывает второй сбрасыватель. Во время перемещения над другой кормушкой первый сбра­сыватель наезжает на упор, сходит с подхватов и опус­кается на рамку.

Кормораздатчики с одностороннимКЛО-75 и двусторонним КЛК-75 подходом животных предназначены для раздачи измельченных зеленых кормов, силоса, сенажа, сена, соломы и их смесей, а также удаления остатков из кормушки. Осо­бенность кормораздатчиков в том, что в них использована стальная лента толщиной 1 мм, укладываемая внутри бетонной кормушки. Такая лента не вытягивается, де­шевле и долговечнее резинотканевой.

Кормораздатчики КЛО-75 и КЛК-75 унифицирова­ны между собой на 80 % и отличаются шириной ленты, размерами сопряженных деталей, скоростью движения ленты, временем выдачи корма и массой (у КЛО-75 — соответственно 0,57 м/с, 3 мин, 1500 кг; у КЛК-75 — 0,28 м/с, 4,5 мин, 2200 кг). Производительность кормо­раздатчиков 60 т/ч, установленная мощность электродвигателей 5,5 кВт, длина кормового желоба 75 м.

Лекция 6

« Механизация водоснабжения животноводческих ферм и комплексов»

1.Общие сведения о воде, системе и схеме водоснабжения.

2.Оборудование для подачи воды на животноводческие фермы.

3.Оборудование для поения с/х животных

Общие сведения о воде

Один из наиболее крупных потребителей воды - сельское хозяйство, и в частности животноводство. Потребность в воде животноводства в десятки раз выше, чем населения. Расход воды в сельскохозяйственном производстве очень значителен. Так на получение 1 т молока он составляет 5…10 т, на промывку 1 т соломы при выращивании - 50т, на производство 1 т мяса говядины - 50 т, на выращивание 1 т картофеля - 300 т, на выращивание 1 т пшеницы - 1000 т

На животноводческих и птицеводческих фермах, фабриках и комплексах вода расходуется на производственно-технические нужды( поение животных и птицы, приготовление кормов, мойку оборудования, уборку помещений, мойку животных и др.), отопление, хозяйственно-питьевые нужды обслуживающего персонала( в бытовых помещениях, умывальнях, душевых, туалетах и др.) и противопожарные мероприятия.

Правильная организация водоснабжения имеет исключительное значение для эффективной работы фермы, так как обеспечивает нормальное выполнение производственно- зоотехнических процессов и противопожарную безопасность, улучшает условия содержания животных, повышает производительность и культуру труда обслуживающего персонала, увеличивает продуктивность животных, улучшает качество продукции и снижает ее себестоимость.

Качество воды в зависимости от назначения должно удовлетворять определенным требованиям. Его оценивают по органолептическим свойствам, а также по химическому и бактериологическому составу воды.

К органолептическим свойствам свойствам воды относятся: мутность, цветность, привкус и запах.

Мутность воды зависит от количества находящихся в ней взвешенных веществ и выражается в мг/л.

Цветность воды зависит от имеющихся в ней органических или минеральных механических примесей и выражается в градусах.

Привкус и запах воды вызываются присутствием в ней органических веществ, минеральных солей, а также растворенных газов и определяется по пятибалльной системе.

Химический состав воды характеризуется общей минерализацией, активной реакцией, жесткостью и окисляемостью. Общая минерализация зависит от суммарного количества растворенных в воде минеральных и органических веществ. Жесткость воды обусловлена содержанием растворенных в ней солей кальция и магния.

Бактериологический состав воды характеризуется количеством содержащихся в ней болезнетворных и сапрофитных бактерий.

Требования к качеству питьевой воды изложены в ГОСТах.

Система и схемы водоснабжения животноводческих ферм и пастбищ.

Система водоснабжения- это комплекс взаимосвязанных машин, оборудования и инженерных сооружений, предназначенных для забора воды из источников, подъема ее на высоту, очистки, хранения и подачи к местам потребления.

Состав машин и инженерных сооружений зависит в основном от источника водоснабжения и требований, предъявляемых к качеству воды.

При водоснабжении животноводческих ферм наибольшее распространение получили местные и централизованные хозяйственно-производственные системы водоснабжения с подземными источниками воды и пожаротушения из противопожарных резервуаров мотопомпами или автонасосами.

В свою очередь, централизованные системы могут быть частью группового сельскохозяйственного водопровода, обеспечивающего водой несколько населенных пунктов, ферм и других производственных объектов, расположенных, как правило, на значительном расстоянии друг от друга.

Схема водоснабжения- это технологическая линия, связывающая в той или иной последовательности водопроводные сооружения, предназначенные для добывания, перекачки, улучшения качества и транспортировки воды к пунктам ее потребления. Воду можно подавать к потребителям по различным схемам.

В зависимости от конкретных условий( рельефа местности, мощности источника водоснабжения, надежности электроснабжения и др.) схемы водоснабжения могут иметь один или два подъема воды, предусматривать хранение регулируемого ее количества в водонапорных башнях или подземных резервуарах, подачу противопожарного запаса воды непосредственно из источника и др.

На рис.74 показана возможная схема водоснабжения из открытого источника для животноводческой фермы.

Представленный на рисунке состав инженерных сооружений непостоянен, его можно изменить в зависимости от качества воды в источнике, рельефа местности и прочих условий. Например, очистные сооружения, резервуары чистой воды и насосная станция второго подъема могут отсутствовать, если качество воды в источнике соответствует ГОСТу на питьевую воду.

Окончательный выбор той или иной схемы водоснабжения в каждом конкретном случае должен быть обоснован технико-экономическим расчетам. К строительству принимается вариант с наименьшими капитальными и эксплуатационными затратами.

Источники водоснабжения и водозаборные сооружения.

Источники водоснабжения могут быть поверхностными ( реки, озера, водохранилища и др.) и подземными( родниковые, грунтовые и межпластовые воды). Они должны обеспечивать наибольший суточный расход воды потребителями независимо от времени года и условий потребления.

При выборе источника централизованного водоснабжения предпочтение отдают подземным водам по сравнению с поверхностными. Это объясняется повсеместным распространением подземных вод и возможностью использования их без очистки. Поверхностные воды применяют реже, так как они наиболее подвержены загрязнению и перед подачей потребителю нуждаются в специальной очистке.

Подземные воды в зависимости от условий их залегания делятся на грунтовые и межпластовые(рис.75).

Грунтовые подземные воды залегают на первом от поверхности земли водонепроницаемом слое, практически не защищены от загрязнения и имеют резкие колебания дебита. Малые запасы грунтовых вод и их санитарная надежность делают их непригодными для использования в качестве источников централизованного водоснабжения.
