Рис. 1. Технологическая схема кормоуборочного самоходного комбайна КСК-100А:

1 - режущий аппарат; 2 - мотовило; 3 - шнек; 4 - питающие вальцы; 5 – под прессовывающий валец; 6 - гладкий валец; 7 - противоречащая пластина; 18 - измельчающий барабан; 9 - силосопровод; 10 — дефлектор.

Для заготовки силоса и сенажа используют кормоуборочный комплекс СОЖ, состоящий из комбайна КС-1,8 «Вихрь» и двух прицепов-емкостей ПСЕ-12,5. Грузоподъемность прицепа-емкости 4 т, вместимость кузова до 12,5 м3.

Применяют три способа силосования: наземный, траншейный и башенный. Наземное силосование в буртах и курганах рекомендуется в тех местах, где подпочвенные воды подходят близко к поверхности земли. При этом способе не требуется сооружать хранилище, закладка силоса механизирована. Его недостаток — большие потери силоса (до 30 %).

Наименьшие потери силоса наблюдаются при хранении в башнях, но при этом усложняется процесс загрузки башен/и выгрузки силоса. Кроме того, на строительство башен требуются дополнительные затраты. Башни строят из кирпича, дерева, бутового камня, железобетонных плит и листового железа, их вместимость от 420 до 4200 м3. Промышленностью выпускается башня БС-9,15. В технологический комплект оборудования башни входят пневматический транспортер ТЗБ-30 для загрузки массы, распределитель массы РМБ-9,15 и разгрузчик РБВ-6.

Назначение и характеристика. Комплект механизированных средств сенажной башни для погрузки.

Кормораздатчик-питатель КТУ-10П, предназначен для приема измельченной растительной массы и дозированной подачи в пневматический транспортер-загрузчик. Представляет собой переоборудованный кормораздатчик КТУ-10, в котором тракторный механический привод заменен на электрический и сам кормораздатчик поставлен на фундамент (рис. 2).

Транспортер-загрузчик сенажных башен Т 3 Б - 30 пневматический используется для приема измельченной массы из питателя и подачи ее по трубопроводу загрузчика (рис. 3) в башню высотой до 24 м. Диаметр трубопровода 310 мм, а ротора— 1194 мм. Частота вращения ротора 980 об/мин.

Распределитель массы в башне РМБ-9,15 метательного типа предназначен для равномерного распределения в башне массы, измельченной на отрезки длиной до 30 мм, влажностью 45—55%. Масса поступает через дефлектор на вращающийся наклонный лоток и разбрасывающий диск, которые веерообразно распределяют ее по всему сечению башни. Рассчитан на работу при температуре воздуха в башне от 5 до 50°С и относительной влажности до 100%.

Распределитель-разгрузчик массы в башне Р ВС-9,15. равномерно разбрасывает и частично уплотняет массу с одновременным формированием в башне центрального канала для последующей выгрузки сенажа (рис. 4). В отличие от РМБ-9,15 этот распределитель — активного действия с автоматическим управлением распределения в башне загружаемой массы. Для образования центрального выгрузочного канала к нему подвешивают металлический цилиндр диаметром 0,8 м, длиной 3 м.

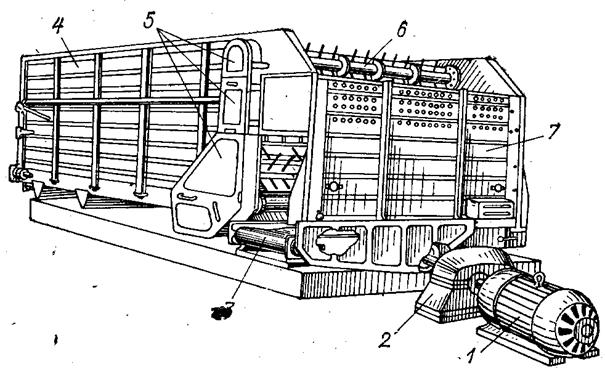

Рис. 2. Кормораздатчик-питатель КТУ-10П:

1 — электродвигатель; 2 — редуктор; 3 — поперечный транспортер; 4 — надставной борт; 5 — щитки ограждения; 6 — верхний битер; 7 — щит-отражатель

Рис. 3. Транспортер-загрузчик башен ТЗБ-30:

1 - электродвигатель; 2 — карданный вал; 3 — вентилятор-швырялка; 4 — пульт управления; 5 — транспортер; 6 — мотор-редуктор

Разгрузчик башен верхний РБВ-6 предназначен для выгрузки сенажа из хранилищ башенного типа. Во время заполнения башни массой разгрузчик удерживается под ее куполом в подвешенном состоянии тросами и ручкой лебедки. Для выгрузки его опускают до соприкосновения шнеков и ведущего колеса с массой сенажа. По мере выгрузки разгрузчик периодически опускают ручной лебедкой с тросом на глубину хода шнека.

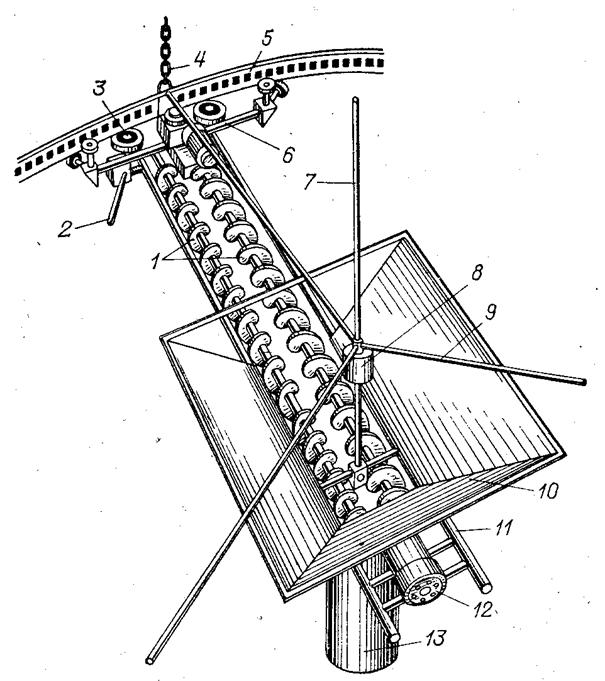

Рис. 4. Распределитель-разгрузчик РВС-9,15:

1 — шнеки; 2 — рычаг датчика подъема машины; 3 — опорный ролик; 4 — цепь подвески кольца; 5 — подвесное кольцо; 6 — механизм поворота; 7 — центральный трос навески; 8 — тюкосъемник; 9 — приспособление для центрирования; 10 — приемный бункер; 11 — рама; 12 — привод; 13 — шахтообразователь

Транспортер кормов ступенчатый Т К С - 6 применяется для транспортировки измельченных кормов от башни в животноводческие помещения. Он состоит из горизонтального и горизонтально-наклонного транспортеров, каждый из которых имеет привод и может работать самостоятельно. Скорость движения цепи транспортера — 0,7 м/с. Высота погрузки — 5,7 м,

-а угол наклона к горизонту —30°.

Наибольшее распространение нашел способ силосования в траншеях. Потери при таком способе силосования составляют 10 ... 12 %, все процессы механизированы. Затраты на строительство траншей меньше, чем на строительство башен. Траншеи строят наземными, полузаглубленными и заглубленными (рис. 5). Размеры траншей: ширина 14 ... 18 м, высота до 4 м, длина до 60 м; вместимость от 500 до 6000 м3. Облицовывают траншеи железобетонными плитами, бутовым камнем, кирпичом, деревом. Наземную часть обваловывают грунтом. Все силосохранилища обеспечивают устройством-приемником для сбора излишков силосного сока.

Требуемая вместимость силосохранилища V, м3:

где Р — годовое потребление силоса одним животным данного вида, т; т — число животных данного вида; у — плотность силоса (0,5 ... 1,0 т/м3); к — потери силосной массы при силосовании, %.

Потерн к силосной массы при силосовании в траншеях составляют 10... 12%, в башнях — 2.. .3%, в буртах — 30.. .35%.

Рис. 5. Силосные траншеи:

а — наземная; б — полузаглубленная; в — заглубленная; Н — высота траншеи; В — ширина траншеи.

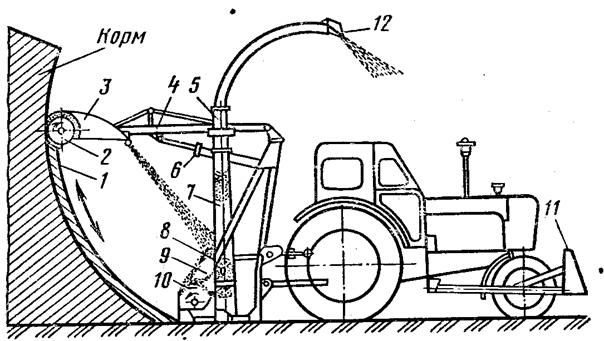

Рис. 6. Технологическая схема погрузчика-измельчителя силоса и грубых кормов ПСК-5:

1 — слой корма; 2 — фрезерный барабан; 3 — щиток; 4 — стрела; 5 — дефлектор выгрузной трубы; 6 — гидроцилиндр; 7 — выгрузная труба; 8 — вентилятор; 9 — приемный ковш; 10 — шнек; 11 — бульдозерная навеска; 12 — отражающий козырек.

Для выгрузки силоса из наземных хранилищ и погрузки его в транспортные средства применяют погрузчики-измельчители силоса и грубых кормов ПСК-5, фуражиры ФН-1,4, грейферные погрузчики-экскаваторы ПЭ-0.8Б, ПГ-0,2, ПШ-0,4, погрузчики-стогометатели ПФ-0,5.

Погрузчик-измельчитель силоса и грубых кормов ПСК-5 предназначен для отделения силоса и сенажа от бурта или соломы от скирды, дополнительного измельчения и погрузки в транспортные средства.

Технологический процесс протекает так. Из транспортного положения погрузчик переводят в рабочее. Устанавливают в верхнее положение выгрузную трубу 7 (рис. 6) и фрезерный барабан 2, подают агрегат к бурту силоса так, чтобы барабаны могли отбирать слой силоса толщиной 150 ... 200 мм, а затем включают привод от ВОМ трактора. Фрезерный барабан 2, опускаясь вниз, срезает и дополнительно измельчает слой корма 1, который с помощью щитков 3 направляется в призмный ковш 9, откуда шнеком 10 подается в приемное окно вентилятора 8. Воздушным потоком, создаваемым вентилятором, корм направляется в выгрузную трубу 7, а затем в транспортное средство.

После опускания фрезерного барабана до крайнего нижнего положения его снова поднимают вверх с помощью стрелы 4 и гидроцилиндра 6, подъезжают к бурту силоса на толщину срезаемого слоя и рабочий цикл повторяется. Бульдозерная навеска 11 применяется для подгребания остатков силоса к бурту.

Погрузчик навешивается на трактор МТЗ-50 или МТЗ-52. Его производительность на кукурузном силосе 15 т/ч, на соломе — 3,2, на сенаже — 2,4 т/ч. Максимальная высота фрезерования 5,0 м, погрузки — 4,0 м.

3.  2. Приготовление комбинированного силоса

Комбинированный силос приготавливают из нескольких компонентов (травы, корнеплодов, картофеля, плодов бахчевых культур, початков кукурузы, травяной муки, ботвы сахарной свеклы и моркови, соломы) и применяют в основном для кормления свиней и птицы. В комбинированный силос для жвачных животных вводят измельченную солому. Все компоненты комбинированного силоса тщательно очищают от земли и посторонних примесей, измельчают и смешивают с помощью силосорезок, измельчителей кормов, кормодробилок, моек-корнерезок и др. Эти машины малопроизводительны, качество приготовленного ими силоса невысокое.

Промышленность выпускает универсальный агрегат АПК-10А для приготовления комбинированного силоса. В кормоцехах он с успехом используется для приготовления монокорма крупному рогатому скоту.

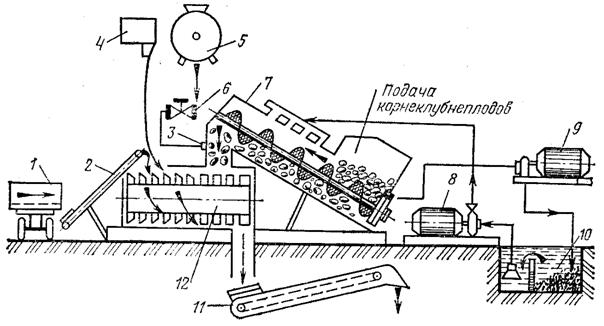

Рис. 7. Технологическая схема агрегата АПК.-10А:

1 — бункер для грубых кормов; 2 — транспортер-питатель; 3 — распылитель; 4 — дозатор концентратов; 5 — смеситель-дозатор для приготовления жидких микродоб, шок; — дозирующий кран; 7 — шнек-мойка; 8 — насос для воды; 9 — насос для откачки грязи; 10 — отстойник; 11 — транспортер выгрузки кормосмеси; 12 — измельчительно-смесигельный барабан.

Рабочий процесс агрегата АПК-ЮА осуществляется так. Грубые корма избункера 1 (рис. 7) подаются транспортером-питателем 2 в измельчительно-смесительный барабан 12. Корнеплоды перемещаются винтовым шнеком-мойкой 7 непрерывного действия из бункера по трубе, в которую через водораспределительные трубки центробежным насосом 8 под давлением подается вода. За время прохождения по трубе корнеплоды очищаются от грязи.

Грязная вода откачивается насосом 9. Чистые корнеплоды по трубе также поступают в барабан 12. Одновременно в барабан из дозатора концентратов 4 подаются концентрированные корма, а из смесителя-дозатора 5 через распылитель 3 — жидкие микродобавки.

Компоненты измельчаются и перемешиваются в барабане, а затем швырялкой барабана выгружаются на транспортер 11, откуда кормосмесь поступает на силосование или на скармливание скоту.

Рабочие органы агрегата приводятся в движение от ВОМ трактора «Беларусь», а в кормоцехах — от электродвигателя.
