«Ремонт часов» (стр. 14 )

Рис. 81. Пинцет-кусачки

Волосок укрепляют на балан­се. Для регулировки периода ко­лебаний баланс ставят на стекло часов против секундной стрелки (рис. 82), резким движением от руки приводят баланс в колеба­тельное движение и, пропустив несколько первых колебаний, на­чинают счет, следя за секундной стрелкой часов и за балансом.. Баланс должен сделать 150 двойных колебаний в минуту. Воло­сок, оказавшийся значительно слабее или сильнее требуемого, укорачивают или удлиняют, передвигая пинцет, и продолжают ис­пытание тем же способом. Если на десятую секунду баланс бу­дет делать 25 двойных колебаний, волосок считается вполне при­годным, при условии, что у него остается запас не менее полуоборота. Затем укрепляют волосок в колонке и устанавливают его на мосту баланса.

Рис. 82. Проверка спирали по секундной стрелке

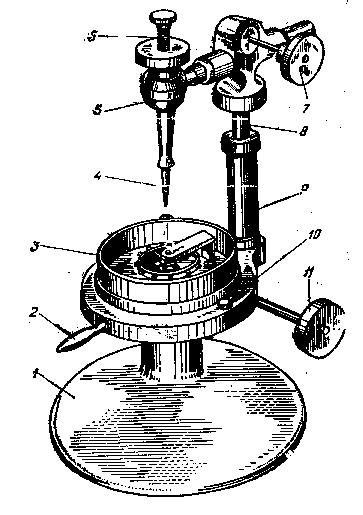

Рис. 83. Вибрационная машинка:

1 — основание; 2 — ручка; 3 — стеклянная крышка; ! 4 — пинцет; 5 — кронштейн; 6 — головка; 7 — винт. с головкой; 8 — держатель; 9 — стойка; 10 — подвиж­ный стол; 11 — микрометренный винт

Операцию регулировки, называемую вибрацией волоска, в ус­ловиях мастерской выполняют при помощи приспособления — виб­рационной машинки (рис. 83), снабженной эталонным балансом и пинцетом для захвата волоска. Процесс балансировки с по­мощью машинки практически не отличается от вышеописанного.

Разница состоит в том, что отсчет колебаний ведется не по стрелке, а непосредственно по эталонному балансу.

Последний раз правильность работы волоска проверяют во время пуска часов, перемещая градусник по всей дуге.

Ниже указан способ, позволяющий расчетно определить период колебаний баланса в часах. Число колебаний, которое должен сделать баланс в час, минуту и секунду, устанавливают следую­щим образом: перемножают число зубьев всех колес (кроме бара­бана); перемножают число зубьев всех трибов (кроме триба цен­трального колеса), при этом число зубьев ходового колеса увели­чивают в два раза, т. е. считают за 30, так как на каждый зуб ходового колеса приходится два колебания баланса, затем полу­ченное первое произведение делят на второе.

Пример. Найти число колебаний баланса в час, если известно, что:

центральное колесо имеет 80 зубьев

промежуточное колесо » 75 »

секундное » » 80 »

ходовое » » 30 »

промежуточный триб » 10 »

Секундный » » 10 »

ходовой » » 8 »

80 75 80 30 10-10-8

= 1800 колеб/час,

18 000 : 60 мин = 300 колеб/мин, 300 : 60 сек = 5 колеб/сек.

Проверка баланса. При осмотре баланса следует проверить наличие и правильность установки его винтов.

Затем проверяют на циркуле, не погнут ли баланс. На специ­альном приспособлении для контроля балансировки (перевес-ма­шинке) проверяют, нет ли перевеса баланса.

Устанавливая на балансе новый винт вместо утраченного, следует помнить, что винт не должен ввинчиваться слабо, так как во время хода он мюжет расшататься и выпасть, но и не туго, так как эти винты легко ломаются. Новый винт баланса по весу ни в коем случае не должен отличаться от старого. Если нет нового винта, то нужно выточить заготовку винта на токарном станке, нарезать на резьбовой доске и придать его головке надле­жащую форму. После вставки нового винта обязательно следует проверить баланс и устранить перевес, если он имеется.

Для проверки баланса на биение как по плоскости, так и по радиусу рекомендуется применять следующие инструменты и при­способления:

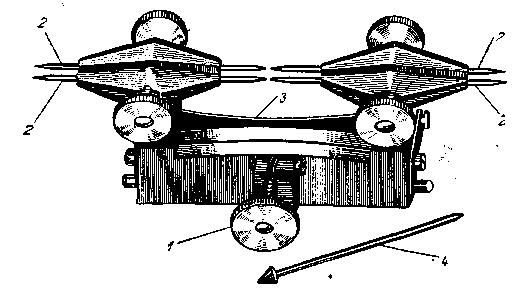

Рис. 84. Ангренаж-машина:

1 — винт, регулирующий расстояние между параллельными центрами,

2 — центры; 3 — пружинка, фиксирующая установку центров; 4 — центр для

крупных отверстий

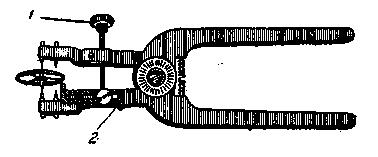

Рис. 85. Циркуль для определения биения ба­ланса и колес:

1 — винт для установки расстояния между цапфами оси баланса; 2 — линейка для определения биения обода баланса или колеса

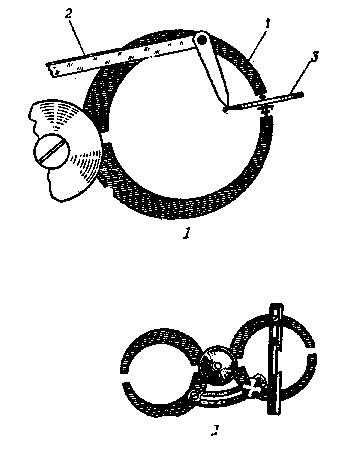

Рис. 86. 1 — специальный циркуль (вось­мерка) для проверки биения баланса и колес:

1 — циркуль; 2 — линейка; 3 — баланс; II — циркуль с линейкой, закрепленной винтом

1. Ангренаж-машину (рис. 84). Баланс устанавливается в ан-гренаж-машине на цапфах.

2. Специальный циркуль с приспособлениями для проверки баланса в обоих случаях (рис. 85), т. е. на плоскостное и радиаль­ное биение.

3. Циркуль (рис. 86) применяется для проверки баланса только на биение по плоскости. На двух внутренних плоскостях циркуля высверлены или раззенкованы отверстия разных разме­ров. Держа циркуль в ладони левой руки, плотно приложив линейку с остроугольным выступом к боковой стенке циркуля и при­держивая его большим пальцем, устанавливают выступ линейки ближе к поверхности баланса.

4. Станок для проверки баланса по плоскости (рис. 87), за­крепляющийся в тисках. Проверка баланса во всех случаях производится медленным поворотом баланса и наблюдением просвета между остроугольным выступом линейки и ободом.

Выравнивание и уравновешивание баланса. Погнутый баланс нужно начинать выравнивать с перекладины, которую поднимают или опускают так, чтобы весь обод баланса лежал в одной плоскости. Одновременно нужно проверить зазоры между ободом ба­ланса и окружающими его в часах деталями.

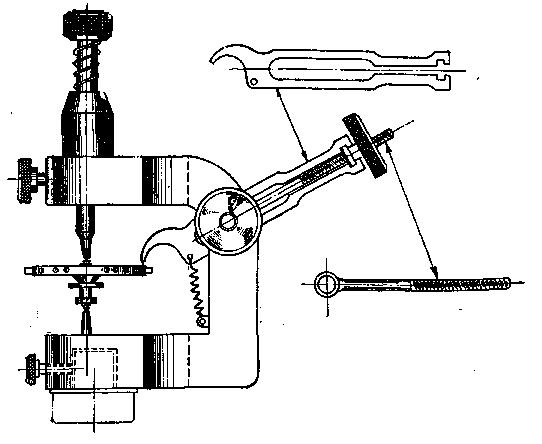

Рис. 87. Специальной станок для проверки баланса

Рис. 88. Инструмент для правки баланса:

1 — баланс; 2 — плоскогубцы для прав­ки баланса

Для выравнивания баланса рекомендуются следующие специ­альные инструменты и приспособления, которые мастер сам может изготовить в мастерской.

1. Плоскогубцы (рис. 88). Рабочие плоскости концов плоско­губцев должны быть гладко отшлифованы.

2. Оправка-подставка из дерева твердой породы с гладкой рабочей поверхностью, с отверстием для двойного ролика. На оправку кладут перекладину баланса и с небольшим нажимом выправляют ее пуансоном (рис. 89).

При правке обода баланса по плоскости, во избежание вмятин, не следует обод баланса сжи­мать концами пинцета. В од­ном случае его правят широкой боковой плоскостью пинцета, в другом — тупым латунным пин­цетом. Лучше всего баланс выравнивать пальцами, так как при этом устраняется опас­ность образования вмятин. Ес­ли необходимо выправить ба­ланс по радиусу, рекомендует­ся применять приспособление, указанное на рис. 90; при этом нажимать на упоры следует осторожно, чтобы не лопнул обод баланса.

Для правильного хода ча­сов и точности показаний времени во всех их положениях боль­шое значение имеет уравновешенность и точная балансировка баланса.

Уравновешивается баланс на перевес-машинке, т. е. на двух паралельных ножевых опорах, изготовленных из стали или агата (рис. 91). На этих опорах цапфами оси свободно ставят баланс так, чтобы он мог легко вращаться.

Если баланс в какой-либо части обода утяжелен, он опустится центром тяжести вниз, если баланс уравновешен точно, он будет занимать положение безразличного равновесия, то есть будет либо неподвижен, либо медленно и равномерно вращаться в том или ином направлении.

Но прежде чем приступить к уравновешиванию баланса, следует проверить состояние его деталей, например, не согнуты ли цапфы (если согнуты — выправить их), хорошо ли закреплены винты баланса (если слабо закреплены — завер­нуть), если на балансе и в шлицах его винтов есть грязь и масло, баланс необходимо тщательно почистить.

Рис. 89. Способ выравнивания баланса: 1 — пуансон; 2 — баланс; 3 — деревянная подставка

Рис. 90. Выравнивание баланса по радиусу:

1 — баланс; 2 — металлическая пластинка; 3 — упоры, туго закрепленные на пла­стинке

Рис. 91. Перевес-машинка для проверки уравновешенности баланса

Рис. 92. Облегчение винтов ба­ланса: 1 метод опиловки; 2 метод зенковки

При уравновешивании баланса зенкуют голювки более тяже­лых винтов обода (рис. 92) или соответственно заменяют, подби­рая более легкие или тяжелые головки.

Смену винтов производят в диаметрально противоположных частях баланса. Если центр тяжести баланса оказался между двумя винтами, их спиливают или одинаково зенкуют. В исключи­тельных случаях допускается опиловка головок винтов баланса с нижней стороны. Чтобы утяжелить винты, под них подклады-вают шайбы из фольги. В обоих случаях следует тщательно про­следить, чтобы головка винта не касалась балансового моста (рис. 93).

Для предохранения волоска от повреждения и создания удоб­ства в pa-боте с балансом рекомендуется специальное приспособ­ление (рис. 94), которое может быть изготовлено самим мастером. Подвешивая мост балансом, мастер получает свободный доступ к любому винту и легко заменяет винты и ставит шайбы. Для облегчения работы по отвинчиванию и завинчиванию винтов ба­ланса рекомендуется применять клюбку (рис. 95).

Рис. 93. Винт баланса с шайбой:

1 — головка винта баланса касается боковой поверхности моста, 2 — мост баланса
