«Ремонт часов» (стр. 3 )

Рис. 11. Градусники:

1 — градусник с замком для плоского волоска; 2 — градусник с находящимся внутри замка первым витком волоска; 3 — градусник с верхней накладкой; 4 — гра­дусник с двумя штифтами для волоска (Бреге)

Колодка, колонка и волосок. Для закрепления конца внутрен­него витка волоска на оси баланса служит колодка, а для закреп­ления конца наружного витка волоска в мосту баланса — колонка.

На ось баланса надевается латунная колодка с закрепленной в ней спиралью. Колодка насажена на ось сравнительно туго, но так, чтобы ее можно было поворачивать в любую сторону или снять с оси баланса, для чего в ней сделан очень узкий разрез, благодаря которому колодка пружинит. Колодка по высоте и диа­метру равна уступу на оси баланса, на который она насажена. Чтобы легче было насадить колодку на уступ, отверстие колодки с нижней стороны имеет фаску. Для облегчения съема колодки с уступа, на котором она закреплена, наружный край ее внизу за­круглен. Сбоку колодки высверлено отверстие, куда вставлен вну­тренний конец волоска, закрепленный штифтам. Наружный конец волоска заштифтован в колонке, основные конфигурации кото­рой показаны на рис. 12: 1АБ — латунная колонка со стержнем, туго входящим в отверстие выступа моста баланса; 2АБ — трех­угольная стальная колонка, входящая в отверстие выступа моста баланса и закрепленная сбоку винтом; ЗАВ — стальная колонка с шейкой и шляпкой; 3В — колонка на выступе моста, прижимае­мая стальной скобкой и закрепленная двумя винтами.

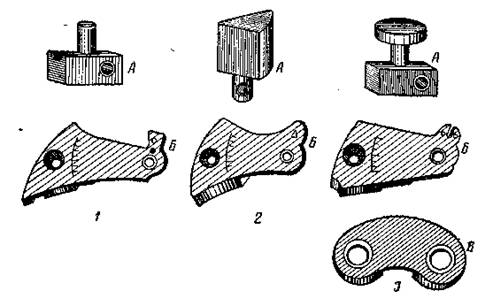

Рис. 12. Колонки волосков и мосты:

1 — с посадкой на штифт; 2 — с посадкой на призму; 3 — с посадкой в паз

Волосок, проделывая большую работу, совершает за час 18000 колебаний. Скручиваясь, он как бы собирает в себе энергию, затраченную балансом, и в какой-то момент останавливает коле­бательное движение баланса, затем, стремясь вернуться в перво­начальное положение, разворачивается, сообщая балансу движе­ние в обратном направлении. Так возникает последовательный цикл колебательных движений баланса и волоска.

Существуют плоский волосок и волосок Бреге.

Плоский волосок имеет три существенных недостатка:

1) при полностью заведенной пружине часы неминуемо спе­шат, при ослабевающей пружине, т. е. почти к концу завода, часы начинают отставать;

2) плоский волосок развертывается неравномерно;

3) участок волоска от замка регулятора до моста крепления наружного витка в колонке во время работы несколько деформи­руется.

Два последних фактора отрицательно влияют на работу как волоска, так и баланса, отсюда и на точность хода часов.

Над усовершенствованием волоска работал часовой мастер Авраам Луи Бреге (1747-1823 гг.), который изобрел волосок осо­бой формы, названный его именем.

Волосок Бреге отличается от плоского тем, что наружный ви­ток у него отогнут вверх и поднят над плоскостью остальных вит­ков. Он не имеет вышеперечисленных недостатков, свойственных плоскому волоску, и тем самым обеспечивает большую точность хода часов.

Произвольное вибрирование волоска Бреге сведено до мини­мума. Первый его виток, находящийся между штифтами регулятора, во время хода часов почти не изгибается, потому что радиус у первого витка меньше и штиф­ты регулятора стоят ближе к ко­лонке. Такой волосок концентри­чески и равномерно разворачи­вается во все стороны от оси баланса. Влияние регулятора на точность хода часов (если перестав­лять его с одного деления на другое) более чувствительно при волоске Бреге, чем при плоском волоске.

Рис. 13 Двойной анкерный ролик:

1 — импульсный ролик; 2 — предохранительный ролик; 3 — эллипс; 4 — соединительная втулка

Рис. 14. Эллипс

Двойной ролик. Для закрепления эллипса и предохранения ан­керной вилки от самопроизвольного перемещения служит двойной ролик (рис. 13).

Двойной ролик изготовлен из одного куска стали или латуни и состоит из верхнего (импульсного) ролика и нижнего (предо­хранительного), соединенных между собой втулкой. Диаметр им­пульсного ролика в два раза больше предохранительного. В верх­ний ролик вмонтирован импульсный камень — эллипс. Двойной ролик плотно насажен на ось баланса.

В предохранительном ролике сделан вырез, чтобы в него могло входить острие копья анкерной вилки, когда баланс находится в равновесии, что способствует свободному проходу копья во время перемещения вилки с одной стороны на другую.

Эллипс. Эллипс входит в соприкосновение с рожками анкерной вилки и служит для передачи импульса от вилки к балансу при переходе вилки из одного крайнего положения в другое. Обычно эллипс изготовляют из искусственного рубина или сапфира, но иногда бывают и стальные эллипсы. Эллипсы имеют в сечении различную форму, чаще всего полукруглую (рис. 14).

5. ДЕТАЛИ ХОДА И ИХ ВЗАИМОДЕЙСТВИЕ С БАЛАНСОМ

Анкерная вилка, копье и палеты. Эти детали служат для пере­дачи импульса балансу.

Узел анкерной вилки — латунной или стальной с прорезями для закрепления налет (рис. 15) — состоит из вилки с осью, запрессо­ванной или закрепленной на резьбе (рис. 16), двух палет из синтетического рубина и предохранительного копья. Цапфы оси входят в отверстие камней, закрепленных в мосту и платине.

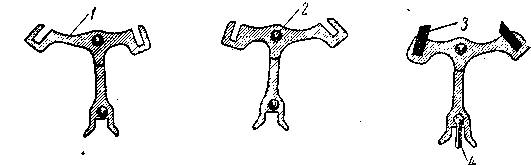

Рис. 15. Анкерная вилка, копье и палеты:

1 — анкерная вилка без оси; 2 — анкерная вилка с осью; 3 — анкерная вилка с налетами; 4 — предохранительное копье

Анкерные вилки бывают трех ви­дов: равноплечие, неравноплечие и смешанные (рис. 17).

У равноплечих вилок положение палет относительно центра оси обя­зательно одинаково.

У неравноплечих вилок расстоя­ние от центра оси выходной пале­ты больше расстояния входной па­леты примерно на толщину палеты.

Смешанная вилка (микст) отли­чается тем, что расстояние выход­ной палеты от центра оси до вход­ной палеты больше примерно на по­ловину толщины палеты.

Вилка имеет два плеча с проре­зями для закрепления в них палет и профрезерованный паз для про­хождения эллипса. Внизу паза, т. е. между рожками вилки, имеется вы­ступ для закрепления копья (штиф­та или плоского язычка).

Копье и предохранительный ро­лик необходимы для того, чтобы вилка не могла сама при сотря­сении часов изменить свое положение. Исправное копье при сотрясении часов упирается в боковую стенку предохранительного ролика, зуб анкерного колеса притягивает обратно вилку к огра­ничительному штифту и удерживает ее около него.

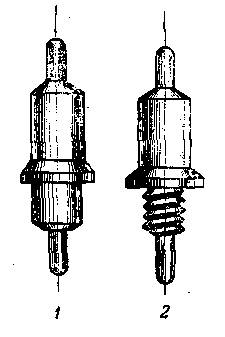

Рис. 16. Ось анкера:

1 — ось анкера без резьбы; 2 — ось анкера с резьбой

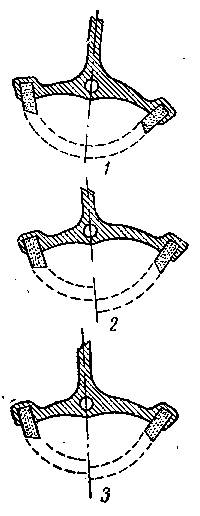

Рис. 17. Три вида анкерной вилки:

1 — равноплечая; 2 — нерав­ноплечая; 3 — смешанная (микст)

В своей работе копье не соприка­сается с рабочей поверхностью пре­дохранительного ролика. Узел хода в сборе показан на рис. 18.

Рис. 18. Узел хода:

1 — двойной анкерный ролик; 2 — паз в ролике; 3 — эллипс; 4 — анкерная вилка; 5 — копье

Ограничительные штифты. Два ограничительных штифта ограничи­вают расстояние, которое должна пройти анкерная вилка. Есть меха­низмы, где ограничительные штиф­ты заменены уступами в платине или мосту анкерной вилки.

Ограничительные штифты (концентричные и эксцентричные) крепятся на резьбе или прессовой посадкой в отверстиях платины. Английский и швейцарский спуски. Для балансовых наручных и карманных часов существуют два способа передачи импульса (рис. 19): английский спуск (I), у которого зубья ходового колеса заострены и импульс передается за счет скольжения острия зуба по плоскости импульса палеты; швейцарский спуск (III), у кото­рого зубья ходового колеса имеют широкую импульсную плоскость для того, чтобы уменьшить удельное давление и сделать зуб более прочным. Импульс передается вначале за счет скольжения ос­трия зуба колеса по импульсной плоскости палеты, а затем — за счет скольжения ребра палеты по импульсной плоскости зуба.

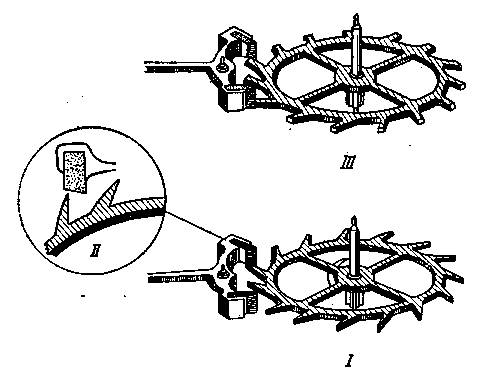

Рис. 19. Английский и швейцарский спуски:

1 — английский спуск с заостренным зубом; II — зуб на импульсной плоскости палеты; III — швейцарский спуск с широкой импульсной плоскостью зуба

Палеты. Палеты, изготовленные из искусственного камня, вставлены в прорези анкерной вилки и для закрепления залиты шеллаком.

Рис. 20. Палеты:

1 — правая палета — входная; 2 — левая палета — выходная

Правая палета (входная) имеет скошенную плоскость импульса в наружную сторо­ну, левая палета (выходная) — во внутреннюю (рис. 20). При этом выходная палета имеет больший скос, чем входная. Угол охвата анкерной вилки составляет около 3,5 зубьев ходового колеса. Зуб ходового колеса, падая на плоскость покоя палеты, притягивает вилку к ограничи­тельному штифту и удержи­вает ее около него. Если анкерную вилку отклонить немного пин­цетом от штифта, но так, чтобы зуб колеса оставался на плоскости покоя палеты, то, отпустив вилку, увидим, что она мгновенно возвратится в первоначальное положение, т. е. прижмется к огра­ничительному штифту. Этсь явление называется притяжкой. При-тяжка в анкерном спуске нужна для того, чтобы обеспечить зазор между копьем и предохранительным роликом двойного ролика. При отсутствии притяжки копье будет касаться предохранитель­ного ролика, создавая трение и влияя этим на точность хода часов.
