9. ХОДИКИ И ИХ РЕМОНТ

Наиболее простые по конструкции часы — ходики — в ремонт почти не поступают, однако часовой мастер должен знать и их конструкцию. Эти часы приводятся в движение тяжестью опускаю­щейся гири, благодаря чему механизм этих часов находится под действием постоянного, равного по величине усилия (кроме мо­мента, когда подтягивают гири вверх). Опускание гири преобра­зуется во вращательное движение на цепное колесо, которое пере­дает вращение на триб промежуточного колеса. Промежуточное колесо в свою очередь сцепляется с трибом ходового колеса. Хо­довое колесо имеет своеобразно устроенные зубья, нажимающие на плоскости скобки, передающей. импульс на маятник. К оси скобки прикреплена изогнутая стальная мягкая проволока, так называемая вилка, через отверстие которой проходит стержень маятника, висящего на качалке (рис. 209).

Колеса ходиков, как и во всех часовых механизмах, латунные, а оси и трибы — стальные. Трибы изготовляют цельные — фрезе­рованные и сборные, из стальных полированных штифтов (так называемое цевочное зацепление).

Рис. 209. Механизм ходиков (вид с задней стороны):

1 — заводное колесо; 2 — вилка; 3 — ходовое колесо; 4 — скобка; 5 — мост анкерной вилки; 6 — гайка, укрепляющая плагину; 7 — промежуточное колесо; 8 — платины нижняя и верхняя; 9 — качалка

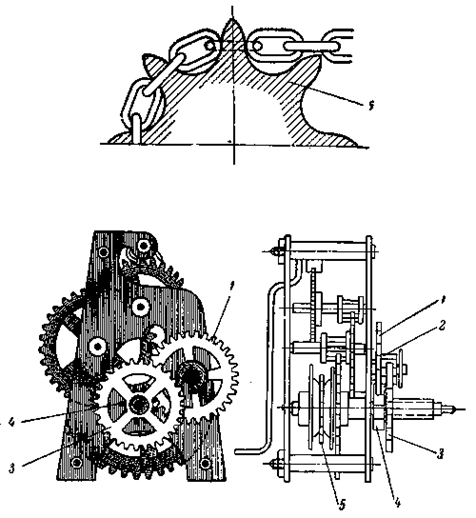

Рис. 210. Механизм ходиков (вид спереди и сбоку):

1 — вексельное колесо; 2 — триб вексельного колеса; 3 — часовое колесо; 4 — ми­нутный триб; 5 — звездочка с зубьями, на которые надевается цепь

Цапфы осей вращаются в отверстиях, просверленных в латун­ных платинах (рис. 210).

Барабанное колесо имеет длинную ось, на задней стороне ко­торой свободно насажена вращающаяся звездочка с семью вы­ступами, расположенными на одинаковом расстоянии друг от друга. На выступы надеты звенья цепи. К звездочке прикреплено храповое колесо, которое давит на собачку, расположенную на барабанном колесе, благодаря чему барабанное колесо, само по­ворачиваясь, передает движение остальному механизму.

Вместо собачки на барабанном колесе может быть укреплена скользящая по колесу фрикционная пружинка, проделывая ту же работу, что и собачка.

Движение стрелкам передается тремя зубчатыми колесами, помещенными между нижней платиной и циферблатом. Одно из них — минутный триб — туго напрессовано на длинную наружную ось барабанного колеса; рядом с ним на стойку надевается век­сельное колесо, сцепленное с минутным трибом. На ось барабан­ного колеса надето часовое колесо, сцепляющееся с зубьями триба вексельного колеса.

Ниже описаны только те виды ремонта, которые являются спе­цифическими для ходиков.

Ремонт ходиков следует начинать с осмотра всех узлов и де­талей и с выявления дефектов. Чистка деталей механизма — по­следняя операция.

Обязательно следует осмотреть все звенья цепи, сжимая каж­дое разжатое кольцо плоскогубцами для того, чтобы цепь не сры­валась с блока; блок, который может срываться, вследствие неис­правности собачки; качалку, и если она стерлась, поставить новую, изготовив ее из проволоки такой же толщины.

Если на плечиках скобки имеются глубокие царапины, риски или скобка покрыта коррозией так, что исправить ее нельзя, в этом случае следует изготовить новую скобку.

При изготовлении новой скобки следует плотно вбить продол­говатую стальную пластинку в пазы оси, плоскогубцами и напиль­ником придать требуемую форму и размеры обоим плечикам скобки, тщательно отполировать рабочие поверхности скобки.

После окончательной установки и регулировки новой скобки можно изгибать ее в нужном направлении, при этом между пле­чиками скобки должно помещаться не больше 2,5 зубьев ходо­вого колеса.

Заранее следует проверить ходовое колесо и, если имеются погнутые зубья, то выправить их плоскогубцами с гладкими губ­ками, или тупыми пинцетами, а затем отполировать рабочие плоскости зубьев.

Если минутный триб упирается в платину вследствие малого осевого зазора блочного колеса, необходимо отодвинуть блочное колесо внизу легким ударом молотка по плоскогубцам, приложен­ным к колесу настолько, чтобы образовался достаточный зазор между платиной и трибом.

Во время сборки механизма ходиков необходимо проверить, нет ли дефектов в деталях и узлах, по мере необходимости их устранить.

После сборки механизма необходимо смазать гнезда цапф, трущиеся поверхности скобки, рабочие места качалки и вилки.

Ходики после ремонта проверяют без циферблата, чтобы легче было определить и устранить недостатки.

После установки циферблата надо проверить, достаточен ли зазор у часового колеса и нет ли трения его о циферблат.

10. ПРИСТАВНОЙ ХОД ЧАСОВ

Некоторые настольные и настенные часы отечественного произ­водства (ЧБН и ЧМС) снабжены приставными ходами, представ­ляющими собой легкоотделяемый от механизма блок, содержащий ходовое колесо, вилку и баланс. Прист-авные хода существуют не­скольких типов (Х-3, Х-5 и др.)» отличающихся в основном разме­рами баланса.

Все детали приставного хода смонтированы на отдельной пря­моугольной платине, снабженной тремя пазами, для закрепления винтами платины на механизме часов. Пазы позволяют регулиро­вать глубину зацепления секундного колеса механизма с ходовым грибом приставного хода путем смещения платины приставного хода в радиальном направлении.

Особенностью приставного хода является удлиненный триб хо­дового колеса, выведенный через отверстие в платине на сторону, лритивоположную балансу, и поддерживаемый колонкообразным консольным мостом.

Приставной ход подвержен тем же повреждениям, что и обыч­ный. Специфичность регулировки приставного хода в процессе ре­монта состоит в том, что зацепление ангренажа проверяется уста­новкой платины хода, несущей только ходовое колесо на основной механизм часов, после чего платина с колесом снимается с меха­низма и производится полная сборка хода.

Цапфы осей баланса и вилки смазывают маслом в процессе сборки узла приставного хода, цапфы оси ходового колеса — пе-ред установкой узла в механизме часов.

ГЛАВА VIII

КОНСТРУКЦИЯ И РЕМОНТ СЕКУНДОМЕРОВ, ХРОНОГРАФОВ И ХРОНОМЕТРОВ

1. ПРИНЦИП ДЕЙСТВИЯ СЕКУНДОМЕРОВ

Секундомеры — это приборы, предназначенные для измерения небольших отрезков времени, порядка десятков секунд и долей секунды. В зависимости от целей применения секундомеры бывают4 однострелочные и двустрелочные, трех-, шести-, десяти - и трид-цатисекундные, шестидесяти-секундные и т. д.

Конструктивная схема обычного однострелочного секундомера в отношении устройства основных узлов (двигатель, передача, балансовый регулятор) аналогична схемам - наручных и карман­ных часов. Однако пуск, останов и сброс стрелок на нуль осущест­вляется особым механизмом, расположенным под циферблатом и называемым компликацией.

При остановке и пуске секундомера осуществляется торможе­ние и освобождение баланса. Такой тип секундомера называется секундомером с прерывным ходом.

Существуют секундомеры и с непрерывным ходом, в которых механизм работает непрерывно, а компликация включает и отклю­чает только стрелочный механизм.

Обычно циферблат секундомера содержит 60 секундных деле­ний, реже 100 делений. Вверху на циферблате имеется малая-шкала с делениями на 10, 30 или 60 мин. В центре циферблата имеется отверстие, в которое входит втулка секундного сердеч­ка, на эту втулку насаживается секундная стрелка. На малой, шкале циферблата находится минутная стрелка, которая установ­лена на втулке минутного сердечка.

Секундомер работает периодически. Пуск секундомера осуще­ствляется нажимом на заводную головку, которая через заводной валик передает движение пусковому рычагу.

При повторном нажиме головки секундомер останавливается, при третьем нажиме стрелки возвращаются в первоначальное по­ложение.

На рис. 211, а показана компликация механизма в момент, когда стрелки находятся в нулевом положении.

Управление рычажной системой компликации (рис. 211,6) осуществляется храповым колесом 5 с двенадцатью зубьями, не­сущим на себе четыре колонки.

Чтобы пустить секундомер в ход, нажимают пальцем на го­ловку, что вызывает поворот храпового колеса пусковым рычагом 2, при освобождении заводной головки она вместе с рычагом под усилием пружины 7 возвращается в первоначальное положение.

Рычаг 2, опускаясь своей нижней плоскостью, поворачивает храповое колесо на один зуб, в это время пружина 6 храпового колеса падает на следующий зуб. Во время поворота храпового колеса повернется вправо и его первая колонка. Последняя в свою очередь надавливает на выступ а двойного молотка 8 и приподни­мает его так, что он пружиной 11 прижимается к сердечкам. Выступ а устанавливается на возвышенности угла первой колонки благодаря чему двойной молоток освобождает сердечки 9 и 10.

Одновременно с поворотом храпового колеса тормоз баланса 12 под действием пружины 14 своим выступом со второй колонки падает во впадину между второй и третьей колонками и освобож­дает баланс 15, прижатый штифтом 13.

Таким образом, секундомер пущен в ход: сердечки начали вращаться, вместе с ними вращаются секундная и минутная стрелки.

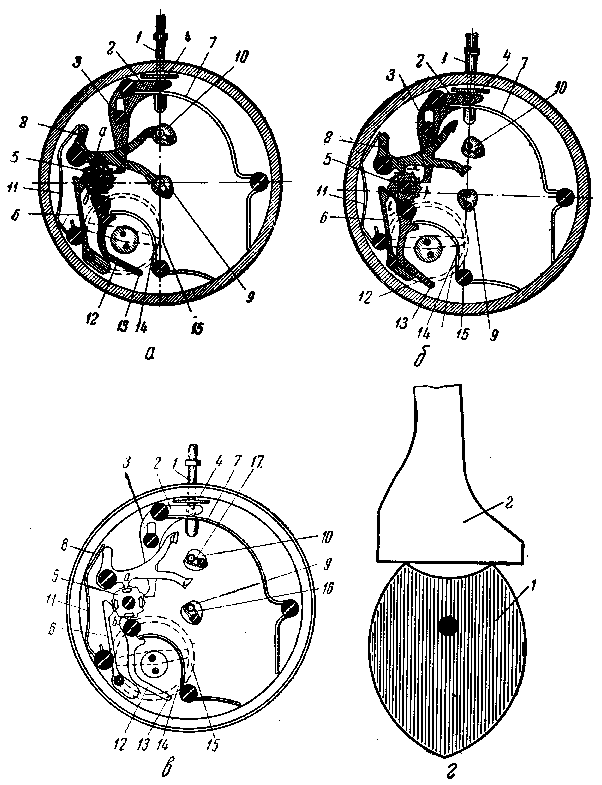

Рис. 211. Положение комшшкации секундомера:

о — при установке стрелок на нуле; 6 — при включенном секундомере; в — при остановке механизма: 1 — заводной валик; 2 — пусковой рычаг; 3 — винт с уступом; 4 — столбик пускового рычага; 5 — храповое колесо с четырьмя колонками; 6 — упорная пружина; 7 — пружина пускового рычага; 8 — двойной молоток; 9, 10 — сердечники; 11 — пружина двойного молотка; 12 — тормоз баланса; 13 — штифт тормоза; 14 — пружина тормоза; 15 — баланс; 16, 17 — пружина сердечек; г — при возврате стрелок в нулевое положение; 1 — сердечко; 2 — плоскость двойного молотка
