«Ремонт часов» (стр. 21 )

Пружина. При вставке новой пружины не­обходимо правильно подобрать ее размер.

Если при ремонте будет поставлена более сильная пружина, чем это необходимо для данных часов, это (при полностью заведенной пружине) приведет к увеличению амплитуды колебания баланса, и во время хода часов эл­липс станет ударяться об обратную сторону рожка («пристук»). К концу завода ход становится вялым, что затрудняет точное регулирование хода часов.

При установке слабой пружины ход в часах будет также вя­лым. Отрегулировать ход таких часов невозможно.

Рис. 144. Калибр для измерения толщины и ширины пружины

Короткая пружина в опущенном состоянии имеет менее 8,5 витков. Барабан с такой пружиной не сделает 4,5 — 5 оборотов. Продолжительность хода часов с короткой пружиной недоста­точна.

Длинная пружина заполняет весь барабан, и он также не делает 4,5 оборотов, так как пружине негде развернуться, что приводит к тем же результатам, что и при постановке короткой пружины.

Чересчур широкая пружина, выступающая выше проточки в барабане, трется о крышку и дно барабана. Такая пружина сво­рачивается и разворачивается скачками, что влияет на ход часов. Часы из-за указанных недостатков могут иметь вялый ход или со­всем останавливаться. При широкой пружине крышка может ча­стично или полностью выйти из посадочного гнезда барабана.

Узкая пружина в работе неполноценна, так как она сверты­вается и развертывается волнообразно и очень сильно трет крышку и дно барабана.

Подбор пружины. Пружину по ширине и толщине подбирают, пользуясь специальным калибром (рис. 144). Ширина пружины должна быть примерно на 0,1 мм меньше внутренней высоты ба­рабана.

Указанные условия необходимы для нормальной работы пру­жины, т. е. свободного ее развертывания. Годность новой пру­жины должна отвечать следующим условиям:

1) толщина пружины не должна быть больше 1/30 диаметра вала барабана;

2) в барабане должно находиться столько витков пружины (минимум 8,5), чтобы было обеспечено 4,5 — 5 оборотов барабана при полном заводе пружины.

За сутки барабан делает 3,5 — 4 оборота. Запас заводной пру­жины необходим для постоянного равномерного хода часов в те­чение суток.

Число оборотов барабана проверяют вручную. Для этого вал барабана завинчивают в ручные тисочки и закручивают его ру­кой до отказа (до полной заводки пружины), считая при этом, сколько оборотов сделал барабан.

Практически установлено, что между количеством витков спу­щенной пружины и числом оборотов барабана существует следую­щее отношение.

Число витков пружины в спущенном состоянии	Число оборотов барабана
10	5
10,5	до 5,5
11	» 6
11,5	» 6,5
12	» 7
12,5	» 7,5

Изготовление наружного замка пружины. Имеется несколько разновидностей наружных замков пружины:

1. Отверстие-замок.

2. Язычок, приклепанный к концу пружины.

3. Конец пружины изогнут петлей без вкладыша.

4. Замок с двусторонним выступом, имеющим форму буквы Т (выступы входят в отверстия крышки и дна барабана).

5. Замок с вкладышем.

Из всех замков мы остановимся на двух последних, наилучших по качеству.

Замок с выступом изготовляют из полоски стали, шириной не менее удвоенной ширины пружины и по толщине, равной пружине. Полоску стали отпускают до темно-синего цвета и на обоих кон­цах делают отверстия. Для изготовления отверстий рекомендуется изготовить инструмент — зенковку из круглого напильника, у ко­торого конец заточить так, чтобы образовались три плоскости с тремя острыми углами. В центре пружины и полоски нужно сделать отверстия, которые с наружных сторон и в центре необхо­димо раззенковать. Выступы обязательно должны быть закруглены и входить в отверстия барабана и крышки с малым люфтом, не выступая выше плоскости крышки и барабана.

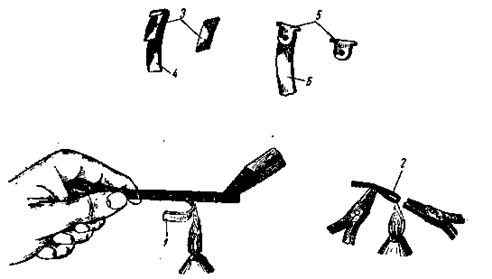

Рис. 145. Процесс изготовления наружного замка пружины:

1 — отжиг и загиб пружины плоскогубцами на огне; 2 — прижим плоскогубцами на огне - 3 — отрезанный с двух сторон заостренный вкладыш; 4 — готовый замок с вкладышем; 5 — готовый замок с выступами; 6 — полностью готовая пружина

Замок с вкладышем изготовляют следующим образом. До­красна отжигают конец пружины, примерно равный половине ши­рины внутренного отожженного конца пружины. Отожженный ко­нец на огне быстро загибают и сплющивают теплыми плоскогуб­цами, оставляя маленький зазор. Излишек пружины отрезают на­пильником или ножовкой, оставляя выступ замка длиной 1 — 1,5 мм. Загнутый выступ замка изнутри остро запиливают. Затем из излишка пружины делают вкладыш с заостренными концами и вкладывают его внутрь замка, придавая плоскогубцами неболь­шой изгиб (рис. 145).

Вкладывать пружину в барабан нужно с большой осторожно­стью, не изгибая ее в ту или другую сторону, так как пружина в изогнутом месте может лопнуть. Извлекать пружину из бара­бана надо также очень осторожно, придерживая ее вместе с бара-

баном, чтобы она внезапно не развернулась. Внезапно развернув­шаяся пружина может принять неправильную форму и может сломаться ее наружный замок. Извлекать и вкладывать пружину в барабан, если нет приспособления, нужно над открытым ящиком верстака, так как при малейшей неосторожности барабан и пру­жина могут выскочить из рук.

Если извлеченная из барабана пружина разворачивается недо­статочно, ее надо заменить, так как она «села». Пружина в раз­вернутом виде должна быть в 2 — 2,5 раза больше диаметра бара­бана. Вытягивание спирали пружины для придания ей упругости ни к чему не приведет, наоборот, только может вызвать ее по­ломку. При чистке пружины не следует ее изгибать, так как это. также может привести к ее поломке. Промыв пружину в бензине, ее обтирают тряпкой или папиросной бумагой, не допуская при этом изгиба пружины в ту или другую сторону. Чтобы очистить обе стороны пружины, чистку начинают с внутреннего конца по направлению к наружному. Чистят пружину тонкой палочкой с навернутой на нее в несколько рядов папиросной бумагой. На­илучшая пружина та, у которой более гладкая поверхность и ко­торая в развернутом виде имеет примерно одинаковое расстояние между витками всей пружины.

Исправление старой пружины. Выше мы говорили об установке новой пружины, но, наряду с этим, часто по разным причинам ма­стер вынужден использовать и старую пружину. Известно из практики, что, если у пружины с внешней стороны отломается ви­ток, ее еще можно использовать, сделав замок, как показано на рис. 145.

Чаще всего ломается внутренний конец пружины. Если он сло­мался на один оборот, то такую пружину можно использовать. При исправлении внутреннего конца пружины способом вытяги­вания появляются дефекты: нарушается правильная спиральная форма пружины в ненатянутом состоянии, а вблизи внутреннего конца - появляется большее, чем обычно натяжение, которое может вызвать поломку пружины.

Как показала практика, лучшим способом исправления старой пружины является перевертывание пружины: наружный конец де­лают внутренним, а внутренний — наружным. Для этого произво­дят отпуск с таким расчетом, чтобы нагреть докрасна только ко­нец пружины. Внутренний конец пружины должен быть отпуще» на такую величину, чтобы он плотно охватывал вал барабана на один оборот при распущенной пружине. В противном случае пру­жина может соскочить с крючка вала и сломаться. Отпущенный конец пружины необходимо отшлифовать и отполировать, сняв окалину, для того чтобы уменьшить трение в витках пружины.

Диаметр отверстия для внутреннего конца пружины нужна делать немного больше диаметра крючка вала барабана. Проби­вать отверстие следует пробойником щипцов (рис. 146). Если щип­цов нет, рекомендуется распилить отверстие, как показано на рис. 147. Трехгранным концом напильника сделать небольшое углубление в том месте, где должно быть отверстие 1, загнуть, как указано на рисунке, колено чтобы углубление оказалось на сгибе, и круглым напильником 3 пропилить отверстие.

Рис. 146. Щипцы с пробойни­ком для пробивания отверстий во внутреннем конце пружины

Во избежание появления трещин, в отверстии нельзя оставлять острых углов. Внутренним углам отверстий, выходящим сзади крючка вала барабана, следует придавать полукруглую форму. Наружные углы пружины нужно округлять, для того чтобы они яе упирались в крышку и дно барабана.

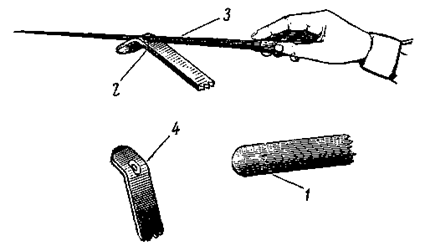

Рис. 147. Пропиловка отверстия во внутреннем конце пружины:

1 — разметка под отверстие; 2 — пружина; 3 — напильник; 4 — готовое отверстие

Для навивки пружины рекомендуется специальная машинка, (рис. 148), при помощи которой пружину, не снимая с машинки, в свернутом виде вставляют в барабан. Если в мастерской такой машинки нет, можно изготовить приспособление из старых бара­банов и валиков различных диаметров (рис. 149).

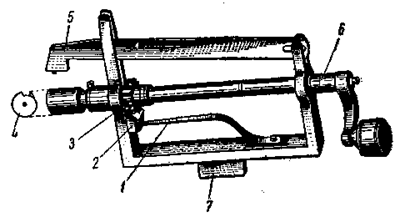

Рис. 148. Машинка для навивки пружин:

1 — передвигаемая пружина; 2 — двусторонняя собачка; 3 — храповое ко­лесо; 4 — втулка с крючком, на которую навивается пружина; 5 — рычаг с крючком для прижатия пружины; 6 — вал с ручкой; 7 — уступ для крепления приспособления в тиски

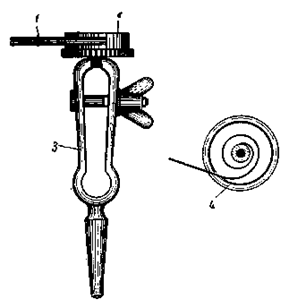

Рис. 149. Приспособление для навивки пружин:

1 — пружина; 2 — барабан (сбоку распилен) с вложенной пружиной; 9 — ручные тисочки, в которых за­креплена цапфа вала; 4 — барабан с пружиной, закрепленной за крю­чок вала (вид сверху)
