Руководящий документ РД 153-34.1-003-01 сварка, термообработка и контроль трубных систем котлов и трубопроводов при монтаже и ремонте энергетического оборудования (стр. 29 )

Рис. 17.7. Схема расположения гибких индукторов при нагреве угловых сварных соединений:

а, б - нагрев тройниковых сварных соединений паропроводов (соединения штуцера большого диаметра с трубой): 1 - 5 - места расположения термоэлектрических преобразователей; 6 - тепловая изоляция; 7 - установочные штыри диаметром 6 - 8 мм, временно привариваемые для крепления индуктора; в - нагрев сварных соединений штуцеров малого диаметра с коллектором: 1, 2 - места расположения ТП; 3 - тепловая изоляция; 4 - неизолированный кабель; г - нагрев штуцерного сварного соединения коллектора: 1 - труба; 2 - тепловая изоляция; 3 - индуктор; 4 - штуцер

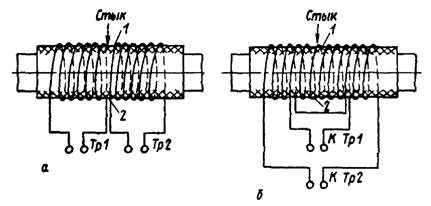

Рис. 17.8. Схемы подключения индукторов при нагреве стыка труб диаметром 980 мм:

а - два шестивитковых односекционных индуктора; б - односекционный шестивитковый и двухсекционный (по три витка в секции) индукторы; 1, 2 - места расположения горячих спаев ТП

17.4.10. Нагрев при термообработке стыков труб диаметром 465 - 720 мм (например, 465 × 56, 630 × 25, 630 × 80, 720 × 22 мм) током промышленной частоты можно производить от одного трансформатора ТДФЖ-2002 (ТСД-2000) с помощью 12 - 14-виткового индуктора, если расстояние между трансформатором и стыком не превышает 15 м, или от двух трансформаторов, подключенных по одной из схем, показанных на рис. 17.8.

17.4.11. При термической обработке сварных соединений труб с фасонными деталями применяют следующие технологические приемы, обеспечивающие равномерность нагрева:

на сварные соединения труб с арматурой устанавливают индукторы с разным шагом намотки витков (на элементы с большей толщиной стенки шаг витков меньше) или на арматуру устанавливают двухслойный индуктор, в котором между первым и вторым слоями имеются асбоцементные прокладки (рис. 17.9, а, б);

при нагреве соединения трубы или коллектора с заглушкой к последней прихватывают отрезок трубы (фальшпатрубок) для возможности намотки индуктора как на обычное сварное соединение (рис. 17.9, в); после термообработки фальшпатрубок удаляют и места прихваток зачищают.

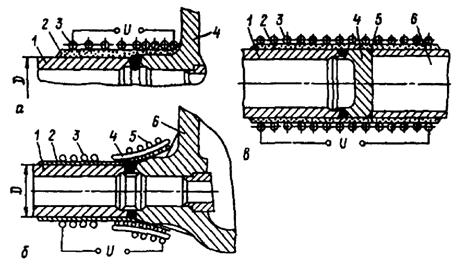

Рис. 17.9. Схемы установки индукторов для термической обработки сварных соединений фасонных изделий:

а - соединение трубы с фланцем трубопровода: 1 - труба; 2 - теплоизоляция; 3 - индуктор с различным шагом витков; 4 - фланец; б - соединение трубы с патрубком задвижки: 1 - труба; 2 - теплоизоляция; 3 - первый слой индуктора; 4 - асбоцементная прокладка; 5 - второй слой индуктора; 6 - корпус задвижки; в - соединение трубы с заглушкой: 1 - труба; 2 - теплоизоляция; 3 - индуктор; 4 - заглушка; 5 - временные прихватки; 6 - фальшпатрубок

Радиационный и комбинированный способы нагрева

Нагрев электронагревателем сопротивления (ГЭН)

17.4.12. При установке ГЭН на трубу следует:

закрепить (приварить) бобышки для установки горячих спаев ТП согласно требованиям подраздела 17.5;

установить и закрепить с помощью пояса электронагреватель на трубе;

присоединить к нагревателю токоподводящие провода от источника питания;

установить и закрепить тепловую изоляцию;

закрепить горячие спаи ТП в приваренные бобышки согласно требованиям подраздела 17.5 (предварительно надрезав теплоизоляцию в месте установки бобышки) и подключить провода ТП к регистрирующему прибору;

включить источник питания и провести нагрев по заданному режиму.

После установки нагреватель закрывается теплоизоляционным матом или асбестовой тканью и закрепляется проволокой или асбестовым шнуром; толщина теплоизоляции в зоне нагрева должна быть не менее 40 мм, ширина - на 400 - 500 мм больше зоны нагрева (в каждую сторону от шва); при отрицательной температуре окружающего воздуха толщина теплоизоляции должна быть увеличена в 1,5 - 2 раза.

17.4.13. Нагрев стыков может производиться с помощью двух или трех поясов ГЭН, схемы размещения которых даны в табл. 17.7 в зависимости от диаметра труб и положения стыка.

Пояса должны быть плотно прижаты к трубе и надежно закреплены. Толщина теплоизоляции на стыке должна быть равномерной по всей поверхности нагреваемого участка. Технологические параметры термообработки с помощью ГЭН приведены в табл. 17.8.

Нагрев гибким радиационным электронагревателем (ГРЭН)

17.4.14. Секции нагревателя ГРЭН, набранные в соответствии с рекомендациями п. 17.3.12, устанавливаются и закрепляются на трубопроводе таким образом, чтобы сварной шов был посередине нагреваемого участка. Предварительно устанавливается на шве или рядом с ним горячий спай термоэлектрического преобразователя (термопары) согласно требованиям пп. 17.5.2 - 17.5.6. Секции нагревателя закрываются теплоизоляционным матом и подсоединяются к источнику питания (сварочному трансформатору или выпрямителю) по схеме, представленной на рис. 17.6.

Программный блок управления термопроцессом (БУТ) обеспечивает заданный температурно-временной режим нагрева термообрабатываемого сварного соединения. По требованию заказчика БУТ может быть выполнен в варианте для подключения радиационных нагревателей ГРЭН к питающей сети 220 В или сети постоянного тока либо для подключения нагревателей ГЭН и КЭН к сварочным трансформаторам.

Нагрев электронагревателем комбинированного действия (КЭН)

17.4.15. Секции КЭН необходимо устанавливать в положение, указанное в табл. 17.9 и 17.10.

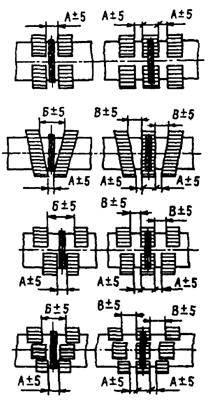

Таблица 17.7

Порядок размещения поясов электронагревателя ГЭН на нагреваемых стыках труб

Положение сварного стыка	Диаметр нагреваемых труб, мм	Схемы размещения поясов	Расстояние, мм
А	Б	В	Г
Вертикальное	108 - 194		20	-	-	-
219 - 245	20	35	25	-
273 - 299	20	40	30	-
325 - 377	20	45	35	-
402 - 480	20	50	40	-
530 - 630	20	60	50	-
820 - 1020	20	80	60	-
Горизонтальное	108 - 300		-	10 - 15
325 - 1020	-	15 - 20

Таблица 17.8

Параметры термообработки с использованием электронагревателей сопротивления ГЭН

А. Электронагреватели из одной секции в поясе

Диаметр нагреваемой трубы, мм	Толщина стенки трубы, мм	Марка электронагревателя	Число поясов ГЭН	Параметры нагрева	Общая масса нагревателя, кг
оптимальный ток, А	напряжение, В	мощность нагревателя, кВт
108	£ 30	ГЭН-108	2	200	21,0	4,1	7,2
133	£ 30	ГЭН-133	2	200	24,0	4,8	8,4
31 - 36	3	300	24,0	7,2	12,6
159	£ 30	ГЭН-159	2	200	26,0	5,2	9,3
31 - 36	3	300	26,0	7,8	14,0
168	£ 30	ГЭН-168	2	200	27,5	5,5	9,7
31 - 40	3	300	27,5	8,25	14,6
194	£ 30	ГЭН-194	2	200	31,0	6,2	11,0
31 - 45	3	300	31,0	9,3	16,5
219	£ 30	ГЭН-219	2	200	33,0	6,6	11,8
31 - 50	3	300	33,0	9,9	17,7
245	£ 30	ГЭН-245	2	200	36,5	7,3	13,0
31 - 50	3	300	36,5	11,1	19,5
273	£ 30	ГЭН-273	2	200	39,0	7,8	13,7
31 - 50	3	300	39,0	11,7	20,5
325	£ 30	ГЭН-325	2	200	45,0	9,0	16,0
31 - 50	3	300	45,0	13,5	24,0

Б. Электронагреватели, имеющие от 2 до 4 секций в поясе
