Наладка дифференциально-фазных высокочастотных защит линий (стр. 10 )

Все аппараты защиты, в нормальном режиме обтекаемые током, длительно выдерживают 110% номинальных тока и напряжения. По условию термической стойкости защита допускает протекание трехфазного тока, равного 40-кратному номинальному току, в течение 1 с.

Защита имеет две регулировки тока срабатывания:

а) регулировку, характеризуемую коэффициентом h, дающую одновременное пропорциональное изменение тока срабатывания по току прямой и обратной последовательностей;

б) регулировку, характеризуемую коэффициентом k комбинированного фильтра токов I- kI.

Защита имеет следующие значения коэффициентов h - 1; 1,5; 2, k - 4, 6, 8, 10. Допустимое отклонение коэффициентов h и k от номинального значения - не более 8 %. Время действия защиты без выходного промежуточного реле при пятикратном токе срабатывания не превышает 0,04 с. Выходное промежуточное реле KL имеет следующие времена срабатывания: при отключенной тормозной обмотке - 0,008-0,01 с; при включенной тормозной обмотке - 0,05-0,07 с.

В защите предусмотрен быстродействующий автоматический контроль, надежно выводящий защиту из действия при четком обрыве соединительных проводов и токе нагрузки до 6 А включительно при I= 5 А и до 1,2 А включительно при I= 1 А. Устройство контроля действует на сигнал при снижении изоляции соединительных проводов относительно земли до 20 кОм и менее. Номинальный ток контроля 5,5 мА. Чувствительность защиты при длине соединительных проводов от 0 до 10 км (что соответствует емкости проводов С= 00,5 мкФ и сопротивлению проводов R= 0700 Ом) и при одностороннем питании не превышает значений, указанных в табл. 11.1.

Таблица 11.1. Ток срабатывания защиты при различных видах КЗ

и коэффициентах k

#G0	Вид КЗ и номинальный ток защиты
Коэффициент k	Однофазное	Двухфазное	Трехфазное	Ток обратной последователь - ности
	1 А	5 А	1 А	5 А	1 А	5 А	1 А	5 А
- 4	0,8	4	0,38	1,9	0,8	4	0,2	1
- 6	0,8	4	0,4	2	1,32	6,6	0,22	1,1
- 8	0,8	4	0,43	2,15	1,84	9,2	0,23	1,15
- 10	0,8	4	0,45	2,25	2,5	12,5	0,25	1,25
Примечание. Значения токов срабатывания приведены для h = 1; при h = 1,5; 2 значения, указанные в таблице, умножаются на 1,5 или 2.

На рис. 11.1 дана структурная схема защиты линии, а на рис. 11.2 - принципиальная электрическая схема полукомплекта с блоком A3. Схема второго полукомплекта отличается отсутствием в нем блока A3. Подключение соединительных проводов ко второму полукомплекту показано на рис. 11.2, б.

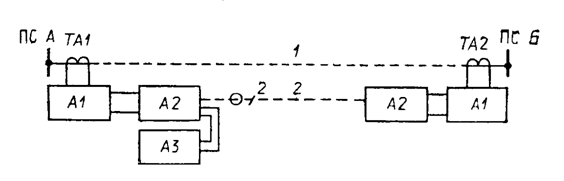

Рис. 11.1. Структурная схема защиты:

ПС А, ПС Б - электрические подстанции; 1 - защищаемая линия;

2 - соединительные провода; ТА1; ТА2 - измерительные трансформаторы тока;

А1 (ДЗЛ-2) - блок измерения и логики; А2 (ЗТИ) - блок изолирующий;

А3 (УК-1) - блок контроля соединительных проводов (в скобках даны

заводские обозначения)

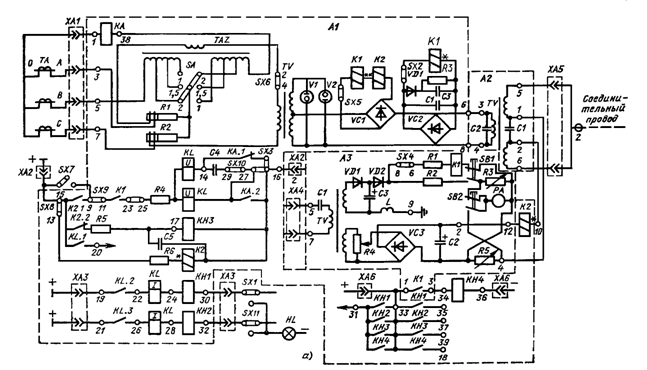

Рис. 11.2. Принципиальная схема (а), подключение соединительных проводов к полукомплекту, не имеющему блока А3 (б):

1 - направление тока контроля; А1 - блок измерения и логики; TAZ (1ТФ) - комбинированный фильтр тока; R1 (1R1), R2 (1R2), R3-R6 (1R5-1R8) - резисторы; TV (1ТП) - промежуточный трансформатор; К1 (1ПР1) - дифференциальное реле; VC1 (1МВ1), VC2 (1МВ2) - выпрямительные мосты; К2 (1ПР2) - реле контроля; KL (1РП) - промежуточное выходное реле; V1 (1CT1), V2 (1CT2) - стабилизаторы напряжения; С1 (1С1), С3-С5 (1С3-1С5) - конденсаторы; VD1 (Д) - диод; КА (1РТ) - реле тока; КН1-КН4 (1РУ1-1РУ4) - реле указательные; SX2, SX5 (1H1, 1H2), SX6 - испытательные накладки; SX3 (1H3), SX4 (1H4), SA, SX8, SX9, SX10 - режимные накладки; А2 - блок изолирующий; TV (3ТИ) - изолирующий трансформатор; С1 (3С1), С2 (3С2) - конденсаторы; А3 (УК-1) - блок контроля соединительных проводов; TV (2ТН) - насыщающийся стабилизированный трансформатор; VD1 (2Д1), VD2 (2Д2) - диоды; VC3 (2МВ) - диодный мост; К1 (2ПР1) - реле контроля; L (2Д) - дроссель; РА - микроамперметр; С1-С3 (2С1-2С3) - конденсаторы; R1-R5 (2R1-2R5) - резисторы; SB 1(2К1), SB2 (2К2) - кнопки; ХА1-ХА6 (12ИБ-17ИБ) - испытательные блоки; SX1, SX7, SX11 (9Н-11Н) - оперативные накладки; НL - сигнальная лампа (в скобках даны заводские обозначения)

11.2. Проверка элементов схемы защиты

Для проверки подается ток от постороннего источника на вход блока А1 (рис. 11.3). Во избежание перегрева и выхода из строя TAZ, R1, R2 подаваемый ток при всех проверках не должен превышать 7 I. Ток срабатывания поляризованных реле К1, К2 блока А1 должен быть 2,4-2,5 мА 10%, коэффициент возврата 0,4-0,5 10%. При подаче тока 22-24 мА в тормозную обмотку реле К - ток срабатывания его возрастает до 4,1 мА 10 %. Ток срабатывания реле К1 блока A3 должен составлять 0,8 мА, ток возврата 0,2-0,5 мА. Допускаются отклонения 10%. Регулировка поляризованных реле, реле тока, промежуточных и указательных осуществляется по общепринятой методике (см. разд. 2).

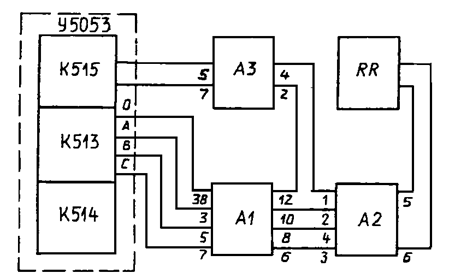

Рис. 11.3. Подключение проверочного устройства типа У5053 к полукомплекту защиты:

К513, К514, К515 - блоки проверочного устройства; RR - реостат типа РПС на

1000 Ом или магазин сопротивлений типа Р-33

Напряжение зажигания и правильность включения стабилизаторов напряжения V1, V2 проверяются по схеме рис. 11.4. Для этого на входные зажимы 3-7 блока А1 подается ток от проверочного устройства У5053 или УПЗ-2. На выводы стабилизаторов напряжения подключаются вольтметр с большим внутренним сопротивлением и осциллограф. Напряжение зажигания фиксируется по началу искажения синусоиды напряжения и должно быть в пределах 100-110 В. Форма среза синусоиды при правильном включении стабилизаторов показана на рис. 11.5, а, при неправильном - на рис. 11.5, б.

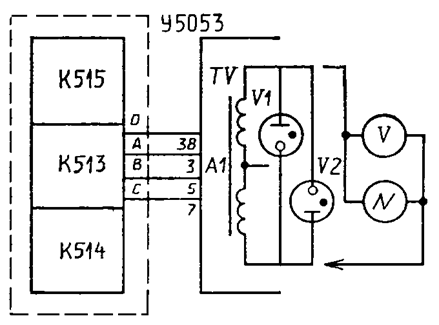

Рис. 11.4. Подключение проверочного устройства типа У5053 к полу-комплекту защиты для проверки стабилизаторов напряжения:

V - вольтметр; N - осциллограф

Рис. 11.5. Искажение формы синусоидального напряжения стабилизаторами напряжения:

а - при правильном включении стабилизаторов; б - при неправильном включении

стабилизаторов

Для проверки коэффициента k на вход TAZ (зажимы 3-7) блока А1 (рис. 11.6) подается ток I, равный 0,4 I. На выходе TAZ (зажимы 2-4) перемычки SX6 измеряется напряжение электронным вольтметром. Затем на вход (зажимы 5-38) подается такой ток I, чтобы напряжение на выходе было равно предыдущему.

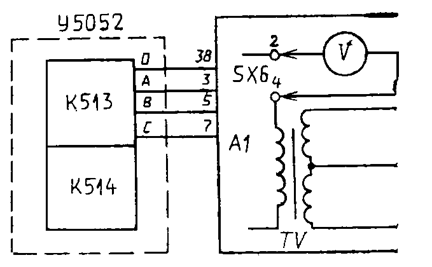

Рис. 11.6. Подключение проверочного устройства типа У 5052 к полукомплекту защиты для проверки коэффициента k

Коэффициент k определяется по формуле

k =

11.3. Проверка соединительных проводов и устройств контроля

Изоляция проводов проверяется мегомметром на 500 В и должна удовлетворять соответствующим нормам (см. разд. 2). Для измерения сопротивления проводов R они закорачиваются с одной стороны и на них подается напряжение постоянного тока не более 220 В через амперметр; R, Ом, определяется по выражению

R = U/I,

где U - подаваемое напряжение, В; I - ток в проводах, А.

Плотность тока для медного провода не должна превышать 1 А/мм во избежание нагрева. Для измерения емкости проводов С провода раскорачивают и на них подается переменное напряжение не более 220 В, 50 Гц, через миллиамперметр. Емкость, мкФ, определяется по выражению
