Наладка дифференциально-фазных высокочастотных защит линий (стр. 4 )

Проверка чувствительности органа манипуляции к различным видам КЗ производится при имитации всех видов двухфазных и однофазных КЗ при токе 0,4-0,5 I. Приемопередатчик в начале проверки отсоединяется от органа манипуляции. Напряжение на выходе органа манипуляции контролируется вольтметром переменного тока с малым потреблением (можно использовать вольтметр прибора ВАФ-85). Напряжение на выходе органа манипуляции при симметричном трехфазном токе прямой последовательности подсчитывается по формулам

U и U

Оба значения должны быть примерно равны и соответствовать данным завода-изготовителя. При одной из проверок подключается к защите приемопередатчик и определяется, насколько снижается напряжение на выходе органа манипуляции за счет подключения дополнительной нагрузки. Напряжение не должно снижаться больше чем на 10 %. При большем снижении напряжения проверяются сопротивления резисторов манипуляторной лампы приемопередатчика.

Проверка зависимости угла между напряжением манипуляции и током на входе панели. Для защиты ДФЗ-201 угол измеряется при подаче на вход панели тока I= 3 А, для защит ДФЗ-503 и ДФЗ-504 - соответственно тока I= 0,5 А. Угол, ток и напряжение определяются прибором ВАФ-85 (рис. 9.4). По этой же схеме проверяется стабильность угла при изменении тока на входе панели от 0,3 I до 5 I. Значение угла и его стабильность должны соответствовать заводским данным, при несоответствии проверяют все элементы органа манипуляции.

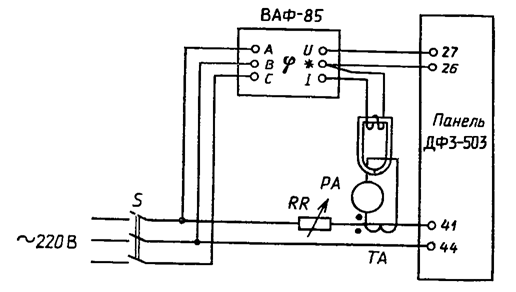

Рис. 9.4. Схема измерения угла между током I на входе панели и напряжением на выходе органа манипуляции защиты типа ДФЗ-503

Полученные значения углов сравниваются с аналогичными углами на другом конце линии. При одинаковых токах при различии углов более 10° производится перерегулировка органов манипуляции на одном или обоих полукомплектах защиты.

9.4. Проверка и настройка органа сравнения фаз

При проверке определяется зависимость длительности импульсов тока на выходе приемника от напряжения манипуляции. Приемопередатчик подключается к панели защиты, и на него подается номинальное напряжение постоянного тока. В органе сравнения фаз подключается отключающее реле. Напряжение манипуляции измеряется вольтметром переменного тока с малым потреблением (ВАФ-85), включенным на выходе органа манипуляции. Ток приема измеряется по контрольному миллиамперметру магнитоэлектрической системы. Изменяя ток I, подаваемый на панель, что вызывает изменение U, снимают характеристику .

Длительность импульсов, град, подсчитывается по формуле

= 360 I/I,

где I- ток приема при работающем передатчике; I - ток покоя.

Характеристика снимается до U= 100 В. Из построения характеристики определяется точка, при которой длительность импульсов на 15° меньше, чем при U= 100 В. Соответствующее этой точке напряжение манипуляции условно называется напряжением полной манипуляции. При правильной настройке приемопередатчика длительность импульсов при U= 100 В составляет 130-160°, а напряжение полной манипуляции 3-12 В (для УПЗ-70).

Для ориентировочного определения минимального тока нагрузки, при котором возможен обмен ВЧ импульсами, дополнительно измеряется ток па входе панели I, при котором срабатывает сигнальное реле органа сравнения фаз. Ток нагрузки, А, подсчитывается по формуле

I= I

где - коэффициент трансформации тока защищаемого присоединения; k - коэффициент фильтра органа манипуляции при малых токах.

9.5. Проверка блокировки при неисправностях цепей напряжения защиты типа ДФЗ-503

В объем проверки блокировки входит:

проверка правильности включения по полярности и настройка на минимум небаланса;

проверка чувствительности блокировки;

проверка тока срабатывания и возврата исполнительного реле.

Проверка правильности включения по полярности и настройки на минимум небаланса производится отдельно для каждой фазы цепей напряжения (каждого трансформатора 2-TL, см. рис. 9.2). Одновременно к цепям напряжения звезды и разомкнутого треугольника каждой фазы подводятся однополярные номинальные напряжения (соответственно 100/ и 100 В) и измеряется ток небаланса в обмотке исполнительного реле 2-КР5 миллиамперметром магнитоэлектрической системы с малым потреблением. Ток небаланса не должен превышать 0,3 мА. Во избежание прохождения тока через обходные цепи свободные зажимы других фаз закорачиваются и соединяются с нулевым зажимом цепей напряжения. Для исключения влияния угловых погрешностей подачу напряжений на схему производят от регулировочных автотрансформаторов или потенциометров с малым активным сопротивлением. Если измеренный ток небаланса превышает 0,3 мА, то производится регулировка на минимум небаланса изменением переменных сопротивлений в цепях обмоток звезды.

Чувствительность блокировки проверяется по такой же схеме при пофазном снижении напряжения, подводимого к обмоткам блокировки (подключаемым к комплекту “звезда”). Исполнительное реле блокировки 2-КР5 (см. рис. 9.2) должно срабатывать при снижении напряжения на 7,50,75 В.

В заключение производится проверка тока срабатывания и возврата исполнительного реле и определяется четкость работы его контактной системы при поданном на панель постоянном токе. Ток срабатывания должен быть в пределах 1,5-1,8 мА, коэффициент возврата - не менее 0,4.

9.6. Комплексная проверка защиты

Комплексная проверка защиты является завершающей проверкой при питании защиты от постороннего источника. Комплексная проверка состоит из проверки взаимодействия реле; проверки защиты имитацией КЗ; проверки действия защиты на отключение выключателей, на световые и звуковые сигналы.

Проверка защиты имитацией КЗ производится совместно с приемопередатчиком при напряжении постоянного тока, пониженном до 0,8 U. Проверка производится по принципиальной схеме цепей постоянного тока защит. Реле при проверке переключаются вручную. Исправность цепей накала ламп приемопередатчика проверяется при поочередном извлечении из панелей по одной лампе каждой параллельной ветви цепи накала (для УПЗ-70).

Проверка защиты имитаций КЗ производится совместно с приемопередатчиком при номинальном напряжении постоянного тока в следующем объеме:

а) проверяется согласование полярностей включения реле сопротивления, компенсирующего устройства пускового органа и устройства емкостной компенсации обратной последовательности органа управления ВЧ передатчиком (проверка производится только для защиты типа ДФЗ-503);

б) проверяется поведение выходного реле органа сравнения фаз (реле 2-КР4 защит ДФЗ-201 и ДФЗ-504, реле 2-КР4 защиты ДФЗ-503) при КЗ вне защищаемой зоны;

в) проверяется время срабатывания защиты при КЗ в защищаемой зоне.

Проверка согласования полярности производится по схеме, приведенной на рис. 9.5, при имитации КЗ на фазах АВ (рис. 9.6, а). Pеле сопротивления 1-KZ (см. рис. 9.1) переводится в режим работа органа направления мощности. При напряжении U= 100 В и токе I= 0,10,15 А реле должно сработать. Векторная диаграмма в этом режиме приведена на рис. 9.6, б.

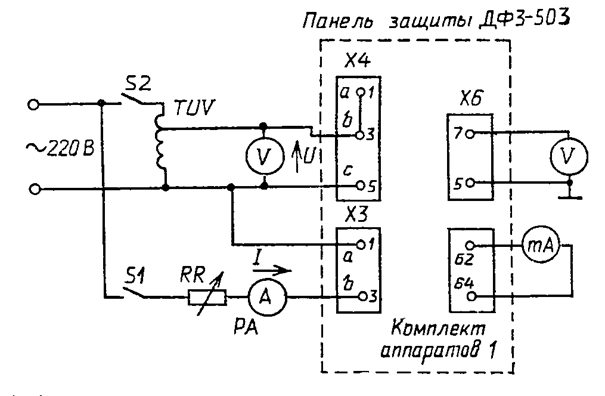

Рис. 9.5. Схема проверки согласования полярностей включения реле сопротивления, компенсирующего устройства пускового органа и устройства емкостной компенсации обратной последовательности органа управления ВЧ передатчиком защиты типа ДФЗ-503

После этого проверяется правильность включения трансформаторов компенсации пускового органа 1-ТА при I= 0,5 А и U=IZ. При одновременной подаче тока и напряжения на защиту ток в реле 1-КР1 и 1-КР2 пускового органа должен быть близок к нулю. Векторные диаграммы для этого режима приведены на рис. 9.6, в. Затем проверяется правильность включения устройства компенсации емкостных токов органа манипуляции. При подаче тока I = 0,05 А (напряжение отключено) электронным вольтметром измеряется напряжение на выходе органа манипуляции. При отключенном токе включается напряжение и увеличивается до тех пор, пока электронный вольтметр, включенный на выходе органа манипуляции, не покажет значение, которое было при подаче одного тока I = 0,05 А. При одновременной подаче тока и напряжения (значения не меняются) электронный вольтметр на выходе органа манипуляции должен показать примерно удвоенное значение при раздельной подаче тока и напряжения. Векторные диаграммы для этого режима приведены на рис. 9.6, г.
