Аналогично измеряется ток возврата реле и при работе реле в зависимой части характеристики. В этом случае суммарный ток в цепи реле устанавливается равным 1,2-1,5 тока срабатывания.

Необходимо отметить, что при настройке реле типа РТВ измеряется сумма времени срабатывания реле и времени отключения выключателя до начала размыкания контактов.

Наладка промежуточных реле типа РП-341 выполняется в том же объеме, что и наладка промежуточных реле других типов с некоторыми особенностями. При наладке механической части реле РП-341 необходимо обратить особое внимание на регулирование силовых контактов, обеспечивающих безразрывное переключение цепей трансформаторов тока в схемах с дешунтированием катушек отключения приводов выключателей. Как уже отмечалось, усиленные контакты этих реле способны шунтировать и дешунтировать цепь при вторичных токах до 150 А. Контакты нормального исполнения реле РП-341 способны размыкать цепь переменного тока мощностью 450 В·А при токе до 2 А и напряжении до 220 В и замыкать цепь мощностью 1000 В·А при токе до 15 А и напряжении до 220 В.

Проверяется ток срабатывания, возврата реле и ток надежной работы. При проверке ток регулируется реостатом. Этим обеспечивается синусоидальная форма, необходимая для правильной настройки реле с насыщающимися трансформаторами. Ток подается на зажимы реле 8-14.

Для оценки состояния выпрямительного моста в реле снимается характеристика зависимости выпрямленного напряжения на зажимах реле 11-13 от тока в первичной обмотке насыщающегося трансформатора до вторичного расчетного тока КЗ.

Наладка реле времени типа РВ-200. Реле предназначено для работы на переменном оперативном токе для создания регулируемой выдержки времени. Пуск реле РВ-217 - РВ-248 происходит при подаче напряжения на его обмотку.

Для реле РВ-215 - РВ-245, пуск которых происходит при снятии напряжения с обмотки, привод механизма дополнен вспомогательным рычагом и заводной пружиной. Схемы внутренних соединений реле времени РВ-218, РВ-248, РВ-215 К, РВ-245 К приведены на рис. 13.14.

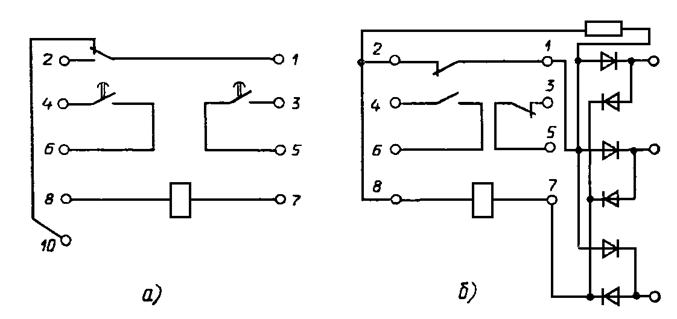

Рис. 13.14. Схема внутренних соединений реле времени:

а - РВ-218, РВ-248; б - РВ-215 К, РВ-245 К

Технические характеристики реле РВ-200 даны в табл. 13.7.

Реле РВ-215 - РВ-245 в комплекте с выпрямительным устройством ВУ-200 работают в трехфазных схемах и обозначаются соответственно РВ-215 К - РВ-245 К.

В объем проверки реле при новом включении входит: проверка механической части и внешний осмотр; проверка состояния изоляции, искрогасительного контура, выпрямительного устройства ВУ-200; измерение сопротивления постоянному току цепи обмотки реле (для термически стойких реле); проверка напряжения срабатывания и возврата, а также времени срабатывания.

Таблица 13.7. Технические характеристики реле времени РВ-200

#G0 Тип реле	Диапазон уставок, с	Номиналь - ное напряжение U, В	Сопротив - ление обмотки, Ом	Контакты
				с выдержкой времени	мгновенный
РВ-215 РВ-225 РВ-235 РВ-245	0,1-1,3 0,25-3,5 0,5-9,0 1,0-20	100 127 220 380		Не норми - руется	Основной и временно замыкающий	Переключа - ющий
РВ-215К РВ-225К РВ-235К РВ-245К	0,1-1,3 0,25-3,5 0,5-9,0 1,0-20	100 220 - -	210 1000 - -		Основ - ной и вре- менно замы - кающий	-
РВ-217 РВ-227 РВ-237 РВ-247	0,1-1,3 0,25-3,5 0,5-9 1,0-2,0	100 220 - -		Не норми - руется	Основной	Переключа - ющий
РВ-218 РВ-228 РВ-238 РВ-248	0,1-1,3 0,25-3,5 0,5-9,0 1,0-20	- - - -	- - - -		Основ - ной и вре- менно замы - кающий	Переключа- ющий
Примечание. Для реле указанных типов при 1,1 U термическая стойкость длительная.

При проверке механической части реле РВ-215 - РВ-245 необходимо учитывать, что часовой механизм должен быть установлен так, чтобы при втянутом якоре и полностью заведенном механизме между роликом и основным качающимся рычагом был зазор 0,5-1 мм. Учитывается также, что при отпущенном якоре между пальцем заводного рычага часового механизма и вспомогательным рычагом должен быть зазор не менее 0,5 мм.

Проверка состояния изоляции, как правило, производится в полной схеме.

Проверка искрогасительного контура заключается в проверке его элементов.

Проверка выпрямительного устройства ВУ-200 выполняется, если напряжение срабатывания или возврата реле выходит за нормируемые пределы, а также при работе реле с повышенной вибрацией.

Проверка напряжений срабатывания и возврата реле производится с помощью переносного устройства УПЗ-1 (блок К-500) или У5053 (блок К-513). Напряжения измеряются приборами класса точности не ниже 1,5. Напряжение срабатывания реле РВ-217 - РВ-248 определяют при подаче напряжения на реле толчком. Напряжение срабатывания реле РВ-215 - РВ-245 определяют при плавном снижении напряжения. За напряжение срабатывания принимается напряжение, при котором отпадает якорь реле. Напряжение возврата этой группы определяется при подаче напряжения на реле толчком. За напряжение возврата принимается напряжение, при котором якорь реле мгновенно втягивается в сердечник.

При всех измерениях напряжение срабатывания и возврата должно соответствовать указанным в табл. 13.8 значениям.

Регулирование напряжений срабатывания и возврата реле не предусмотрено. Обычно значения напряжений находятся в допустимых пределах. При отклонении напряжения срабатывания и возврата от значений, приведенных в табл. 13.8, эти значения могут быть получены установкой возвратной пружины нормальной жесткости.

Таблица 13.8. Напряжения срабатывания и возврата реле РВ-200

#G0 Тип реле	U/U	U/U
РВ-217 - РВ-248	0,85	0,05
РВ-215 - РВ-245	0,05-0,55	0,8
РВ-215К - РВ-245К	0,35 (при трехфазном питании) 0,55 (при двухфазном питании)	0,8

Проверить отсутствие вибрации контактов реле в подтянутом положении якоря.

Проверка времени срабатывания производится в следующем объеме: измеряется время срабатывания реле на рабочей уставке и на всех уставках тех реле, уставки на которых изменяются оперативным персоналом (например, реле времени в схеме защиты обходного выключателя); измеряется время замкнутного состояния временно замыкающих контактов.

Проверку производят с помощью переносного устройства УПЗ-1 (блок К-500) или У5053 (блок К-513). Измерение времени срабатывания реле следует производить при номинальном значении напряжения.

Разброс времени срабатывания реле, отклонение среднего значения времени срабатывания от уставки по шкале и время замкнутого состояния временно замыкающих контактов при срабатывании реле должны находиться в соответствии со значениями, приведенными в табл. 13.9.

Таблица 13.9. Разброс значений и отклонение от уставки времени

срабатывания реле РВ-200

#G0 Диапазон уставок, с	Разброс значений, с	Отклонение от уставки, с	Время замкнутого состояния временно
		минимальной	максимальной	замыкающих контактов, с
0,1-1,3	0,06	0,05	0,15	0,05-0,12
0,25-3,5	0,12	0,1	0,4	0,1-0,4
0,5-9,0	0,25	0,12	0,5	0,25-0,75
1,0-20	0,8	0,2	1,5	0,6-1,6

Проверка реле времени типа РВМ при новом включении производится в следующем объеме: проверка механической части и монтажа элементов реле; проверка изоляции мегомметром 1000 В; испытание электрической прочности изоляции всех токоведущих частей относительно корпуса напряжением 1000 В 50 Гц в течение 1 мин; проверка электрических характеристик; определение напряжения трогания электродвигателя, В; напряжения срабатывания электромагнитного сцепления, В; напряжения возврата электромагнитного сцепления, В; настройка реле на рабочих уставках при U и проверка четкости работы реле при 0,8 U.
