к приводам ПП-61, ПП-67 и ПП-61К

#G0 Вариант исполнения реле	Уставка тока срабатывания по отпайкам, А	Потребляемая мощность при токе срабатывания, В·А	Сопротивление при токе срабатывания, Ом	Обмоточные данные
		Сер - дечник отпущен	Сер - дечник подтянут	Сер - дечник отпущен	Сер - дечник подтянут	Число витков	Марка провода	Диаметр провода, мм
	5	40	112	1,6	4,45	307
РТВ-I	6	36	101	1,0	2,8	258	ПЭЛБО	1,81
РТВ-IV	7,5	41	118	0,73	2,1	218
	10	40	113	0,4	1,13	156
	10	40	114	0,4	1,14	151
РТВ-II	12,5	40	114	0,26	0,73	120	ПБД	2,44
РТВ-V	15	44	125	0,2	0,555	106
	17,5	45	125	0,15	0,41	92
	20	37	107	0,092	0,268	69
РТВ-III	25	41	116	0,066	0,186	59	ПБД	2,44
РТВ-VI	30	44	126	0,049	0,14	52
	35	52	142	0,043	0,116	48
Примечания: 1. Независимая часть характеристики у реле РТВ разных исполнений начинается при кратности тока реле к току срабатывания, равной 1,2-1,7 и 2,5; 3,5 для реле PTB-I, PTB-II, PTB-III и PTB-IV, PTB-V, PTB-VI соответственно. Выдержка времени регулируется плавно от 0 до 4 с, разброс по времени в независимой части характеристики составляет 0,3 с для ПП-61 и 0,2 с для ПП-67. 2. Коэффициент возврата реле при работе в зависимой части характеристики - 0,6; в независимой части - 0,75-0,8 и 0,95-0,98 для реле PТВ-I - PTB-III и РТВ-IV - PТB-VI соответственно.

В табл. 13.1, 13.2 приведены основные технические данные реле прямого действия и электромагнитов дистанционного управления.

Реле времени РВМ-12 и РВМ-13. Реле времени РВМ-12 имеет максимальную выдержку времени 4 с и реле типа РВМ-13 - 10 с. Максимальный разброс времени срабатывания реле от тока срабатывания до тока, соответствующего 20-кратному току по отношению к току срабатывания, для реле РВМ-12 составляют 0,12 с и для реле РВМ-13 - 0,25 с.

Реле надежно работает при последовательном соединении секций трансформаторов реле при токах 2,5 А и более и при параллельном соединении - при токах 5 А и более. Потребление реле при токе, равном двукратному току по отношению к току срабатывания, не превышает 8 В·А. Реле допускает длительное протекание по первичным обмоткам насыщающихся трансформаторов тока 10 А и в течение 10 с - тока 75 А (при последовательном соединении секций первичных обмоток). Длительно допустимый ток через контакты - 5 А.

Основным элементом является синхронный электродвигатель М, который запускается с помощью контактов реле тока. Ротор синхронного электродвигателя вращается с определенной скоростью, что обеспечивает точность установленной выдержки времени. Реле имеет также два насыщающихся трансформатора Т1 и Т2. Схема реле приведена на рис. 13.1.

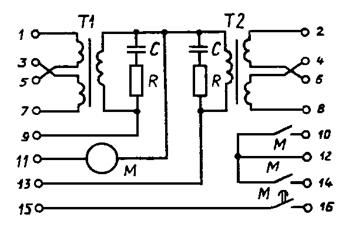

Рис. 13.1. Схема внутренних соединений реле времени РВМ-12

Промежуточное реле типа РП-341. Реле применяется в схемах с дешунтированием катушки отключения. Схема внутренних соединений реле приведена на рис. 13.2.

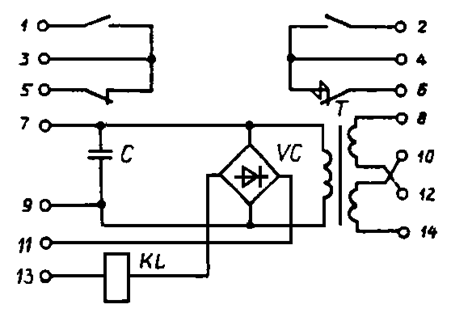

Рис. 13.2 Схема внутренних соединений промежуточного реле РП-341

Первичные обмотки промежуточного насыщающегося трансформатора Т включаются во вторичные цепи трансформаторов тока. Ко вторичной обмотке трансформатора Т через выпрямительный мост подключено реле постоянного тока KL клапанного типа. Благодаря наличию насыщающего трансформатора ток во вторичной обмотке даже при очень больших кратностях тока в первичной обмотке не превышает некоторого заданного значения. Значение тока определяется допустимым током для выпрямителей и контактов управляющих реле.

При последовательном соединении первичных обмоток промежуточного трансформатора реле срабатывает при токе 2,5 А, а при параллельном соединении обмоток - при токе 5 А. При токе, равном удвоенному току срабатывания реле, потребляемая мощность составляет 6 В·А. Реле РП-341 допускает длительное протекание по первичной обмотке при параллельно соединенных секциях насыщающегося трансформатора тока 10 А и в течение 4 с - тока 150 А.

Усиленные переключающие контакты способны шунтировать и дешунтировать отключающие катушки выключателей при переменном токе до 150 А, если управляемая цепь питается от трансформатора тока и ее полное сопротивление при токе 3,5 А не более 4,5 Ом.

Реле тока типа РТ-85. Реле является комбинированным и состоит из двух элементов - электромагнитного и индукционного. Электромагнитный элемент представляет собой реле тока мгновенного действия. Индукционный элемент - реле тока с зависимой от значения тока выдержкой времени - используется для выполнения максимальной токовой защиты с выдержкой времени.

Реле РТ-85/1 имеет номинальный ток 10 А и регулировку тока срабатывания индукционного элемента от 4 до 10 А, реле РТ-85/2 - номинальный ток 5 А и регулировку тока срабатывания индукционного элемента от 2 до 5 А. Время срабатывания в независимой части характеристики реле регулируется в пределах от 0,5 до 4 с.

Переключающий контакт способен шунтировать и дешунтировать цепь с сопротивлением 4,5 Ом при токах до 150 А. Особенностью работы контактов при дешунтировании является то, что в процессе переключений цепь замкнута на тот или иной резистор. Это необходимо в связи с возможностью появления в разомкнутой вторичной обмотке трансформатора тока высокого напряжения.

Указательные реле типа РУ-21 выпускаются для работы на постоянном токе, но могут быть использованы и на переменном оперативном токе.

13.3. Источники выпрямленного оперативного тока

Комплектные устройства питания электромагнитов включения выключателей типа УКП. Комплектные устройства питания УКП-220 и УКП-380 (в дальнейшем - устройства питания) предназначены для питания электромагнитов включения выключателей с током потребления до 320 А. В режиме включения выключателей на КЗ и исчезновения при этом переменного напряжения устройства питания обеспечивают включение выключателей с током потребления электромагнитов до 150 А.

Устройства питания состоят из двух основных сборочных единиц:

устройства УКП1 - устройства выпрямителя с распредустройством (шкаф № 1);

устройства УКП2 - устройства накопителя (шкаф № 2).

Устройство УКПМ состоит из УКП1 и УКП2, вмонтированных в один шкаф.

Устройства питания обеспечивают включение одного маломасляного выключателя с электромагнитным приводом на номинальное напряжение 6-35 кВ в режиме снижения выпрямленного оперативного напряжения до 50 % номинального и менее вследствие включения на КЗ.

Устройства имеют: контроль выпрямленного напряжения; контроль исправности узла накопителя; контроль изоляции выпрямленного напряжения; защиту от токов КЗ на стороне выпрямленного напряжения, внутренних замыканий и токов перегрузки.

В табл. 13.3 приведены основные технические данные устройств типа УКП.

Таблица 13.3. Основные технические данные устройств типа УКП

#G0 Наименование параметра	Норма для типоисполнения
	УКП-220 УКПМ-220	УКП-380 УКПМ-380
Напряжение питающей сети трехфазное, В	220	380, 400, 415, 440 с нулевым проводом
Выпрямленное напряжение в режиме ХХ, В	297	257, 270, 280, 297
Номинальное выпрямленное напряжение в режиме нагрузки, В	230	230
Допустимые отклонения выпрямленного напряжения и напряжения питающей сети, %	+ 10; - 15	+ 10; - 15
Максимальный выпрямленный ток нагрузки с выходом через накопитель, А	150	150
Максимальный выпрямленный ток нагрузки с выходом без накопителя, А	320	320
Пределы величин нагрузки на выходах:
“150 А”, А	55-150	55-150
“320 А”, А	150-320	150-320
Характер нагрузки	Импульсный	Импульсный
Длительность импульса нагрузки, с	1	1
Минимально допустимое время между импульсами, с	0,5	0,5
Количество импульсов в цикле, не более, при токе:
320 А	4	4
150 А	5	5
100 А	10	10
Время между циклами, мин	10	10
