Наладка дифференциально-фазных высокочастотных защит линий (стр. 2 )

Работа контактной системы реле проверяется при изменении сопротивления срабатывания реле от 0,1 до 0,9 Z при токах 0,7-3 I.

Проверка фильтров тока и напряжения обратной последовательности и пусковых реле производится согласно указаниям соответствующих параграфов разд. 6. При использовании в защите пуска по току 3 I дополнительно проверяется чувствительность пускового органа при совместном пуске по I (U) и 3 I.

При использовании в защите основного пуска по I проверка проводится при подведении к панели тока I на рабочих уставках. Ток срабатывания отключающего реле не должен отличаться более чем на 15% от заводских данных. При больших отличиях проверяется исправность трансформатора 1-ТА и выпрямительного моста.

При использовании в защите основного пуска по U сначала проверяется ток срабатывания отключающего реле при подведении к панели только тока I, затем при одновременной подаче на панель U и 3 I измеряется ток в обмотке отключающего реле, который должен примерно в 1,5 раза превышать I реле (с точностью 20%).

У защиты типа ДФЗ-503 дополнительно проверяются частотные фильтры третьей и пятой гармоник и устройство компенсации (уставка ТА равна 50 %). Настройка частотных фильтров проверяется при подаче на выводы 24-26 комплекта 1 (см. рис. 9.2) напряжения от генератора звуковой частоты достаточной мощности (цепи напряжения звезды закорочены на входе панели) и измерении напряжения срабатывания реле 1-КР2 на частотах 150 и 250 Гц, чем определяется степень загрубления защиты. Загрубление пускового органа от третьей гармоники (150 Гц) должно быть не менее 3,5, а от пятой гармоники (250 Гц) - не менее 6. Принятая в защите схема включения фильтров третьей и пятой гармоник обеспечивает ослабление влияния не только этих, но также всех гармонических составляющих более высокого порядка, включая 13-ю, наличие которой в нормальном режиме выявлено на некоторых линиях 500 кВ. При необходимости производится подрегулировка фильтров изменением воздушного зазора дросселей.

Проверка устройства компенсации заключается в проверке сопротивления компенсации и в правильности включения трансформаторов компенсации. Проверка сопротивления компенсации Z производится при токе 1 А, поочередно подаваемом на вход панели на фазы А0, В0 и С0, при холостом ходе трансформаторов компенсации ТА. Сопротивление компенсации подсчитывается по формуле

Z= U/I,

где U - напряжение, измеренное на вторичной обмотке трансформатора ТА.

При отличии измеренного сопротивления Z от заданного более чем на 0,5 Ом производится его регулировка винтами на соответствующей регулировочной доске трансформатора компенсации ТА.

Проверка правильности включения трансформаторов компенсации ТА производится при имитации двухфазных КЗ “за спиной”. Цепи напряжения защиты питаются от фазорегулятора. При токе I= 1 А, напряжении U = I Z и угле между током и напряжением, равном нулю, ток в обмотках поляризованных реле пускового органа должен быть близок к нулю (обычно не более 0,1 мА). Векторные диаграммы, поясняющие проверку правильности включения трансформаторов компенсации ТА при имитации КЗ между фазами В и С, приведены на рис. 9.3.

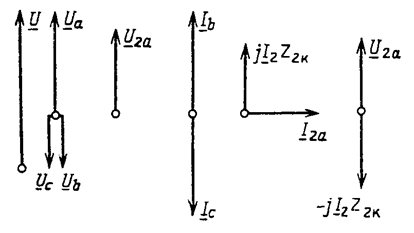

Рис. 9.3. Векторные диаграммы, поясняющие проверку правильности включения трансформаторов компенсации ТА при имитации КЗ между фазами В и С защиты типа ДФЗ 503

При использовании в пусковом органе защиты пуска по току обратной последовательности [на линиях сравнительно небольшой протяженности, где по условиям работы с устройством однофазного повторного включения (ОАПВ) необходимо обеспечить компенсацию емкостных токов линии в органе манипуляции] вторичные обмотки трансформаторов компенсации ТА перемычками отсоединяются от цепей напряжения и отсоединенные зажимы их соединяются в звезду. При такой схеме ток I, соответствующий срабатыванию реле 1-КР2, зависит от уставок U по напряжению обратной последовательности и по сопротивлению компенсации (I=U/ Z). При минимальной уставке по U = 5 В и максимальной уставке по Z= 36 Ом ток срабатывания обратной последовательности I будет составлять примерно 0,14 А.

Проверка пускового органа защиты завершается проверкой действия безынерционного пуска ВЧ передатчика. Перед проверкой на защиту и приемопередатчик подается постоянный ток, на вход ВЧ приемопередатчика подключается электронный осциллограф: цепи контактного пуска и цепи манипуляции отсоединяются и цепи манипуляции закорачиваются в сторону приемопередатчика.

При имитации двухфазного КЗ измеряются напряжения (ток) обратной последовательности при появлении на экране электронного осциллографа ВЧ импульсов и при появлении непрерывного ВЧ сигнала. Напряжение (тока) обратной последовательности при появлении ВЧ импульсов должно быть больше U (I) чувствительного исполнительного реле пускового органа, а при появлении непрерывного сигнала - меньше U (I) более грубого исполнительного реле. Интервал между появлением ВЧ импульсов и непрерывного ВЧ сигнала обычно не превышает 10 % напряжения (тока) срабатывания обратной последовательности. Замедление снятия безынерционного пуска оценивается по задержке исчезновения ВЧ сигнала на экране электронного осциллографа после отключения переменного напряжения (тока) от панели.

9.3. Проверка и настройка органа манипуляции

В объем проверки органа манипуляции входит:

проверка действия стабилизаторов напряжения;

измерение сопротивлений элементов схемы органа манипуляции;

проверка настройки комбинированного фильтра токов;

проверка устройства компенсации емкостных токов линий;

проверка чувствительности органа манипуляции к различным видам КЗ;

проверка зависимости угла между напряжением манипуляции и током на входе панели от тока.

Проверка действия стабилизаторов напряжения производится при подаче на вход панели тока I. При проверке определяется ток I, при котором зажигается каждый из стабилизаторов напряжения (при снятом другом из панельки). Момент зажигания определяется по электронному осциллографу, подключенному на выход органа манипуляции, по изменению формы одной из полуволн кривой напряжения (срезается верхушка синусоиды). Дополнительно контролируется напряжение на стабилитронах в момент зажигания вольтметром переменного тока с малым потреблением. При совместной работе обоих стабилитронов проверяется правильность включения их по полярности (должно быть встречное включение) при увеличении тока до 5 I. При правильной полярности включения будут ограничиваться обе полуволны кривой напряжения и у обоих стабилитронов будет четко видно свечение; напряжение при этом не должно превышать 180 В.

Измерение сопротивлений элементов схемы органа манипуляции производится только у защит ДФЗ-503 и ДФЗ-504, имеющих частотные фильтры; у защиты ДФЗ-201 проверяется только сопротивление нагрузки фильтра. Проверка производится при подаче на входные зажимы панели защиты тока I= 0,5 I поочередным измерением тока (миллиамперметром переменного тока с малым потреблением - обычно прибором ВАФ-85) в элементах фильтра и падения напряжения на них (вольтметром прибора ВАФ-85). Сопротивление элементов фильтра и сопротивление всей нагрузки фильтра должны соответствовать заводским данным.
