Трансформаторы тока и напряжения. В схемах релейной защиты на переменном оперативном токе трансформаторы тока и напряжения служат источниками питания оперативных цепей.

Особенностью схем являются относительно небольшая длительная нагрузка на источники переменного тока и напряжения и резкое увеличение нагрузки при работе защиты или автоматики, особенно когда подключаются электромагниты отключения и включения.

При выполнении схемы и ее наладке необходимо знать основные параметры трансформаторов тока - класс точности, номинальные вторичные нагрузки, кратность насыщения сердечников, максимальную кратность вторичного тока, кривые 10 %-ной погрешности. Для трансформаторов напряжения необходимо знать класс точности и максимальную мощность, отдаваемую трансформаторами в этом классе.

Максимальные погрешности трансформаторов напряжения целесообразно принять такими же, как и у трансформаторов тока, а именно - 10 % по коэффициенту трансформации и 7°по углу [2].

Блоки питания с помощью промежуточных трансформаторов и выпрямителей преобразуют переменное напряжение или ток, получаемые от измерительных трансформаторов или трансформаторов собственных нужд, в выпрямленное оперативное напряжение 110 или 220 В.

К блокам питания напряжения (БПН), включаемым в цепи трансформаторов напряжения или собственных нужд, относятся блоки питания типа БПН-11/1, БПН-11/2, БПН-1002, БПЗ-401. К блокам питания тока (БПТ), включаемым в цепи трансформаторов тока, относятся блоки питания БПТ-11, БПТ-1002, БПЗ-402.

Блоки питания БПЗ-401 и БПЗ-402 предназначены также для заряда блоков конденсаторов, энергия которых используется для приведения в действие электромагнитов отключения (включения) коммутационных аппаратов. На рис. 13.3 приведены принципиальные схемы блоков питания напряжения БПН-11, БПН-1002 и токовых типов БПТ-11, БПТ-1002. На рис. 13.4 приведены принципиальные схемы блоков питания и заряда БПЗ-401 и БПЗ-402.

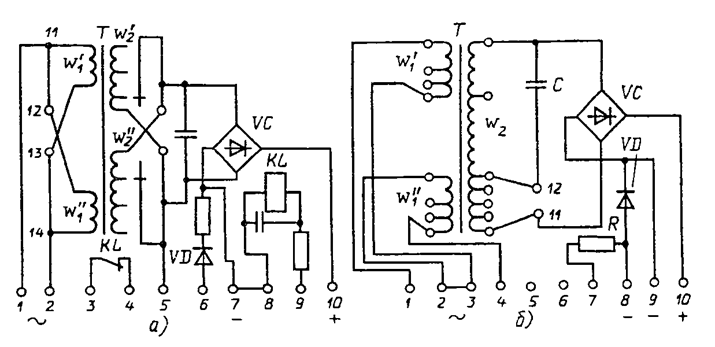

Рис. 13.3. Схема электрическая принципиальная блоков питания:

а - блока питания БПН-11; б - блока питания БПН-1002; в - блока питания

БПТ-11; г - блока питания БПТ-1002

Рис. 13.4. Схема электрическая принципиальная блоков питания и заряда:

а - блока БПЗ-401; б - БПЗ-402

Технические данные приведены в табл. 13.4, 13.5, 13.6.

Таблица 13.4. Технические данные блоков питания БПН и БПТ

#G0 Наименование параметров	Значения параметров для блоков питания
	БПН-11/1	БПН-11/2	БПТ-11
Уставки по току наступления феррорезонанса, А:
	при включении одной первичной обмотки	-	-	5; 7,5; 10
	при последовательном включении первичных обмоток	-	-	2,5; 3,75; 5
Номинальное входное напряжение, В	100, 110, 127, 220	100, 110, 127, 220	-
Номинальное выходное напряжение, В	110	24	220, 110, 24
Потребляемая мощность при отсутствии нагрузки на выходе, В·А, не более:
	при входном токе 9,5 А на уставке “5” и последовательном соединении первичных обмоток	-	-	95
	при номинальных входных напряжениях 100, 110, 220 В	9	9	-
	при номинальном входном напряжении 127 В	12	12	-

Таблица 13.5. Выходные напряжения блока БПТ-1002

#G0 Сопротивление нагрузки, Ом	Уставка 110 В	Уставка 220 В
Бесконечность	Не более 130	-
10	Не менее 90	-
Бесконечность	-	Не более 260
40	-	Не менее 180

Таблица 13.6. Технические данные блоков питания и заряда

БПЗ-401 и БПЗ-402

#G0 Наименование параметров	БПЗ-401	БПЗ-402
Уставка по току наступления феррорезонанса, А	-	4,65; 6,0; 8,5; 9,3; 12,0; 17
Номинальное входное напряжение, В	100, 110, 127, 220	-
Номинальное выходное напряжение, В	110, 220	110, 220
Номинальное напряжение заряда, В	4005%	4005%
Время заряда конденсаторов емкостью 200 мкФ до напряжения 0,8, установившегося при номинальном входном напряжении для блоков БПЗ-401, при входном токе 3 I для блоков БПЗ-402, мс, не более	70	70
Длительно допустимое сопротивление нагрузки (режим блока питания), Ом:
	уставка по выходному напряжению 110 В	150	150
	уставка по выходному напряжению 220 В	600	520
Номинальное допустимое сопротивление нагрузки, Ом:
	уставка по выходному напряжению 110 В	50	50
	уставка по выходному напряжению 220 В	200	200
Максимальная емкость заряжаемых конденсаторов, мкФ	2000	2000

Технические данные блока питания БПН-1002.

1) Номинальное входное напряжение блока 100, 110, 127, 220, 380 В. Блок может включаться на напряжение 115, 230, 400, 440 В.

2) Блок питания в длительном режиме работы допускает включение на напряжение, превышающее на 10 %, указанное в п. 1, при этом ток нагрузки не должен превышать:

для уставки выходного напряжения 110 В - 6,4 А;

для уставки выходного напряжения 220 В - 3,2 А.

3) Сопротивление изоляции между токоведущими электрически не связанными цепями, а также между ними и корпусом блока составляет не менее 50 МОм.

Технические данные блока питания БПТ-1002.

1) При плавном увеличении тока в первичной обмотке и при отсутствии нагрузки на выходе феррорезонанс наступает при намагничивающей силе в первичной обмотке трансформатора блока, равной 840100 А·вит.

2) Выходное напряжение при протекании тока 10 А по всем секциям первичной обмотки трансформатора блока указано в табл. 13.5.

3) Блок выдерживает на входе на уставке по току феррорезонанса “5 А” в течение 5 с ток 50 А, в течение 1 с - ток 120 А при нагрузке:

для уставки номинального выходного напряжения 110 В - 10 Ом;

для уставки номинального выходного напряжения 220 В - 40 Ом.

4) Длительно допустимый ток нагрузки блока:

для уставки выходного напряжения 110 В - 7 А;

для уставки выходного напряжения 220 В - 3,5 А.

5) Сопротивление изоляции между токоведущими электрически не связанными цепями, а также между ними и корпусом блока составляет не менее 50 МОм.

Блоки питания и заряда БПЗ-401, БПЗ-402 предназначены для питания выпрямленным током схем (устройств) релейной защиты и автоматики, выполненных на номинальное напряжение 110 и 220 В при суммарной потребляемой мощности 100 Вт в длительном режиме и 200 Вт в кратковременном режиме или для заряда блоков конденсаторов суммарной емкостью до 2000 мкФ, энергия которых используется для приведения в действие электромагнитов отключения (включения) коммутационных аппаратов.

Сопротивление изоляции между токоведущими электрически не связанными цепями, а также между ними и корпусом блока составляет не менее 50 МОм.

13.5. Схемы устройств релейной защиты и автоматики на переменном оперативном токе

В качестве примера приведено несколько типовых схем устройств РЗА на переменном оперативном токе, применяемых для трансформаторных подстанций типа КТПБ 110/6 - 10 кВ и 110/35/6 - 10 кВ.

Схема организации переменного оперативного тока, цепей управления, сигнализации и телемеханики. Питание цепей осуществляется от трансформаторов собственных нужд. Шинки 1ЕС, 2ЕС, 1ЕН, 2ЕН образуются от шинок обеспеченного питания EY. N, EY. О, питающихся от стабилизатора напряжения TSV1 (рис. 13.5). Схемы выполняются с автоматическим включением резервного источника питания (контакторы KL1, KL2). Питание оперативным током от трансформаторов напряжения применяется для цепей АВР.

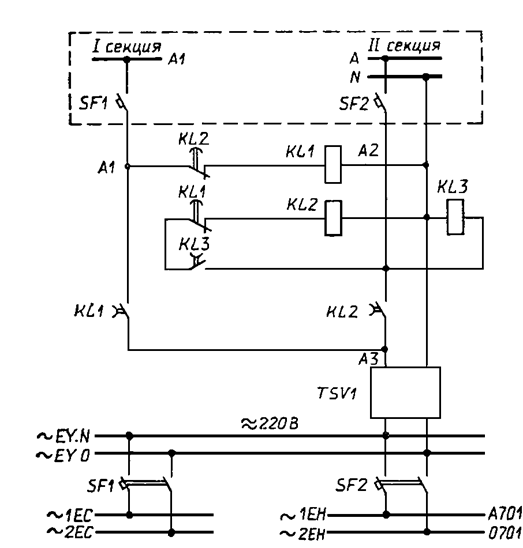

Рис. 13.5. Схема организации переменного оперативного тока

Цепи управления, сигнализации, телемеханики. На рис. 13.6 представлена схема управления выключателем. Шинки управления запитываются через автоматический выключатель SF типа АП-50/2 МТ с I= 3,5 I. Включение выключателя может осуществляться как непосредственно ключом управления, так и по цепям АПВ и телеуправления, для чего предусмотрен переключатель положения типа ПКЧЗ-12Е3035. Отключение также может осуществляться по цепям телеотключения, например при АЧР.

Рис. 13.6. Принципиальная схема управления выключателем
