Раздел девятый

НАЛАДКА ДИФФЕРЕНЦИАЛЬНО-ФАЗНЫХ ВЫСОКОЧАСТОТНЫХ ЗАЩИТ ЛИНИЙ

9.1. Основные технические данные защит серии ДФЗ

В дифференциально-фазных защитах линий 110-500 кВ используются в настоящее время панели заводского изготовления типа ДФЗ-201, ДФЗ-504 и ДФЗ-503.

Проверка реле переменного тока, напряжения и реле постоянного тока релейной части защит особенностей не имеет и изложена в разд. 2.

Основные технические данные релейной части приведены в табл. 9.1, принципиальные схемы - на рис. 9.1, 9.2.

Таблица 9.1. Основные технические данные релейной части панелей

дифференциально-фазной защиты типов ДФЗ-201, ДФЗ-504 и ДФЗ-503

#G0 Технические данные	ДФЗ-201	ДФЗ-504	ДФЗ-503
Номинальный переменный ток, А	1 или 5	1 или 5	1 или 5
Номинальное напряжение, В
переменное	100	100	100
постоянное	110 или 220	220	220
Время действия защиты, с	Не более 0,05	Не более 0,05	Не более 0,05
Устройство фильтра-реле пускового органа:
уставки по току обратной последовательности I, А	1; 1,5; 2 (для I= 5 А)	0,1; 0,15; 0,2 (для I= 1 А)	-
уставки по напряжению обратной последовательности U, В	-	-	5, 6, 7
уставки по току нулевой последовательности 3 I, А	1; 1,5; 2 (для I= 5 А)	0,3; 0,4; 0,5 (для I= 1 А)	0,3; 0,4; 0,5 (для I = 1 А)
уставки устройства компенсации Z , Ом	-	-	36, ступени 3%
Реле сопротивления:
	минимальная уставка, Ом/фазу	3,5 (для I= 5 А)	30 (для I= 1 А)	30 (для I = 1 А)
	максимальная уставка, Ом/фазу	35 (для I= 1 А)	300 (для I= 1 А)	300 (для I = 1 А)
Реле сопротивления:
	угол максимальной чувствительности, град	705	835	835
	ток точной работы, А, не более	2,8 (для I= 5 А)	0,15 (для I= 1 А)	0,15 (для I = 1 А)
	ток срабатывания реле при U =0, А, не более	3,5 (для I= 5 А)	0,3 (для I= 1 А)	0,3 (для I = 1 А)
Орган манипуляции:
	коэффициент фильтра манипуляции k	4, 6, 8	6, 8, 10	6, 8, 10
	напряжение на выходе при токе прямой последовательности, В	8 при k = 8 и I = 2А (для I= 5 А)	4,58 при k = 10 и I = 0,3 А (для I= 1 А)	4,58 при k = 10 и I = 0,3 А (для I = 1 А)
Орган манипуляции:
	угол между током и напряжением	17° при k = 8 и I =0,6 I	42° при k = 10 и I =0,5 I	95° при k = 10 и I =0,3А
	уставка устройства компенсации емкостных токов у, 1/Ом	-	-	5000·10, ступени регулирования 3%
	уставка по углу блокировки органа сравнения фаз токов, град.	45, 52, 60	50, 57, 65	50, 57, 65

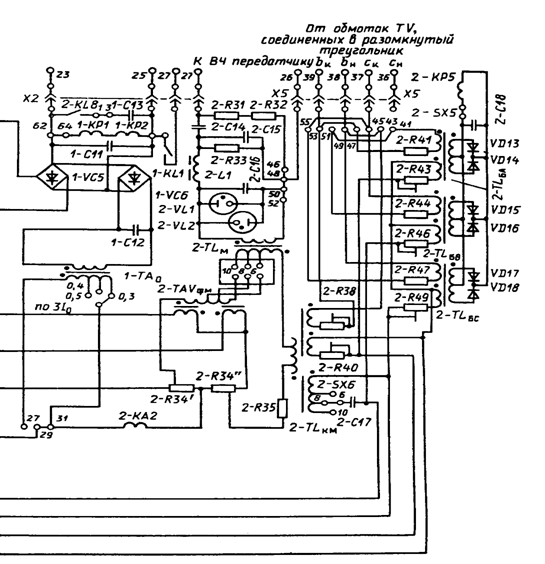

Рис. 9.1. Принципиальная схема панели дифференциально-фазной защиты типа ДФЗ-201

#G0

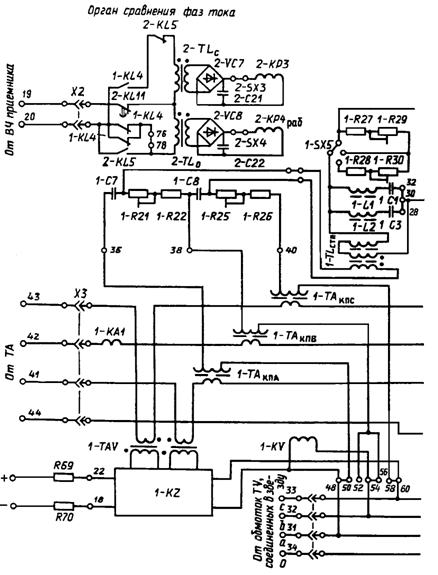

Рис. 9.2. Принципиальная схема панели дифференциально-фазной защиты типа ДФЗ-503

В разделе приняты обозначения отдельных реле, аппаратов и комплектов аппаратов, соответствующие заводским обозначениям, принципиальным схемам и ГОСТ. Индекс, стоящий перед обозначением элементов, указывает на принадлежность к определенному комплекту аппаратов. Например, на рис. 9.1 реле 1-КА2 означает, что токовое реле КА2 установлено в комплекте аппаратов 1.

9.2. Проверка и настройка пусковых органов

В пусковых органах дифференциально-фазных защит используются:

при трехфазных КЗ - реле сопротивления, реле напряжения и реле тока (для фиксации);

при несимметричных КЗ - поляризованные реле, включенные на выходе фильтров тока или напряжения обратной последовательности.

Для повышения чувствительности при однофазных КЗ дополнительно используется составляющая тока КЗ нулевой последовательности. На протяженных линиях для повышения чувствительности пускового органа напряжения обратной последовательности используется компенсация по Z (только в защите типа ДЗ-503).

В объем проверки индукционного реле полного сопротивления входит:

проверка механической части;

проверка самохода от напряжения и зоны действия в режиме работы реле направления мощности;

проверка угловой характеристики Z=f() и настройка рабочей уставки при заданном токе;

проверка зависимости сопротивления срабатывания от тока при угле максимальной чувствительности, определение тока точной работы (описано в разд. 8);

проверка отсутствия вибрации контактов реле.

Проверка механической части, самохода от напряжения и зоны работы в режиме направления мощности производится аналогично проверке реле мощности (см. § 2.6). Проверка производится при расчетных уставках. Уставка автотрансформатора подсчитывается по формуле

n =

Угловая характеристика Z= f() проверяется при заданном токе. При угле максимальной чувствительности, определенном при проверке зоны работы в режиме реле направления мощности, плавно снижая напряжение со 100 В, измеряют напряжение срабатывания реле U и по формуле Z=U/2I определяют сопротивление срабатывания реле в омах на фазу. Если полученное Z отличается от заданного, следует изменить в ту или другую сторону положения штырей контактных разъемов на доске выводов автотрансформатора. Коэффициент возврата, определяемый по напряжению возврата U, должен быть не менее 1,1. Затем снимается угловая характеристика реле через каждые 30° и проверяется зависимость Z = f(I). При больших токах сопротивление срабатывания не должно отличаться от измеренного при заданном токе более чем на 10 %. Из снятой характеристики определяется ток точной работы реле - минимальный ток, при котором сопротивление срабатывания на 15 % меньше сопротивления срабатывания, измеренного при номинальном токе, и полученное значение сравнивается с паспортными данными 0,15 А (допускается отклонение 7%). Если у реле сопротивления используется смещение характеристики в III квадрант (обычный вариант), то дополнительно определяется ток срабатывания реле при неисправностях в цепях напряжения (обрыв и закорачивание). Полученные значения тока (которые не должны превышать 3,5 А) позволяют оценить надежность блокирования пуска защиты в указанных случаях. Если смещение не используется (при использовании защиты на линиях с ответвлениями), то вместо определения тока срабатывания реле проверяется поведение реле при сбросе напряжения, подводимого к реле, со 100 В до нуля с одновременным закорачиванием цепей напряжения накоротко в диапазоне токов от номинального до 7 I при предварительном угле + 180° (токи подаются толчком). Реле не должно срабатывать.
