В связи с вышеизложенным питание входных цепей защиты типа РЗР-1М, а также измерителя перегрузки ротора (ИПР) в системе автоматического регулятора возбуждения от ТПТ с параллельным соединением рабочих обмоток недопустимо. Поэтому до выпуска промышленностью ТПТ на номинальные токи 3 кА и более с последовательным соединением обмоток необходимо осуществлять переключение обмоток сердечников ТПТ с параллельной схемы на последовательную. При этом сохраняются все свойства ТПТ, а его параметры изменяются следующим образом:

номинальный вторичный ток уменьшается в 2 раза;

оптимальное напряжение питания вторичной цепи ТПТ от автотрансформатора ВУИ возрастает в 2 раза (выполняется переходом на другое ответвление автотрансформатора);

максимально допустимое приведенное сопротивление вторичной цепи возрастает в 4 раза.

При бесщеточном возбуждении в качестве датчика используется индукционный короткозамкнутый датчик тока ИКДТ (рис. 12.26), представляющий собой неподвижную короткозамкнутую “беличью клетку”, которая охватывает вал генератора. Внутри беличьей клетки проходят провода от возбудителя к обмотке ротора. При работе генератора ток возбуждения создает вращающееся магнитное поле, индуцирующее токи в стержнях беличьей клетки. Эти токи замыкаются через трансформатор тока, во вторичную цепь которого включается защита РЗР-1М. С помощью ИКДТ на защиту подается синусоидальный переменный ток, пропорциональный току ротора.

Рис. 12.26. Схема включения индукционного короткозамкнутого датчика тока ИКДТ

В состав входного преобразовательного устройства (ВПУ), показанного на рис. 12.27, входят промежуточный трансформатор TL1, согласующий трансформатор напряжения TV2, выпрямительные мосты VC1, VC2, сглаживающие конденсаторы C1, C2 и резисторы R1, R2, R4-R6. Трансформатор TL1 служит для изменения уровня контролируемых токов до значений, удобных для дальнейшего преобразования и регулировки. Трансформатор TV2 осуществляет гальваническое разделение входных цепей основных органов реле. Регулируемые резисторы R1 и R2 позволяют получить необходимые уровни напряжений на входах основных органов реле при номинальном токе ротора. Резистоpoм R5 устанавливается требуемая стабилизация напряжения на входе интегрального органа (изменение масштаба входного напряжения).

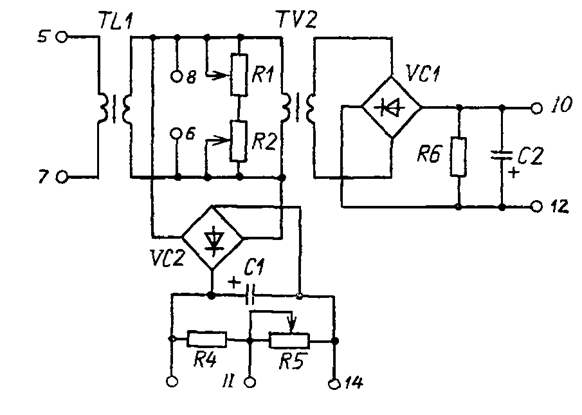

Pис. 12.27. Входное преобразовательное устройство P3P-1M

Принципы выполнения и построения схем основных органов и блока питания защиты РЗР-1М аналогичны примененным в токовой защите обратной последовательности, выполненной на блок-реле типа РТФ-6М. Отличие заключается в следующем: в защите РЗР-1М имеется всего два органа с независимой выдержкой времени: пусковой и сигнальный; на пусковой и сигнальный органы подается напряжение 35 В (вместо 80 В у защиты РТФ-6М).

Интегральный орган учитывает накопление тепла в обмотке ротора при перегрузке и охлаждение ротора после устранения перегрузки. Зависимая от тока характеристика выдержек времени срабатывания интегрального органа соответствует выражению

t=

где А - постоянная, учитывающая накопление тепла в роторе; К, В - коэффициенты, зависящие от вида характеристик и диапазона уставок; I=I/I - относительный ток ротора; I=К(I- В)=КI- C при КI > С.

Для получения характеристики по выражению t=A/I в схеме интегрального органа используется заряд конденсатора импульсами тока постоянной длительности, частота и амплитуда которых пропорциональны входному сигналу I. Выражение I= КI- C описывает кусочно-линейное преобразование во входной сигнал интегрального органа, которое необходимо осуществить с входным напряжением, пропорциональным току ротора. Указанное преобразование осуществляется с помощью стабилитрона VD1, включенного последовательно в цепь входного тока интегрального органа. Допуск на напряжение стабилизации осуществляется резистором R5 в схеме ВПУ, а подстройка входного тока - резистором R3.

Схема интегрального органа представлена на рис. 12.28. Реализация характеристик выдержек времени осуществляется аналогично защите с блок-реле РТФ-6М. Интегральный орган состоит из частотно-импульсного модулятора, блокинг-генератора, двух триггеров и двух выходных реле. Принцип действия устройств и выполнение схем указанных узлов интегрального органа идентичны примененным в защите РТФ-6М. Однако в интеграторе защиты РЗР-1М делитель опорного напряжения (VD13, VD14, R19-R28) собран по другой схеме в связи с наличием второй ступени защиты. При заряде конденсаторов C2-С5, когда их напряжение превысит уровень напряжения на движке потенциометра R25, откроются диоды VD2, VD4 в блоке Б2 и коммутирующие импульсы блокинг-генератора попадут на вход триггера первой ступени (блок Б3) и опрокинут его. При этом сработает и самоудержится выходное реле KL3 первой ступени и защита действует на развозбуждение генератора. При срабатывании KL3 плюс через его контакты попадет на диод VD4, который запирается и отключает конденсаторы C2-С5 от потенциометра R25. Если перегрузка осталась неустраненной, конденсаторы C2-С5 заряжаются импульсами тока до срабатывания выходного триггера второй ступени (блок Б4) и выходного реле второй ступени КL4. Уставки интегрального органа устанавливаются для первой ступени защиты потенциометром R25, а для второй ступени - потенциометром R22. Время срабатывания первой ступени всегда меньше времени срабатывания второй ступени, так как делитель опорного напряжения выполнен так, что опорное напряжение первой ступени является частью (0,7-0,8) опорного напряжения второй ступени.

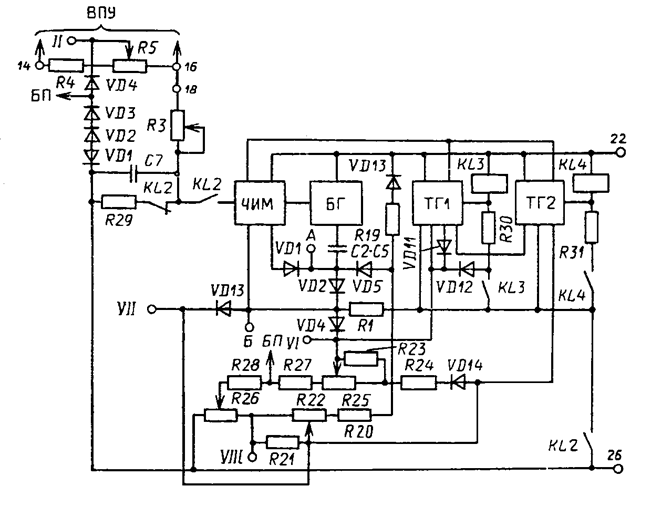

Рис. 12.28. Интегральный орган РЗР-1М

Проверка и настройка характеристик блок-реле РЗР-1М производится аналогично проверке и настройке блок-реле РТФ-6М. Различие заключается в подаваемом на вход блок-реле токе и в устанавливаемых уровнях напряжений в контрольных точках.

При проверке блока питания уровни напряжений в контрольных точках должны соответствовать данным, приведенным ниже:

#G0Место измерения	I-III	22-20	22-26	22-VI	22-VII	22-VIII	22-I
Напряжение, В	35±0,5	11,5-14	24-30	15,5-16	19,5-20	20,5-21	10±0,5
Орган регулирования	R20	-	-	R25	R22	R26	R13
Здесь и далее обозначения выводов, точек и разъемов указаны в соответствии с заводской документацией.

Напряжения измеряются вольтметром постоянного тока с R 20 кОм/В (М1200, M1201, М2038 и др.).

Установка уровней напряжения осуществляется при сработавшем реле KL2. Для его срабатывания необходимо замкнуть зажим 1 с контрольной точкой 1 на плате П5.

Проверка входного преобразовательного устройства производится подачей на вход блок-реле (зажимы 5-7) переменного синусоидального тока промышленной частоты, соответствующего номинальному току ротора генератора. Регулировкой переменных резисторов R1 и R2 на зажимах 10-12 устанавливается напряжение, равное 160,5 В.

Для последующей коррекции уставки, связанной с различием формы кривой тока при наладке и рабочем режиме, снимается характеристика U=f(I).

Настройка уставок сигнального и пускового органов производится подачей на зажимы 5-7 переменного синусоидального тока, рассчитываемого по формуле

I=II

Регулировка уставок осуществляется переменными резисторами R11 и R18. Срабатывание реле фиксируется по срабатыванию соответствующих выходных реле KL1 и KL2. Уставка сигнального органа всегда должна быть меньше уставки пускового органа.

Проверка ЧИМ производится измерением длительности импульсов и пауз при подаче на вход блок-реле значений тока, достаточных для срабатывания пускового органа. Осциллограф подключается к контрольной точке III и зажиму 22. Длительность импульсов должна оставаться постоянной, а длительность пауз должна изменяться обратно пропорционально входному току.

При проверке блокинг генератора осциллограф подключается к контрольной точке IV и зажиму 22. Контрольную точку II необходимо соединить с зажимом 22. Длительность паузы должна быть в пределах 500-700 мкс, а амплитуда импульсов - в пределах 0,8-1,5В.

Время срабатывания интегрального органа калибруется на максимальной уставке в следующей последовательности:
