Наладка дифференциально-фазных высокочастотных защит линий (стр. 5 )

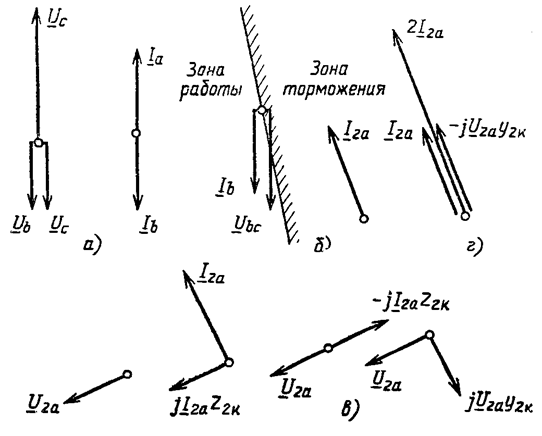

Рис. 9.6. Векторные диаграммы, поясняющие проверку согласования полярностей включения реле сопротивления, компенсирующих устройств пускового органа и устройства компенсации обратной последовательности органа управления ВЧ передатчиком защиты типа ДФЗ-503

а - токи и напряжения, подводимые к защите при проверке; б - проверка реле

сопротивления, в - проверка компенсирующего устройства пускового органа; г -

проверка устройства компенсации емкостных токов обратной последовательности

органа управления; U= (1/3) (U+ aU+ a U); I= (1/3) (I+ aI+ a I)

U - iIZ= 0; I - i UZ= 2I

Проверка поведения выходного реле органа сравнения фаз при КЗ вне защищаемой зоны производится при отключенном от приемопередатчика органе сравнения фаз (снимается крышка соответствующего испытательного блока). У защиты типа ДФЗ-503 дополнительно выводится из работы блокировка при неисправностях цепей напряжения (снимается перемычка SX5 в цепи обмотки реле 2-КР5, см. рис. 9.2).

При пусковых органах, реагирующих на ток обратной последовательности, имитируется однофазное КЗ на фазе В в диапазоне токов от 1,05 тока срабатывания реле 1-2КР (или реле 1-2КР защиты ДФЗ-503 при использовании токового пуска) до тока, равного 7 I. При подаче на защиту любого значения тока в указанном диапазоне якорь выходного реле органа сравнения фаз не должен вздрагивать, чем проверяется надежность блокировки защиты при КЗ вне защищаемой зоны. При использовании в защите ДФЗ-503 пускового органа, реагирующего на напряжение обратной последовательности, имитируется двухфазное КЗ на фазах АВ. Напряжение на защиту по подается от 1,05 напряжения срабатывания реле 1-КР2 до 120 В; при любом значение напряжения в указанном диапазоне якорь реле 2-КР4 органа сравнения фаз не должен вздрагивать.

Проверка времени срабатывания защиты при КЗ в защищаемой зоне производится дважды: при несимметричном КЗ и при симметричном КЗ. В первом случае имитируется однофазное КЗ на фазе В при использовании в защите пускового органа, реагирующего на ток обратной последовательности, или двухфазное КЗ на фазах ВС при использовании в защите пускового органа, реагирующего на напряжение обратной последовательности. При обоих видах имитации подводимый ток (напряжение) устанавливается таким, чтобы ток в обмотке реле 1-2КР (1-КР2 для защиты ДФЗ-503) в 2 раза превышал ток его срабатывания (ток измеряется миллиамперметром магнитоэлектрической системы с малым потреблением). Остановка миллисекундомера осуществляется контактами выходного реле. Время срабатывания определяется как среднее из трех измерений и должно соответствовать заводским данным.

При симметричном КЗ проверяется время работы при срабатывании только токовых реле 1-1КА и 1-2КА и реле 1-KZ для защит ДФЗ-201 и ДФЗ-504, для защиты ДФЗ-503 - только реле 1-KZ.

9.7. Проверка защиты током нагрузки линии

Проверка защиты током нагрузки производится одновременно с обеих сторон линии при полностью собранных цепях (сняты только контактные мостики в цепях отключения выключателей и в цепях сигнализации), переключающее устройство находится в положении “сигнал”.

Проверка производится в следующем объеме:

проверка правильности подведения к защите цепей тока и напряжения;

проверка правильности включения реле сопротивления;

проверка правильности настройки фильтра тока (напряжения) обратной последовательности пускового органа и включения его компенсирующего устройства (последнее - только для защиты типа ДФЗ-503);

проверка правильности включения комбинированного фильтра органа манипуляции ВЧ приемопередатчиком;

проверка правильности включения, настройки и уставки устройства компенсации емкостных токов в органе манипуляции;

проверка действия блокировки защиты при неисправностях цепей напряжения;

снятие фазной характеристики и определение углов блокировки защиты;

проверка правильности фазировки цепей тока и напряжения по обеим сторонам линии;

проверка исправности цепей отключения выключателей линии;

проверка обмена ВЧ импульсами на нормально работающей линии.

Проверка правильности подведения к защите цепей тока и напряжения. При проверке измеряются вторичные напряжения на панели защиты стороны звезды и разомкнутого треугольника и производится их фазировка с действующими зажимами цепей напряжения. Затем измеряются вторичные токи в фазах защиты, снимается их векторная диаграмма и измеряется ток небаланса в нулевом проводе.

Анализом снятой векторной диаграммы на основании показаний щитовых ваттметров защищаемой линии и сведений от диспетчера о распределении активной и реактивной мощности определяется направление вектора первичных токов и правильность подведения цепей тока к защите.

Проверка правильности включения реле сопротивления производится путем перевода реле сопротивления в режим работы органом направления (см. § 9.2). Поведение контактов реле должно соответствовать данным векторной диаграммы (подробнее см. разд. 1).

Проверка правильности настройки фильтра тока (напряжения) обратной последовательности. При проверке настройки фильтра тока обратной последовательности измеряется ток в обмотках исполнительных реле миллиамперметром магнитоэлектрической системы при прямом и обратном чередованиях фаз токов, подаваемых на защиту. Ток небаланса при прямом чередовании не должен превышать (при максимальной нагрузке; при других нагрузках производится пропорционально пересчет) тока возврата более грубого исполнительного реле; ток в обмотках исполнительных реле при обратном чередовании бывает, как правило, достаточным для срабатывания этих реле.

При проверке настройки фильтра напряжения обратной последовательности (в защите типа ДФЗ-503) измеряется ток в обмотках реле 1-КР1 и 1-КР2 (см. рис. 9.2) при прямом и обратном чередовании фаз напряжения, подаваемого на защиту. При прямом чередовании ток небаланса не должен превышать 0,3 мА, при обратном чередовании ток в реле должен быть примерно 25-30 мА.

При повышенных значениях тока небаланса выясняются причины повышенного небаланса (подробнее см. § 6.8).

Для проверки правильности включения компенсирующего устройства пускового органа защиты ДФЗ-503 на защиту подается обратное чередование фаз токов и напряжений (перекрещиваются фазы В и С) и при поочередном отсоединении фаз А, В и С от защиты с заменой отсоединенной фазы нулевым проводом измеряются токи в обмотках реле 1-КР1 и 1-КР2 при подключении только цепей тока, только цепей напряжения и при одновременном подключении цепей тока и напряжения. Измеренные токи в реле при одновременном подключении тока и напряжения сопоставляются с построенными на векторной диаграмме величинами U (где U=U - i I Z) для данной нагрузки и заданной уставки Z (рис. 9.7) и должны быть соответственно пропорциональны. Векторные диаграммы построены с учетом соотношений и углов между составляющими обратной последовательности токов и напряжений (подробнее см. § 6.2). Четкие результаты обеспечиваются при соблюдении условий I Z 0,05 U, где I и U - фазные значения тока и напряжения при проверке. Для получения более четких результатов при небольших токах нагрузки иногда устанавливают максимальную уставку по Z (расчет в этом случае ведется на это значение Z).

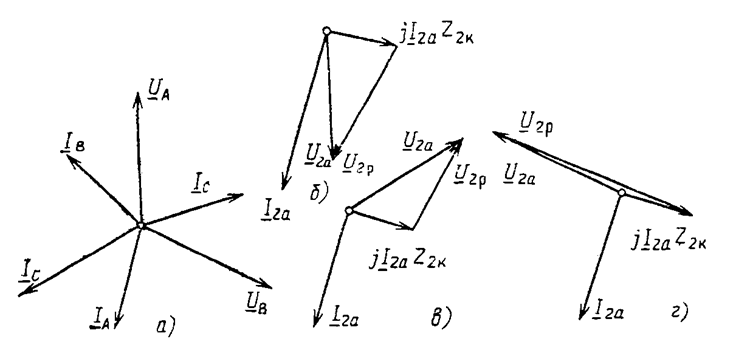

Рис. 9.7. Векторные диаграммы, поясняющие проверку правильности включения компенсирующего устройства пускового органа защиты ДФЗ-503 током нагрузки линии:

а - векторная диаграмма первичных токов и напряжения линии; б - отключено

напряжение фазы А; в - отключено напряжение фазы В; г - отключено

напряжение фазы С

Проверка правильности включения комбинированного фильтра I+ kI органа манипуляции. При проверке измеряется ток во вторичной обмотке трансформатора 2-TL (cм. рис. 9.1) органа манипуляции чувствительным миллиамперметром переменного тока или напряжение на выходе органа манипуляции вольтметром с малым потреблением (можно использовать вольтметр прибора ВАФ-85) при подаче на панель защиты обратного и прямого чередований фаз токов. Отношение напряжения (тока), измеренного при обратном чередовании, к напряжению (току), измеренного при прямом чередовании, должно быть примерно равно коэффициенту k комбинированного фильтра. При больших нагрузках, когда загораются стабилитроны, и при очень малых нагрузках, когда сильно проявляется нелинейность цепей со сталью, полученные при проверке значения коэффициента k различаются значительно. При проверке защиты ДФЗ-503 цепи напряжения отсоединяются от трансформаторов напряжения и закорачиваются на входе панели.
