Б. Работа с ПКМ
Введение новых знаний: (лекция с элементами беседы)
Географическая генерализация. Даже на картах крупнейшего масштаба невозможно (да и нецелесообразно) показывать объекты со всеми подробностями и деталями. Для их отбора и обобщение осуществляют картографическую генерализацию.
Генерализация определяется масштабом карты, ее назначением, тематикой. Наиболее существенно влияет масштаб. Ведь участок местности, которая в реальности имеет площадь 1 км2, на карте масштаба 1: 10 000 занимать 1 дм2, На карте масштаба 1: 100 000 - 1 см2, А на карте масштаба 1: 1000 000 - 1 мм2. Следовательно, все объекты, показанные на карте крупного масштаба, графически невозможно отразить на картах мелких масштабов. А поэтому при переходе к более мелких масштабов выбирают только самые существенные объекты местности (например, населенные пункты с населением свыше 10 тыс. жителей) и такие, которые могут быть выражены в масштабе этой карты (например, реки длиной более 100 км), упрощающие формы объектов (исключают небольшие извилины рек и дорог, выпрямляют контуры береговых линий, границ и т. д.).
.
Рис. Картографические проекции по виду вспомогательной поверхности

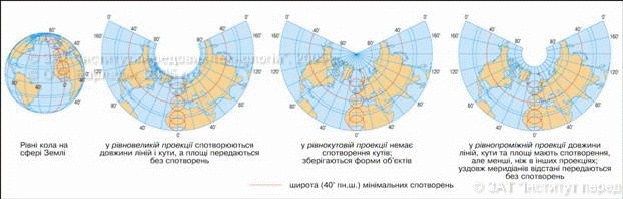

Рис. Геометрическое изображения искажений на примере конических проекций

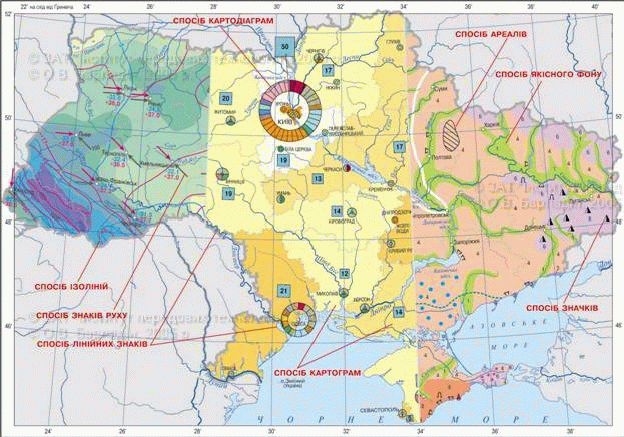

Рис. Способы картографического изображения на картах
Запомните
Картографические проекции - Это математически определены способы изображения земной поверхности на карте. В зависимости от характера и размеров искажений различают проекции равноугольные, равновеликие и произвольные; по виду вспомогательной поверхности - цилиндрические, конические и азимутальные.
К условных обозначений на картах принадлежат условные знаки, подписи, цифровые обозначения и способы картографического изображения.
Вопросы и задания для закрепления:
1. Почему на картах возникают искажения? Какие виды искажений есть на карте часовых поясов мира?
2. Что такое картографическая проекция? Какие его виды вы знаете?
3. Найдите на физической карте Украины примеры различных условных обозначений.
4 *. Назовите способы картографического изображения, используемые на картах «Тектоническое строение Казахстана», «физическая карта Африки».
РЕФЛЕКСИЯ
«ДЕРЕВО УСПЕХА»
На дереве расположить листочки ( выбрать цвет – красный, желтый, зеленый)
Урок № 13
Тема. Картографические знаки и способы картографического изображения
Цель:
А. сформировать у учащихся представление о картографических проекциях; содействовать возникновению недогматического отношения к источникам информации;
Б. систематизировать знания учащихся об особенностях карт.
В. Воспитывать интерес к изучению предмета
Оборудование: физическая карта Казахстана, атласы.
Тип урока: урок усвоения новых знаний.
Вид урока: комбинированный
Ход урока
I. ОРГАНИЗАЦИОННЫЙ МОМЕНТ II. АКТУАЛИЗАЦИЯ ОПОРНЫХ ЗНАНИЙ И УМЕНИЙ УЧАЩИХСЯ
Беседа по вопросам.
1. Что такое карта?
2. На какие группы разделяют карты?
3. Что такое специальные карты? Тематические карты?
4. Что такое масштаб карты?
5. Какие по масштабу бывают карты?
6. Зачем составляют разные по масштабу карты?
7. Какую роль играют карты в жизни человека?
III. МОТИВАЦИЯ УЧЕБНОЙ И ПОЗНАВАТЕЛЬНОЙ ДЕЯТЕЛЬНОСТИ УЧАЩИХСЯ
Объяснение учителя:Как вы уже знаете, картография — это наука об изображении исследуемых природных и общественных явлений (их размещение, свойства, взаимосвязи и изменения с течением времени) при помощи пространственно-образно-знаковых моделей (картографических изображений). Географическая картография — это наука об отражении и исследовании геосистем при помощи географических карт и других картографических моделей. Сегодня вы узнаете, какими могут быть картографические модели.
IV. ИЗУЧЕНИЕ НОВОГО МАТЕРИАЛА
Рассказ учителя с элементами беседы.
Картографическая проекция — это определенный способ перенесения меридианов и параллелей градусной сетки на плоскость с точным воссозданием географического положения любой точки земной поверхности. Поскольку наша планета является геоидом, ее поверхность невозможно воспроизвести на плоскости географической карты таким образом, чтобы масштабы длин оставались постоянными на всех участках карты и во всех направлениях. Поэтому возникают искажения, по характеру которых картографические проекции разделяют на равноугольные, равновеликие и произвольные.
Работа в тетради: Краткая запись темы
— картографическая проекция — это способ построения градусной сетки на географической карте;
— картографические проекции по характеру искажения бывают равноугольными, равновеликими, произвольными, а по вспомогательным геометрическим поверхностям — цилиндрическими, коническими, азимутальными;
— отдельные виды картографических проекций решают проблемы генерализации географической информации.
V. ЗАКРЕПЛЕНИЕ НОВЫХ ЗНАНИЙ И УМЕНИЙ УЧАЩИХСЯ
Беседа по вопросам.
1. Что такое картографическая проекция?
2. Зачем создают картографические проекции?
3. Какие виды картографических проекций существуют? По каким признакам их выделяют?
4. Какие искажения присущи определенным видам проекций?
VI. РЕФЛЕКСИЯ
«Три М».
Учащимся предлагается назвать три момента, которые у них получились хорошо в процессе урока, и предложить одно действие, которое улучшит их работу на следующем уроке.
Урок № 14
Тема: Топографическая карта. Измерения и вычисления, проводимые на картах
Цель: научить уч-ся работать с топографической картой
Задачи:
А. Научить уч-ся решать практические задачи, используя топографическую карту
Б. Развивать мыслительную деятельность уч-ся, умение работать с картой
В. Воспитывать всесторонне развитую личность
Обеспечение: атлас, карта мира
Тип урока: изучение нового материала
Вид урока: комбинированный
Содержание урока:
Психологический настрой. Деление на группы Актуализация опорных знаний:- Подготовка к ЕНТ (работа с тестами) Работа с ПКМ
Определение высот поверхности. На топографических картах рельеф изображается горизонталями - линиями сечения неровностей местности горизонтальными плоскостями, проведенными через равные промежутки по высоте. Расстояние (в метрах) между соседними секущими плоскостями называется высотой сечения. Разница высот соседних горизонталей также равна высоте сечения. Высота сечения рельефа на карте указывается под линейным масштабом.
Все горизонтали, замыкаются в пределах листа карты, обозначают или повышение (Верх или холм), или понижение (котловину) в рельефе. Отличить эти формы рельефа, как и узнать направление их склонов, можно с цифровыми подписями горизонталей и отметок отдельных высот, по расположению водоемов, а также за бергштрихами. Во время похода важно знать относительные высоты разных точек местности, крутизна склонов и т. д. Об этом можно узнать по количеству и плотности горизонталей, проведенных на топографической карте: чем больше горизонталей на склоне, тем он выше: чем ближе горизонтали проведены друг к другу, тем он круче, чем дальше - тем более пологий.
Ам = А - д = 54° 00' – 6° 30' = 47° 30'
Ам =

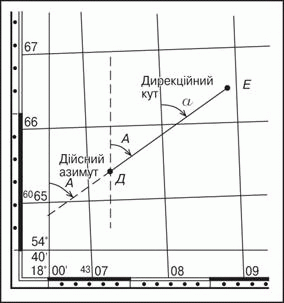

Рис. Определение действительного азимута и дирекционного угла с топографической картой и переход от них к магнитному азимута
Рис. Изображение горизонталями холма
(Высота сечения 5 м)
Запомните
Определить направления на топографической карте и местности можно с помощью азимутов: действительный азимут - угол между северным направлением географического (истинного) меридиана и направлением на определенную точку; магнитный азимут – угол между северным направлением магнитного меридиана и направлением на определенную точку.
При переходе от действительного азимута к магнитному необходимо учитывать магнитное склонение - уголмежду северными направлениями истинного и магнитного меридианов.
Дирекционный угол - это угол, измеренный на топографической карте между северным направлением вертикальной линии километровой сетки и направлением на точку.
Рельеф на карте изображается горизонталями – линиями сечения неровностей местности горизонтальными плоскостями, проведенными через равные промежутки по высоте. Расстояние между соседними секущими плоскостями называется высотой сечения.
Работа в парах
1. По топографической картой определите географические и прямоугольные координаты горы Андозька, находящийся в квадрате 6611.
2. Транспортиром измерьте действительный азимут и дирекционный угол направления г. Андозька (квадрат 6611) - г. Кирпичная (квадрат 6613). Выделите от этих величин к магнитному азимута данного направления.
3. Определите абсолютную высоту точки, где находится дом лесника (квадрат 6611).
4. Измерьте расстояние от железнодорожной станции города Снов в центральную части села Сидорово вдоль шоссе и грунтовой дороги. На каком участке дороги наблюдается наибольшая крутизна склона?
Закрепление:
Практическая работа
Используя условные знаки и масштаб топографической карты и применив приведенные в пункте приемы работы с ней, можно дать довольно подробную характеристику местности, отображенной на карте. Опишите местность по плану.
1. Месторасположение участка: какие окрестности населенный пункта отражены; географические координаты этого пункта.
|
