Картоведение ВВЕДЕНИЕ «..Карта — это математически определенное, уменьшенное, генерализованное изображение поверхности Земли, другого небесного тела или космического пространства, показывающее расположенные или спроецированные на них объекты в принятой системе знаков» (, 2003) (стр. 6 )

2. Рельеф поверхности: равнинная (плоская, холмистая) или горный участок, общий ее наклон, высокие и низкие абсолютные высоты, отдельные элементы рельефа и их характеристика.

3. Внутренние воды территории: реки, их притоки, направление течения, наличие озер, водохранилищ, прудов, болот, источников.

4. Природный растительный покров: лесные массивы, их размещение, породный состав; кустарники, отдельные деревья, луга.

5. Перечень и размещение промышленных, сельскохозяйственных и социально-культурных объектов.

6. Пути сообщения: основные дороги, их направление.

Итог урока:

РЕФЛЕКСИЯ

  «Чемодан, мясорубка, корзина»

На доске вывешиваются рисунки чемодана, мясорубки, корзины.

Чемодан – всё, что пригодится в дальнейшем.

Мясорубка – информацию переработаю.

Корзина – всё выброшу.

Ученикам предлагается выбрать, как они поступят с информацией, полученной на уроке.

Инструктаж д/з:  продумать 3-5 заданий с использованием топографической карты

Урок № 15

Тема: Топографическая карта. Измерения и вычисления, проводимые на топографической карте

Учебная цель:

Изучение учащимися масштабного ряда топографических карт. Дать учащимся определения масштаба карты, затем последовательно рассказать о численных и линейных масштабах карт и их величинах.

Воспитательная цель:

Воспитать у учащихся аккуратность, дисциплинированность в выполнении порученных заданий.

Учебные вопросы.

1. Понятие о топографической карте.

2. Работа с картой.

Ход занятия

Психологический настрой. Актуализация опорных знаний:

А. работа с ПКМ

Б. Работа с тестом

  3. Введение новых знаний

Цель темы — это изучение учащимися масштабного ряда топографических карт. Следует дать учащимся определение масштаба карты, затем последовательно рассказать о численных и линейных масштабах карт и их величинах.

ПРАКТИЧЕСКАЯ РАБОТА «Масштаб карты»

Задание 1. Дать словесное выражение численным масштабам. 1: 25; 1: 50; 1: 500; 1 : 1 000; 1 : 50 000; 1: 200 000; 1: 5 000 000; 1:25 000;1: 500 000; 1:10 000

Например: 1 : 30 - в 1 см 30 см

Задание 2. Именованный масштаб заменить численным. в 1 см 5 см; в 1 см 50 м; в 1 см 250 м; в 1 см 3 км; в 1 см 500 км; в 3 см 600 м; в 2 см 10 км; в 4 см 1 км ; в 1см 1км; в 1см 40 км

Например: в 1 см 5 см - 1: 5 ; в 3 см 600 м - 3см : 600 00 см - 1: 20 000

Задание 3.

Масштаб 1: 10, сколько в 4 мм этого масштаба?

Масштаб 1: 200, сколько в 3 мм этого масштаба?

Масштаб 1: 2 000, сколько в 2 мм этого масштаба?

Масштаб 1: 50 000, сколько в 2 мм этого масштаба?

Масштаб 1: 2 000 000, сколько в 5 мм этого масштаба?

Масштаб 1: 25 000, сколько в 2 мм этого масштаба?

Масштаб 1: 10 000, сколько в 4 мм этого масштаба?

Масштаб 1: 100 000, сколько в 2 мм этого масштаба?

Масштаб 1: 200 000, сколько в 3 мм этого масштаба?

Масштаб 1: 500 000, сколько в 2 мм этого масштаба?

Например: 1: 10, в 1 см 10 см (а); в 1 мм 1 см (в); в 4 мм 4 см

Задание 4. Определите масштаб карты по измеренному на карте отрезку (l) и соответствующему расстоянию на местности (L)(табл. 1): Предположим, известно, что расстояние от села Куткан до села Новое по прямой 50 м. Соответствующий отрезок на карте равен 5 см. Масштаб карты определяют: 5 см : 50 м - 1см 10 м - 1: 1 000

l (карта)	L (местность)	Масштаб карты
5 см	50м	1 : 1 000
2 см	200 м
4 см	4 км
3 см	300 км
30 мм	150 м
11 мм	550 м
2см	500 м
10 см	1 км
3 см	1500 м
2 см	20 км
2 см	200 м

Задание 5. Вычислите расстояние на местности L = ?, если известны масштаб карты и длина отрезка на карте (l).

1: 5 000, l = 4 см, L = ?

1: 25 000, l = 6 см, L = ?

1: 200 000, l = 3 см, L =?

1: 5 000 000, l = 2,5 см, L = ?

1: 1 000 000, l = 4 см, L = ?

1: 10 000, l = 2 см, L = ?

1: 50 000, l = 5 см, L = ?

1: 500 000, l = 2 см, L = ?

1: 10 000, l = 4 см, L = ?

1: 25 000, l = 3 см, L = ?

Например: 1 : 5 000, l = 4 см, L = ? - в 1 см 50 м, в 4 см 200 м,

L = 200 м (4 см на карте соответствует 200 м на местности)

Урок № 16

Тема урока: Топографическая карта. Измерения и вычисления, проводимые на карте

Цель урока: Ознакомить учащихся с топографической картой и работой с ней
  Практическая работа

Задание 1. Выберите правильный ответ.

Абсолютная отметка высоты – это:

А) величина, показывающая превышение высоты этой точки над высотой любой другой;

Б) число рядом с соответствующей точкой, показывающее абсолютную высоту в метрах над уровнем моря.

Задание 2. Выберите правильный ответ.

Горизонтали – это:

А) условные линии, соединяющие точки земной поверхности с любой высотой;

Б) величины, показывающие абсолютную высоту точки над уровнем любого водоёма на суше;

В) условные линии, которые соединяют точки земной поверхности с одной и той же абсолютной высотой.

Задание 3. Выберите правильные утверждения:

А) Вершины цифр (верхняя их часть), показывающих отметки высот горизонталей, всегда направлены в сторону понижения склона.

Б) Бергштрихи (нем. берг – гора и штрих – черта) – это короткие штрихи, указывающие направление вниз по склону.

В) Если горизонтали расположены близко друг к другу (сгущаются), то склон в этом месте крутой.

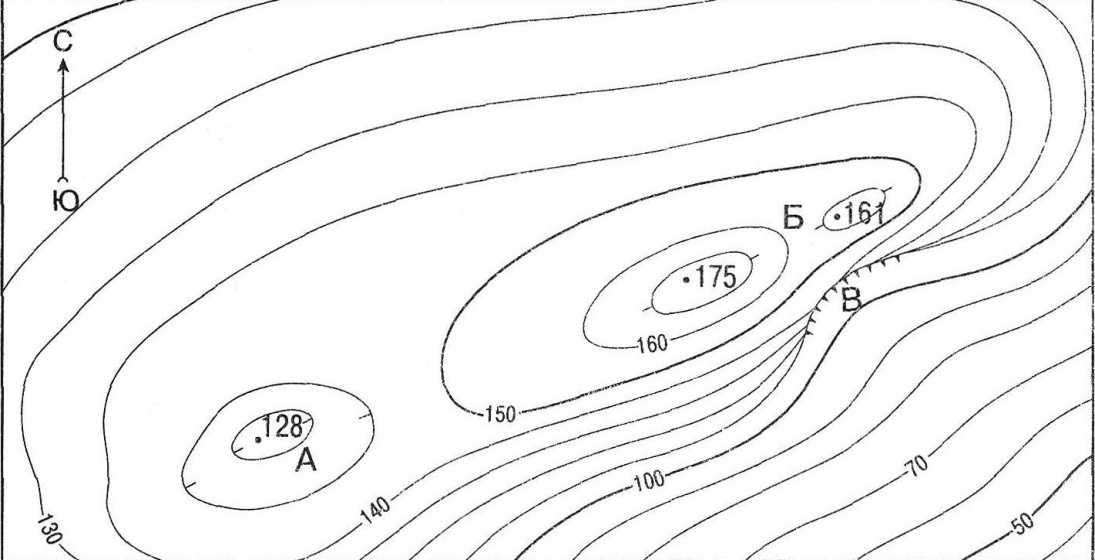

Задание 4. Определите, какие формы рельефа (А и Б) изображены на рисунке 1. Выберите правильный ответ.

А) А и Б – холмы;

Б) А – впадина, Б – два холма;

В) А и Б – впадины.

Рис. 1 (Баранчиков, Козаренко, 2007)

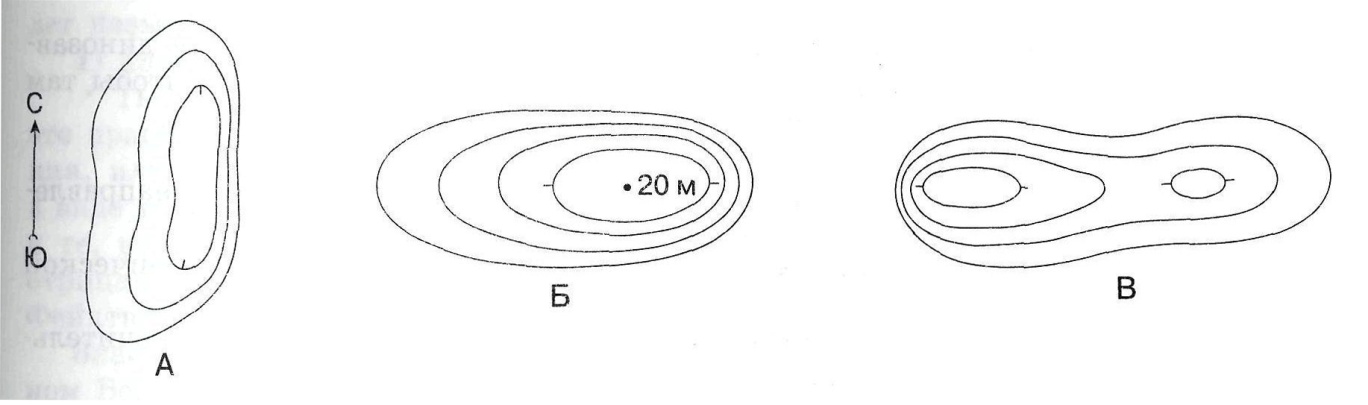

Рис.2. (Баранчиков, Козаренко, 2007)

Задание 5.

Даны три описания неровностей земной поверхности. Определите, к какому изображению (рис. 2) подходит каждое из них.

1) Холм высотой 20 м вытянут с запада на восток. Он имеет пологий западный склон, все остальные его склоны крутые.

2) Холм имеет две вершины. Западный склон крутой.

3) Котловина вытянута с севера на юг. Она имеет крутой восточный склон.

Ответ: 1-Б; 2-В; 3-А.

Рефлексия

Урок № 17

Тема: Топографическая карта. Измерения и вычисления, проводимые на топографических картах

Цели урока:

1. Дать знания о географической карте как об одном из видов геоизображений.

2. Дать общее представление  обучающимся об условных знаках географических карт.

3. Углублять и расширять знания учащихся по теме: «Масштаб». Научить определять масштаб географических карт.

4. Определить причину искажений на карте полушарий.

5. Выработать у учащихся навыки измерения расстояний на карте с помощью масштаба.

Девиз урока:

«… карта несравненно более определенная и точная вещь, чем человеческая речь устная или письменная».  (Слайд 1.).

Ход урока.

Организационный момент. Актуализация знаний. Решение задач

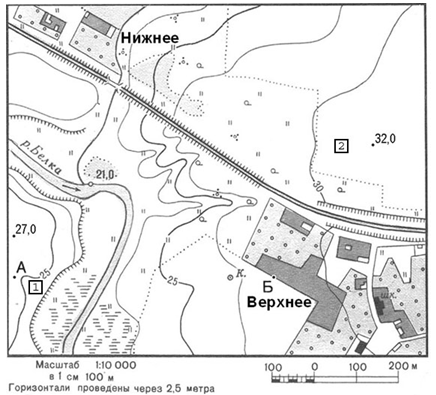

Задача № 1. Найди расстояние от точки А до точки Б.

1. Берем линейку и измеряем расстояние по прямой от А до Б – 10 см.

2. По именованному масштабу нам известно, что в 1 см на карте 100 м в действительности. Значит, что бы найти расстояние надо 100 м * на 10 см. = 1000 м или 1 км. Ответ: 1км.

Могут быть задания по переводу из одного масштаба в другой и наоборот. Например: численный масштаб 1: 50.000.000 переведите в именованный. Сколько нулей мы должны убрать? в 1 м 100 см – это 2 нуля + в 1 км 1000м – это 3 нуля, итого надо убрать 5 нулей.

Ответ: в 1 см 500 км.

Во-вторых, задания по определению азимута, прямого и обратного. Для решения этих задач вам потребуется транспортир. Его тоже, как и линейку, можно брать на экзамен и на ЕГЭ.

Главное запомнить – транспортир надо прикладывать не горизонтально, а вертикально: по направлению север – юг. А центр – это точка, от которой мы находим азимут.

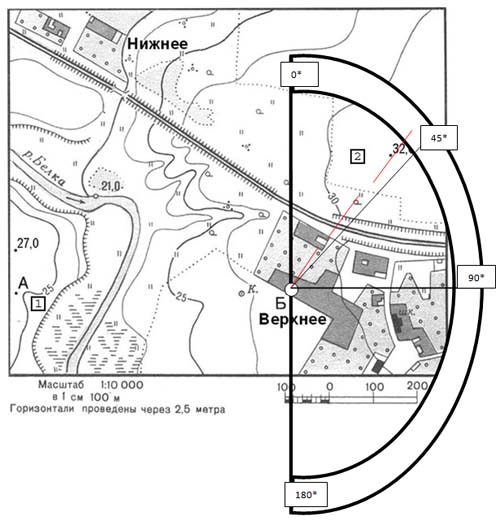

Задача № 2. Определите по карте азимут, по которому надо идти от точки Б до точки высоты 32 м.

Ответ: 42 градуса.

Обратный азимут найдем так: 360 – 42 = 318* (т. е. от т.32 м до точки Б).

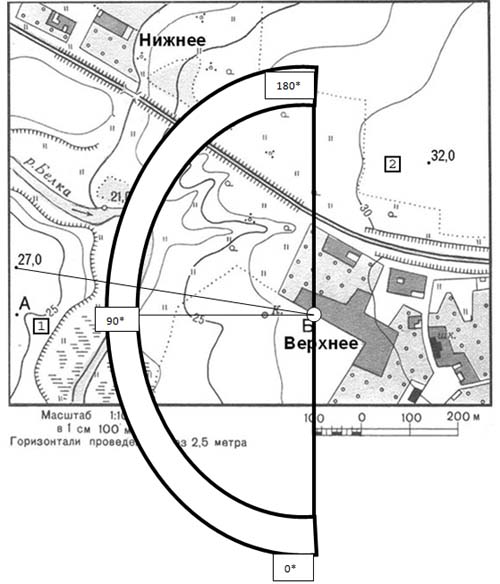

Задача № 3. Определите по карте азимут, по которому надо идти от точки Б до точки высоты 27 м.

Ответ: Здесь надо помнить, что определяют по кругу по часовой стрелке от севера. Это значит, что 180 градусов уже есть. Плюс еще 100 градусов. Итого – 280*.

Задача 4: Оцените, какой из участков, обозначенных на карте цифрами 1, 2 и 3, наиболее подходит для устройства тренировочного футбольного поля школьной команды. Для обоснования своего ответа приведите не менее двух доводов.

Ответ: Для этих целей подходит площадка № 2. Потому что она ровная. № 1 не подходит, потому что она заболоченная. № 3 тоже не подходит, потому что на ней есть овраги.

Задача 5: Оцените, какую из площадок, обозначенных на карте цифрами 1 и 2 , лучше выбрать для сооружения ветровой энергетической установки, предназначенной для аварийного энергоснабжения школы в селе Верхнее. Свой выбор обоснуйте.

Ответ: Для сооружения ветровой энергетической установки более подходит площадка № 2. Во-первых, потому что она находится на более высоком уровне (площадка № 2 на высоте 32 м, а №1 – 25 м. Во-вторых, от площадки № 1 надо тянуть линию электропередач (ЛЭП) через болото и реку. В-третьих, площадка №2 ближе к школе.
