Для увеличения емкости АТС до 10 000 номеров необходимо введение второй ступени ГИ. В этом случае применяется четырехзначная нумерация АЛ. Упрощенные структурные схемы станций на 1000 и 10 000 номеров приведены на Рис. 4.10. Дальнейшее увеличение емкости АТС достигается введением третьей и четвертой ступеней группового искания.

Рис. 4.10. Упрощенные структурные схемы АТС на 1000 и 10 000 номеров

Декадно-шаговые станции в настоящее время применяются как на местных, так и на международных телефонных сетях в качестве сельских, городских АТС и АМТС.

4.7.4.2 Коммутационные поля координатных АТС строятся на основе многократных координатных соединителей (МКС), имеющих лучшие характеристики по сравнению с искателями. Основной особенностью построения коммутационного поля координатной АТС (АТСК) является применение звеньевого принципа построения ступеней искания, позволяющего существенно экономить оборудование, необходимое для построения коммутационных систем.

В квазиэлектронных АТС (АТСКЭ) основой коммутационного поля являются матричные соединители, построенные на герконовых реле. Из матричных соединителей путем звеньевого включения создаются коммутационные блоки различной емкости.

4.7.4.3 Коммутационные поля электронных АТС (АТСЭ) строятся с использованием способов пространственной и временной коммутации. Электронные коммутационные поля обладают на текущий момент наилучшими эксплуатационными показателями.

Цифровые коммутационне поля всегда строятся на принципе временнбго разделения каналов. Техника временнбго разделения каналов характеризуется тем, что несколько последовательных во времени выборок обьединяются в цикл и поступают в канал передачи. Для каждой выборки в цикле отведена некоторая временная позиция. Отсюда можно уже определить основную функцию комму­тационного поля в цифровой системе коммутации. Она заключается в коммутации содержимого некоторой временной позиции в уплотненной линии приема на дру­гую временную позицию в уплотненной линии передачи. Такой процесе коммутации требует смены временнбй позиции и смены уплотненной линии. Позтому в цифро­вой коммутационной аппаратуре имеютея два различных типа ступеней коммутации:

коммутационные ступени для замены временных по­ложений без смены уплотненной линии (временная сту­пень, или ступень В);

коммутационные ступени для замены уплотненных линий без изменения временных положений (пространственная ступень, или ступень П).

Сочетание пространственных и временных ступеней в цифровом коммутационном поле, т. е. их группообразование, теоретически определяют параметры этой ком­мутационной системи.

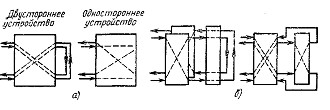

При коммутации не­обходимо учитнвать, что оба направлення передачи используют раздельные уплотненнне линии. Позтому коммутацию можно осуществлять либо по двум двухпроводным, либо по одной четнрехпроводной линиям. В первом случае каждое направление передачи коммутируетея раздельно, а во втором случае оба направле­ння передачи проходят по общему тракту. В зависимости от способа использования коммутационные поля можно разделить на поля с односторонним и двусторонним использованием И наконец, по виду группообразования коммутационные поля можно разделить на двустороние и односторонние. На рис. 4.11 показаныи некоторые из возможных вариантов группообразования.

Двусторонняя аппаратура характеризуется тем, что уплотненные линии подключаютея с обеих сторон коммутационной системы, причем благодаря наличию внешних соединений может создаваться система двусторон­него действия. В односторонней аппаратуре, напротив, уплотненные линии, подключаемые извне, расположены только с одной сторони коммутационной системы.

4.7.5 Системы управления КУ. Одной из важнейших задач, решаемых на сетях связи, является распределение поступающей информации по требуемым адресам, с заданным качеством обслуживания, при минимальных материально – технических затратах.

Основным элементом коммутационной системы является управляющее устройство (УУ). Оно представляет собой техническое средство, обеспечивающее управление процессом установления соединений через КУ или её часть, а также обмен сигналами управления с УУ других КУ.

В процессе установления соединений УУ обнаруживает и принимает входные сигналы, поступающие от внешних устройств в линейные комплекты, анализирует их, отыскивает свободные пути в коммутационном поле (КП), вырабатывает управляющие воздействия для установления – разъединения соединительных путей в КП. В процессе обслуживания вызовов УУ осуществляет взаимодействие линейных комплектов с оконечными (абонентскими) устройствами, сопряжение различных КУ по абонентским и соединительным линиям, реализует всё множество существующих протоколов взаимодействия.

Кроме того, УУ может выполнять функции по предоставлению абонентам дополнительных видов обслуживания, автоматизации процессов эксплуатации, технического обслуживания и многое другое.

УУ КУ, помимо управления установлением соединений, могут выполнять функции управления сетью. При этом должно быть обеспечено взаимодействие между УУ отдельных КУ через межстанционные системы передачи по каналам сигнализации и управления. Здесь УУ КУ может быть как частью системы управления сетью связи (при распределённой системе управления), так и оконечным устройством этой системы (при централизованной системе управления).

Выполняемые УУ функции разделяются на основные, дополнительные, административные.

К основным можно отнести функции управления процессами установления соединений по заданным адресам с заданным качеством обслуживания.

Дополнительные абонентские функции, выполняемые УУ, должны обеспечивать абоненту дополнительные услуги, такие как конферецсвязь, переадресация входящих вызовов, передача вызова, постановка на ожидание и др.

Дополнительные административные функции УУ обеспечивают услуги техническому и административному персоналу при эксплуатации и обслуживании КС. К таким функциям относятся контроль и диагностика работы КС, тарификация и др.

Одним из направлений развития функций УУ является их использование в качестве составной части системы управления сетью связи. При этом предполагается решение задач машрутизации, борьбы с перегрузками, сбора данных о состоянии элементов сети и др.

По степени автоматизации управления УУ можно разделть на УУ с ручным управлением, автоматические и комбинированные.

Ручное управление применяется в КУ ручного обслуживания, в которых прием заявки её обработку и управление установлением соединения осуществляет оператор. Этот принцип управления используется в устаревших шнуровых коммутаторах и в современных электронных КС справочно-информационных служб.

В автоматических УУ все операции от приёма заявки до отбоя выполняются автоматически. Этот принцип управления применяется в автоматических телефонных станциях.

При использовании комбинированных УУ предполагается автоматизация части процессов установления соединения (например, приём сигналов вызова и отбоя, подача акустических сигналов абонентам, освобождение обслуживающих приборов при поступлении сигнала отбоя и т. д.). При этом оператору может предоставляться возможность вмешательства в процесс установления соединения на разных его стадиях. На оператора могут возлагаться функции приёма адресной информации и принятия решения по определению оптимального пути передачи информации. Такой принцип построения УУ находит применение в бесшнуровых КС ручного обслуживания.

По способу воздействия на элементы УУ можно выделить прямое и косвенное управление. При прямом управлении сигналы управления поступают совместно с адресной информацией непосредственно на исполнительные устройства. Этот вид управления предполагает незначительное количество выполняемых команд. Это ограничивает возможность введения дополнительных видов обслуживания. Данный способ применяется в устаревших электромеханических КУ.

При косвенном управлении сначала производится запоминание адресной информации, её обработка, а затем передача управляющих воздействий. Этот вид управления применяется в квазиэлектронных и электронных КУ последнего поколения.

По способу реализации алгоритма функционирования управляющие устройства можно разделить на УУ с жестко замонтированной логикой и УУ работающие по записанной программе.

УУ с жестко замонтированной логикой характеризуются наличием постоянных функциональных связей, объединяющих обработку входной адресной информации и выдачу управляющих воздействий. Недостаток данного способа управления заключается в отсутствии гибкости. Изменение программы может производиться только путем перемонтажа или полной замены УУ.

Процесс управления по записанной программе предполагает наличие памяти, где записан порядок функционирования УУ при решении той или иной задачи  обработки поступившей заявки. Преимущества этого способа управления – гибкость. Смена оконечных устройств КС не требует аппаратного изменения УУ как при управлении с жестко замонтированной логикой. Необходимо лишь изменение программного обеспечения, реализующего алгоритмы взаимодействия оконечных устройств и КС. Недостаток данного способа управления в относительно высокой стоимости программного обеспечения.

По способу структурного построения УУ можно разделить на централизованные, децентрализованные и иерархические.

Централизованные УУ предполагают выполнение всех функций управления одним управляющим комплексом, в который входят процессор, память программ, оперативная память. Концентрация всех логических действий в центральном управляющем устройстве имеет ряд недостатков, связанных с большим количеством периферийных устройств КС, обслуживаемых УУ, большим количеством внутристанционных линий для передачи управляющих сигналов, необходимостью высокой производительности процессора, сложностью программного обеспечения, сложностью обеспечения высокой надёжности УУ.

Децентрализованные УУ осуществляют решение задач управления несколькими равноправными устройствами, каждое из которых самостоятельно выполняет возложенные на них функции. Системная связь между отдельными УУ может осуществляться через общую шину. Преимуществом этого принципа построения является высокая надежность. Недостатком – сложность координации совместной работы многих УУ, избыточность оборудования управления и, соответственно, низкие экономические показатели.
