Для подтверждения корректности данных в каналах связи использу­ются аттестационные испытания канала. Рассмотрим две станции, соединенные трактами передачи.

Рис. 6.60. Пример тестирования маршрутизации МТР подсистемой ОМАР

Каждая станция хранит данные об опреде­ленных временных каналах, используемых для обслуживания вызова. Про­цедура CVT позволяет персоналу проконтролировать, что обе станции хранят корректные данные, которые позволяют обслужить вызов. Проце­дура может быть использована в тех случаях, если неисправность не по­зволяет использовать определенные каналы.

Для эффективного управления сетью сигнализации необходимо из­мерять эксплуатационные характеристики и характеристики готовности соответствующего оборудования. В ОМАР определены процедуры для инициирования и завершения проводимых измерений. Измерения могут производиться периодически на регулярной основе (например, для об­щего управления сетью) либо по запросу (например, во время исследова­ния эффективности сети или работы в условиях неисправностей). Сред­ства выдачи данных об измерениях обеспечивают возможность сбора данных измерений из различных частей сети сигнализации.

Сложность и разнообразие аспектов технического обслуживания, эксплуатации, тестирования и управления сетью сигнализации являются столь широкомасштабными, что даже существующие рекомендации ITU-T еще не могут считаться завершенными.

7 ЦИФРОВАЯ СЕТЬ С ИНТЕГРАЦИЕЙ СЛУЖБ (ISDN)

Введение. предпосылки появления ISDN

В конце 60-х годов в ведущих западных странах начался активный процесс внедрения цифровых систем передачи на всех уровнях сети, которые благодаря своим улучшенным технико-экономическим показателям стали вытеснять аналоговые системы передачи. Практически одновременно бурными темпами развивалась вычислительная техника, росло производство больших ЭВМ и все больше и больше предприятий переводило свои технологические процессы на компьютерную основу. Поскольку обработка и передача информации как в компьютерной технике, так и в системах передачи имели одну и ту же природу, а именно байтовую структуру, возникла хорошо обоснованная тенденция взаимного проникновения технологий связи и вычислительной техники, что привело к созданию цифровых систем коммутации с централизованным управлением по записанной программе. Таким образом, можно отметить, что "неторопливая" эволюция систем связи с момента изобретения Беллом телефона в течение многих десятилетий до начала семидесятых годов прервалась революционными изменениями. А подлинный технологический "взрыв" в прогрессе развития телекоммуникационных систем вызвало изобретение микропроцессоров в середине семидесятых годов. Ведущие западные фирмы-разработчики оборудования связи быстрыми темпами разработали и стали производить системы коммутации с распределенным управлением, которые практически по всем параметрам превосходили предыдущее поколение систем коммутации, и новые модернизированные системы цифровой передачи. Компьютеры становились все меньше и меньше по размерам, производительность их росла и стала сравнима с производительностью больших ЭВМ, а их стоимость падала. Немаловажным фактором развития микро-ЭВМ и появления персональных компьютеров, стала совместимость уже разработанного программного обеспечения с новой технологической базой. К середине 80-х годов уже была практически создана инфраструктура цифровых каналов передачи и цифровых систем коммутации на местном, междугородном и международном уровнях сетей связи и совершенно естественно встал вопрос о цифровизации последнего участка аналоговой сети связи - абонентского доступа или как его стали называть операторы всего мира - "последней мили". Поскольку реконструкция абонентской сети, по общему мнению, является самой трудоемкой и дорогостоящей частью модернизации всей сети, а также самой массовой в части оборудования, то именно здесь развернулись самые широкие дискуссии о типе интерфейсов и перехлестнулись интересы самых различных фирм. Следует также отметить, что в цифровой среде передача речи и всех видов данных осуществляется единообразно, поэтому у многих разработчиков создалось мнение об интеграции передачи всех видов информации в одной сети связи. Таким образом, были созданы предпосылки для создания ISDN и, наконец, в 1984 году появились первые рекомендации МККТТ, который попытался объединить многие мнения фирм-производителей оборудования связи в виде единых требований. Первое соединение, интегрировавшее речь, передачу данных и видеоизображения, было осуществлено фирмой AT&T совместно с телефонной компанией Illinois Bell для своих заказчиков - корпорации McDonalds - через коммутируемую сеть общего пользования, оборудованную системами коммутации типа 5ESS, в декабре 1986 года. Без всякого сомнения, этот факт представляет собой историческое событие в развитии отрасли связи. Начиная с 1986 г. стали проводиться ежегодные международные научно-технические конференции по ISDN. Однако, спецификации МККТТ носили рекомендательный характер и допускали многозначность в некоторых положениях. Это привело к тому, что при их реализации различными фирмами-производителями произошли значительные расхождения в протоколах обмена и к нестыковке различных терминалов и систем коммутации. Свою негативную роль сыграла также протекционистская политика практически всех операторов. Создалось положение, когда из-за вышеперечисленных причин абонент ISDN Франции не мог связаться, например, с абонентом ISDN Англии, а международная сеть ISDN представляла собой отдельные "острова", не стыкующиеся друг с другом. Одновременно росла критика самой концепции ISDN со стороны представителей конкурирующих технологий (операторов сетей Х.25, компаний, предоставляющих выделенные линии и т. д.). Количество абонентов ISDN росло очень медленно и многие уже решили, что были свидетелями "мертворожденного ребенка". В 1988 году Комиссия Европейского экономического сообщества (ЕЭС) учредила Европейский институт стандартизации в области связи (ETSI), основной целью деятельности которого является разработка единых стандартов для всех стран ЕЭС. 22 страны ЕЭС подписали Меморандум о взаимопонимании, в соответствии с которым к концу 1993 года были выработаны стандарты, так называемой, Euro-ISDN. Что касается России, то позиция Министерства связи РФ заключается в аккредитации своего постоянного представителя в ETSI и выполнении разрабатываемых институтом стандартов с учетом национальных особенностей. После появления стандартов ETSI процесс развития ISDN пошел бурными темпами.

7.1. Определенпие ISDN, возможности ISDN.

В соответствии с определением МСЭ ISDN - это сеть обеспечивающая полностью цифровые соединения между оконечными устройствами для поддержки широкого спектра речевых и неречевых услуг, доступ к которым осуществляется с помощью ограниченного набора стандартизованных многофункциональных интерфейсов.(Рис. 7.1). Сеть ISDN устанавливает соединение от абонента до абонента по непрерывному цифровому каналу. В ISDN предусмотрены основной доступ, используемый обычно для подключения отдельного абонента и первичный доступ, используемый, как правило, для подключения учрежденческих станций. Основной и первичный доступ могут быть организованы на парах медных жил существующих абонентских линий. Все установки конкретного пользователя могут иметь один абонентский номер независимо от количества и вида служб связи, которыми пользуется данный абонент. Наличие универсального стыка пользователь-сеть даёт возможность подключать различные оконечные установки для различных видов информации к одной "штепсельной розетке связи".

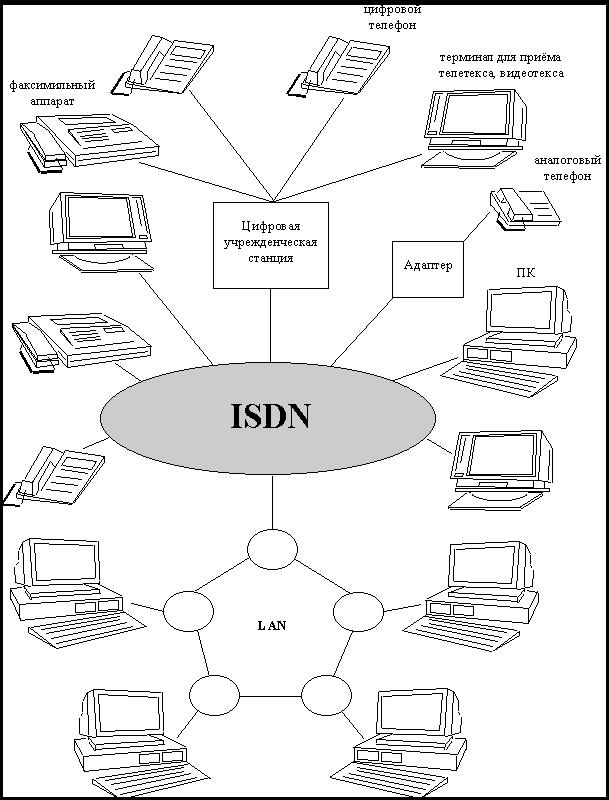

Рис. 7.1. Возможности ISDN.

Сеть ISDN позволяет не только устанавливать соединение между оконечными установками пользователей, но и осуществляет выбор терминала вызываемого пользователя соответствующего виду задействованной услуги и совместимого с терминалом вызывающего пользователя. По сети ISDN можно передать любую информацию, которая может быть представлена в цифровом виде и передаваться по битам. Сеть ISDN совместима с имеющимися телефонными сетями и со всеми видами сетей передачи данных.

7.2. Услуги предоставляемые сетью ISDN.

Сеть ISDN предлагает пользователю большой комплекс услуг связи, получивший название основных услуг. Основные услуги, предоставляемые сетью ISDN делятся на:

-услуги по передачи информации:
3.1 кГц Аудио (3.1 kHz Audio) Речь (Speech) Передача цифровой информации без ограничений (Unrestricted Digital Info) Пакетный режим (Packet Mode)
-услуги телесервиса:
Телефакс гр. 2/3 (Telefax Grp. 2/3) ISDN Телефония 3.1 кГц (Telephony ISDN 3.1 kHz) ISDN Телефония 7 кГц (Telephony ISDN 7 kHz) Телефакс гр. 4 (Telefax Grp. 4) Телетекс 64 кбит/с (Teletex 64 kbit/s) Видеотекс (Videotex) Видеотелефония (Videotelephony)

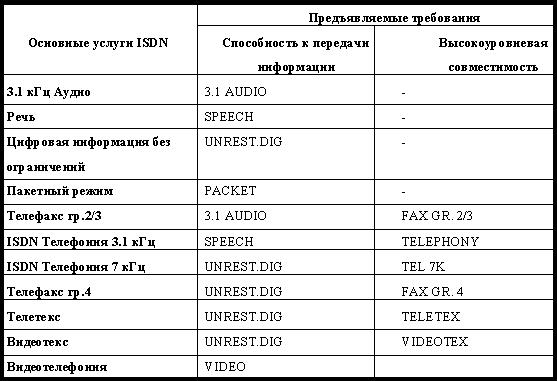

Классификация осуществляется в зависимости от требований, предъявляемых к каждой конкретной услуге уровнями с 1 по 3 (услуги по передачи информации) и с 4 по 7 (услуги телесервиса) модели взаимодействия открытых систем (модель ВОС). Требования, предъявляемые к услугам уровнями с 1 по 3 получили название Bearer Capability (способность к передачи информации), а требования предъявляемые к услугам уровнями с 4 по 7 - High Layer Compatibility (высокоуровневая совместимость). Классификация основных услуг ISDN.

7.2.1. Услуги по передачи информации.

7.2.1.1. Речь (Speech). Услуга передачи информации со структурой - 8 кГц, 64 кбит/с в режиме с коммутацией каналов обеспечивает поддержание обмена речевой информацией между точками обмена. Каждая из этих точек обмена может быть либо стыком S, либо совпадением стыков S/T. В сети могут использоваться такие приёмы обработки, подходящие для речи аналогового сигнала, как эхоподавление и низкоскоростное кодирование. Эта категория услуги передачи не предназначена для передачи данных модемами в полосе частот речевого сигнала.

7.2.1.2. 3.1 кГц Аудио (3.1 kHz Audio). Услуга передачи информации со структурой - 8 кГц, 64 кбит/с в режиме с коммутацией каналов обеспечивает передачу аудиоинформации в спектре шириной 3.1 кГц и соответствует услуге передачи речи и данных в речевом диапазоне через модемные устройства, которая широко используется на телефонной сети общего пользования.
