Компромиссным вариантом является иерархический способ построения УУ. В этом случае создаются группы периферийных УУ, образующие нижний уровень управления и обслуживающие исполнительные устройства КС. Они связаны с центральным УУ, образующим верхний уровень. Уровней управления может быть больше двух в зависимости от объёма и структуры КС. УУ одного уровня не связаны между собой и работают независимо друг от друга. УУ смежных уровней имеют между собой функциональные и информационные связи посредством системного интерфейса.

Одним из отличительных признаков различных УУ может быть тип системного интерфейса, с помощью которого обеспечивает взаимодействие между элементами управляющего устройства УУ в децентрализованных и иерархических УУ. Тип системного интерфейса определяется количеством взаимосвязанных УУ и объёмом передаваемой между ними информации.

При малом количестве УУ между ними передаётся большой объём информации, в этом случае может применяться непосредственные связи между УУ (прямой доступ).

При большом количестве УУ взаимодействие между ними может производиться через общую шину, что является достаточно простым и экономичным решением. Однако при этом пропускная способность общей шины ограничивает быстродействие всей системы управления. Этот недостаток может быть устранён путём организации связи между УУ через цифровое коммутационное поле, применение которого практически не ограничивает количество взаимодействующих УУ.

В централизованных УУ системный интерфейс не требуется ввиду особенности их функционирования - отсутствия УУ, с которыми необходимо осуществлять взаимодействие.

В качестве отличительного признака различных УУ может быть использован тип периферийного интерфейса, используемого для связи с линейными комплектами и исполнительными устройствами КП. В электромеханических и квазиэлектронных КС периферийный интерфейс представляет собой набор электрических цепей, осуществляющих передачу управляющих сигналов от УУ к исполнительным устройствам и ответные сигналы в УУ.

В электронных КС каждое УУ имеет свой тип периферийного интерфейса, соответствующего подключенному исполнительному устройству. Эти интерфейсы могут быть однотипными и, в отличие от интерфейсов электромеханических, при передаче управляющих сигналов в них не требуется производить преобразование уровней сигналов.

Большое влияние на эффективность функционирования УУ оказывает итспользуемая элементная база. По этому признаку можно выделить УУ построенные на базе дискретной цифровой техники, на микроконтроллерах и специализированных ЭВМ.

В УУ КУ малой ёмкости с ограниченным числом дополнительных функций, в которых алгоритм функционирования может быть реализован жестко замонтированной логикой, в качестве элементной базы могут использоваться микросхемы дискретной цифровой техники. Эта элементная база может применяться и в УУ нижнего уровня иерархических УУ в тех случаях, когода на эти УУ возлагаются функции обеспечения простых протоколов взаимодействия с оконечными устройствами.

Для централизованных и децентрализованных УУ КУ малой ёмкости с ограниченным числом  дополнительных функций могут применяться микропроцессоры.

Для КУ большой емкости и для обеспечения работы КУ в управляемой сети связи ввиду большого количества выполняемых операций по установлению соединений, сбору и обработке информации о состоянии сети связи и выбору оптимальных матшрутов связи, в качестве УУ применяются специализированные электронно-вычислительные машины. При этом обеспечивается возможность изменения прграммного обеспечения в процессе жизненного цикла КС при возникновении необходимости в наращивания функций, выполняемых КС.

В УУ иерархической структуры могут применяться микропроцессоры и дискретная цифровая элементная база для УУ нижнего уровня и специализированные ЭВМ для УУ верхних уровней.

5 УПРАВЛЕНИЕ НА ТЕЛЕКОММУНИКАЦИОННЬІХ СЕТЯХ

5.1. Цели и задачи управлений на телекоммуникационньїх сетях

Телекоммуникационньїе сети представляют собой достаточно сложную организационно-техническую систему, функционирующую в условиях изменяющейся внутренней и окружающей обстановки Зти изменения могут возникать вследствие следующих причин:

- выхода из строя или ввода в зксллуатацию отдельньїх ветвей, КУ или целых участков сети;

- резкого увеличения величины нагрузки в одном или нескольких направлениях связи;

- изменения местоположения абонентов или злементов телекоммуникационной сети;

- подключения новых источников нагрузки и многочисленных других факторов.

Воздействие зтих факторов на ТКС может привести к:

       - изменению состава путей передачи информации в направ­лениях связи и их значимости;

       - нехватке ресурса сети для передачи требуемых обьемов информации;

       - возникновению местных или общесетевых перегрузок.

       - ухудшению качества обслуживания или полному отсутствию связи в ряде направлений.

Это обусловливает необходимость постоянного контроля над функционированием ТКС и внесення соответствующих коррекций, как в построение сети, так и в протекающие в ней процессы. Решение зтих задач предполагает организацию и внедрение высокозффективного управления. Его целью является обеспечение своевременного установления соединений по заданным адресам и передачи определенного обьема сообщений с соблюдением заданных вероятностно-временных характеристик при минимальных материально - технических затратах.

Реализация поставленной цели может быть осуществлена в случае решения следующих задач:

       - управления установлением соединений по заданньїм ад­ресам в соответствии с принятой системой обслужива­ния;

       - поддержанием показателей основных характеристик ТКС в пределах требуемых норм при минимальных матери­ально - технических затратах.

Первая задача определяется как задача управления установ­лением соединений, вторая - управления ТКС.

Под управлением установлением соединений понимается совокупность операций по выбору и занятию свободного пути пере­дачи информации в соответствии с адресом указанньїм в заявке. Целью управления установлением соединений является обеспече­ние выбора оптимального пути передачи информации, учитывающего текущие параметры сети связи при обслуживании каждой поступившей заявки.

Под управлением телекоммуникационной сетью понима­ется совокупность операций, обеспечивающих поддержание ос­новних вероятностно - временных характеристик сети в пределах требуемых норм. Целью управления ТКС является обеспечение показателей основньїх характеристик сети близких к оптимальним значениям, а в случае их отклонения - определение путей доведе­ння до требуемых норм, при минимальных материально - техниче­ских затратах.

5.2. Системы управления на телекоммуникационньїх сетях

Учитывая различия в целях и характере протекающих процессов, для обеспечения режима нормального функционирования сети связи создаются две системыы: система управления установлением соединений (СУУС) и система управления телекоммуникационной сетью (СУТС).

Основними функциями СУТС являются:

формирование плана распределения нагрузки (ПРН), обеспечи-вающего оптимальний режим функционирования сети по одному или нескольким показателям; сбор и обработка данных о состоянии злементов сети; своевременное определение отклонений характеристик сети от требуемых норм; определение источников дестабилизации сети и путей доведе­ння ее характеристик до требуемых норм; принятие решения об осуществлении соответствующих коррекций на ТКС;

- определение конкретних обьектов управлення;

формирование команд управлення и передача их в исполнительные органы.

Обьектами управлення СУТС являются:

- системи управлення установлением соединений;

- кроссовые устройства злементов сети связи;

сили и средства, обеспечивающие резерв, строительство и зксплуатацню ТКС.

Основними функциями СУУС являются:

прием заявок на установление соединений в требуемом направ­лений связи;

- определение дисциплины обслуживания поступающих заявок;

определение путей передачи информации в соответствии с ад­ресом, указанным в заявке; выбор пути передачи сообщения с учетом состояния злементов сети в момент поступления заявки; хранение плана распределения нагрузки и его корректирование по командам СУТС;

- сбор данных о результатах обслуживания поступающих заявок;

- формирование команд управлення на исполнительные органы;

- передача требуемой информации по запросам СУТС.

Обьектами управлення СУУС являются коммутационные и обслуживающие прибори КУ.

5.3. Обобщенная модель процесса управлення телекоммуникационной сетью.

Анализ процессов, протекающих при управлений сетями свя­зи, позволяет выделить следующие четыре основных компонента: ТКС, систему управлення телекоммуникационной сетью, систему управления установлением соединений и воздействующие на них факторы.

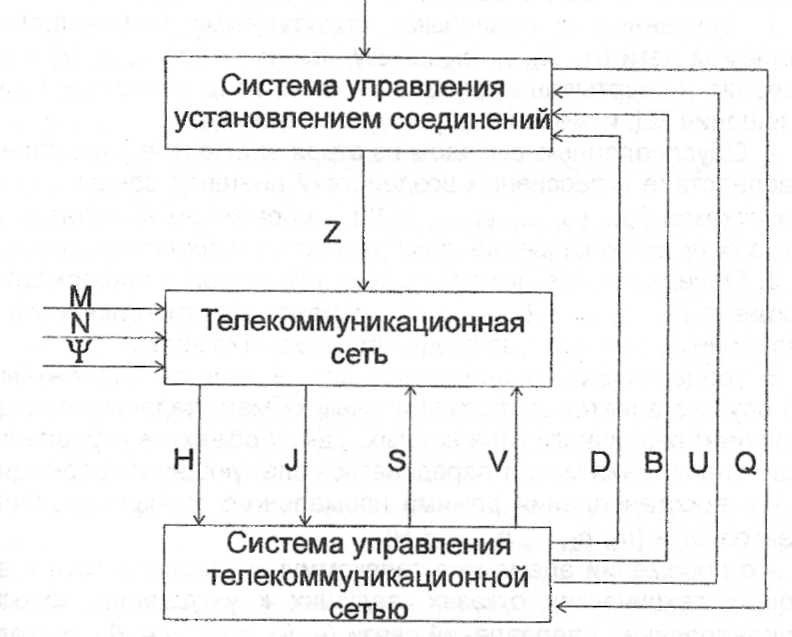

Обобщенная модель процесса управления телекоммуникаци­онной сетью, типы информационннх потоков и их направлення по­казаны на рис. 5.1.

ТКС является обьектом управления. Она представляет собой совокупность функционально связанннх и взаимодействующих между собой и абонентами злементов.

СУТС представляет собой совокупность органов управлення. СУУС выступает в двояком виде. С одной сторони, для сети связи это совокупность органов управления. С другой сторони, для СУТС она выступает в роли обьекта управления.

В процессе функционирования, как на органы, так и на обьекты управления воздействуют различного рода факторы.

В рассматриваемой модели управления телекоммуникацион­ной сетью можно внделить два существенннх аспекта. Первый определяется наличием постоянного информационного обмена между ее злементами. Фактически любое законченное действие в елемен­тах модели влечет за собой формирование и передачу сообщения. Второй аспект проявляется в воздействии на злементы модели разнородннх факторов, обусловленннх как внутренними, так и внешними процессами. Первые протекают в элементах управляемой сети, СУУС и СУТС, вторые - в окружающей внешней среде. Эти факторы во многом определяют режим информационного об­мена между органами и обьектами управления.
